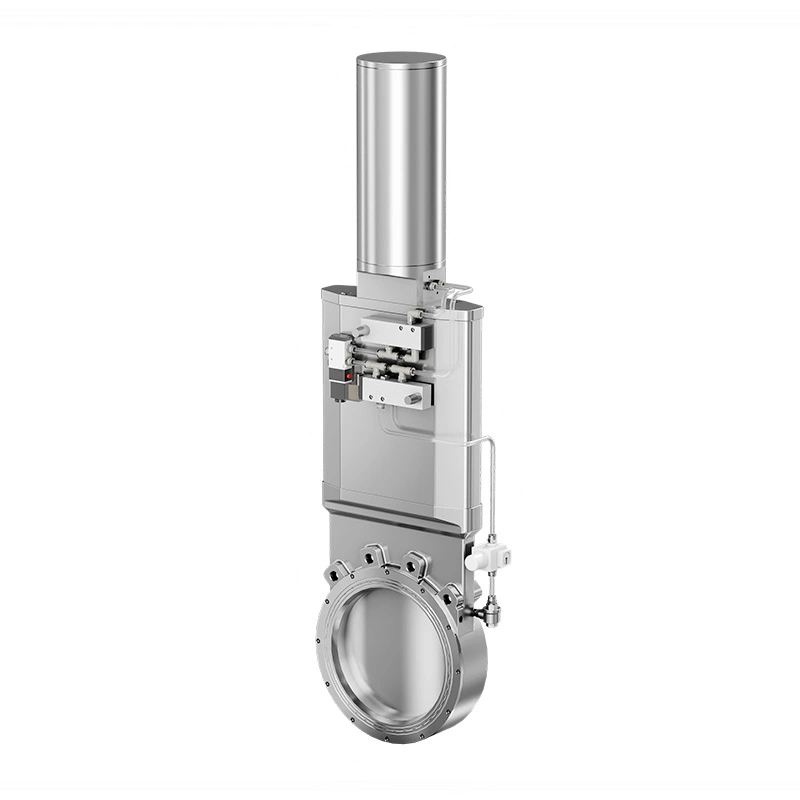

La vanne à guillotine gonflable sanitaire AVM pour la manutention de poudres et de matériaux en vrac est développée pour les processus de poudres et de solides en vrac où l'accumulation de matériaux, la fiabilité de l’étanchéité et le fonctionnement hygiénique doivent être considérés ensemble. Le portail linéaire peut passer poudre accumulée ou matériau fibreux lors de la fermeture, tandis que l'élément d'étanchéité gonflable reste rétracté pendant mouvement du portail pour réduire la friction et l’usure.
Une fois que la porte atteint la position fermée, l'élément d'étanchéité est mis sous pression pour former une barrière étanche autour de la porte. Cette structure convient aux poudres pharmaceutiques, aux ingrédients alimentaires, aux produits chimiques fins, aux matériaux de batterie et autres solides en vrac qui nécessitent une isolation contrôlée et une réduction des fuites de poussière.
AVM fournit des configurations de vannes sanitaires utilisant des matériaux de contact avec le produit SS316L, des options d'étanchéité conformes à la FDA et normes de connexion pour différentes configurations de processus. La vanne peut également être configurée en fonction du matériau caractéristiques, température de fonctionnement, pression et exigences de nettoyage de l'application.
Contrairement à un disque papillon qui tourne sur le chemin du matériau, la porte se déplace de manière linéaire à travers le flux de produit. Le bord inférieur aiguisé peut traverser les poudres, les agglomérats, les fibres et autres matériaux en vrac susceptibles de s'accumuler. au-dessus de la vanne.
Lorsqu'elle est complètement ouverte, la porte se rétracte du passage d'écoulement principal. Cela crée une ouverture relativement dégagée pour décharge par gravité et transport de poudre, contribuant à limiter la résistance supplémentaire lors du transfert de matière.
Le portail se ferme indépendamment de l'action d'étanchéité. L'isolation matérielle est terminée en premier, après quoi le gonflable le sceau est activé autour du portail. Cette séquence sépare le mouvement mécanique du portail de celui de l'étanchéité. processus.
Avant que le portail ne bouge, de l'air comprimé est libéré de l'élément d'étanchéité gonflable. Le joint se rétracte la surface du portail, réduisant ainsi le contact direct pendant l'ouverture et la fermeture.
Une fois que le portail atteint sa position fermée, de l'air comprimé est introduit dans la chambre d'étanchéité. Le sceau s'agrandit autour de la porte pour créer la barrière d'isolation requise.
Étant donné que l'élément d'étanchéité ne reste pas continuellement comprimé contre le portail en mouvement, le frottement lors du déplacement du portail les déplacements sont réduits. Cela peut aider à limiter l’abrasion causée par les opérations répétées et les particules de poudre.
Les composants en contact avec le produit sont disponibles en acier inoxydable SS316L, le SS304 étant disponible pour certains modèles sans contact. composants. La configuration matérielle est adaptée aux environnements hygiéniques de traitement des poudres.
La structure interne est conçue pour réduire la rétention inutile de matériaux autour du passage d'écoulement et de la zone d'étanchéité. Cela permet de simplifier le nettoyage et l'inspection de routine, en particulier lorsque la vanne est utilisée entre des lots de production.
Le FKM est disponible comme matériau d'étanchéité standard, avec des options conformes à la norme FDA 21 CFR 177.2600. Silicone et EPDM les joints peuvent également être sélectionnés en fonction des caractéristiques du produit, de la température et des conditions de nettoyage.
La vanne peut être envisagée pour les poudres à écoulement libre ainsi que pour les matériaux qui ont tendance à s'agglomérer, à créer un pont ou s'accumuler à proximité d'un point d'isolement. L'adéquation de l'application doit être confirmée en fonction de la taille des particules, l'humidité, la densité apparente, l'abrasivité et le comportement d'écoulement.
La plage de pression de service standard est de -0,1 MPa à +0,5 MPa. La vanne peut donc être utilisée sous vide sélectionné, systèmes de transfert de poudre à décharge par gravité et à basse pression lorsque la configuration complète du processus est adaptée.
La plage de température de fonctionnement standard est de -20°C à +150°C. La sélection du sceau doit correspondre au processus réel conditions de température et de nettoyage pour maintenir un fonctionnement fiable.
La vanne à guillotine gonflable sanitaire pour la manutention de poudres et de matériaux en vrac peut être installée aux sorties de décharge de poudre, aux connexions de trémie, aux sorties de récipients de stockage, aux lignes de transport, équipement d'alimentation et points de transfert intermédiaires. Il est particulièrement utile lorsque le point d'isolement peut où les matériaux s'accumulent et où les joints coulissants conventionnels pourraient être exposés à une abrasion excessive.
Dans les systèmes pharmaceutiques, les utilisations typiques incluent la décharge d'API et d'excipients, le transfert de poudre confinée, les comprimés et production de capsules et isolation des matériaux intermédiaires. Les applications alimentaires peuvent inclure la farine, l'amidon, le sucre, assaisonnements et poudres de lait. Les processus de batterie et chimiques peuvent utiliser la valve pour la cathode, l'anode, opérations de manipulation de pigments, d’additifs et de poudres fines.
| Paramètre | Spécification |
| Type de vanne | Vanne à guillotine gonflable sanitaire |
| Taille de la vanne | 4"-10" (DN100-DN250) |
| Pression de travail | -0,1 MPa à +0,5 MPa |
| Pression d'alimentation en air | 0,6 MPa |
| Température de travail | -20°C à +150°C |
| Matériel de contact avec le produit | SS316L/SS304 |
| Matériau sans contact | SS304 |
| Sceau standard | Conforme FKM, FDA 21 CFR 177.2600 |
| Joints en option | Silicone, EPDM |
| Opération | Manuel |
| Type de connexion | Tranche |
| Normes de connexion | HG20592, DIN PN10, 3A, GB PN10, JIS 10K |
Avant la sélection, évaluez si le matériau est fluide, cohésif, fibreux, abrasif ou sujet à agglomération. La porte à lame de couteau est particulièrement pertinente là où l'accumulation de matériaux peut interférer avec les vannes d'isolement.
Le joint doit être sélectionné en fonction de la composition du produit, des agents de nettoyage, de la température de fonctionnement et des exigences. niveau d'hygiène. Les configurations FKM, silicone et EPDM sont disponibles pour différentes conditions de processus.
Le corps de type plaquette peut être adapté aux configurations de tuyauterie applicables utilisant HG20592, DIN PN10, 3A, GB PN10 ou Normes JIS 10K. La connexion finale doit être confirmée par rapport à l’interface existante du pipeline et de l’équipement.
L'entretien de routine doit se concentrer sur la surface du portail, le joint gonflable, le circuit d'air et les zones de contact avec le produit. Les opérateurs doivent inspecter le joint pour déceler toute déformation, fissuration ou perte d'élasticité et vérifier si le portail bouge. en douceur sur toute sa course.
Après avoir traité des poudres collantes, abrasives ou fines, la fréquence de nettoyage doit être déterminée en fonction du matériau. caractéristiques et exigences de production. En cas de pression d'étanchéité anormale, de fuite d'air ou de résistance accrue du portail est observée, l'élément d'étanchéité et le circuit pneumatique doivent être inspectés avant de poursuivre l'exploitation.
Un fabricant pharmaceutique avait besoin d'une vanne d'isolement sous un point de décharge de poudre où le matériau pourrait s'accumulent au cours de la production. Le client craignait que les composants d'étanchéité conventionnels soient exposés à contact répété avec le portail en mouvement.
La vanne à guillotine gonflable sanitaire AVM a été configurée pour l'application. Le sceau est rétracté devant le portail mouvement, tandis que le tranchant du couteau traversait la poudre accumulée lors de la fermeture. Le client a signalé une meilleure fluidité fonctionnement et une isolation plus stable pendant les cycles de décharge répétés.
Un processeur de matériaux pour batteries nécessitait l'isolation d'une ligne de transport de poudre tout en limitant les fuites de matériaux autour du zone d'étanchéité. La configuration d'étanchéité gonflable a été choisie car l'élément d'étanchéité restait séparé de le portail pendant le mouvement.
Après l'installation, le client s'est concentré sur le chemin d'écoulement dégagé pendant le transfert normal et sur l'étanchéité stable. performances après des opérations répétées d’ouverture et de fermeture.
La vanne à guillotine gonflable sanitaire AVM pour la manipulation de poudres et de matériaux en vrac peut être configurée pour les exigences de traitement hygiénique à l'aide du contact produit SS316L matériaux et matériaux d'étanchéité conformes à la FDA. La gamme de produits est soutenue par les certifications ISO 9001 et CE, avec Options de matériaux conformes à la FDA disponibles pour les applications pharmaceutiques et agroalimentaires applicables.
Des certificats de matériaux, une documentation sur les joints et des informations techniques peuvent être fournis selon le projet exigences pour soutenir les activités de sélection des équipements, d’examen de la qualité et de validation.
Il convient aux poudres, granulés, matériaux agglomérés, fibres et solides en vrac sélectionnés. Sélection finale doit tenir compte des caractéristiques des particules, de l’humidité, de l’abrasivité et du comportement d’écoulement.
L'élément d'étanchéité se rétracte avant que le portail ne bouge et se gonfle une fois que le portail atteint la position fermée. Ceci réduit la friction pendant le déplacement du portail et assure l'isolation après la fermeture.
Oui. La porte couteau linéaire est conçue pour traverser les poudres accumulées et certains agglomérés ou fibreux matériaux lors de la fermeture.
Oui. La construction en contact avec le produit SS316L, les surfaces sanitaires et les options d'étanchéité conformes à la FDA le rendent adapté à systèmes de traitement des poudres pharmaceutiques applicables.
Le FKM est l'option standard, avec des qualités conformes à la norme FDA 21 CFR 177.2600 disponibles. Le silicone et l'EPDM peuvent également être sélectionnés en fonction des exigences du processus.
La pression de service standard est de -0,1 MPa à +0,5 MPa, avec une plage de températures de fonctionnement de -20°C à +150°C. Les limites réelles dépendent du matériau d'étanchéité sélectionné et des conditions de processus.
