Qu'est-ce qu'une vanne rotative sanitaire et comment améliore-t-elle la manipulation hygiénique des matériaux ?

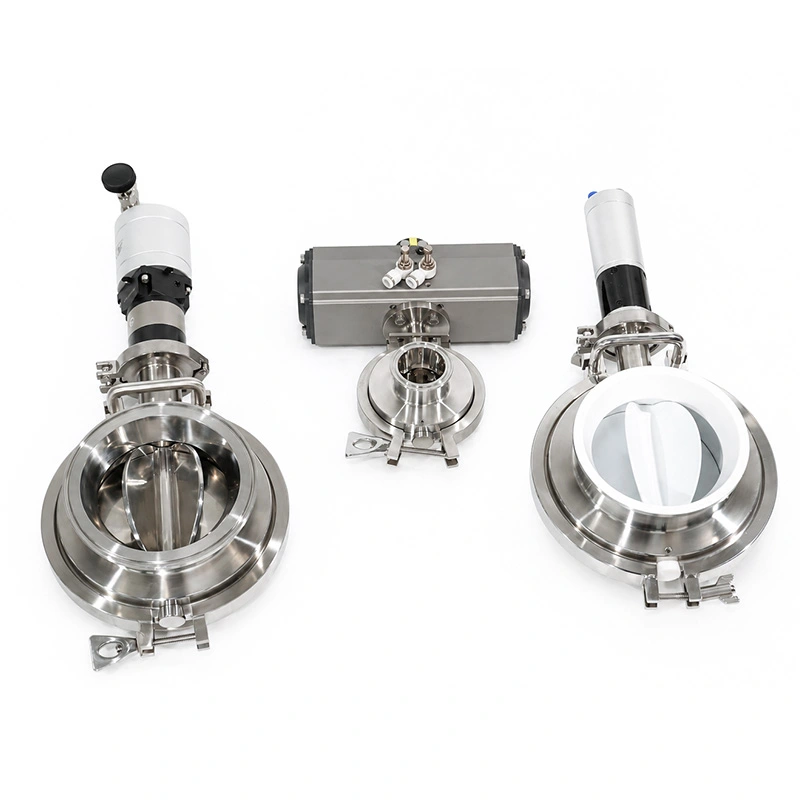

1. Qu'est-ce qu'une vanne rotative sanitaire ?

Une vanne rotative sanitaire est un composant rotatif de manutention conçu pour décharger, alimenter ou mesurer des solides secs en vrac dans les applications où l'hygiène et le contrôle de la contamination sont importants. Il se compose généralement d'un boîtier, d'un rotor rotatif avec plusieurs poches ou aubes, d'une entrée, d'une sortie, de joints d'arbre, de roulements et d'un système d'entraînement.

Lorsque le rotor tourne, ses poches reçoivent le matériau provenant d'une trémie, d'un silo ou d'une machine de traitement en amont. Le matériau est transporté à travers le boîtier et libéré par la sortie. En fonction de la configuration et des conditions de fonctionnement, la vanne peut fournir un débit d'alimentation relativement constant tout en aidant à maintenir une différence de pression entre les équipements connectés.

Contrairement à une vanne rotative industrielle conventionnelle, une version sanitaire met davantage l'accent sur les surfaces accessibles en contact avec le produit, les zones de rétention de matériaux réduites, les matériaux de construction compatibles et les procédures de nettoyage adaptées à l'application.

Fonctions de base d'une vanne rotative sanitaire

• Décharge contrôlée :Régule la libération de poudres et de granulés provenant des équipements de stockage ou de traitement.
• Alimentation volumétrique :Prend en charge une livraison de matériau reproductible lorsque le déplacement du rotor et la vitesse de fonctionnement sont correctement sélectionnés.
• Transfert de matière :Connecte les trémies, les mélangeurs, les séchoirs, les dépoussiéreurs et les systèmes de transport.
• Isolation sous pression :Aide à limiter les fuites de gaz entre les zones de processus connectées, bien qu'il ne doive pas automatiquement être traité comme une vanne d'arrêt étanche aux gaz ou isolant la pression.
• Traitement hygiénique :Prend en charge les procédures de nettoyage et de contrôle de la contamination grâce à une conception d’équipement appropriée.

Il est important de distinguer une vanne rotative sanitaire d'une vanne sanitaire pour procédés liquides. Les vannes rotatives utilisées pour les solides secs en vrac présentent des mécanismes de fonctionnement et des défis de nettoyage différents de ceux des vannes à membrane, papillon ou à bille conçues pour les canalisations de liquides.

2. Comment fonctionne une vanne rotative sanitaire ?

Le principe de fonctionnement est simple, mais la fiabilité des performances dépend de la relation entre la géométrie du rotor, les propriétés des matériaux, la vitesse de rotation et les conditions environnantes du processus.

Étape 1 : Le matériau entre dans la vanne

Le matériau en poudre ou en granulés s'écoule d'une trémie, d'un silo ou d'une machine en amont vers l'entrée de la vanne. Une alimentation constante dépend de facteurs tels que la densité apparente, la taille des particules, la teneur en humidité, la cohésion et la conception de la trémie. Les matériaux qui relient ou se compactent peuvent nécessiter des aides à l'écoulement supplémentaires.

Étape 2 : Le rotor capture le matériau

Le rotor rotatif contient plusieurs poches qui reçoivent une partie du matériau entrant. Chaque poche éloigne le matériau de l'entrée lorsque le rotor tourne. La quantité transportée par tour dépend du volume de la poche, de l'efficacité de remplissage, des caractéristiques du matériau et de la vitesse de fonctionnement.

Étape 3 : Le matériau est déchargé

Lorsqu'une poche remplie atteint la sortie, la gravité ou le dispositif de transport en aval libère le matériau. Le mouvement répété du rotor crée un modèle de décharge continu ou quasi continu, en fonction de la configuration de la vanne et des conditions du procédé.

Étape 4 : le cycle se répète

Le rotor continue de tourner pour recevoir et évacuer du matériau supplémentaire. Un système d'entraînement peut fonctionner à une vitesse fixe ou utiliser une commande à vitesse variable pour ajuster les performances d'alimentation. Dans les systèmes automatisés, la vanne peut être intégrée à des capteurs, des contrôles de niveau, des équipements de transport et des systèmes de gestion de production, le cas échéant.

3. Quelles caractéristiques de conception sont les plus importantes ?

Les performances hygiéniques dépendent de la conception complète de l’équipement plutôt que du seul boîtier en acier inoxydable. Les acheteurs doivent évaluer les caractéristiques suivantes par rapport à leurs procédures de nettoyage, aux caractéristiques du produit et aux exigences applicables de l’industrie.

3.1 Matériaux en contact avec le produit

L'acier inoxydable est couramment utilisé pour les composants de vannes rotatives sanitaires car il peut offrir une résistance à la corrosion, une résistance mécanique et une facilité de nettoyage appropriées. Des qualités telles que 304 et 316L peuvent être envisagées en fonction du produit, des produits chimiques de nettoyage, de la température et de l'exposition à la corrosion.

La qualité appropriée doit être confirmée par rapport à l'environnement d'exploitation réel. Les acheteurs doivent également examiner les matériaux utilisés pour les joints, les joints d'arbre et les autres composants qui entrent en contact avec le produit. Des certificats de matériaux et des documents relatifs au contact alimentaire peuvent être nécessaires pour les applications réglementées.

3.2 Surfaces lisses et rétention de matière réduite

Les surfaces rugueuses, les espaces étroits, les coins internes pointus et les recoins inaccessibles peuvent retenir le produit et compliquer le nettoyage. Les conceptions à caractère sanitaire peuvent incorporer des surfaces polies en contact avec le produit, des poches de rotor arrondies, des bords soigneusement finis et des crevasses minimisées.

La rugosité de la surface doit être spécifiée comme exigence mesurable si nécessaire. La valeur Ra ​​appropriée dépend de l'application et des spécifications applicables ; il ne faut pas supposer que chaque processus sanitaire nécessite la même finition.

3.3 Accessibilité au nettoyage et à l'inspection

Les couvercles à dégagement rapide, les ensembles de rotor amovibles et les composants internes accessibles peuvent simplifier l'inspection et le nettoyage manuel. Pour les lignes de production avec des changements de produits fréquents, ces fonctionnalités peuvent réduire les temps d'arrêt et améliorer l'efficacité de la maintenance.

L’adéquation au nettoyage sur place (CIP) doit être confirmée pour le modèle de vanne spécifique. Un composant ne doit pas être considéré comme compatible CIP simplement parce qu’il est fabriqué en acier inoxydable. La couverture du liquide de nettoyage, le drainage, la compatibilité des joints et les procédures validées par le fabricant sont tous importants.

3.4 Étanchéité et protection des roulements

Les joints d'arbre aident à limiter les fuites indésirables et empêchent le lubrifiant ou les contaminants externes de pénétrer dans la zone du produit. Les roulements doivent être protégés de la poussière, de l’humidité et des produits chimiques de nettoyage. La sélection des joints doit tenir compte de la température de fonctionnement, de la différence de pression, de la vitesse de rotation et de la fréquence de nettoyage.

3.5 Compatibilité des entraînements et des commandes

L'entraînement doit fournir un couple suffisant pour le matériau et les conditions de fonctionnement. Les entraînements à fréquence variable peuvent aider à ajuster la vitesse du rotor, tandis que les capteurs et les interfaces de contrôle peuvent prendre en charge la production automatisée. La protection électrique et l'adéquation des équipements doivent correspondre à l'environnement d'installation.

4. Où sont utilisées les vannes rotatives sanitaires ?

Les vannes rotatives sanitaires sont particulièrement utiles dans la manutention de matériaux secs en vrac, où le déchargement contrôlé et la conception des équipements hygiéniques doivent fonctionner ensemble. La configuration exacte dépend du matériau et du niveau de propreté requis.

Fabrication d'aliments et de boissons

Les usines de transformation des aliments utilisent des équipements d'alimentation rotatifs pour manipuler des ingrédients tels que la farine, le sucre, l'amidon, le lait en poudre, les mélanges d'assaisonnements et d'autres matières sèches. Une conception hygiénique peut contribuer à simplifier le nettoyage entre les cycles de production et à réduire le risque que des ingrédients retenus contaminent les lots suivants.

Pour les opérations sensibles aux allergènes, la procédure de nettoyage et la validation du changement sont aussi importantes que la conception mécanique de la vanne.

Production pharmaceutique

La manipulation des poudres pharmaceutiques peut nécessiter une alimentation contrôlée, une compatibilité des matériaux documentée, des points d'inspection accessibles et des risques de contamination soigneusement gérés. La sélection de l'équipement doit refléter la sensibilité du produit, les exigences de validation du nettoyage, les besoins de confinement et les procédures de fabrication applicables.

Toutes les vannes rotatives sanitaires ne sont pas adaptées au traitement stérile ou aux applications à confinement élevé. Les acheteurs doivent vérifier si la conception proposée répond aux processus spécifiques et aux exigences réglementaires.

Cosmétiques et soins personnels

Les pigments en poudre, les ingrédients cosmétiques et autres formulations sèches peuvent bénéficier d’un transfert cohérent et d’un nettoyage plus facile de l’équipement. L’accumulation de produits et la contamination croisée sont des problèmes particulièrement importants lors du traitement de plusieurs couleurs ou formulations sur des équipements de production partagés.

Chimie Fine et Poudres Spéciales

Les fabricants manipulant des produits chimiques spécialisés peuvent exiger des matériaux résistants à la corrosion, des joints compatibles, un contrôle de la poussière et des performances d'alimentation précises. Si les matériaux sont abrasifs, combustibles, hygroscopiques ou chimiquement agressifs, des évaluations supplémentaires de conception et de sécurité peuvent être nécessaires.

Transport pneumatique et traitement automatisé

Les vannes rotatives sont fréquemment installées sous les trémies, silos, filtres et autres équipements dans les systèmes de transport pneumatique. Ils peuvent introduire des solides dans les conduites en aval tout en aidant à gérer les différences de pression. La vanne appropriée doit être sélectionnée en fonction de la configuration de transport, de la tolérance aux fuites, du comportement du matériau et du débit requis.

5. Vanne rotative sanitaire par rapport à la vanne rotative standard

Bien que les deux types de vannes puissent utiliser un mécanisme à poche rotative, leurs priorités de conception peuvent différer considérablement. Une vanne industrielle standard peut donner la priorité au transfert général de matériaux, à la durabilité et au coût, tandis qu'une version sanitaire met davantage l'accent sur les surfaces en contact avec le produit et sur l'accès au nettoyage.

Ce sont des tendances générales et non des règles universelles. Certaines vannes rotatives industrielles intègrent des caractéristiques hygiéniques et certaines conceptions sanitaires sont destinées à des applications relativement simples. La décision finale doit être basée sur des spécifications documentées plutôt que sur le seul nom du produit.

6. Comment choisir la bonne vanne rotative sanitaire

La sélection d'une vanne basée uniquement sur la taille nominale ou le prix d'achat peut entraîner de mauvaises performances d'alimentation, des travaux de nettoyage inutiles ou une usure prématurée des composants. Une évaluation structurée permet de garantir que la vanne correspond aux conditions de fonctionnement réelles.

Étape 1 : Définir les caractéristiques du matériau

Fournissez au fournisseur le nom du matériau, la densité apparente, la distribution granulométrique, la teneur en humidité, l'abrasivité, la fluidité et toute propriété chimique ou thermique pertinente. Ces facteurs influencent la conception du rotor, l'efficacité de remplissage, la résistance à l'usure et le choix des joints.

Étape 2 : Calculer la capacité requise

Estimez le débit massique requis et déterminez si la vanne fonctionnera en continu ou par intermittence. La capacité volumétrique théorique peut être estimée à l’aide de :

Capacité volumétrique = déplacement par tour × vitesse de rotation

La capacité massique estimée peut alors être calculée comme suit :

Capacité massique = capacité volumétrique × densité apparente × efficacité de remplissage

Ces relations ne fournissent qu’une première estimation. Le débit réel doit être vérifié dans des conditions de matériau et de fonctionnement représentatives, avec des tolérances appropriées pour les fluctuations variables de remplissage, de fuite et de processus.

Étape 3 : Établir les exigences en matière d'hygiène et de nettoyage

Déterminez si le processus utilise un nettoyage à sec, un nettoyage humide manuel, un CIP ou une autre procédure validée. Spécifiez les produits chimiques de nettoyage, les températures, la fréquence des cycles, les exigences de séchage, les niveaux résiduels acceptables et les méthodes d'inspection.

Pour les applications alimentaires et pharmaceutiques, identifiez les normes et la documentation requises par l'installation. Ne présumez pas qu’une désignation sanitaire générique établit la conformité à chaque réglementation ou système de certification applicable.

Étape 4 : Vérifier les conditions de pression et de température

Fournir les pressions de fonctionnement normales et maximales, les différences de pression, les températures de fonctionnement et toutes conditions transitoires. Les vannes rotatives ont des caractéristiques de fuite et des limites mécaniques qui varient selon leur conception. Ils ne doivent pas être remplacés par des dispositifs d'isolation résistant à la pression sans l'approbation technique appropriée.

Étape 5 : Confirmer les détails de l'installation et de l'intégration

Vérifiez les dimensions d'entrée et de sortie, les connexions à bride ou à pince, la hauteur libre disponible, la disposition de montage, la position du moteur, le dégagement pour la maintenance et les interfaces de l'équipement en aval. Pour les lignes automatisées, identifiez les signaux de commande, le réglage de la vitesse requis, les verrouillages et les besoins de surveillance.

Étape 6 : Évaluer le coût total de possession

Le prix d'achat ne représente qu'une partie de l'investissement. Tenez compte de la main d’œuvre de nettoyage, des temps d’arrêt de la production, des pièces de rechange, du remplacement des joints, de la consommation d’énergie, de la fréquence des inspections et du coût des pertes de produits ou des événements de contamination.

Fournir ces informations à un stade précoce permet au fabricant d'évaluer la faisabilité, d'identifier les contraintes de conception potentielles et de recommander une configuration adaptée au processus prévu.

7. Entretien et dépannage

Même une vanne rotative sanitaire bien conçue nécessite une inspection et un entretien planifiés. L'accumulation de matériaux, la détérioration des joints, un alignement incorrect et des conditions de fonctionnement inappropriées peuvent réduire les performances au fil du temps.

Liste de contrôle de maintenance de routine

• Inspectez les surfaces en contact avec le produit pour détecter tout résidu, corrosion, rayures ou usure inattendue.
• Vérifiez le mouvement du rotor pour détecter toute résistance, vibration ou bruit anormal.
• Examinez les joints d’arbre et les joints pour déceler toute usure, fuite, déformation ou dommage chimique.
• Inspectez les roulements et le système d’entraînement conformément aux instructions du fabricant.
• Vérifiez que les capots, les attaches et les composants à dégagement rapide sont correctement fixés.
• Vérifiez le fonctionnement du moteur, les réglages de vitesse et les signaux de commande pertinents.
• Documenter les activités de nettoyage, d’inspection, de réparation et de remplacement.

Problèmes courants et causes possibles

La fréquence d'entretien doit refléter les heures de fonctionnement, l'abrasivité du matériau, l'intensité du nettoyage et les recommandations du fabricant. Avant d'ouvrir la vanne ou de retirer des composants internes, isolez l'équipement, déconnectez et verrouillez le variateur, relâchez la pression stockée et suivez les procédures de sécurité applicables de l'installation.

8. Erreurs d'achat courantes à éviter

Choisir par taille uniquement

Deux vannes de dimensions similaires peuvent fournir des capacités différentes en raison des différences de déplacement du rotor, de vitesse, de jeux et d'efficacité de remplissage. Les acheteurs doivent fournir des exigences réelles en matière de débit plutôt que de se fier uniquement à la taille de la connexion.

En supposant que l’acier inoxydable garantit des performances sanitaires

La qualité du matériau est importante, mais elle n’établit pas en soi la nettoyabilité. L’état de surface, la géométrie interne, la conception des joints, l’accessibilité et la validation du nettoyage contribuent tous aux performances hygiéniques.

Ignorer la méthode de nettoyage

Une vanne difficile à démonter peut créer des temps d'arrêt inutiles lorsqu'un nettoyage manuel fréquent est nécessaire. À l’inverse, une conception destinée au nettoyage manuel peut ne pas convenir à un processus CIP validé. Confirmez la méthode de nettoyage avant de finaliser les spécifications.

Surplomber la compatibilité des joints

Les joints peuvent se détériorer lorsqu'ils sont exposés à des produits chimiques incompatibles, à des températures élevées, à des particules abrasives ou à des conditions de fonctionnement inappropriées. Spécifiez les agents de nettoyage et l'environnement de processus réels lors de la demande de devis.

Accepter des réclamations de conformité non prises en charge

Demandez les déclarations de matériaux, les rapports d'essais, les certificats et la documentation technique pertinents requis pour l'application prévue. Vérifiez quelles normes s'appliquent à la vanne complète et lesquelles s'appliquent uniquement à des matériaux ou composants individuels.

Ne pas discuter de la personnalisation dès le début

Des dispositions de montage spéciales, des dimensions d'entrée ou de sortie inhabituelles, un espace d'installation limité et l'intégration avec des réservoirs existants peuvent affecter la conception de l'équipement. Le partage des dessins et des exigences d’interface au début du projet peut réduire les retards évitables de refonte et d’installation.

9. Questions fréquemment posées sur les vannes rotatives sanitaires

10. Conclusion : Construire un système de manutention hygiénique plus fiable

Une vanne rotative sanitaire joue un rôle important dans le contrôle du rejet de matériaux secs en vrac tout en répondant aux exigences de propreté et de fiabilité des systèmes de traitement modernes. Sa valeur vient de la combinaison d'une alimentation constante, de matériaux appropriés en contact avec le produit, d'une géométrie nettoyable, d'une étanchéité efficace et d'un accès pratique pour la maintenance.

Pour les équipes d’achats et les ingénieurs procédés, la stratégie de sélection la plus efficace commence par le matériau et l’environnement opérationnel. La capacité, la différence de pression, la température, les procédures de nettoyage, les dimensions d'installation et les exigences en matière de documentation doivent tous être évalués avant de choisir une configuration finale.

AVM Extraordinary Intelligent Control Equipment Co., Ltd.peut être contacté pour discuter des exigences en matière d'équipement personnalisé et des besoins d'intégration spécifiques à l'application. En partageant dès le début les données de processus et les contraintes d'installation, les acheteurs peuvent travailler à une solution qui correspond à leurs objectifs de production plutôt que de s'appuyer sur une spécification générique.
