Un fiablevanne d'échantillonnageest plus qu'un simple élément d'arrêt. Il joue un rôle important dans l'obtention d'échantillons de processus représentatifs tout en réduisant la contamination, les fuites, l'exposition des opérateurs et la perte de produit. Dans le traitement chimique, les produits pharmaceutiques, la production alimentaire et de boissons, la pétrochimie, le traitement de l'eau et d'autres applications industrielles, la bonne vanne d'échantillonnage peut améliorer la précision des échantillons et rendre l'échantillonnage de routine plus sûr et plus efficace. Ce guide explique le fonctionnement des vannes d'échantillonnage, pourquoi leur conception est importante, les principaux types et applications, les problèmes d'installation courants, les pratiques de maintenance et les principaux facteurs techniques que les ingénieurs doivent prendre en compte avant de spécifier une solution d'échantillonnage.

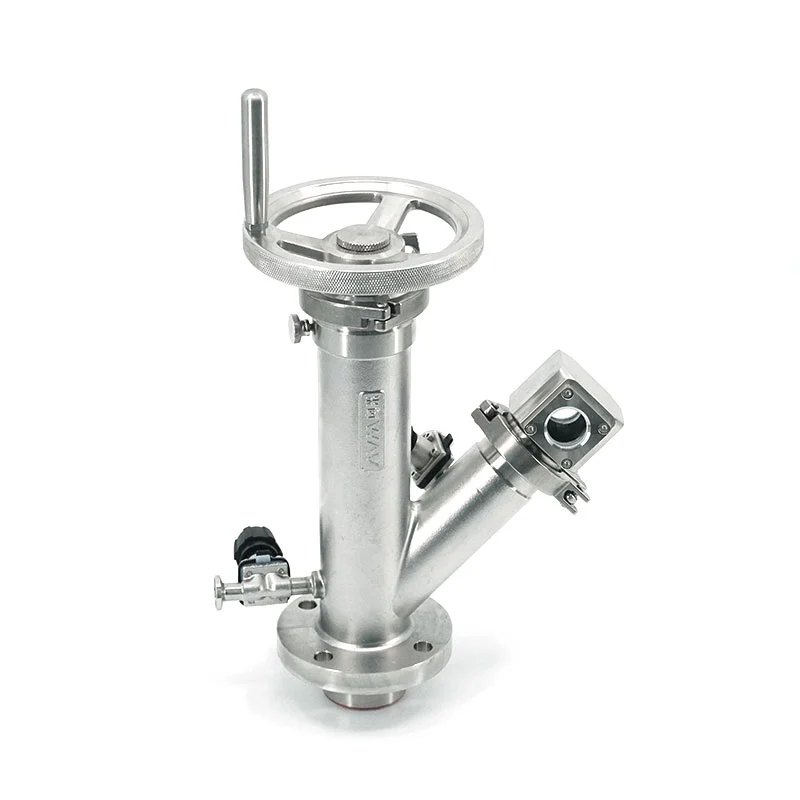

A vanne d'échantillonnageest une vanne industrielle conçue pour permettre aux opérateurs ou aux systèmes automatisés de collecter une quantité contrôlée de matériau provenant d'un pipeline de traitement, d'un réservoir, d'un réacteur, d'une cuve ou de tout autre équipement. Selon l'application, l'échantillon peut être un liquide, un gaz, une boue ou un autre milieu de traitement.
Contrairement à une vanne d'isolement ordinaire, une vanne d'échantillonnage est spécifiquement conçue en fonction des exigences de prélèvement d'échantillons. L’objectif n’est pas simplement d’ouvrir et de fermer un chemin d’écoulement. Il s'agit de collecter un échantillon qui représente avec précision le processus tout en maintenant le confinement du processus.
Cette distinction est particulièrement importante lorsque le matériau échantillonné est coûteux, dangereux, corrosif, stérile, très visqueux ou sensible à la contamination.
En fonction des exigences du processus, les vannes d'échantillonnage peuvent incorporer différents matériaux de corps, dispositions d'étanchéité, méthodes d'actionnement, configurations de sortie et normes de connexion.
L'échantillonnage peut sembler ne représenter qu'une petite partie d'une opération industrielle, mais un échantillonnage inexact ou dangereux peut créer d'importants problèmes opérationnels.
La valeur de l’analyse en laboratoire dépend fortement de la qualité de l’échantillon. Si l'échantillon ne représente pas avec précision le flux du processus, les résultats de laboratoire peuvent conduire les opérateurs à prendre des décisions de production incorrectes.
Une vanne d'échantillonnage correctement positionnée et conçue contribue à réduire le volume mort et la contamination indésirable, améliorant ainsi la fiabilité des échantillons collectés.
L'ouverture manuelle d'une ligne de traitement sans dispositif d'échantillonnage approprié peut exposer le personnel à la pression, à la température, à des produits chimiques toxiques ou à d'autres dangers. Une vanne d'échantillonnage dédiée fournit une méthode contrôlée d'accès au fluide de traitement.
Dans la fabrication de produits chimiques, pharmaceutiques, alimentaires et de matériaux spéciaux, même une petite quantité de produit gaspillé peut devenir coûteuse au fil du temps. L'échantillonnage contrôlé minimise les rejets inutiles.
Un système d’échantillonnage pratique peut accélérer les tests de routine. Les opérateurs peuvent collecter des échantillons en utilisant une procédure reproductible plutôt que d’improviser des connexions à chaque fois.
Le principe de fonctionnement dépend de la conception spécifique de la vanne, mais le processus de base est simple.
Pour les services dangereux ou à haute pression, des dispositifs supplémentaires d'isolation, de rinçage, de purge ou de confinement peuvent être incorporés.
| Scène | Objectif principal | Risque potentiel sans une conception appropriée |
|---|---|---|
| Isolement | Processus séparé de la sortie | Fuite ou dégagement accidentel |
| Ouverture | Établir un flux contrôlé | Coup de bélier ou décharge incontrôlée |
| Collection | Obtenir un échantillon représentatif | Contamination ou analyse inexacte |
| Fermeture | Rétablir le confinement | Fuite continue ou perte de produit |
Les exigences industrielles en matière d'échantillonnage varient considérablement, c'est pourquoi les vannes d'échantillonnage sont disponibles dans différentes configurations.
La meilleure configuration dépend du fluide de traitement, de la pression, de la température, des exigences de propreté, de la fréquence d'échantillonnage et de la méthode de collecte souhaitée.
Les vannes d'échantillonnage sont utilisées dans un large éventail d'industries de transformation, car le contrôle qualité et la surveillance des processus sont essentiels à une production cohérente.
| Industrie | Objectif d'échantillonnage typique | Exigence importante |
|---|---|---|
| Traitement chimique | Surveillance de la composition et du processus | Résistance chimique |
| Médicaments | Vérification de la qualité et des lots | Nettoyabilité et contrôle de la contamination |
| Nourriture et boissons | Tests de qualité des produits | Construction hygiénique |
| Pétrochimique | Analyse de la composition des fluides | Résistance à la pression et à la température |
| Traitement de l'eau | Surveillance de la qualité de l'eau | Résistance à la corrosion |
| Énergie et services publics | Surveillance de l'état des processus | Étanchéité fiable |
Spécifier une vanne d'échantillonnage basée uniquement sur la taille du tuyau peut entraîner de mauvaises performances. Les ingénieurs doivent évaluer l’environnement complet du processus.
Identifiez si la vanne traitera de l'eau, du pétrole, du gaz, des produits chimiques, du lisier, des matériaux pharmaceutiques, des produits alimentaires ou un autre milieu. La compatibilité chimique entre le fluide de procédé et les matériaux en contact avec le fluide est essentielle.
La vanne doit être dimensionnée de manière appropriée pour la pression de fonctionnement normale ainsi que pour les variations de pression pertinentes. L’échantillonnage à haute pression nécessite une attention particulière au confinement et à l’intégrité des connexions.
Le corps de la vanne et les matériaux d'étanchéité doivent rester adaptés sur toute la plage de températures de fonctionnement. Les cycles de température peuvent également affecter les performances d’étanchéité au fil du temps.
L'acier inoxydable est largement utilisé dans les environnements industriels exigeants en raison de sa solidité et de sa résistance à la corrosion, tandis que des alliages ou des matériaux de revêtement spécialisés peuvent être appropriés pour des fluides plus agressifs.
Le volume mort fait référence aux zones dans lesquelles les matières traitées peuvent rester piégées. Un volume mort excessif peut entraîner une contamination de l'échantillon, une accumulation de résidus ou un retard de réponse pendant l'échantillonnage.
Le raccordement doit correspondre à la tuyauterie du procédé et à l'équipement de collecte. Les exigences courantes peuvent inclure des connexions filetées, à brides, soudées, sanitaires ou spécialisées.
Les vannes manuelles peuvent convenir à un échantillonnage occasionnel, tandis que les vannes automatisées peuvent être avantageuses lorsque l'échantillonnage doit être répété fréquemment ou intégré dans un système de contrôle de processus.
Lorsque les résultats d’échantillonnage sont incohérents, la vanne elle-même n’est pas toujours le seul problème. Plusieurs facteurs peuvent contribuer à de mauvaises performances.
| Problème | Cause possible | Amélioration pratique |
|---|---|---|
| Échantillons incohérents | Mauvais emplacement d’échantillonnage ou volume mort | Examiner la position de la vanne et la procédure d'échantillonnage |
| Fuite externe | Joints usés ou installation incorrecte | Inspecter les composants d’étanchéité et les connexions |
| Opération difficile | Dimensionnement incorrect de la vanne ou dépôts | Sélectionnez une conception et un intervalle de maintenance appropriés |
| Contamination | Matériau résiduel dans la cavité de la valve | Utiliser des conceptions à faible volume mort ou nettoyables |
| Perte excessive de produit | Mauvais contrôle du débit ou sortie surdimensionnée | Optimiser la configuration des vannes et des collecteurs |
Même une vanne d'échantillonnage de haute qualité peut ne pas fonctionner correctement lorsqu'elle est mal installée ou entretenue de manière incohérente.
Pour les applications critiques, la maintenance préventive est généralement plus efficace que d'attendre qu'une vanne d'échantillonnage commence à fuir ou devienne difficile à utiliser.
AVM Extraordinary Intelligent Control Equipment Co., Ltd.se concentre sur les équipements de contrôle intelligents et les solutions de vannes industrielles conçues autour des exigences pratiques des processus. Pour les clients évaluant des systèmes de vannes d'échantillonnage, l'objectif le plus important n'est pas simplement d'obtenir une vanne, mais de développer une solution d'échantillonnage fiable qui s'adapte à l'environnement de processus réel.
Un fournisseur professionnel doit être en mesure de discuter des paramètres d'application tels que les caractéristiques du fluide, la pression de fonctionnement, la température, les exigences de connexion, la fréquence d'échantillonnage, les conditions d'installation et les exigences d'automatisation avant de recommander une configuration.
La fourniture de ces paramètres permet au fournisseur d'évaluer la compatibilité avec plus de précision et contribue à réduire le risque de sélection d'une vanne inadaptée à l'environnement d'exploitation réel.
L'objectif principal est de fournir une méthode contrôlée et sûre pour collecter un échantillon représentatif d'un système de traitement tout en maintenant le confinement du processus.
Oui, les vannes d'échantillonnage peuvent être conçues pour des conditions de pression exigeantes. Cependant, la pression nominale de la vanne, la construction du corps, les joints, les connexions, l'installation et la procédure d'échantillonnage doivent tous être adaptés aux conditions de service réelles.
Les matériaux courants comprennent l'acier inoxydable et d'autres alliages sélectionnés en fonction des exigences de résistance à la corrosion, de température, de pression, de propreté et de fluide de traitement. Les matériaux des joints doivent également être vérifiés pour vérifier leur compatibilité chimique et thermique.
Le volume mort peut retenir le matériel de traitement précédent, contaminant potentiellement l'échantillon suivant. Les conceptions à faible volume mort peuvent donc être utiles lorsque la précision et la répétabilité des échantillons sont importantes.
Oui. Certaines vannes d'échantillonnage peuvent être intégrées à des actionneurs, des systèmes de contrôle, des instruments et des équipements d'échantillonnage automatisés. L'automatisation peut améliorer la répétabilité et réduire le besoin d'interventions manuelles fréquentes.
Il n’existe pas d’intervalle de maintenance universel. La fréquence appropriée dépend de la pression de fonctionnement, de la température, des caractéristiques du fluide, de la fréquence d'échantillonnage, de la construction de la vanne et des recommandations du fabricant. Les services critiques peuvent nécessiter des inspections plus fréquentes.
Les ingénieurs doivent évaluer le fluide de traitement, la pression, la température, les matériaux des vannes, les matériaux d'étanchéité, le type de connexion, les exigences de débit, le volume mort, la méthode d'échantillonnage, les conditions d'installation, les exigences de maintenance et si l'automatisation est nécessaire.
Une vanne d'échantillonnage peut être un composant relativement petit au sein d'un grand système de processus, mais son influence sur la précision des échantillons, la sécurité du processus, la perte de produit et l'efficacité opérationnelle peut être significative.
Une bonne conception aide les opérateurs à obtenir des échantillons représentatifs sans exposer inutilement le personnel ou l’environnement aux fluides du processus. Il peut également réduire la contamination, améliorer la répétabilité, simplifier la maintenance et prendre en charge la surveillance automatisée des processus.
Pour cette raison, les spécifications des vannes d'échantillonnage doivent être basées sur les conditions réelles du processus plutôt que simplement sur la taille de la vanne ou le prix d'achat. La pression, la température, la compatibilité du fluide, les performances d'étanchéité, le volume mort, la configuration des connexions, la fréquence d'échantillonnage et les exigences d'automatisation doivent tous être évalués avant l'installation.
Que l'application implique un traitement chimique, des produits pharmaceutiques, des produits alimentaires et des boissons, des produits pétrochimiques, le traitement de l'eau ou un autre processus industriel, un système d'échantillonnage soigneusement conçu peut fournir une valeur opérationnelle à long terme.
