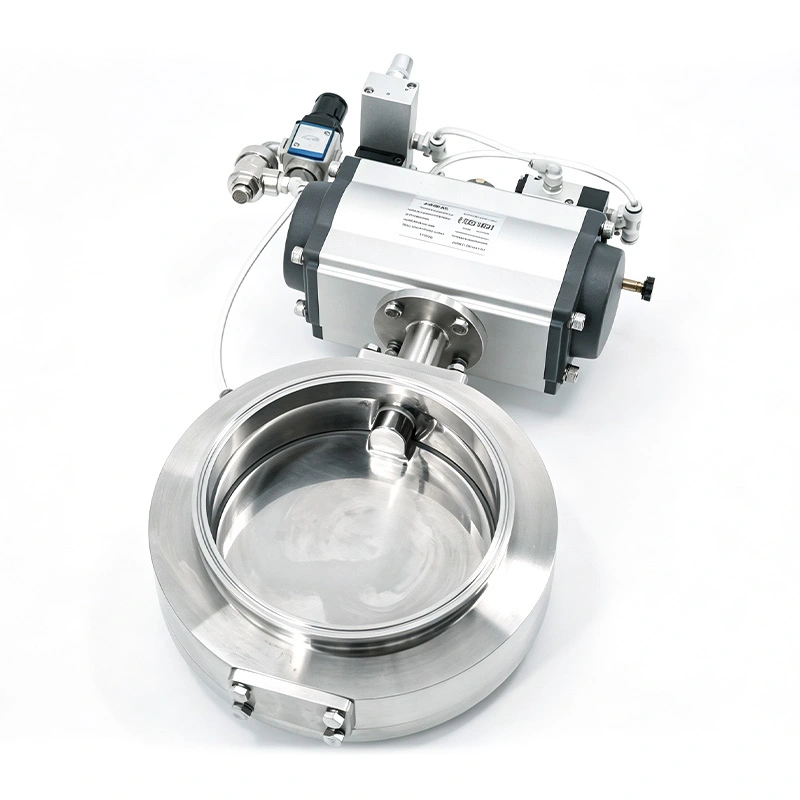

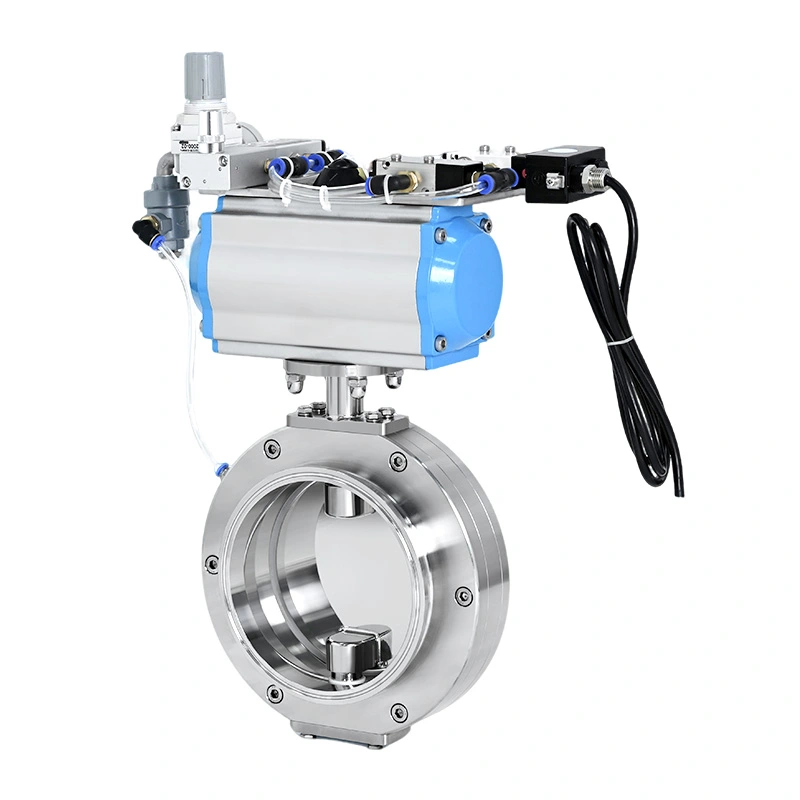

La vanne papillon excentrique à joint gonflable sanitaire AVM avec actionneur intelligent est conçue pour l'isolation automatisée dans les systèmes de traitement de poudre et de matériaux en vrac. Son disque excentrique réduit le contact avec l'élément d'étanchéité lors de la rotation, tandis que le siège gonflable n'est mis sous pression qu'une fois que le disque atteint la position fermée.

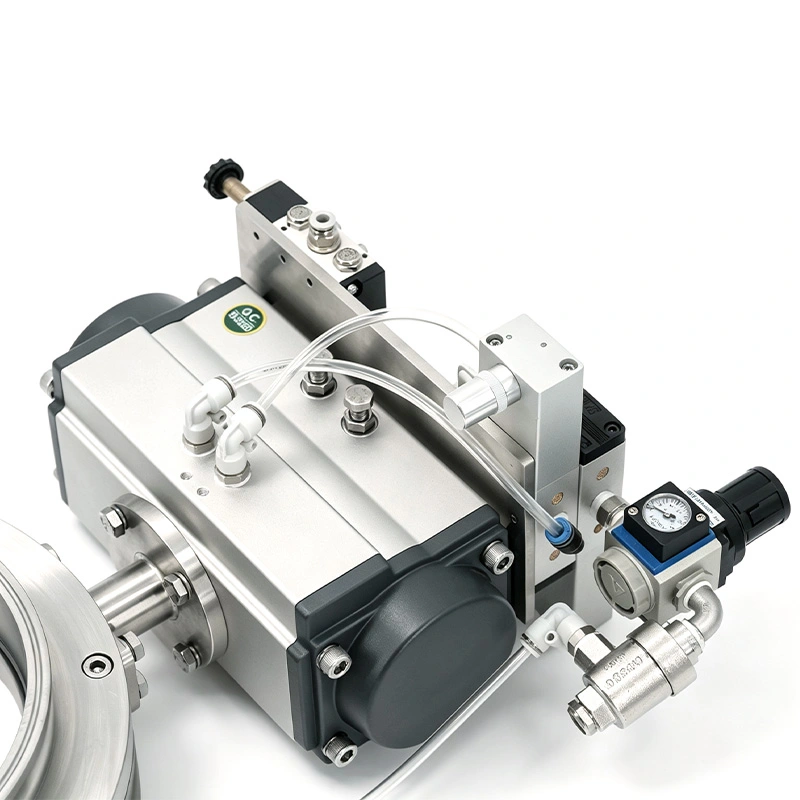

L'actionneur pneumatique intelligent permet un fonctionnement automatisé et peut être connecté à des systèmes de contrôle basés sur PLC. Un retour de position en option permet au système de contrôle de surveiller l'état de la vanne, ce qui la rend adaptée aux processus pharmaceutiques, alimentaires, nutraceutiques, de matériaux de batterie et de produits chimiques spécialisés.
La vanne papillon excentrique à joint gonflable sanitaire avec actionneur intelligent utilise des actions distinctes pour le mouvement du disque et l'étanchéité du siège. Ce principe de fonctionnement permet de réduire les frottements lors de la rotation tout en assurant un arrêt contrôlé une fois que le disque a atteint sa position finale.
Avant que le disque ne tourne, la pression est relâchée du siège gonflable. Le siège se rétracte du disque, réduisant ainsi la résistance de contact lors de l'ouverture.
Le disque excentrique se déplace en position fermée sans compression continue contre l'élément d'étanchéité. Une fois le disque atteint sa position, le siège gonflable est mis sous pression pour former l'interface d'étanchéité.
L'actionneur intelligent peut fournir des informations sur la position de la vanne via des composants de rétroaction en option. Cela permet à l'automate de confirmer l'état de la vanne avant de démarrer l'étape suivante d'un processus automatisé.
Le disque excentrique et le siège gonflable fonctionnent ensemble pour remédier à l'usure qui peut survenir lorsqu'un disque papillon conventionnel reste en contact continu avec son siège pendant son fonctionnement.
Lorsque la vanne fonctionne, le siège rétracté permet au disque de se déplacer avec moins de résistance. Après fermeture, l'élément gonflable se dilate autour du disque pour fournir la force d'étanchéité requise.
Cette disposition peut aider à réduire l'abrasion du siège, la charge de l'actionneur et la maintenance causées par le contact répété du disque avec le siège. Cela est particulièrement pertinent pour les systèmes comportant des cycles automatisés fréquents ou des particules de poudre à proximité du point d'isolement.
L'actionneur intelligent permet à la vanne de faire partie d'un processus automatisé plutôt que de fonctionner comme un composant manuel isolé. Il peut être intégré à des équipements basés sur PLC et coordonné avec les opérations de transport, de pesage, de déchargement et autres.
L'actionneur peut recevoir des signaux de commande du système de production pour l'ouverture et la fermeture automatiques selon la séquence de processus programmée.
Des capteurs en option peuvent signaler la position de la vanne au système de contrôle. Cela permet de confirmer que la vanne a atteint la position ouverte ou fermée requise avant le début d'une autre opération.
Les signaux d’état des vannes peuvent être intégrés aux verrouillages de processus. Par exemple, le système de transport en aval peut être empêché de démarrer jusqu'à ce que la vanne atteigne la position requise.
Un ensemble d'actionneurs compatibles ATEX est disponible pour les installations où l'équipement et la configuration de contrôle doivent répondre aux exigences applicables aux zones dangereuses.
Le corps de la vanne est disponible en acier inoxydable SUS304 ou SUS316L. Les surfaces en contact avec le produit peuvent être finies à Ra ≤0,4 μm pour réduire la rétention de matériau et faciliter le nettoyage de routine.
Des matériaux d'étanchéité EPDM, silicone et FKM/Viton sont disponibles. Des qualités de scellage conformes à la FDA peuvent être sélectionnées pour les processus pharmaceutiques, alimentaires et nutraceutiques applicables.
La structure interne est conçue pour une manipulation hygiénique des poudres et peut être fournie avec des configurations compatibles CIP en fonction des exigences du processus.
Utilisé pour isoler et contrôler le transfert d'API, HPAPI, excipients et autres poudres pharmaceutiques dans les systèmes de production automatisés.
Installé sous les IBC pour une décharge contrôlée de poudre, en particulier là où la vanne doit communiquer avec les systèmes de contrôle PLC et les équipements de transport en aval.
Convient aux points d'isolement dans les lignes de transfert de poudre sous vide où un arrêt stable et un fonctionnement automatisé répété sont nécessaires.
Utilisé pour le transfert de cathodes, d'anodes et de poudres conductrices où le confinement des matériaux, la construction sanitaire et la réduction de l'usure des joints sont importants.
Convient à la manipulation automatisée d'ingrédients secs et de poudres nutritionnelles lorsqu'une construction en acier inoxydable et des surfaces nettoyables en contact avec le produit sont requises.
| Paramètre | Spécification |
| Type de vanne | Vanne papillon excentrique à joint gonflable sanitaire |
| Taille de la vanne | DN50–DN300 |
| Matériau du corps | SUS304/SUS316L |
| Matériau du joint | EPDM, silicone, FKM (Viton) |
| Produit Contact Finition | Ra ≤0,4 μm |
| Opération | Actionneur pneumatique intelligent |
| Relations | Tri-Clamp, bride, soudure bout à bout |
| Automation | Compatible API |
| Commentaires sur le poste | Facultatif |
| Électrovanne | Facultatif |
| Ensemble actionneur ATEX | Facultatif |
| Sceaux conformes à la FDA | Disponible |
| Compatibilité CIP | Disponible |
| Article | Configuration à actionnement intelligent | Configuration manuelle |
| Opération | Pneumatique automatique | Manuel |
| Intégration API | Soutenu | Normalement non disponible |
| Commentaires sur le poste | Facultatif | Confirmation manuelle |
| Verrouillage des processus | Soutenu | Limité |
| Contrôle du gonflage des sièges | Automatique | Dépend du manuel/du système |
| Opération à distance | Soutenu | Pas disponible |
Avant l'installation, confirmez la taille de la vanne, la norme de connexion, l'alimentation en air de l'actionneur et l'interface de contrôle. La vanne doit être installée avec un accès suffisant pour l'inspection du siège gonflable, de l'actionneur et des composants de rétroaction.
L'entretien de routine doit inclure la vérification de l'usure ou des dommages de l'élément d'étanchéité, la vérification du mouvement de l'actionneur et la confirmation que le retour de position fonctionne correctement là où il est installé. Le siège gonflable doit également être vérifié pour assurer un gonflage et une rétention de pression appropriés conformément au programme d'entretien.
Pour les applications en poudre, la fréquence de nettoyage doit être déterminée par les caractéristiques du matériau et le cycle de production. Les configurations compatibles CIP peuvent être utilisées lorsque le processus nécessite un nettoyage automatisé.
Un fabricant pharmaceutique modernisait une station de déchargement de poudre IBC et avait besoin d'une vanne d'isolement capable de fonctionner avec le système de contrôle PLC existant. L'équipement de transport en aval n'a pu démarrer qu'après confirmation que la vanne de décharge avait atteint la position requise.
AVM a fourni la vanne papillon excentrique à joint gonflable sanitaire avec actionneur intelligent avec retour de position. L'API a reçu le signal d'état de la vanne et a coordonné automatiquement la séquence de déchargement et de transport. Le client a également signalé une intervention manuelle réduite et un fonctionnement stable lors des cycles répétés de déchargement d'IBC.
Les solutions de vannes sanitaires AVM peuvent être fournies conformément aux normes sanitaires 3-A applicables, aux normes ISO 9001, CE et FDA. Des matériaux d'étanchéité conformes à la FDA sont disponibles pour les applications pharmaceutiques et alimentaires applicables.
Pour les projets nécessitant des équipements pour zones dangereuses, un ensemble d'actionneurs compatibles ATEX peut être configuré en fonction de la classification applicable et des exigences du projet.
Le siège est dépressurisé et se rétracte avant que le disque ne bouge. Une fois que le disque atteint la position fermée, le siège est gonflé pour créer l'interface d'étanchéité.
Le disque excentrique réduit le contact continu avec l'élément d'étanchéité pendant la rotation, contribuant ainsi à réduire la friction, la charge de l'actionneur et l'usure du siège.
Oui. L'actionneur pneumatique intelligent est compatible avec les systèmes de contrôle basés sur PLC, et un retour de position en option peut fournir des signaux d'état de la vanne.
Oui. La vanne papillon excentrique à joint gonflable sanitaire avec actionneur intelligent est conçue pour les poudres pharmaceutiques, les ingrédients alimentaires, les matériaux de batterie et autres matériaux secs en vrac où une isolation hygiénique et un fonctionnement automatisé sont nécessaires.
Les options disponibles incluent EPDM, Silicone et FKM/Viton. Des qualités conformes à la FDA peuvent être sélectionnées pour les applications sanitaires applicables.
Oui. Un ensemble d'actionneurs compatibles ATEX est disponible en fonction de la classification de zone dangereuse requise.
