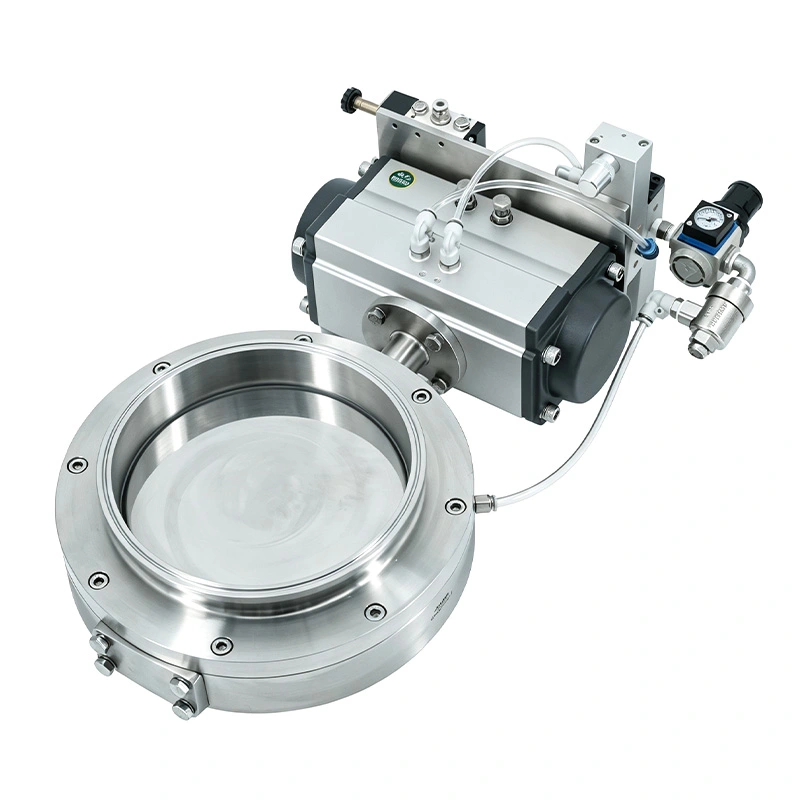

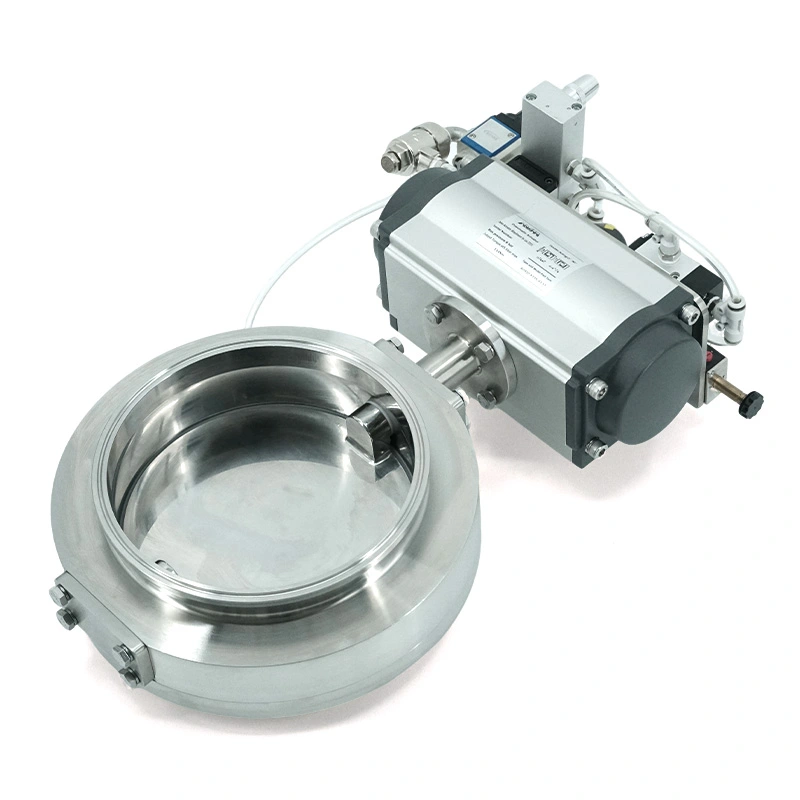

Conçue pour les environnements hygiéniques les plus exigeants, la vanne papillon sanitaire excentrique à siège escamotable offre des performances sans compromis. Sa conception excentrique unique et son mécanisme de siège rétractable réduisent considérablement l'usure du siège et le couple de fonctionnement tout au long du cycle de vie de la vanne. Cela garantit non seulement des intervalles d'entretien prolongés mais fournit également une fermeture fiable et étanche aux bulles dans un large éventail d'applications, depuis les produits pharmaceutiques et de la biotechnologie à la transformation des aliments, des nutraceutiques, des produits chimiques et des matériaux avancés pour batteries.
Les vannes papillon conventionnelles maintiennent le disque et le siège en contact pendant la rotation. En applications de poudre, répétées le frottement peut user progressivement le siège, augmenter le couple de fonctionnement et créer des particules pouvant affecter le produit la propreté.
AVM sépare les fonctions d'étanchéité et de mouvement.
Pendant le mouvement de la valve, le siège gonflable se rétracte afin que le disque puisse tourner avec un minimum de contact. Une fois le disque atteint la position fermée, l'air comprimé active le joint et crée la pression d'étanchéité requise.
Cela rend la vanne particulièrement adaptée à la commutation haute fréquence et à la manipulation de poudres abrasives.
Avant que le disque ne bouge, le joint gonflable se dégonfle et se rétracte de la surface d'étanchéité. Le disque excentrique alors tourne sans frottement continu contre le siège.
Cela réduit l'usure mécanique et aide à maintenir un couple de fonctionnement stable sur des cycles répétés.
Lorsque le disque atteint la position fermée, l'air comprimé gonfle la chambre d'étanchéité. Le joint se dilate uniformément contre le disque pour créer une barrière étanche.
La vanne papillon excentrique sanitaire avec siège escamotable peut donc fournir une fermeture fiable tout en évitant contact inutile avec le joint à chaque cycle d’ouverture et de fermeture.
Le disque excentrique et le siège rétractable sont particulièrement utiles dans les lignes de production automatisées où les vannes peuvent fonctionner à plusieurs reprises tout au long de la journée.
Avec une friction considérablement réduite entre le disque et le siège, la conception peut supporter une durée de vie opérationnelle allant jusqu'à 1 à 3 millions de cycles de commutation, en fonction des conditions de fonctionnement, du matériau d'étanchéité et de la maintenance.
La résistance de fonctionnement plus faible peut également réduire les besoins en actionneurs par rapport aux systèmes classiques à friction. dessins.
La vanne convient aux matériaux tels que les poudres, les granulés et les cristaux qui peuvent accélérer le siège conventionnel porter.
Les applications typiques incluent :
Utilisé pour le chargement, la décharge et l'isolation de poudre où le confinement du produit, la nettoyabilité et le fonctionnement reproductible sont importants.
Convient à la manipulation de matériaux secs abrasifs où minimiser l’usure des joints et la contamination est une préoccupation majeure.
La construction hygiénique en acier inoxydable et les surfaces lisses en contact avec le produit soutiennent la production sanitaire environnements.
Le siège gonflable offre une étanchéité fiable pour les conduites fonctionnant à la fois dans des conditions de vide et de pression positive.

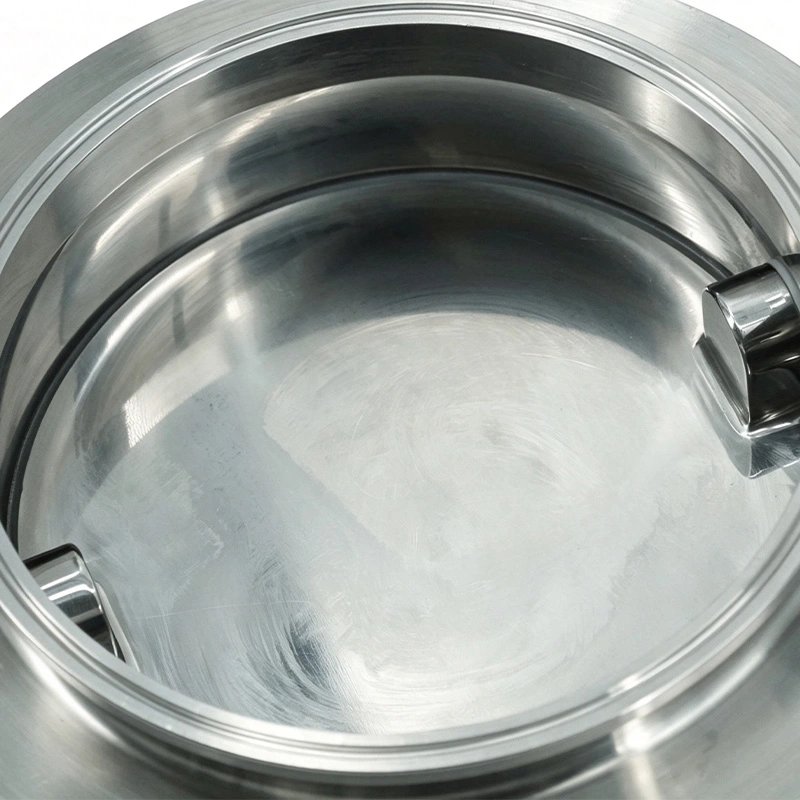

La vanne papillon excentrique sanitaire avec siège escamotable est fabriquée à partir de SUS304 ou SUS316L, avec surfaces de contact avec le produit disponibles à Ra <0,4 μm.
Sa conception interne à faible rétention minimise les zones où les poudres peuvent s'accumuler, permettant ainsi le nettoyage CIP/SIP et réduisant les risques de contamination lors du changement de produit.
Des matériaux d'étanchéité conformes à la FDA et des certificats de matériaux EN 10204 3.1 sont disponibles pour les configurations applicables.
| Paramètre | Spécification |
| Type de vanne | Vanne papillon excentrique sanitaire avec siège escamotable |
| Taille | DN50–DN300 |
| Matériau du corps | SUS304/SUS316L |
| Joint gonflable | EPDM, silicone, FKM/Viton |
| Produit Contact Finition | Ra <0,4 μm |
| Finition sans contact | Ra <0,8 μm |

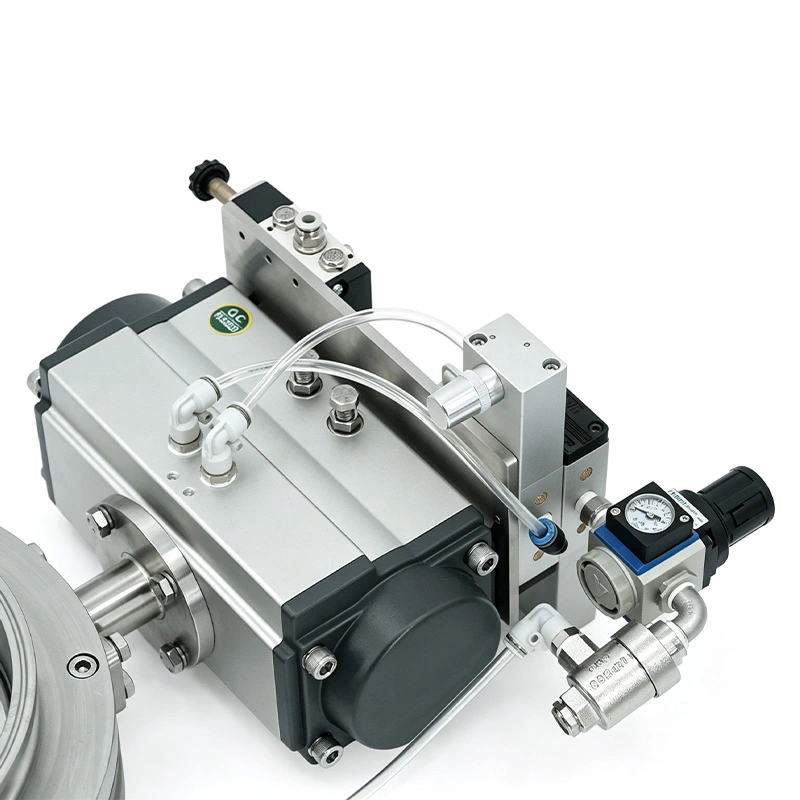

| Opération | Actionneur pneumatique |
| Relations | Tri-Clamp, bride, soudé |
| Nettoyage | CIP/SIP |
| Option antidéflagrante | ATEX II 2 GD T4 |
| Normes de connexion | DIN 11850 série 2, ASME BPE, ISO 1127 série 1, GB/T 17395 |
| Options de conformité | Joints conformes à la FDA, conception orientée GMP, EN 10204 3.1 |
| Considération | Vanne à siège rétractable AVM | Vanne papillon conventionnelle |
| Contact disque/siège pendant la rotation | Rétracté | Contact continu |
| Friction du siège | Très faible | Plus haut |
| Résistance à l'usure | Excellent | Cela dépend du matériau |
| Couple de fonctionnement | Faible | Relativement plus élevé |
| Cyclisme fréquent | Bien adapté | L'usure des sièges peut devenir une préoccupation |
| Poudre Abrasive | Approprié | La sélection des sièges est essentielle |
| Scellage | Siège gonflable | Siège fixe |
| Entretien | Usure réduite du siège | Une inspection des sièges plus fréquente peut être nécessaire |
Un fabricant pharmaceutique avait besoin d'une vanne d'isolement sanitaire pour une ligne de transfert de poudre fonctionnant avec des flux fréquents. commutation automatisée. Le client avait constaté une résistance de fonctionnement croissante avec des vannes papillon conventionnelles car les composants d’étanchéité s’usent au cours de cycles répétés.
AVM a fourni la vanne papillon excentrique avec un siège gonflable rétractable. Le client a spécifiquement évalué couple d'actionnement, usure du siège et stabilité de l'étanchéité après des opérations répétées. Parce que le joint se rétracte avant le disque mouvement, la valve réduit le frottement continu pendant le cyclisme et assure un fonctionnement plus cohérent.
Un processeur de matériaux pour batterie nécessitait une vanne pour le transfert de poudre sèche là où le matériau abrasif pouvait accélérer l'usure conventionnelle des sièges. Le client a choisi la configuration avec siège escamotable car l'élément d'étanchéité n'était pas traîné continuellement par le disque pendant le fonctionnement.
Les commentaires des clients se sont concentrés sur une moindre préoccupation concernant l'abrasion du siège, un actionnement stable et une utilisation plus facile à long terme. maintenance, notamment pour une ligne de production à ouvertures et fermetures répétées.
Les solutions de vannes sanitaires AVM prennent en charge les normes sanitaires 3-A applicables, la conformité ISO 9001, CE et FDA. En fonction de Selon la configuration sélectionnée, la vanne peut également être fournie avec des matériaux d'étanchéité conformes aux normes FDA et orientés GMP construction hygiénique et documentation des matériaux EN 10204 3.1.
Une configuration antidéflagrante ATEX II 2 GD T4 est disponible pour les exigences applicables aux zones dangereuses.
Le siège se rétracte avant que le disque ne tourne, minimisant ainsi la friction et l'usure. Il se gonfle ensuite après fermeture pour fournir étanchéité fiable.
Oui. Le contact réduit disque-siège le rend particulièrement adapté aux poudres, granulés et cristaux susceptibles de accélérer l'usure conventionnelle des sièges.
Oui. Le système d'étanchéité gonflable convient aux conditions de processus sous vide et sous pression positive lorsque correctement configuré.
Oui. La configuration sanitaire prend en charge le nettoyage CIP/SIP, sous réserve des matériaux sélectionnés et des conditions de processus.
EPDM, Silicone et FKM/Viton sont disponibles. Des qualités conformes à la FDA peuvent être sélectionnées pour les produits pharmaceutiques et applicables. applications alimentaires.
Oui. La vanne papillon excentrique sanitaire avec siège escamotable est actionnée par un actionneur pneumatique et peut être intégré aux systèmes de contrôle de processus automatisés.
