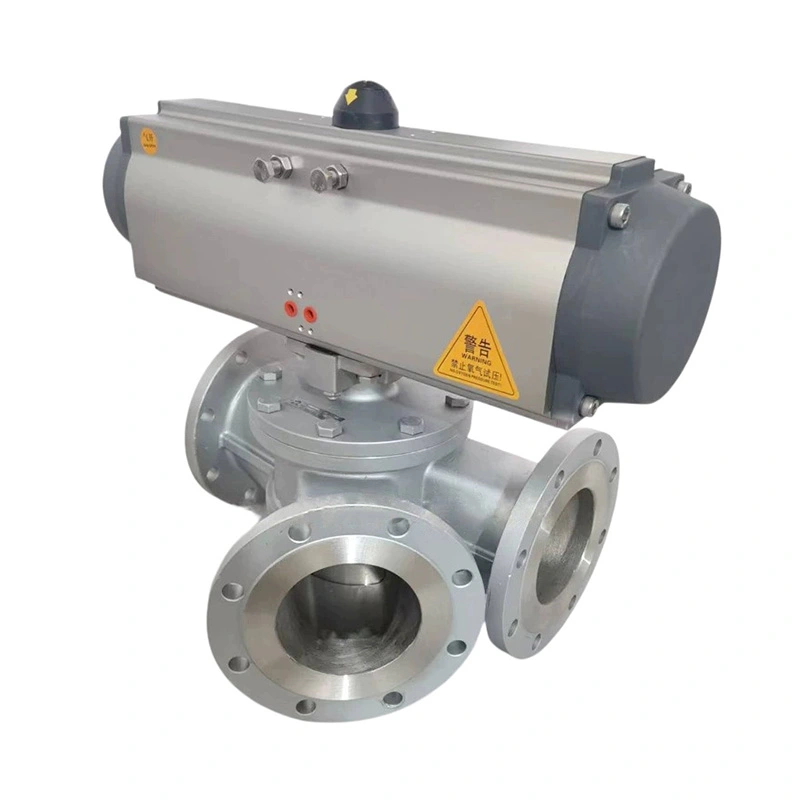

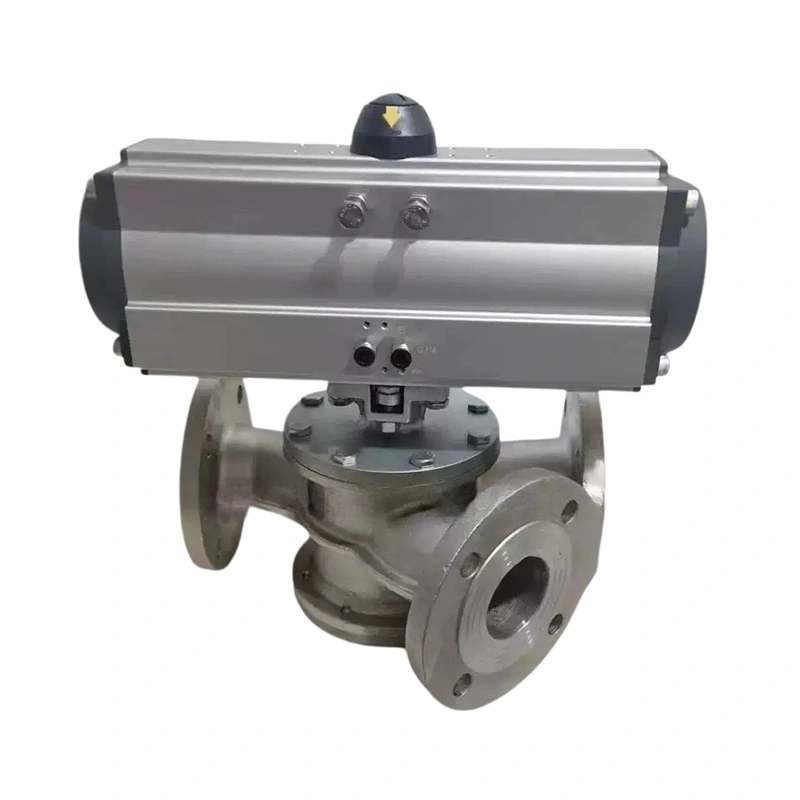

Avec un actionnement pneumatique, un retour de position et un mécanisme de dérivation rotatif, le déviateur pneumatique sanitaire à 3 voies Valve For Powder permet un acheminement rapide et reproductible des matériaux pour les produits pharmaceutiques, alimentaires, chimiques, plastiques et de batteries. et d'autres systèmes de traitement de matériaux en vrac.
La vanne de dérivation pneumatique sanitaire à 3 voies pour poudre peut diriger le matériau d'une ligne de transport vers l'une des deux destinations en aval. Cette configuration est utile lorsqu'une source de poudre alimente plusieurs trémies, silos, mélangeurs ou machines de traitement.
Le même principe peut être configuré pour la convergence des flux, permettant aux matériaux provenant de deux sources différentes d'entrer dans une seule. ligne de transport en aval.
Cette flexibilité réduit le besoin de plusieurs vannes d'isolement individuelles et simplifie l'acheminement automatisé des matériaux. systèmes.
L'actionneur pneumatique fait tourner l'élément de dérivation interne entre des positions prédéfinies en fonction d'un signal provenant du système de contrôle.
Une électrovanne contrôle l'actionneur, tandis que des interrupteurs de fin de course intégrés confirment la position réelle de la vanne. Le Le signal de retour peut être connecté à un système PLC ou DCS, permettant à l'équipement de transport de continuer uniquement après le le chemin d’écoulement requis a été confirmé.
This is particularly useful for automated batching and recipe-controlled powder transfer.
La conception du plateau rotatif offre une structure de commutation simple pour le transport courant de poudres et de granulés. candidatures. Sa construction compacte permet une intégration efficace dans les lignes de processus existantes.
La configuration du cylindre rotatif offre une disposition de flux interne différente pour les applications nécessitant des angles de commutation ou caractéristiques de flux de matériaux.
Les deux configurations peuvent être personnalisées en fonction des conditions de transport, des propriétés des matériaux et de l'installation. exigences.

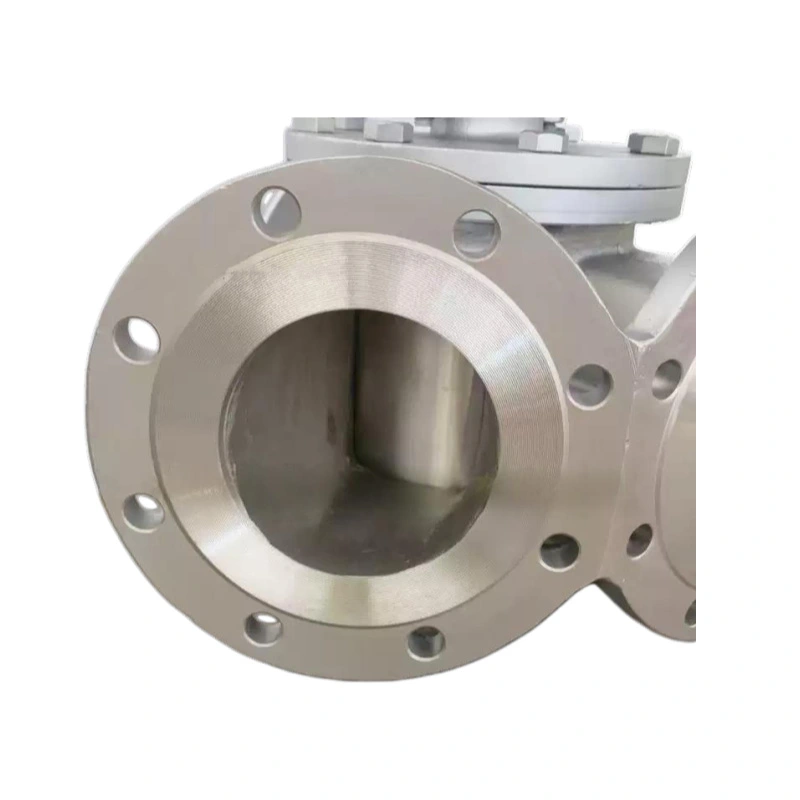

Le chemin d'écoulement interne est conçu pour réduire les transitions brusques et les résistances inutiles lors du passage du matériau. la vanne.
Cela permet de réduire :
Perte de pression, favorisant un transport pneumatique efficace.
Rétention du matériau, réduisant la poudre résiduelle à l'intérieur de la valve.
Product degradation, helping protect fragile granules and pellets.
Risque de blocage, notamment lors de transferts continus de matière.
For sanitary applications, internal surfaces can be finished to Ra 0.6 μm (400#).
Les configurations standard incluent des angles de commutation de 30° et 45°, tandis que des dispositions de prises personnalisées peuvent être fabriqués pour s'adapter à des configurations d'usine spécifiques.
La vanne de dérivation pneumatique sanitaire à 3 voies pour poudre peut donc être installée entre les lignes de transport, les trémies, les silos et les équipements de traitement sans nécessiter de modifications majeures du système global de manutention des matériaux.
The AVM diverter valve is designed to handle powders, granules, pellets, flakes and powder-granule mixtures.
Les matériaux typiques comprennent les poudres pharmaceutiques et les API, la farine, le sucre, l'amidon, les poudres chimiques, les granulés de plastique, matériaux de batterie au lithium, minéraux, ciment et cendres volantes.
Utilisé pour transférer des API, des excipients et des poudres pharmaceutiques entre les lignes de transport, les cuves de stockage et le traitement équipement tout en prenant en charge la sélection automatisée des itinéraires.
Convient à la farine, au sucre, à l'amidon, aux ingrédients nutritionnels et à d'autres matériaux secs en vrac pour lesquels une construction hygiénique et un routage contrôlé sont nécessaires.
Utilisé pour acheminer la cathode, l'anode, le graphite et d'autres matériaux à nouvelle énergie entre différents traitements ou stockages points.
Suitable for directing plastic pellets, resin and other granular materials to different production or storage systèmes.
Utilisé dans les industries de la chimie fine, du ciment, des mines, de la métallurgie et autres industries nécessitant une commutation fiable du vrac sec matériaux.
| Paramètre | Spécification |
| Type de vanne | Vanne de dérivation pneumatique sanitaire à 3 voies |
| Taille de la vanne | DN50 à DN300 (2" à 12") |
| Pression de travail | 0,15 à 0,6 MPa |
| Température de travail | -20°C à +250°C |
| Type de déviateur | Plaque rotative/cylindre rotatif |
| Angle de commutation | 30° / 45° |
| Application | Décharge gravitaire et transport pneumatique |
| Actionnement | Pneumatique / Manuel / Électrique En option |
| Matériau du corps | SS304, SS316L, acier au carbone (WCB) |
| Connexion | À bride |
| Normes de bride | ANSI B16.5 Classe 150, GB, DIN |
| Médias appropriés | Poudres, granulés, pellets, flocons, mélanges poudre-granulés |
| Produit Contact Finition | Jusqu'à Ra 0,6 μm |
Pour les lignes de production automatisées, la vanne peut être équipée d'un actionneur pneumatique, d'une électrovanne, d'un positionneur indicateur, capteurs de proximité et intégration de contrôle PLC/DCS. Pour des environnements spécifiques, AVM peut également fournir finitions sanitaires polies miroir, configurations de qualité pharmaceutique, étanchéité haute pression et antidéflagrant paquets d'actionneurs.
Un fabricant pharmaceutique avait besoin de transférer un flux de poudre entre deux lignes de traitement selon différentes recettes de production. La commutation manuelle a créé une implication supplémentaire de l'opérateur et a augmenté la possibilité de choisir le mauvais itinéraire de transport.
AVM a fourni une vanne d'inversion pneumatique à 3 voies avec commande solénoïde et retour de position. La valve a été intégrée avec le PLC du client afin que l'itinéraire de transport puisse être sélectionné automatiquement. Les retours clients axés sur un changement d'itinéraire plus cohérent, une confirmation de la position de la vanne avant le transport et une intervention manuelle réduite.
Un producteur de matériaux à énergie nouvelle avait besoin d'une ligne de transport pour approvisionner différentes destinations de stockage pour les batteries sèches. matériaux. Le client s'inquiétait des résidus de poudre à l'intérieur de la vanne de commutation affectant les lots suivants.
AVM a configuré la vanne avec un passage interne simplifié et un traitement de surface sanitaire. Après l'installation, le le client a souligné une rétention de matériau plus faible, un passage plus fluide entre les destinations et un nettoyage plus facile pendant changement de matière.
| Exigence | Vanne de dérivation à 3 voies AVM | Vanne d'arrêt standard |
| Sens d'écoulement | Plusieurs itinéraires | Normalement un itinéraire |
| Commutation automatique | Oui | Principalement l'isolement |
| Commentaires sur le poste | Disponible | Dépend de la configuration |
| Intégration API | Soutenu | Dépend de la configuration |
| Acheminement de la poudre | Spécialement conçu | Pas de fonction principale |
| Convoyage multiligne | Approprié | Nécessite plusieurs vannes |
| Fonctionnement pneumatique | Disponible | Disponible selon le type |
La vanne de dérivation pneumatique sanitaire à 3 voies pour poudre est utilisée pour rediriger automatiquement le matériau entre différents des itinéraires de transport. Il peut être configuré comme une entrée/deux sorties ou deux entrées/une sortie.
Oui. La construction sanitaire SS316L et les surfaces polies en contact avec le produit peuvent être sélectionnées pour les produits pharmaceutiques et autres applications hygiéniques.
Oui. Pneumatic actuation, solenoid control and position feedback can be integrated with PLC/DCS systems.
Il convient aux poudres, granulés, pellets, flocons et mélanges poudre-granulés, y compris les poudres pharmaceutiques, ingrédients alimentaires, granulés de plastique et matériaux de batterie.
Ils utilisent différentes structures de dérivation internes pour s'adapter à différentes caractéristiques de débit, angles de commutation et exigences en matière de manutention. AVM peut recommander la configuration appropriée en fonction du système de transport.
Oui. Les normes de bride, les dispositions de sortie et les angles de commutation peuvent être configurés selon les souhaits du client. transmettre les exigences en matière d’aménagement et d’équipement.
