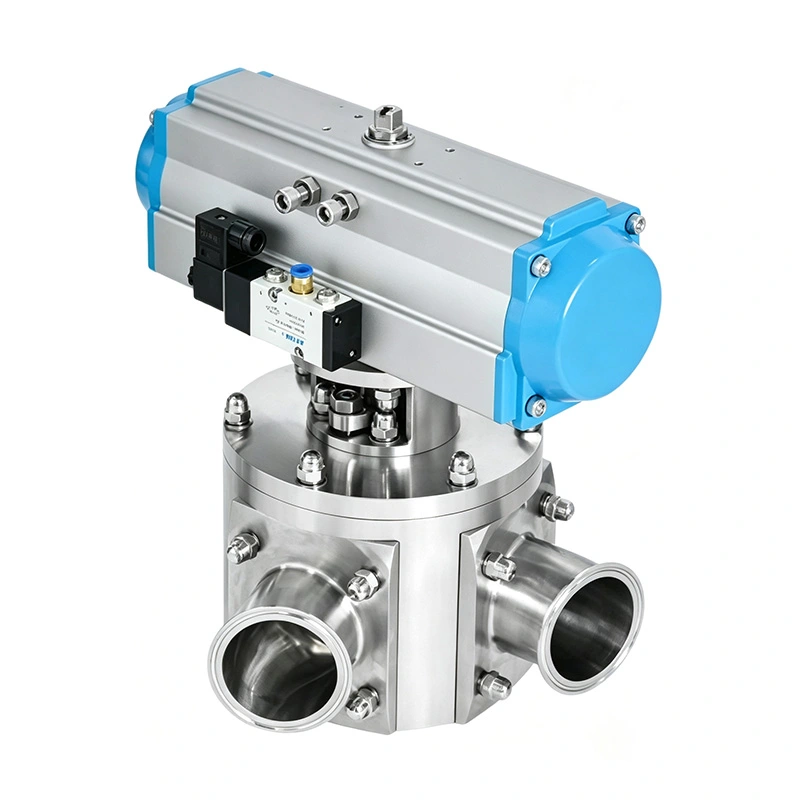

Contrairement aux vannes d'isolement qui arrêtent simplement le flux de matériaux, la vanne de dérivation sanitaire de type Y AVM pour poudre sèche en vrac se concentre sur la commutation du chemin d'écoulement, le contrôle de la rétention des matériaux et l'efficacité du transport. Son interne rationalisé Le passage aide à réduire l'accumulation de poudre et la perte de pression, ce qui le rend adapté aux applications pneumatiques et gravitationnelles automatisées. systèmes de transport.
La fiche interne tourne pour connecter l’entrée à l’une ou l’autre prise. Cela permet aux opérateurs ou à un contrôle automatisé système pour sélectionner différentes destinations en aval en fonction de la séquence de production.
Le corps en forme de Y assure des transitions douces entre les ports, aidant ainsi les poudres à traverser la vanne sans turbulences inutiles ou coins internes pointus.
L'actionneur pneumatique permet une commutation rapide entre les itinéraires de transport et peut être connecté à une production basée sur un API. systèmes. Cela rend la vanne adaptée au dosage automatisé, au transport multiligne et au contrôle de recettes. production.
AVM propose différentes conceptions de canaux internes en fonction des caractéristiques des matériaux et des exigences du processus.

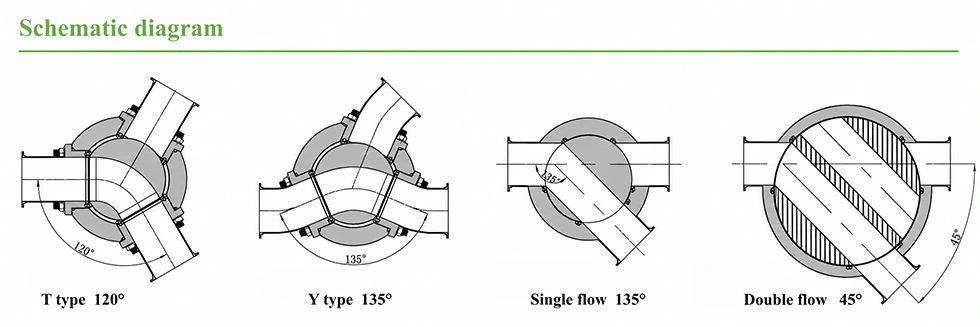

Disponible avec des angles d'écoulement de 120° ou 135°, cette configuration permet à l'entrée de communiquer avec l'une ou l'autre sortie ou d'être isolé. Le passage interne incurvé permet de minimiser la rétention de matériau et la perte de pression.
Le bouchon à canal unique fournit un passage d'écoulement relativement direct, ce qui le rend adapté aux applications nécessitant Détournement simple des matériaux et transfert efficace de la poudre.
La conception à double canal est destinée aux matériaux plus abrasifs. Avec des angles de commutation plus petits d'environ 30° ou 45°, le bouchon nécessite une rotation limitée pendant le fonctionnement.
Pour les produits très abrasifs, le bouchon peut être tourné à 180° pendant l'entretien pour utiliser une surface non portée. Ceci aide à prolonger la durée de vie des composants et à réduire la fréquence de remplacement.
L'accumulation de poudre à l'intérieur d'une vanne de dérivation peut provoquer une contamination croisée, un rejet irrégulier et une augmentation exigences de nettoyage.
AVM utilise des transitions internes douces pour minimiser les angles vifs où les matériaux secs en vrac peuvent s'accumuler. La conception aide maintenir un chemin de transport plus cohérent tout en réduisant les pertes de pression inutiles.
Pour les applications pharmaceutiques et alimentaires, les surfaces polies en contact avec le produit et les matériaux d'étanchéité conformes à la FDA sont disponible.
La vanne de dérivation sanitaire de type Y pour poudre sèche en vrac peut être fabriquée à partir de SS304, SS316L, Titanium TA2 ou Duplex 2205, en fonction des exigences de corrosion, d'abrasion et de processus.
Pour les applications sanitaires, les surfaces en contact avec le produit peuvent atteindre Ra <0,6 μm. PTFE, EPDM, silicone et Des matériaux d'étanchéité FKM sont disponibles.
Des configurations compatibles CIP/SIP peuvent également être fournies pour les applications nécessitant un nettoyage et une hygiène simplifiés. contrôle des processus.
Utilisé pour le transfert API et HPAPI, le chargement et le déchargement de poudre, les systèmes de confinement et la production de comprimés ou de capsules. lignes où différentes destinations de processus doivent être sélectionnées automatiquement.
Convient aux matériaux de graphite, de cathode et d'anode où l'acheminement contrôlé et la protection des poudres de grande valeur sont nécessaires important.
Utilisé pour le lait en poudre, la farine, le sucre, les additifs alimentaires et les ingrédients nutritionnels transférés entre les silos, les trémies et équipement de traitement.
La configuration à double canal peut être sélectionnée pour les produits chimiques spéciaux et les solides en vrac abrasifs où l'usure interne la résistance est une considération majeure.
| Paramètre | Spécification |
| Type de vanne | Vanne de dérivation sanitaire de type Y |
| Taille nominale | 2"-12" (DN50-DN300) |
| Matériau du corps | SS304, SS316L, TA2, Duplex 2205 |
| Finition de surface | Ra <0,6 μm |
| Angle d'écoulement | 90°, 120°, 135° |
| Opération | Actionneur pneumatique |
| Pression nominale | -0,1 MPa à +0,6 MPa |
| Matériau du joint | PTFE, EPDM, silicone, FKM conformes aux normes FDA |
| Type de connexion | Tri-Clamp, bride, soudure |
| Nettoyage | Compatible CIP/SIP en option |
| Normes de connexion | DIN, SMS, 3A, OIN, BS |
| Considération | Vanne de dérivation AVM de type Y | Vanne d'isolement standard |
| Fonction principale | Détourne le matériel entre les itinéraires | Arrête ou permet le flux |
| Chemins de sortie | Deux sorties sélectionnables | Normalement un |
| Changement d'itinéraire automatisé | Oui | Limité |
| Transport de poudre | Optimisé | Dépend de l'application |
| Contrôle de la direction du flux | Disponible | Ce n'est pas sa fonction première |
| Production multiligne | Approprié | Nécessite des vannes supplémentaires |
| Options de matériaux abrasifs | Duplex 2205 / TA2 disponible | Cela dépend de la conception |
Un fabricant pharmaceutique devait transférer un flux de poudre vers deux lignes de traitement différentes en fonction des besoins. lot de production. L'arrangement précédent nécessitait plusieurs vannes d'isolement, ce qui augmentait le nombre de points de connexion et opérations de nettoyage.
AVM a fourni une vanne de dérivation de type Y avec actionnement pneumatique. Le client a intégré l'actionneur dans le système PLC ainsi la destination de transport pourrait être sélectionnée automatiquement. Les retours clients se sont concentrés sur un itinéraire plus simple commutation, moins d'opérations manuelles et un transfert de poudre plus cohérent entre les lots de production.
Un processeur de matériaux de batterie nécessitait une vanne de dérivation pour acheminer la poudre abrasive entre deux systèmes de stockage en aval. systèmes. Le client était particulièrement préoccupé par l'usure interne car la vanne fonctionnerait de manière répétée. dans des conditions de matériaux abrasifs.
AVM a recommandé la configuration à double canal avec une option de matériau résistant à l'usure. Le client a souligné le conception de fiche réversible comme avantage pratique en matière de maintenance, car la fiche peut être tournée pendant l'entretien pour utilisez une surface moins usée et prolongez la durée de vie.
Les solutions de vannes sanitaires AVM peuvent être configurées avec des matériaux d'étanchéité conformes aux normes FDA et des conceptions hygiéniques prenant en charge Production orientée GMP. Les configurations applicables peuvent également être fournies avec une qualité 3-A, CE et ISO 9001 et documents de conformité.
Il redirige le matériau d'une entrée vers deux sorties sélectionnables, permettant une commutation automatisée entre différentes itinéraires de transport ou de traitement.
La vanne de dérivation sanitaire de type Y pour poudre sèche en vrac convient aux poudres, granulés, granulés et autres produits à écoulement libre matériaux en vrac secs. Des configurations résistantes à l'usure sont disponibles pour les produits abrasifs.
Oui. L'actionnement pneumatique permet à la vanne d'être intégrée à un API et à d'autres systèmes de contrôle de processus automatisés.
L'acier inoxydable SS316L est généralement préféré pour les composants en contact avec le produit dans les applications pharmaceutiques hygiéniques.
Oui. Des configurations compatibles CIP/SIP sont disponibles en fonction du processus et des exigences sanitaires.
Les matériaux d'étanchéité PTFE, EPDM, silicone et FKM conformes à la FDA peuvent être sélectionnés en fonction du produit et du fonctionnement. conditions.
