Pour les lignes de traitement sanitaire, les acheteurs se concentrent généralement sur le temps de nettoyage, le risque de contamination du produit, la précision de l'alimentation, performances d’étanchéité et temps d’arrêt pour maintenance. Le sas rotatif sanitaire à nettoyage rapide AVM répond à ces problèmes exigences avec une structure à nettoyage rapide sans outil, des surfaces polies en contact avec le produit, un retrait rapide du rotor et réalignement précis du rotor après remontage.

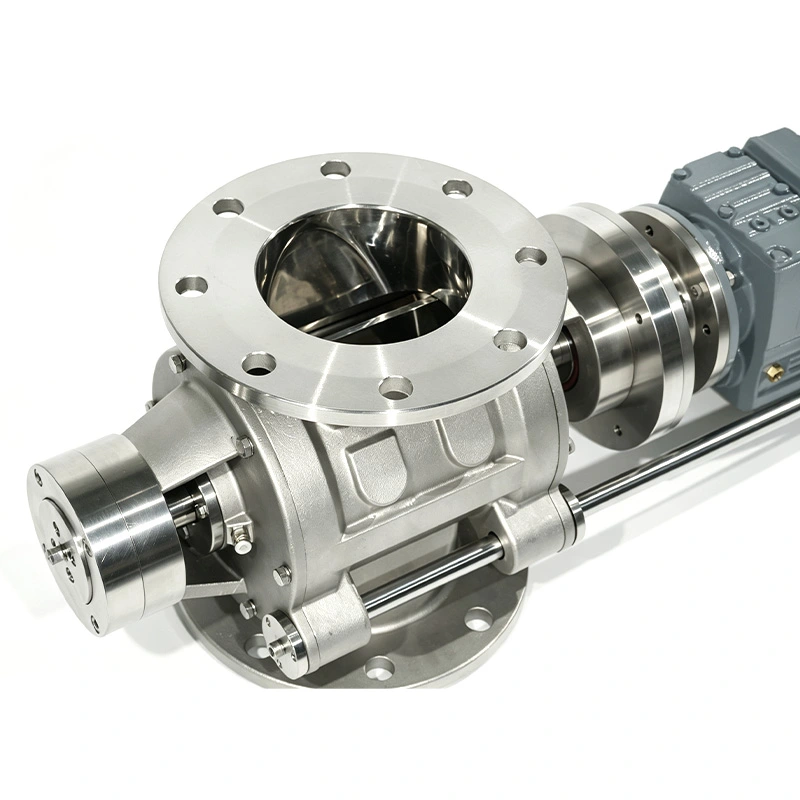

Le sas rotatif sanitaire à nettoyage rapide est conçu pour un démontage et un nettoyage rapides sans complications outils. Les mécanismes de démontage ou de verrouillage rapide à ouverture rapide offrent un accès direct au rotor et aux composants internes, aidant les opérateurs à effectuer l’inspection et le nettoyage avec moins de temps d’arrêt.
Un système de positionnement dédié aide le rotor et les plaques d'extrémité à revenir à la position correcte lors du remontage. Ceci réduit le travail de réglage après le nettoyage et aide à maintenir des performances de fonctionnement constantes.

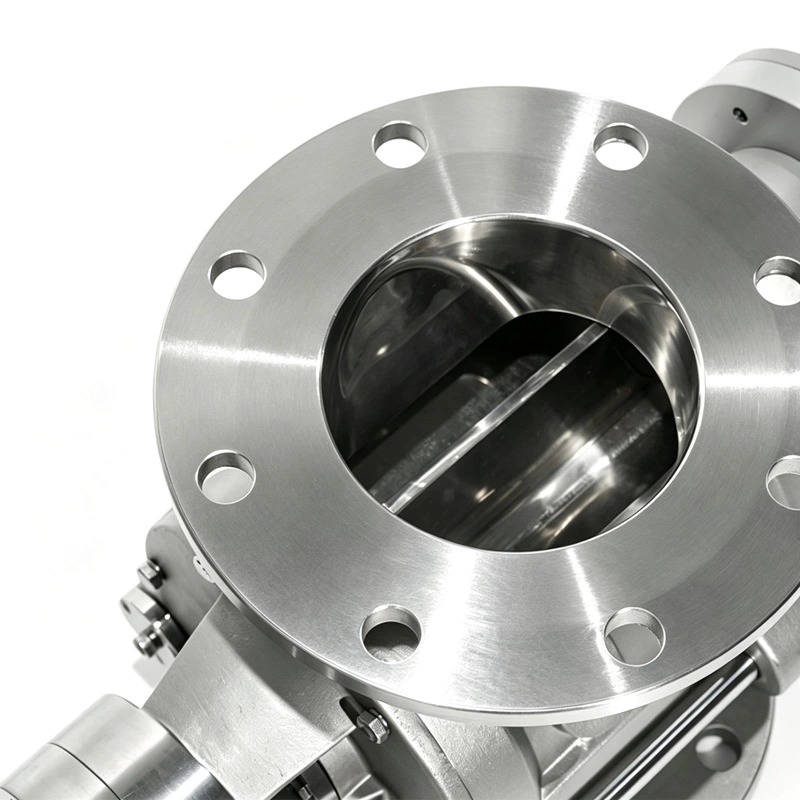

Les surfaces en contact avec le produit sont disponibles avec une finition polie de Ra < 0,4 μm, contribuant ainsi à réduire la rétention de matériau et simplifie le nettoyage. Les composants de contact avec le média peuvent être fabriqués à partir de SS304 ou de SS316L, selon les besoins niveau de résistance à la corrosion et conditions de procédé.
Le rotor multi-aubes assure une décharge continue et contrôlée du matériau tout en maintenant la séparation des pressions. entre les équipements amont et aval. Cela rend la vanne adaptée à la fois à la pression positive et au vide systèmes de transport pneumatique.
L'action de transport rotatif transfère en douceur les poudres et les granulés à travers les poches du rotor. Comparé à plus méthodes de transport agressives, cela aide à réduire les dommages causés par les particules et à maintenir un matériau plus cohérent caractéristiques lors d’une alimentation continue.
Le matériau pénètre dans la vanne rotative par l'entrée et remplit les poches entre les aubes du rotor. Lorsque le rotor tourne, le matériau est transporté vers la sortie et déchargé à un débit contrôlé.
Dans le même temps, le rotor assure une fonction de sas entre l'entrée du matériau et le système de transport. Cela aide maintenir le différentiel de pression requis pour le transport pneumatique tout en fournissant un approvisionnement continu en matériau.
Le même principe de fonctionnement peut être utilisé sous les silos, trémies, bacs de stockage et autres équipements de manutention où un débit contrôlé et un débit fiable sont requis.
Le rotor et les composants internes peuvent être retirés sans outils conventionnels, permettant aux opérateurs d'accéder zones en contact avec le produit directement pour le nettoyage et l'inspection.
Après le nettoyage, le système de positionnement permet un alignement précis du rotor et de la plaque d'extrémité. Cela permet de réduire temps de remontage et minimise le risque de mauvais positionnement.
La combinaison d'un démontage rapide, d'un nettoyage facile et d'un remontage simplifié permet aux équipes de maintenance de restituer le vanne pour fonctionner plus rapidement, ce qui est particulièrement important pour les lignes de production nécessitant un assainissement fréquent.
Convient aux poudres et granulés généraux nécessitant une alimentation et un déchargement fiables.
Fournit des options de réglage supplémentaires pour les applications avec des caractéristiques et des capacités de flux de matériaux différentes exigences.
Conçu pour les applications où une manipulation plus fluide des matériaux et des caractéristiques améliorées de remplissage des poches sont requises.
Convient aux poudres fines et aux applications où une rétention de matière réduite ou un volume de poche contrôlé est important.
Les configurations de rotor peuvent être sélectionnées en fonction des propriétés des matériaux, du débit requis et des conditions du processus.
AVM propose différentes configurations de matériaux et d’étanchéité pour répondre aux exigences de traitement sanitaire.
Le corps en contact avec le produit peut être fabriqué à partir de SS316L ou de SS304, tandis que les composants sans contact avec le produit peuvent utiliser SS304. Les garnitures de rotor en option incluent le nylon, la céramique et le PTFE.
Les matériaux d'étanchéité disponibles incluent le Viton (FKM), l'EPDM, le PTFE et le silicone. Des options d'étanchéité conformes à la FDA sont disponibles pour les applications alimentaires et pharmaceutiques applicables.
La vanne peut être installée sous les silos et les trémies pour une alimentation contrôlée en amidon, lait en poudre, café en poudre, sucre et autres ingrédients alimentaires. Sa construction sanitaire et sa conception à nettoyage rapide facilitent les nettoyages fréquents exigences.
La vanne de sas rotative sanitaire à nettoyage rapide AVM peut être utilisée pour transférer des API, des excipients et des poudres dans production pharmaceutique. Les surfaces polies en contact avec le produit et la conception de nettoyage sans outil aident à réduire les matériaux risques de rétention et de contamination croisée.
La vanne permet une alimentation contrôlée pour les pigments, les additifs, les catalyseurs et les poudres spéciales là où ils sont stables. le déchargement, la pureté du produit et une étanchéité fiable sont importants.
La vanne rotative agit comme un sas dans les systèmes de transport à pression positive et sous vide. Il fournit en continu alimentation du matériau tout en aidant à maintenir la différence de pression requise pour un transport pneumatique stable.
Installée sous les silos, les trémies ou les bacs de stockage, la vanne assure une décharge constante des matériaux en poudre et en granulés. pour les processus de mélange et de conditionnement, contribuant ainsi à améliorer la répétabilité des lots.
Le sas rotatif sanitaire à nettoyage rapide peut être utilisé pour manipuler des poudres de graphite, des additifs conducteurs, matériaux de cathode, matériaux d'anode et autres matériaux de batterie fins. Construction SS, décharge contrôlée et les performances d’étanchéité aident à soutenir un transfert de matériau propre et stable.
| Spécification | Détails |
| Taille | 6"-100" / DN150-DN300 |
| Pression de travail | -0,1 MPa à +0,15 MPa |
| Pression maximale | Jusqu'à 1,5 bar |
| Aube du rotor | 6 à 12 lames |
| Types de rotors | Poche droite, réglable, hélicoïdale/à rayon, volume réduit/poche peu profonde |
| Revêtement du rotor | Nylon, Céramique, PTFE |
| Température de fonctionnement | -20°C à +150°C, selon le matériau du joint |

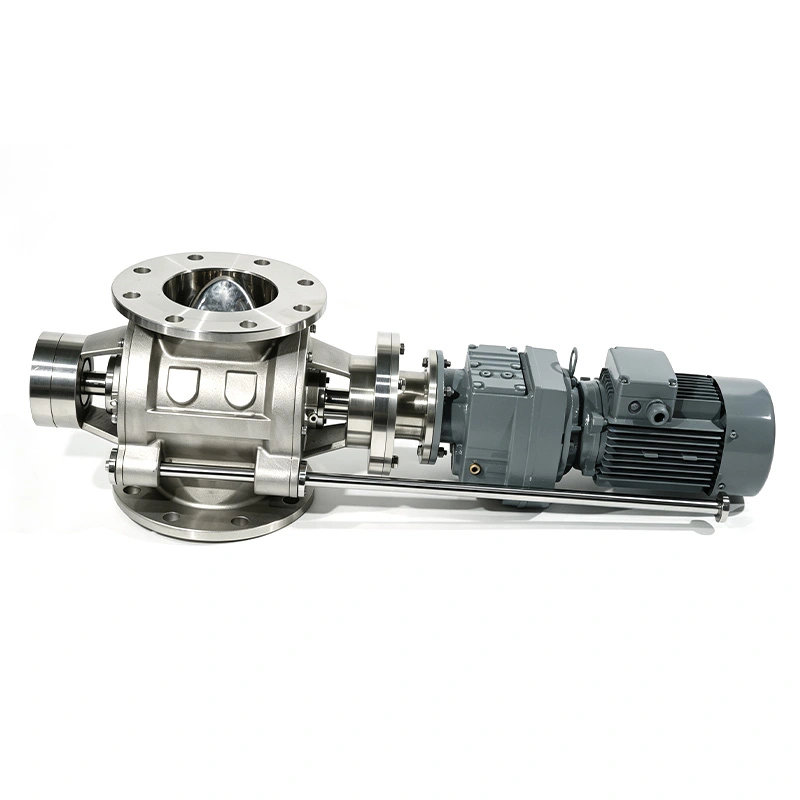

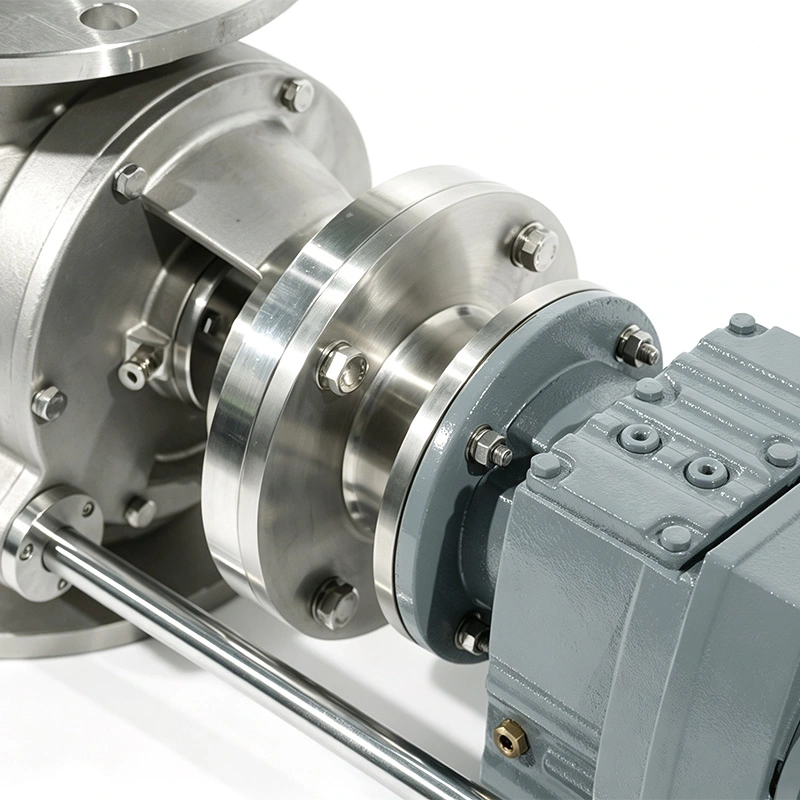

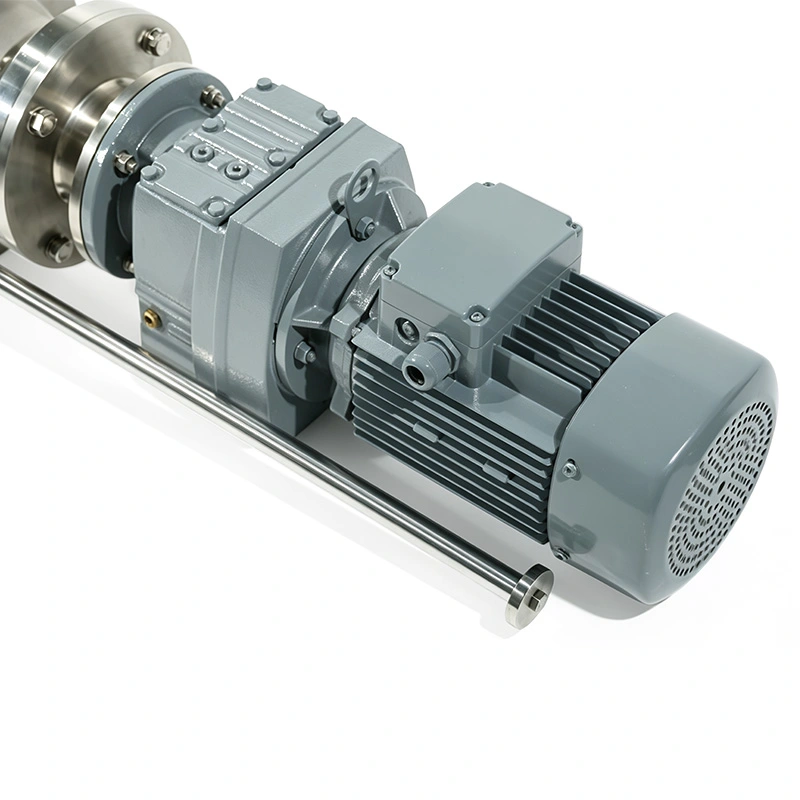

| Actionnement | Moteur à engrenages standard/moteur antidéflagrant |
| Matériel de contact avec le produit | SS316L/SS304 |
| Matériau sans contact avec le produit | SS304 |
| Étanchéité standard | Fermeture non étanche |
| Options de joints | FKM, EPDM, PTFE, silicone |
| Produit Contact Finition | Ra < 0,4 μm |
| Connexion | Bride |
| Normes de connexion | ANSI classe 150, DIN PN10, JIS 10K, HG20592, GB PN10 |
| Considération clé | Sas rotatif sanitaire à nettoyage rapide AVM | Sas rotatif standard |
| Nettoyage | Démontage rapide sans outil | Nécessite généralement plus de travail de démontage |
| Contact produit | Surfaces sanitaires polies | Cela dépend de la conception |
| Accès au rotor | Suppression rapide | Généralement plus d'étapes de maintenance |
| Remontage | Le système de positionnement facilite l'alignement | Un alignement manuel peut être nécessaire |
| Matériels | Options SS304/SS316L | Les options matérielles varient |
| Scellés | Options conformes à la FDA disponibles | Dépend de la configuration |
| Application | Alimentation, produits pharmaceutiques, produits laitiers, biotechnologies, chimie fine | Manutention générale de matériaux en vrac |
Un client du secteur pharmaceutique avait besoin d'un sas rotatif pouvant être ouvert fréquemment pour le nettoyage sans de longues procédures de maintenance. Le client a choisi la conception à nettoyage rapide AVM car le rotor pouvait être retiré sans outils conventionnels. Après le nettoyage, le système de positionnement a permis de simplifier le réalignement du rotor et de réduire travaux de remontage.
Un client du secteur de la transformation alimentaire a utilisé la vanne rotative située sous une trémie de stockage de poudre pour une alimentation continue en ingrédients. Le client s'est concentré sur des surfaces hygiéniques et une décharge stable. Le Ra < 0,4 μm de finition en contact avec le produit et la construction en acier inoxydable poli a permis de répondre aux exigences de nettoyage du client tout en maintenant une flux de matière.
Un client a intégré le sas rotatif dans une ligne de transport pneumatique où une alimentation stable et une isolation sous pression étaient importants. La vanne assurait une décharge continue du matériau tout en maintenant la différence de pression requise entre la trémie et le pipeline de transport, aidant le client à obtenir des performances de transport plus stables.
AVM détient plusieurs certifications et qualifications de conformité internationales, notamment les normes sanitaires 3-A, ISO Conformité 9001, CE et FDA. Ces certifications soutiennent l'engagement d'AVM en faveur d'une conception hygiénique et d'une qualité constante contrôle et fabrication fiable pour les produits alimentaires, pharmaceutiques, laitiers, biotechnologiques et autres traitements sanitaires candidatures.
Le sas rotatif sanitaire à nettoyage rapide est conçu pour prendre en charge les environnements de fabrication conformes aux BPF, avec surfaces polies en contact avec le produit, construction sanitaire en acier inoxydable et options d'étanchéité conformes aux normes FDA disponibles pour les applications applicables.
Pour les clients achetant des sas rotatifs sanitaires, AVM fournit une certification et une documentation sur les matériaux. selon les exigences du projet, aidant à soutenir les audits de qualité, la validation des équipements et le processus hygiénique conformité.
Il convient aux aliments et boissons, aux produits pharmaceutiques, aux produits laitiers, à la biotechnologie, à la chimie fine et aux batteries au lithium. applications, ainsi que les systèmes de transport pneumatique et de manutention de matériaux en vrac.
Oui. AVM propose différentes configurations de rotor, notamment à palettes droites, à palettes réglables, à poche hélicoïdale/à rayon et conceptions de poches à volume réduit/peu profondes. La sélection peut être basée sur les caractéristiques des matériaux, la capacité requise et conditions d'alimentation.
Les composants en contact avec le produit sont disponibles en SS304 et SS316L. Différentes options de revêtement de rotor, notamment en nylon, La céramique et le PTFE sont également disponibles pour répondre à des exigences spécifiques de manipulation de matériaux.
Les options disponibles incluent FKM (Viton), EPDM, PTFE et Silicone. Des matériaux d'étanchéité conformes à la FDA peuvent être sélectionnés pour applications de traitement sanitaire applicables.
Oui. La conception à nettoyage rapide permet de retirer rapidement le rotor et les composants internes sans recourir aux méthodes conventionnelles. outils. Cela permet un accès plus facile pour le nettoyage, l’inspection et l’entretien.
Oui. Le sas rotatif peut être utilisé dans les systèmes de transport pneumatique à pression positive et sous vide, offrant alimentation continue du matériau tout en aidant à maintenir l’isolation sous pression.
La valve convient aux poudres, granulés, flocons et autres solides en vrac, notamment l'amidon, le lait en poudre, le café. poudre, sucre, poudres pharmaceutiques, pigments, additifs, graphite et matériaux pour batteries.
La plage de températures de fonctionnement standard est de -20°C à +150°C, en fonction du matériau d'étanchéité sélectionné et de la température réelle. conditions de traitement.
