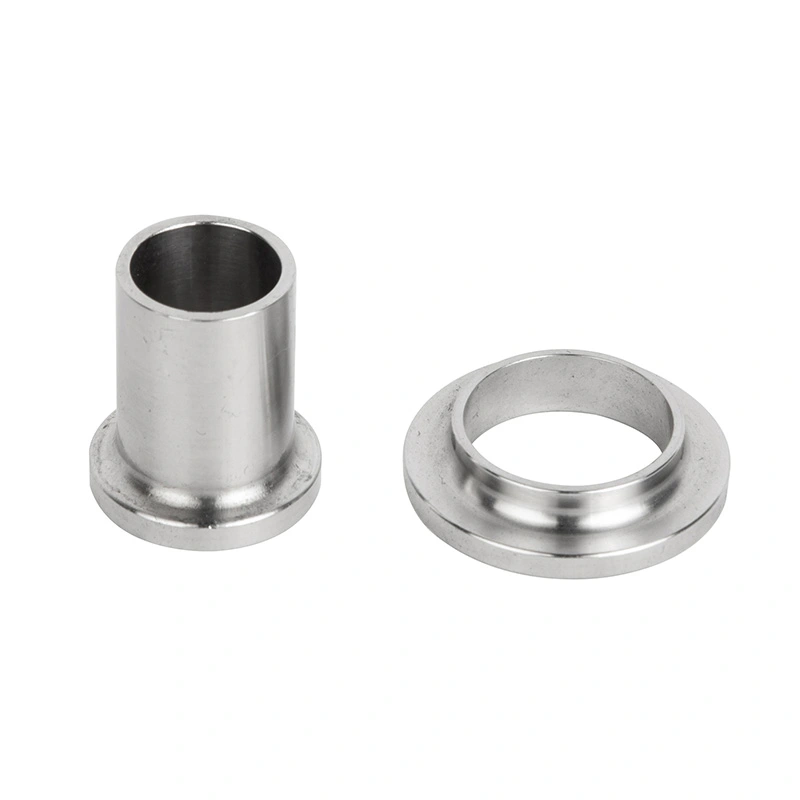

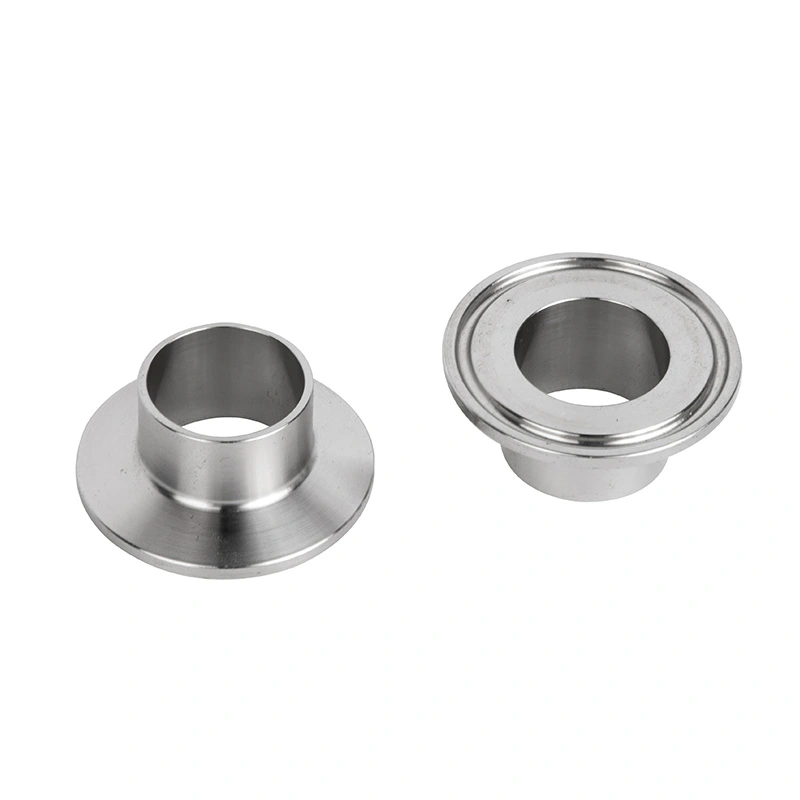

La virole hygiénique BS 4825 est principalement fabriquée en acier inoxydable 316L (1.4404) pour les applications nécessitant bonne résistance à la corrosion, résistance mécanique et performances hygiéniques. Une option en acier inoxydable 304 est également disponible pour les applications où les exigences matérielles sont moins exigeantes.
Conçue selon la norme BS 4825 partie 3, la virole est disponible dans des tailles allant de 1/2" à 8". Son usiné avec précision la face d'étanchéité et la surface interne lisse aident à réduire la rétention de produit et prennent en charge les procédures de nettoyage CIP/SIP.
La virole AVM respecte les exigences dimensionnelles associées aux viroles hygiéniques BS 4825 partie 3. Il est conçu à utiliser avec des raccords de serrage sanitaires compatibles, permettant de connecter des équipements de traitement et des sections de canalisation et déconnecté sans couper ni ressouder le tuyau.
Cela rend la connexion adaptée aux systèmes où une inspection régulière, un nettoyage, un remplacement de composants ou un entretien du matériel est nécessaire.
L'acier inoxydable 316L / 1.4404 est le matériau standard pour les applications nécessitant une plus grande résistance à la corrosion et performances hygiéniques. Il est couramment sélectionné pour les produits pharmaceutiques, biotechnologiques, laitiers, alimentaires et de haute pureté. systèmes de processus.
L'acier inoxydable 304 est disponible comme alternative pour les applications appropriées où le milieu de traitement et les conditions environnementales ne nécessitent pas la résistance supplémentaire à la corrosion du 316L.
La sélection des matériaux doit être basée sur le fluide de traitement, les produits chimiques de nettoyage, la température de fonctionnement et les paramètres applicables. exigences du projet.
La virole hygiénique BS 4825 utilise une connexion à pince sanitaire qui fonctionne avec un joint et une pince compatibles. Ceci la configuration permet à la connexion d'être assemblée et démontée relativement rapidement par rapport à la connexion permanente connexions soudées.
Pour une étanchéité correcte, la virole, le joint et le collier doivent être sélectionnés comme un ensemble compatible avec des dimensions correspondantes.
L’état de surface interne d’une virole sanitaire affecte directement la rétention du produit et les performances de nettoyage. MAV La virole BS 4825 utilise une surface interne lisse avec une finition standard de Ra ≤ 0,8 μm.
L'alésage lisse réduit les zones où les fluides de traitement peuvent s'accumuler et permet un nettoyage et un drainage plus efficaces. La ferrule peut être incorporée dans les systèmes de tuyauterie sanitaire en utilisant les procédures CIP et SIP, à condition que le l'ensemble complet et ses composants d'étanchéité sont adaptés aux conditions de nettoyage et de stérilisation spécifiées.
Pour les applications de haute pureté, les acheteurs peuvent spécifier la finition de surface et la documentation requises avant la production.
La virole AVM Hygienic BS 4825 est conçue pour les systèmes de traitement sanitaire où la construction hygiénique, les matériaux la compatibilité, l’état de la surface et la nettoyabilité sont importants. Les configurations de produits peuvent être sélectionnées en fonction aux exigences associées aux normes sanitaires 3-A, aux principes de conception hygiénique de l'EHEDG et au contact alimentaire de la FDA exigences matérielles.
Les exigences de conformité applicables dépendent de la qualité de l'acier inoxydable, de la finition de surface, du matériau du joint et configuration complète de la connexion. AVM peut confirmer la documentation applicable en fonction du produit spécifique et les exigences du projet.
Pour les applications de transformation des aliments et des produits laitiers, la virole peut être spécifiée conformément aux normes sanitaires 3-A applicables. exigences, en tenant compte des surfaces lisses en contact avec le produit, de la nettoyabilité et de la connexion hygiénique conception.
La virole peut être intégrée dans des systèmes de tuyauterie conçus selon les principes de conception hygiénique EHEDG, en particulier pour les applications où une faible rétention de produit, un nettoyage efficace et des conditions de processus hygiéniques sont requis.
Pour les applications agroalimentaires impliquant un contact avec le produit, des matériaux et des configurations d'étanchéité appropriés peuvent être sélectionnés selon les exigences applicables de la FDA. La documentation spécifique de la FDA doit être confirmée conformément le matériau et la configuration du joint fournis.
| Article | Spécification |
| Produit | Virole hygiénique BS 4825 |
| Standard | BS 4825 Partie 3 |
| Matériau standard | Acier inoxydable 316L / 1.4404 |
| Matériel optionnel | Acier inoxydable 304 |
| Gamme de tailles | 1/2" – 8" |
| Finition de surface | Ra ≤ 0,8 μm |
| Type de connexion | Virole de serrage |
| Méthode de scellement | Joint Sanitaire Compatible + Collier de Serrage |
| Nettoyage | Compatible CIP/SIP |
| Exigences hygiéniques | Configuration applicable 3-A / EHEDG / FDA |
| Application | Systèmes de tuyauterie hygiéniques et de haute pureté |
Les dimensions suivantes couvrent les tailles de viroles courantes fournies pour les applications de tuyauterie sanitaire. Les acheteurs doivent confirmer le diamètre extérieur du tube et les dimensions de raccordement requis avant de commander.
| Diamètre extérieur du tube | Longueur de la virole | Diamètre extérieur de la bride |
| 1/2" (12,7 mm) | 21,5 mm | 25,4 millimètres |
| 1" (25,4 mm) | 21,5 mm | 50,5 mm |
| 2" (50,8 mm) | 21,5 mm | 64,0 millimètres |
| 3" (76,2 millimètres) | 21,5 mm | 91,0 millimètres |
| 4" (101,6 mm) | 21,5 mm | 119,0 millimètres |
| 6" (152,4 mm) | 28 mm | 167,0 millimètres |
La virole peut être utilisée dans les lignes de processus sanitaires pour le transfert de liquides, les connexions d'équipements et les processus propres. systèmes. Sa configuration de serrage permet également de retirer les composants connectés pour l'inspection et la maintenance.
Les applications typiques incluent la transformation des boissons, la production d'aliments liquides, le transfert d'ingrédients et les applications sanitaires. systèmes où une résistance à la corrosion et des raccords de tuyauterie nettoyables sont requis.
Les viroles en acier inoxydable 316L conviennent au lait, à la crème, au yaourt et à d'autres systèmes de transformation des produits laitiers où l'hygiène est assurée. les connexions et les nettoyages fréquents font partie de la production normale.
La virole hygiénique BS 4825 peut être installée dans les équipements sanitaires de brassage et de boissons, y compris la tuyauterie. connexions entre les réservoirs, les pompes, les vannes et autres composants du processus.
Pour les systèmes de liquides de haute pureté, la surface interne lisse et le raccord à pince sanitaire contribuent à créer un espace nettoyable. disposition de la tuyauterie. Le matériau final, la finition de surface, le joint et la procédure de nettoyage doivent être sélectionnés en fonction à la spécification du processus.
La virole doit correspondre au diamètre extérieur réel du tube et aux dimensions BS 4825 applicables. Taille nominale du tuyau seul ne doit pas être utilisé lors de la commande de composants de remplacement.
Le 316L est généralement préféré pour les applications sanitaires, pharmaceutiques, biotechnologiques, laitières et sensibles à la corrosion. candidatures. Le 304 peut être envisagé lorsque sa résistance à la corrosion est suffisante pour l’environnement du procédé.
Une finition standard Ra ≤ 0,8 μm convient à de nombreuses applications sanitaires. Projets avec une propreté plus stricte les exigences peuvent spécifier une finition de surface plus lisse, le cas échéant.
Une virole sanitaire nécessite un joint et un collier compatibles pour former la connexion complète. Les dimensions et Le matériau de ces composants doit être vérifié ensemble pour garantir un assemblage et une étanchéité appropriés.
Les acheteurs doivent fournir les produits chimiques de nettoyage, la température, les conditions de stérilisation et les conditions de fonctionnement attendues. environnement lors de la sélection des composants de virole et d’étanchéité pour les systèmes CIP/SIP.
AVM fournit des viroles sanitaires BS 4825 pour les projets de tuyauterie hygiénique nécessitant différentes tailles, qualités de matériaux, finitions de surface et configurations de connexion.
Pour un devis et une confirmation technique, les acheteurs peuvent fournir le diamètre extérieur du tube, la qualité du matériau, la quantité, la finition de surface, Exigences en matière de joint et application.
Pour les projets pharmaceutiques, biotechnologiques, alimentaires, laitiers, de boissons et de haute pureté, AVM peut confirmer les configuration du produit et documentation technique disponible selon les exigences spécifiques de la commande.
La virole est conçue conformément aux exigences de la norme BS 4825 partie 3 pour les viroles hygiéniques et est destinée à des utilisations compatibles. systèmes de tuyauterie à pince sanitaire.
Le matériau standard est l’acier inoxydable 316L / 1.4404. L'acier inoxydable 304 peut également être fourni pour des candidatures.
La gamme de tailles fournie est de 1/2" à 8". Les tailles courantes incluent 1/2", 1", 2", 3", 4" et 6". Les dimensions exactes doivent être confirmé par rapport à la norme de tube requise avant de commander.
Oui. La virole peut être utilisée dans les systèmes de tuyauterie sanitaire pharmaceutiques et biotechnologiques lorsque le matériau sélectionné, la finition de surface, le joint et la configuration complète du système répondent aux exigences hygiéniques du projet.
La virole peut être configurée conformément aux exigences applicables 3-A, EHEDG et FDA. La conformité exacte et la documentation dépendent du matériau, de la finition de surface, du joint et de la configuration spécifique du produit. Les acheteurs devraient confirmer la documentation requise auprès d’AVM avant de commander.
L'état de surface standard est Ra ≤ 0,8 μm. Si le projet nécessite une spécification de surface différente, les acheteurs doivent indiquer la finition souhaitée lors de la demande de devis.
Oui. La virole peut être intégrée aux systèmes de tuyauterie sanitaire compatibles CIP/SIP. La connexion complète L'ensemble, y compris le joint et le collier, doit être adapté aux conditions réelles de nettoyage et de stérilisation.
La virole est le composant de connexion du tube. Un collier et un joint compatibles peuvent être spécifiés en fonction du projet exigences. Les acheteurs doivent confirmer s’ils ont besoin d’une virole individuelle ou d’un ensemble de connexion complet.
L'acier inoxydable 316L est généralement recommandé pour une résistance plus élevée à la corrosion et des applications hygiéniques exigeantes. L'acier inoxydable 304 peut être utilisé lorsque le milieu de traitement et l'environnement d'exploitation sont compatibles avec son matériau. propriétés.
