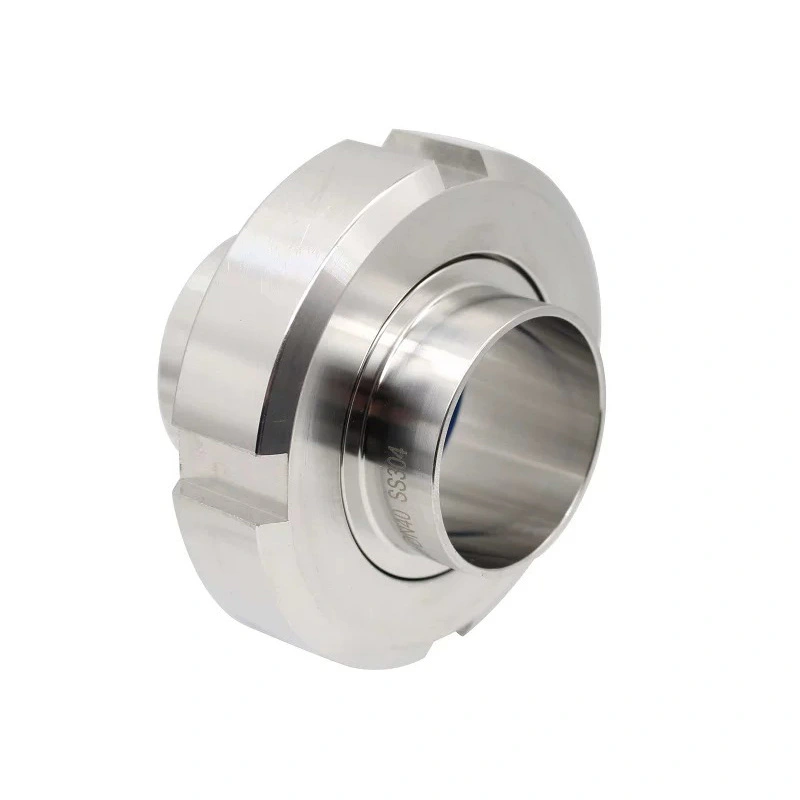

Le raccord de tuyau hygiénique SMS Union est fabriqué en acier inoxydable SUS304/1.4301 ou SUS316L/1.4404 et conçu selon les exigences du syndicat d'hygiène SMS 1145. Les surfaces de connexion et d'étanchéité usinées avec précision aident maintenir un joint fiable tandis que la surface interne lisse réduit la rétention du produit dans la chaîne de traitement.
AVM SMS Union Pipefitting convient aux produits laitiers, aux aliments et boissons, au brassage, aux produits pharmaceutiques, à la biotechnologie, aux cosmétiques, et autres systèmes de traitement de liquides hygiéniques, en particulier lorsque la nettoyabilité et l'entretien pratique des pipelines sont importants.
Le syndicat est conçu conformément aux exigences SMS 1145 pour les raccordements de tuyauterie sanitaire. La structure standardisée aide à faciliter la compatibilité avec les composants sanitaires SMS correspondants et permet aux ingénieurs de construire des composants réparables systèmes de tuyauterie de processus.
Le format union est particulièrement utile pour les canalisations qui doivent être ouvertes périodiquement pour le remplacement des équipements, inspection, nettoyage ou modification de la chaîne de traitement.
AVM propose des options de matériaux SUS304/1.4301 et SUS316L/1.4404.
Le SUS304 convient aux applications générales de traitement sanitaire où la résistance à la corrosion standard est suffisante. Le SUS316L offre une résistance à la corrosion plus élevée et est couramment sélectionné pour les secteurs pharmaceutique, biotechnologique, laitier et environnements de processus plus exigeants.
La sélection des matériaux doit tenir compte du milieu de traitement, des produits chimiques de nettoyage, de la température de fonctionnement et des paramètres applicables. exigences de l’industrie.

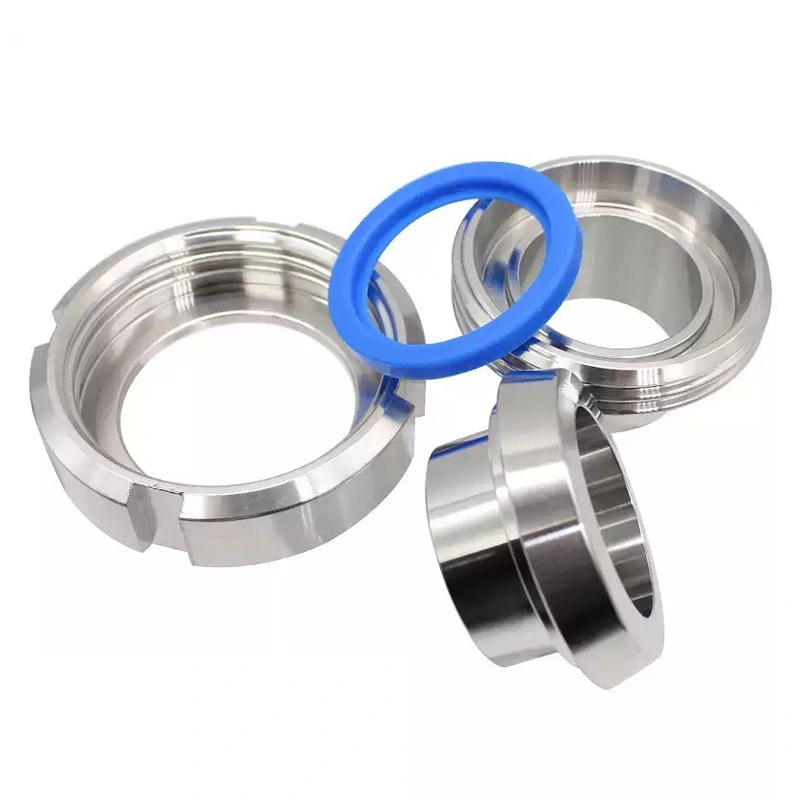

Différentes conditions d'installation nécessitent différentes dispositions de connexion. AVM SMS Union Pipefitting peut être fourni dans des configurations d'union filetée, d'union soudée et d'union mâle/femelle.
Cela permet aux acheteurs de sélectionner la structure de connexion en fonction de la tuyauterie existante, de l'interface de l'équipement, méthode d'installation et exigences de maintenance.
L’interface d’étanchéité est l’une des considérations les plus importantes lors du choix d’un raccord sanitaire. Les syndicats AVM SMS utilisent Surfaces d'étanchéité usinées avec précision et matériaux d'étanchéité sanitaires compatibles pour aider à réduire les fuites en temps normal. opération.
Les matériaux d'étanchéité disponibles incluent l'EPDM, le FKM, le PTFE et le silicone, permettant de sélectionner la configuration d'étanchéité en fonction du milieu de traitement et des conditions opératoires.
L'état de surface standard est Ra ≤ 0,8 μm. La surface interne lisse aide à réduire les zones où les fluides de procédé peuvent restent et soutiennent les procédures de nettoyage dans les systèmes de tuyauterie hygiéniques.
| Article | Spécification |
| Produit | Raccord de tuyau hygiénique SMS Union |
| Standard | SMS 1145 |
| Gamme de tailles | DN10 – DN100 |
| Matériel | SUS304/1.4301, SUS316L/1.4404 |
| Matériau du joint | EPDM / FKM / PTFE / Silicone |
| Finition de surface standard | Ra ≤ 0,8 μm |
| Types de connexion | Union filetée / Union soudée / Union mâle-femelle |
| Nettoyage | Compatible CIP/SIP |
| Application | Systèmes de tuyauterie de processus hygiéniques |
La structure syndicale permet de séparer les composants connectés sans couper le pipeline. Ceci est utile lorsque les pompes, vannes, instruments, réservoirs ou autres équipements de traitement doivent être inspectés ou remplacés.
Pour les usines avec un entretien régulier de la production, un raccord union amovible peut réduire le travail impliqué dans accéder à des sections individuelles du système de tuyauterie.
La connexion doit être assemblée en utilisant le joint et la méthode de serrage appropriés. Un serrage excessif doit être éviter car cela pourrait endommager les composants d’étanchéité ou affecter les performances de connexion.
Le raccord de tuyauterie hygiénique SMS Union peut être intégré aux systèmes de tuyauterie sanitaire par nettoyage CIP et SIP. procédures, à condition que le matériau et le joint sélectionnés soient compatibles avec les produits chimiques de nettoyage, la température, pression et conditions de stérilisation.
Les connexions sanitaires doivent fournir plus qu’un simple assemblage mécanique. Leur géométrie interne, leur structure d'étanchéité, la finition de la surface et le choix des matériaux influencent tous le nettoyage et le contrôle de la contamination.
Le raccord de tuyauterie AVM Hygienic SMS Union utilise un chemin d'écoulement interne lisse et une construction en acier inoxydable pour réduire rétention du produit et soutien au traitement hygiénique.
Pour les projets pharmaceutiques, biotechnologiques, alimentaires et laitiers, les acheteurs doivent évaluer l'ensemble de la tuyauterie complet, y compris les tubes, les raccords, les joints, les vannes, la qualité du soudage et les procédures de nettoyage, plutôt que d'évaluer les syndicat de manière indépendante.
Les raccords SMS conviennent aux lignes de transformation laitière utilisées pour le lait, la crème, le yaourt et d'autres produits laitiers liquides. Le la structure de connexion amovible est utile pour les équipements nécessitant une inspection et un nettoyage réguliers.
Le syndicat peut être utilisé dans la production de boissons, la transformation des aliments liquides, le transfert d'ingrédients et les services sanitaires. tuyauterie où des connexions nettoyables sont requises.
Dans les équipements de brassage, les raccords peuvent connecter des réservoirs, des pompes, des vannes et des canalisations de traitement tout en autorisant certains composants à démonter pour maintenance.
La construction SUS316L et les matériaux d'étanchéité compatibles rendent le raccord adapté à la tuyauterie de processus propre utilisée dans installations pharmaceutiques et biotechnologiques. Les exigences finales en matière de matériau et de surface doivent être sélectionnées en fonction de la spécification spécifique du processus.
L'union peut être appliquée aux lignes de traitement de liquides sanitaires pour les cosmétiques et les produits chimiques appropriés où une résistance à la corrosion, une nettoyabilité et des connexions maintenables sont requises.
| Matériau du joint | Considération de sélection typique |
| EPDM | Convient à de nombreuses applications sanitaires générales et à base d'eau |
| FKM | Convient là où une résistance chimique et thermique plus élevée est requise |
| PTFE | Convient aux exigences exigeantes en matière de compatibilité chimique |
| Silicone | Couramment sélectionné pour les applications nécessitant une étanchéité sanitaire flexible |
| Base de sélection | Milieu de traitement, température, pression, produits chimiques de nettoyage et conditions de stérilisation |
Le matériau réel du joint doit être confirmé par rapport au fluide de traitement et aux conditions de fonctionnement avant de commander.
La plage disponible est DN10 – DN100. La taille du raccord doit correspondre au raccordement du tube ou de l'équipement existant. plutôt que d’être sélectionné uniquement en fonction du débit attendu.
Le SUS304 convient à de nombreuses applications sanitaires générales, tandis que le SUS316L est normalement préféré pour une corrosion plus élevée. résistance et des conditions de processus hygiéniques plus exigeantes.
Les configurations filetées, soudées et mâles/femelles répondent à différentes exigences d'installation. Les acheteurs devraient vérifier le interface de pipeline existante avant de sélectionner l’union.
L'EPDM, le FKM, le PTFE et le silicone ont des caractéristiques différentes de résistance aux produits chimiques et à la température. Le sceau doit être sélectionnés en fonction du processus réel et des conditions de nettoyage.
AVM fournit des raccords de tuyauterie hygiéniques SMS dans différentes tailles, qualités d'acier inoxydable, configurations de connexion, et matériaux d'étanchéité pour les projets de tuyauterie de processus hygiénique.
Lorsqu'ils demandent un devis, les acheteurs peuvent fournir la taille DN, la qualité du matériau, le type de connexion, le matériau du joint, quantité, finition de surface et application.
Pour les projets laitiers, alimentaires, de boissons, pharmaceutiques, biotechnologiques, cosmétiques et autres projets de processus propres, AVM peut confirmer la configuration appropriée et la documentation technique disponible selon les exigences spécifiques de la commande.
Le produit est conçu selon les exigences du syndicat d'hygiène SMS 1145 et est destiné aux sanitaires compatibles systèmes de tuyauterie de processus.
Les options de matériaux standard sont SUS304/1.4301 et SUS316L/1.4404. La note appropriée doit être sélectionnée selon le milieu de traitement et les exigences de corrosion.
La gamme de tailles standard va du DN10 au DN100. La taille requise doit être adaptée au tube sanitaire existant et connexion de l'équipement.
Les options disponibles incluent l'EPDM, le FKM, le PTFE et le silicone. Le matériau correct dépend du milieu de traitement, température, pression, produits chimiques de nettoyage et conditions de stérilisation.
Oui. Le raccord peut être intégré dans des systèmes sanitaires compatibles CIP/SIP, à condition que le joint d'étanchéité choisi Le matériau et l'ensemble de connexion complet sont adaptés aux conditions réelles de nettoyage et de stérilisation.
Un raccord soudé crée un joint de tuyau permanent, tandis qu'un raccord-union fournit un raccord amovible. Les syndicats SMS sont particulièrement utile lorsque des équipements ou des sections de pipeline doivent être régulièrement inspectés, remplacés ou démontés.
Toutes les applications pharmaceutiques ne nécessitent pas la même configuration matérielle. Cependant, le SUS316L est généralement sélectionné pour les environnements de processus exigeants, hygiéniques et sensibles à la corrosion. La qualité finale du matériau doit être déterminée selon les spécifications du processus.
L'état de surface standard est Ra ≤ 0,8 μm. Si un projet nécessite une spécification de surface différente, celle-ci doit être confirmé avec AVM avant la production.
Le délai de production standard est de 7 à 10 jours. Le calendrier réel dépend de la quantité commandée, de la disponibilité des matériaux, spécifications du produit et exigences de personnalisation. Les commandes urgentes doivent être confirmées auprès d’AVM avant de passer commande.
Les conditions standard sont un dépôt de 30 % et un solde de 70 % avant expédition par T/T ou L/C. Les commandes de petite valeur doivent être payées dans son intégralité avant la production.
Les produits sont solidement emballés dans des caisses en papier et en bois pour le transport international. Dispositions d'emballage peut être confirmé en fonction de la quantité commandée et des exigences d'expédition.
