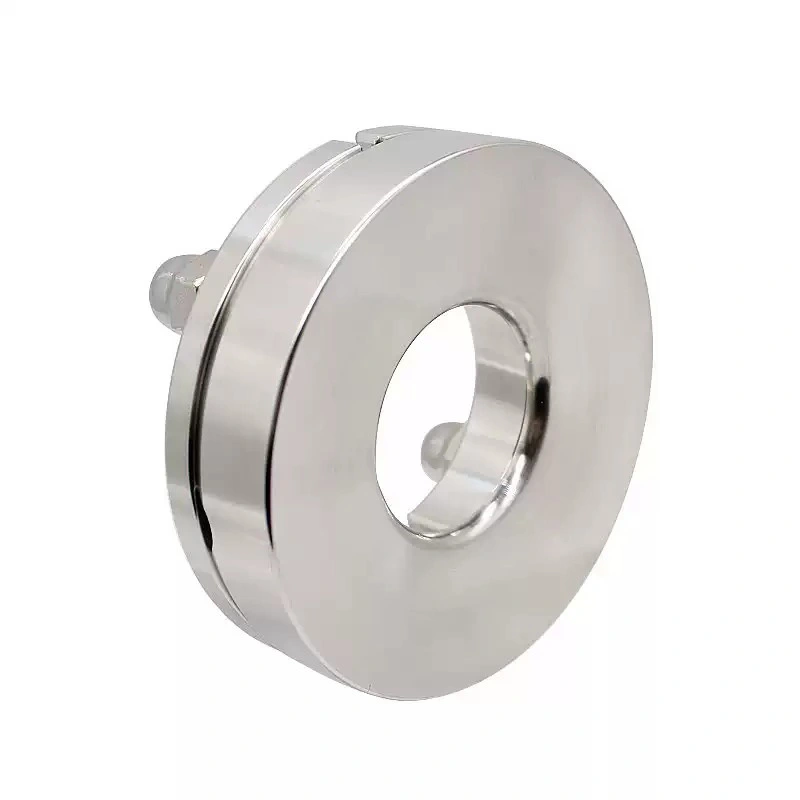

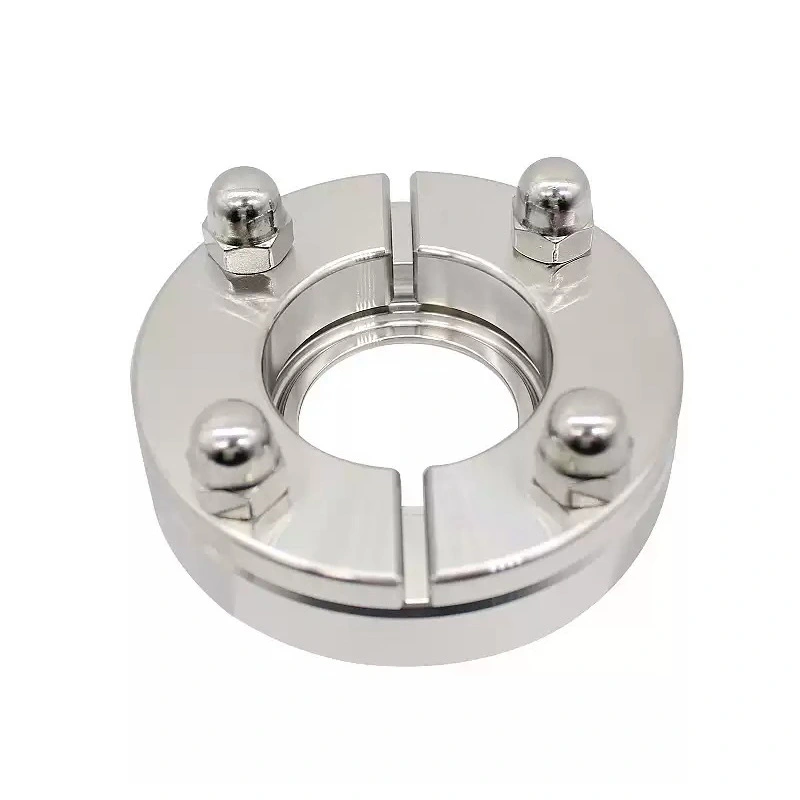

Fabriquée en acier inoxydable SUS316, la bride de réservoir stérile en acier inoxydable offre une résistance à la corrosion et stabilité mécanique pour des environnements de traitement hygiéniques. L'interface stérile NA et la connexion par pince TC permettent les composants sanitaires compatibles doivent être installés, retirés, inspectés et entretenus efficacement.
La bride convient aux secteurs de l'alimentation et des boissons, des produits laitiers, des produits biopharmaceutiques, des semi-conducteurs, de l'électronique, des salles blanches et systèmes de traitement de haute pureté. Sa structure de drainage aide à réduire l'accumulation de liquide autour de la rainure de montage, tandis que la structure de connexion hygiénique permet une installation nettoyable et stable.
La bride de réservoir stérile en acier inoxydable AVM fournit une interface hygiénique dédiée entre le réservoir et le réservoir monté. équipement de traitement. Il peut être utilisé pour les capteurs de température, les capteurs de niveau, les vannes d'échantillonnage, les équipements de serrage TC et autres instruments sanitaires compatibles. Selon la conception du réservoir, la bride peut être positionnée sur le dessus du réservoir, fond ou paroi latérale.
Le produit est fabriqué en acier inoxydable SUS316, offrant une résistance à la corrosion et une stabilité mécanique pour environnements exposés à l’humidité, aux procédures de nettoyage et aux fluides de traitement. La construction en acier inoxydable est convient aux applications où la propreté de l'équipement et la pureté des processus sont importantes.

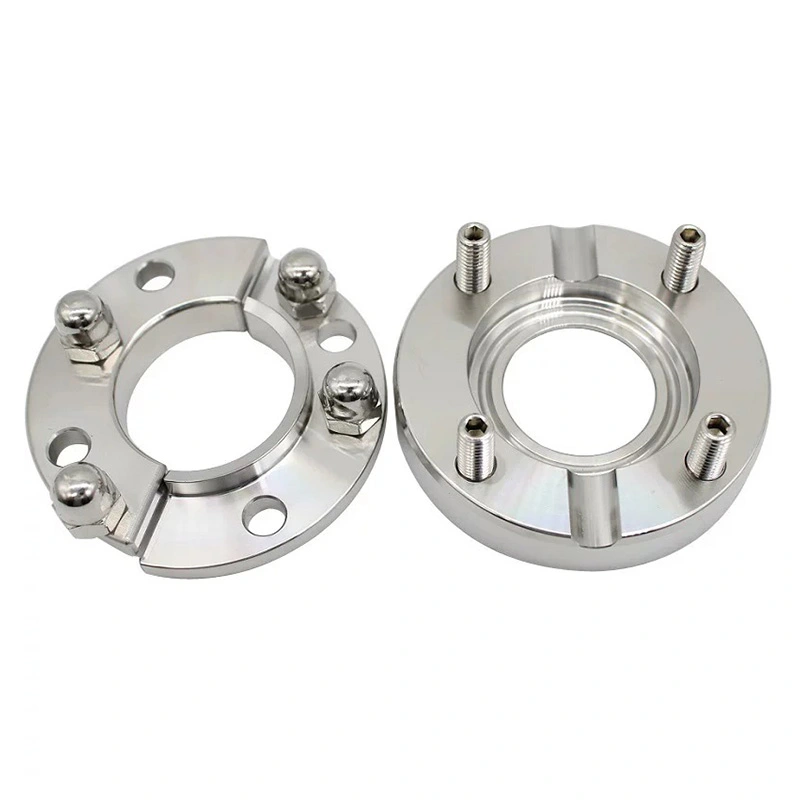

La bride intègre un trou de drainage dans la rainure de montage pour aider à éliminer la condensation, le liquide résiduel et impuretés de la zone d'interface. Cette structure aide à réduire l'accumulation de liquide, à garder la zone de montage plus propre, et réduire les risques de corrosion liés à l'humidité pendant le fonctionnement.
Les surfaces de raccordement sont conçues pour les équipements de process sanitaires, avec une structure lisse destinée à réduire les surfaces où les contaminants peuvent s’accumuler. La distance de surface fixe est conçue pour rester proche de la distance correspondante Distance de surface de contact, aidant à fournir une connexion stable entre la bride et l'équipement compatible.
La bride de réservoir stérile en acier inoxydable AVM est conçue pour les systèmes utilisant CIP (Clean-in-Place) et SIP. (stérilisation sur place). Sa construction en acier inoxydable et sa structure hygiénique lui permettent d'être incorporé dans les équipements de traitement où le nettoyage et la stérilisation font partie de la production de routine.
La température, la pression, la concentration chimique et la durée de stérilisation réelles du CIP/SIP doivent être évaluées. selon le système complet installé et les composants connectés.
L'interface stérile NA / connexion à pince TC fournit une interface de montage pratique pour les sanitaires compatibles équipement. La connexion par pince permet d'installer et de retirer efficacement les composants du processus pour l'inspection, l'étalonnage, le remplacement ou la maintenance.
La bride peut être utilisée pour monter des capteurs, des équipements d'échantillonnage et des composants de processus sanitaires sur des réservoirs utilisés pour transformation des boissons, des ingrédients alimentaires et des aliments liquides.
Il convient aux réservoirs hygiéniques et aux cuves de traitement utilisés pour le lait, les ingrédients laitiers et autres produits laitiers liquides. produits nécessitant des raccords de réservoir nettoyables.
La bride peut être intégrée aux réservoirs et cuves sanitaires pour les applications de surveillance des processus et d'échantillonnage où le contrôle de la contamination et la nettoyabilité sont importants.
Il convient aux équipements de traitement de haute pureté nécessitant une construction en acier inoxydable et une connexion contrôlée. interfaces.
Le produit peut être utilisé comme interface de montage pour les instruments sanitaires et les équipements de réservoir compatibles dans des environnements contrôlés. environnements de production.

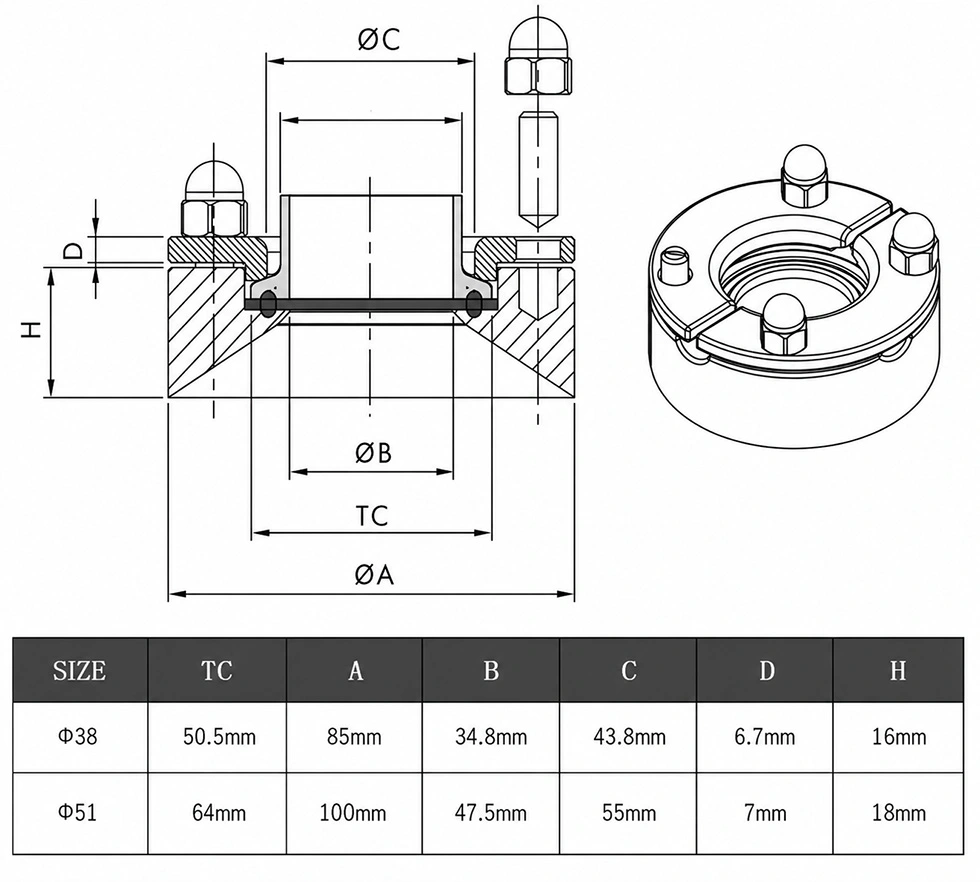

| Article | Spécification |
| Matériel | Acier inoxydable SUS316 |
| Interface | Interface stérile NA / Connexion à pince TC |
| Type de connexion | Connexion de montage sur réservoir hygiénique |
| Position d'installation | Dessus du réservoir / Fond du réservoir / Paroi latérale du réservoir |
| Application | Installation du capteur, installation de la vanne d'échantillonnage, connexion de l'équipement du réservoir |
| Nettoyage | Compatible CIP/SIP |
| Drainage | Trou de drainage intégré |
Pour les projets de traitement sanitaire applicables, la configuration du produit peut être spécifiée selon 3-A Sanitary Exigences des normes. Les acheteurs doivent confirmer la portée et la documentation de la certification 3-A requises conformément à l'application réelle et la configuration commandée.
Pour les équipements hygiéniques utilisés dans les environnements alimentaires, laitiers, pharmaceutiques et autres environnements de transformation propres, les la configuration peut être évaluée par rapport aux exigences de conception hygiénique de l’EHEDG. La certification applicable doit être confirmé pour la configuration spécifique du produit.
Les matériaux et les composants d'étanchéité peuvent être spécifiés conformément aux exigences applicables de la FDA, contribuant ainsi à répondre exigences de contact avec les matériaux pour les applications de traitement sanitaire. La documentation exacte de la FDA doit être confirmée selon le matériau et la configuration choisis.
Pour la sélection des brides de réservoir, la compatibilité des connexions est plus importante que le simple choix d'une taille nominale. Acheteurs doit confirmer la position d'installation du réservoir, les spécifications de l'interface NA, la taille de connexion de la pince TC, connectée modèle de capteur ou de vanne d'échantillonnage, qualité d'acier inoxydable, exigences d'étanchéité, conditions CIP/SIP et requis documentation de certification avant de commander.
La fourniture du dessin du réservoir ou des spécifications de l'équipement connecté peut aider AVM à déterminer la bride appropriée. configuration.
Une structure d'installation typique est Réservoir sanitaire → Bride de réservoir → Connexion par pince TC → Capteur ou vanne d'échantillonnage. Cet agencement fournit un point de montage dédié tout en permettant au composant connecté d'être retiré pour inspection, nettoyage, étalonnage ou remplacement.
Il est principalement utilisé pour installer des capteurs de température, des capteurs de niveau, des vannes d'échantillonnage et des sanitaires TC compatibles. équipements sur les réservoirs et les cuves de traitement.
Il peut être configuré pour une installation sur la paroi supérieure, inférieure ou latérale d'un réservoir sanitaire, selon le réservoir exigences en matière de structure et d’équipement de traitement.
Le matériau standard est l’acier inoxydable SUS316. Si une documentation spécifique sur une nuance ou un matériau d'acier inoxydable est requis, les acheteurs doivent le confirmer lors de la demande de devis.
Oui. La bride est conçue pour les systèmes utilisant les processus de nettoyage ou de stérilisation CIP et SIP. Fonctionnement réel les paramètres doivent être évalués en fonction du système complet.
Le produit peut être configuré et documenté conformément aux normes sanitaires applicables 3-A, EHEDG et FDA. exigences. La documentation de certification et de conformité dépend du matériau réel, des composants d'étanchéité, du produit. configuration et application, les acheteurs doivent donc confirmer la documentation requise avant de commander.
Le trou de vidange intégré aide à éliminer la condensation, le liquide résiduel et les impuretés de la rainure de montage, réduisant ainsi rétention de liquide autour de la zone de connexion.
Le produit utilise une interface stérile NA avec une connexion à pince TC pour les équipements de réservoir sanitaire compatibles.
Notre délai de production standard est de 7 à 10 jours. Le délai de livraison réel dépend de la quantité commandée, du produit configuration et disponibilité du matériel. Pour des besoins urgents, contactez AVM pour confirmer la production disponible calendrier.
Nous acceptons un dépôt de 30 %, les 70 % restant étant payés avant expédition via T/T ou L/C. Les commandes de petite valeur doivent être payé en totalité avant la production.
Le produit est soigneusement emballé dans des caisses en papier et en bois pour réduire le risque de dommages pendant le transport.
