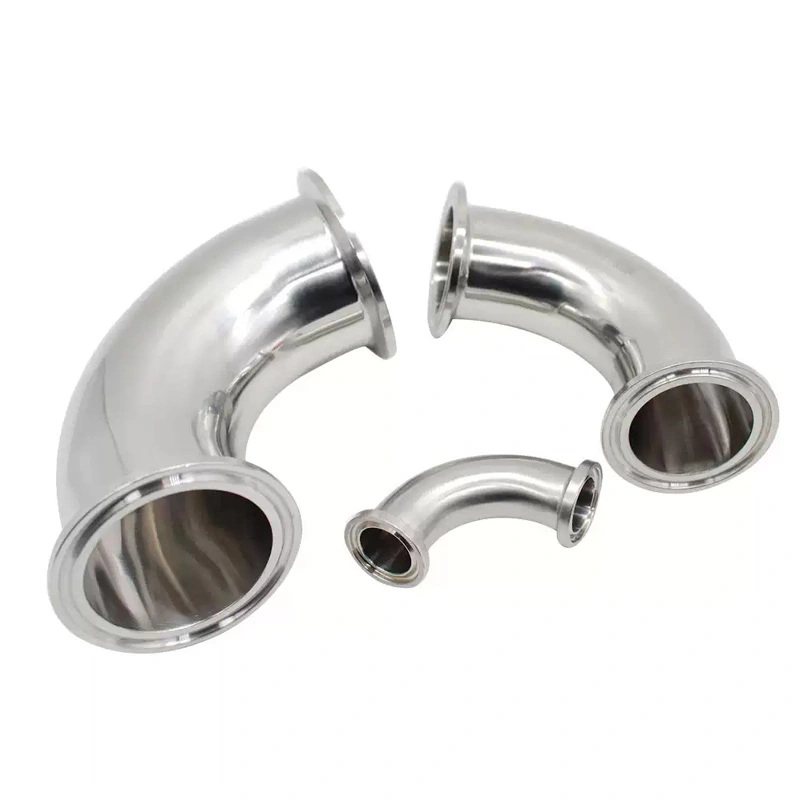

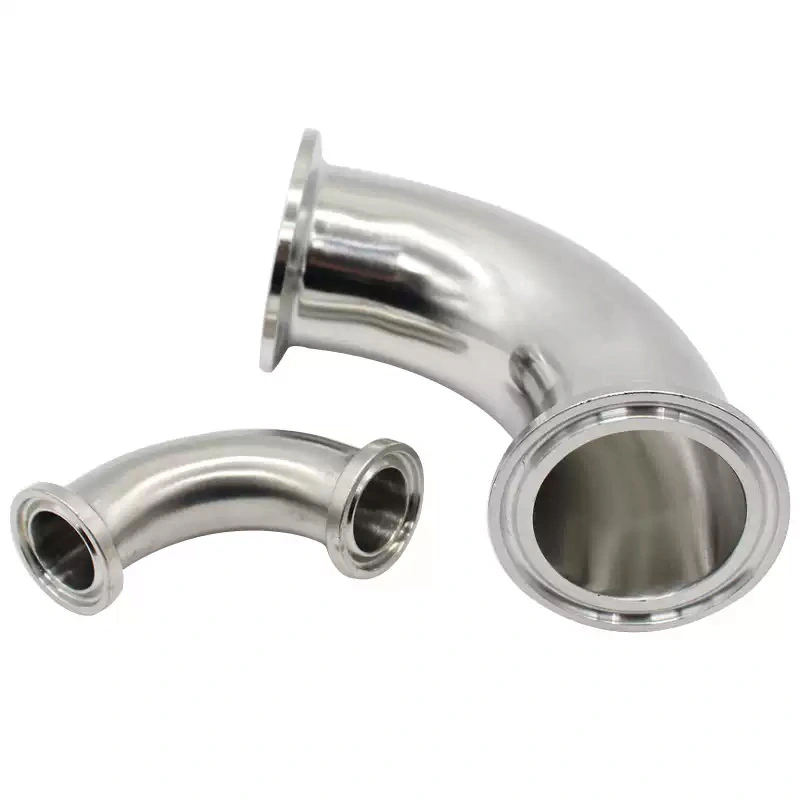

Basée sur les raccords hygiéniques DIN 11852 et la série de tubes DIN 11850, la gamme de coudes et tubes hygiéniques DIN en acier inoxydable couvre les coudes à 45°, les coudes à 90° et les coudes de retour à 180°, avec soudure bout à bout, collier DIN et raccord fileté DIN choix. L'alésage interne lisse aide à réduire l'accumulation de produit et permet un nettoyage et un drainage efficaces pendant le fonctionnement courant du processus.
Pour les systèmes nécessitant une plus grande propreté de surface, l'électropolissage est disponible pour obtenir une finition de surface interne de Ra ≤ 0,4 µm. Les raccords peuvent également être intégrés dans des systèmes de tuyauterie compatibles CIP/SIP selon les exigences de l’installation complète du processus.
La gamme de coudes et de tubes hygiéniques AVM respecte les exigences dimensionnelles DIN pour permettre une installation cohérente avec composants de tuyauterie sanitaire compatibles. Les raccords DIN 11852 peuvent être associés à la série de tubes DIN 11850, aidant ainsi les acheteurs Simplifiez la sélection des composants lors de la conception ou de l'extension des canalisations de procédés sanitaires.
SUS304/1.4301 convient aux applications sanitaires générales où une bonne résistance à la corrosion et mécanique des performances sont requises. SUS316L/1.4404 offre une plus grande résistance à la corrosion et est plus approprié pour environnements de processus pharmaceutiques, biotechnologiques, de haute pureté et chimiquement exigeants.
Différentes dispositions de tuyaux nécessitent différentes configurations de raccords. AVM fournit des coudes à 45° pour une direction progressive changements, coudes à 90° pour un acheminement standard à angle droit et coudes de retour à 180° pour une tuyauterie compacte en forme de U dispositions.
Les options de connexion incluent des connexions à souder bout à bout, à pince DIN et à filetage DIN, permettant de sélectionner les raccords selon la méthode d'installation, les exigences de maintenance et la configuration de la tuyauterie existante.
L’état de la surface interne d’une robinetterie sanitaire affecte directement l’efficacité du nettoyage et la rétention du produit. MAV Le coude et le tube hygiéniques DIN en acier inoxydable utilisent un alésage interne lisse pour minimiser les irrégularités de surface là où les fluides de traitement pourraient s'accumuler.
La finition de surface standard est Ra ≤ 0,8 μm, tandis que l'électropolissage peut fournir une finition interne de Ra ≤ 0,4 μm lorsque une surface plus lisse est nécessaire.
La construction à faible espace mort facilite le nettoyage et le drainage et peut être utilisée dans les systèmes de traitement intégrant les procédures CIP et SIP. Les conditions réelles de nettoyage et de stérilisation doivent être évaluées en fonction au système de tuyauterie complet et aux fluides de traitement.
| Article | Spécification |
| Type de produit | Coude et tube hygiéniques DIN en acier inoxydable |
| Norme de montage | DIN 11852 |
| Norme de tubes | DIN 11850 |
| Matériel | SUS304/1.4301, SUS316L/1.4404 |
| Angles disponibles | 45°, 90°, 180° |
| Rayon de courbure | Rayon long 1,5D |
| Types de connexion | Soudure bout à bout, pince DIN, connexion filetée DIN |
| Taille du tube | DN10 – DN200 |
| Finition de surface standard | Ra ≤ 0,8 μm |
| Surface électropolie | Ra ≤ 0,4 μm En option |
| Conception interne | Alésage interne lisse |
| Nettoyage | Compatible CIP/SIP |
| Application | Systèmes de tuyauterie hygiéniques et de haute pureté |
Les raccords conviennent aux canalisations sanitaires utilisées pour le lait, les boissons, les ingrédients alimentaires liquides, les sauces et autres fluides de procédé. Les surfaces internes lisses aident à réduire la rétention de matériaux et simplifient le nettoyage de routine.
La construction SUS316L et l'électropolissage en option rendent les raccords adaptés à la tuyauterie de processus de haute propreté utilisé dans les installations pharmaceutiques et biotechnologiques. Ils peuvent être incorporés dans des lignes de processus où ils sont contrôlés des conditions de surface et un nettoyage CIP/SIP sont requis.
Le coude et le tube hygiéniques DIN en acier inoxydable peuvent être utilisés pour la transformation du lait, la manipulation de la crème, la production de yaourt et d'autres applications laitières nécessitant des connexions hygiéniques et une résistance fiable à la corrosion.
Les raccords peuvent également être utilisés dans des processus propres et des systèmes de tuyauterie de haute pureté où une faible rétention de produit, un les surfaces internes et une compatibilité dimensionnelle constante sont des critères de sélection importants.
La sélection appropriée du coude et du tube doit prendre en compte le diamètre du tube, l'angle de courbure, le type de connexion et le matériau. qualité et la finition de surface requise. Le raccord sélectionné doit correspondre aux dimensions et à la norme de connexion de la canalisation sanitaire existante.
Pour les installations soudées, des procédures de soudage sanitaires appropriées doivent être utilisées pour maintenir l'intégrité et propreté du chemin d'écoulement interne. Pour les connexions par pince, des joints et des pinces compatibles doivent être sélectionnés selon les conditions du procédé.
Pendant la maintenance, la surface interne doit être inspectée pour détecter les rayures, la corrosion, les dépôts ou d'autres conditions. cela pourrait affecter les performances hygiéniques. Les procédures de nettoyage doivent être établies en fonction du support réel et exigences du processus.
Pour les projets nécessitant des normes d'hygiène reconnues, AVM peut fournir des configurations de produits et de la documentation selon les exigences d'application du client. Les exigences 3-A, EHEDG et FDA peuvent être prises en compte lors de la sélection des matériaux, des finitions de surface, des composants d’étanchéité et de la configuration globale de la tuyauterie sanitaire.
La documentation de certification ou de conformité doit être confirmée auprès d'AVM en fonction du modèle de produit spécifique, les exigences en matière de matériaux, de finition et de commande plutôt que d'être supposées pour chaque configuration.
| Exigence de l'acheteur | Configuration recommandée |
| Tuyauterie sanitaire générale | SUS304/1.4301 |
| Résistance à la corrosion plus élevée | SUS316L/1.4404 |
| Traitement hygiénique standard | Ra ≤ 0,8 μm |
| Une plus grande propreté des surfaces | Electropoli, Ra ≤ 0,4 μm |
| Installation de canalisation permanente | Soudure bout à bout |
| Démontage et entretien faciles | Pince DIN |
| Raccord sanitaire fileté | Connexion filetée DIN |
| Changement de direction du pipeline à 90° | Coude 90° |
| Changement de direction progressif | Coude 45° |
| Acheminement de retour compact | Coude de retour à 180° |
Lors de l’achat de coudes et de tubes sanitaires, la compatibilité dimensionnelle est tout aussi importante que le choix des matériaux. DIN La norme 11852 fournit les spécifications des raccords, tandis que la norme DIN 11850 définit la série de tubes hygiéniques correspondante.
L'utilisation de composants DIN compatibles contribue à réduire les problèmes d'installation causés par des différences dimensionnelles et à les rendre plus faciles à installer. il est plus facile pour les équipes d'ingénierie de configurer les systèmes de tuyauterie sanitaire. Pour les projets de remplacement, les acheteurs doivent confirmer les dimensions du tube existant et les exigences de connexion avant de commander.
AVM prend en charge les projets de tuyauterie sanitaire avec différentes qualités de matériaux, tailles, angles, méthodes de connexion et surfaces. exigences de finition. Les acheteurs peuvent fournir la taille DN requise, la qualité du matériau, l'angle du coude, le type de connexion et la surface. finition et application lors d'une demande de devis.
Pour les projets personnalisés ou de haute pureté, AVM peut confirmer le matériau applicable et la documentation technique selon à la configuration finale.
Les options de matériaux standard sont SUS304/1.4301 et SUS316L/1.4404. Le SUS316L est généralement préféré pour applications nécessitant une plus grande résistance à la corrosion ou une plus grande propreté.
La gamme de produits couvre le DN10 au DN200. La taille requise doit être sélectionnée en fonction du diamètre du tube et du débit exigences du système de tuyauterie sanitaire.
AVM fournit des coudes de retour à 45°, 90° et 180°. Le coude à 90° est couramment utilisé pour les changements de direction standard, tandis que Les configurations à 45° et 180° sont sélectionnées en fonction de la disposition spécifique du pipeline.
Oui. La finition de surface interne standard est Ra ≤ 0,8 μm, et une finition électropolie en option de Ra ≤ 0,4 μm est disponible pour les applications nécessitant une surface interne plus lisse.
Oui. La conception hygiénique est compatible avec les systèmes de processus CIP/SIP. Cependant, la température réelle, les produits chimiques la concentration, la fréquence de nettoyage et les conditions de stérilisation doivent être évaluées par rapport à l'ensemble du système configuration.
Les options disponibles incluent la soudure bout à bout, la pince DIN et la connexion filetée DIN. Les acheteurs doivent sélectionner la connexion sur la base de la norme de pipeline existante et des exigences de maintenance.
Le délai de production standard est de 7 à 10 jours. Le calendrier de livraison réel dépend de la quantité commandée, du produit spécifications, disponibilité des matériaux et exigences de personnalisation. Les commandes urgentes peuvent être confirmées auprès d'AVM avant de commander.
Les conditions de paiement standard sont un dépôt de 30 % et un solde de 70 % avant expédition par T/T ou L/C. Les commandes de petite valeur devraient être payé en totalité avant la production.
Les produits sont solidement emballés dans des caisses en papier et en bois pour le transport international. L'emballage peut être organisés en fonction de la taille du produit, de la quantité commandée et des exigences d'expédition.
