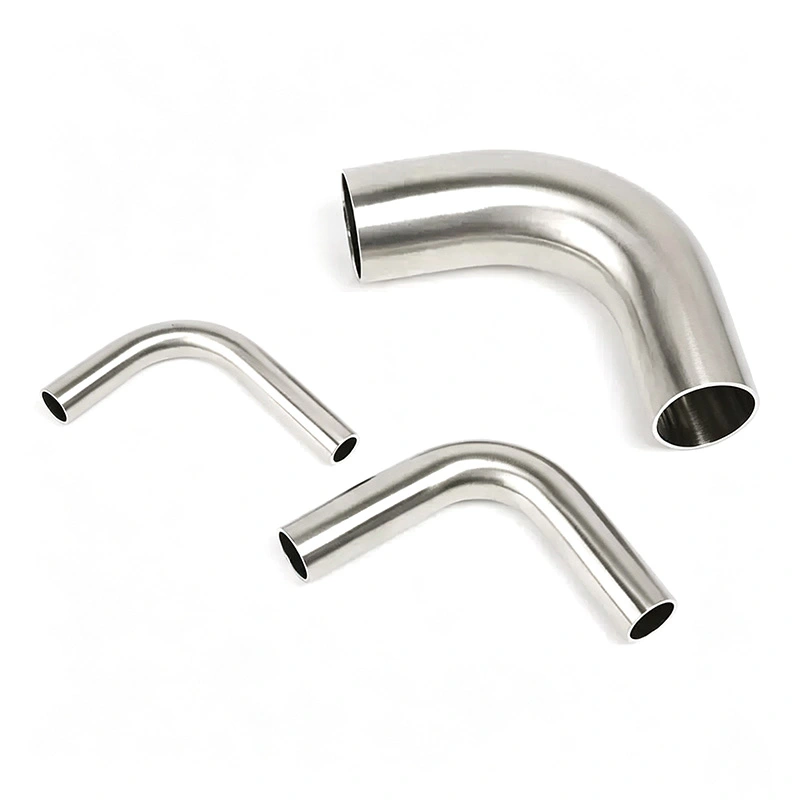

Le coude et le tube sanitaires en acier inoxydable BPE 90° conviennent aux systèmes de processus dans les secteurs biopharmaceutique, biotechnologie, produits pharmaceutiques, aliments et boissons, produits laitiers, semi-conducteurs, cosmétiques et autres produits de haute pureté industries. Il peut être fourni pour les applications nécessitant des normes d'hygiène ASME BPE, 3-A, EHEDG et FDA. exigences, sous réserve du matériau sélectionné, de la finition, de la configuration et de la documentation applicable.
AVM propose des configurations à 45°, 90° et 180°, avec des options de soudure bout à bout et de connexion Tri-Clamp pour différents aménagements de tuyauterie sanitaire.
Les coudes sanitaires en acier inoxydable AVM sont disponibles en configurations 45°, 90° et 180°. L'option 45° est utilisée là où un changement progressif de la direction du pipeline est nécessaire, tandis que le coude à 90° convient aux tuyaux perpendiculaires connexions. Le coude de retour à 180° permet au pipeline d'inverser la direction dans un schéma de processus compact.
Le coude à 90° est disponible en configurations 1,0D à court rayon et 1,5D à long rayon, permettant aux ingénieurs de sélectionner le géométrie appropriée en fonction de l'espace d'installation disponible et des exigences de tuyauterie.
Le raccord est disponible avec des connexions soudées bout à bout et Tri-Clamp. Les connexions soudées bout à bout assurent une hygiène permanente joint pour la tuyauterie de processus fixe, tandis que les connexions Tri-Clamp permettent une installation, un démontage, une inspection et une installation plus rapides. entretien.
La sélection des connexions doit être basée sur le système de tubes existant, la norme de tuyauterie applicable, la méthode d'installation, et les exigences d'entretien.
Le système sanitaire de coude et de tube couvre des tailles de tube de 1/2" à 6" OD. Cette gamme permet d'intégrer les raccords dans différentes configurations de tuyauterie de processus, depuis les petites conduites de haute pureté jusqu'aux plus grands systèmes de transfert de fluide.
Les coudes sanitaires AVM sont fabriqués en acier inoxydable ASTM A270 TP304L ou TP316L. Le TP304L convient à de nombreux applications de traitement sanitaire général, tandis que le TP316L offre une résistance améliorée à la corrosion pour les applications plus exigeantes environnements de processus et applications de haute pureté.
La sélection des matériaux doit tenir compte du milieu de traitement, de la température, des conditions de corrosion et de la propreté. exigences et spécifications de projet applicables.
L'alésage interne est fabriqué avec une surface lisse conçue pour réduire la rétention de produit et fournir un produit plus propre. chemin d'écoulement. L'option de polissage mécanique standard atteint Ra ≤ 0,51 μm (20 μin), tandis que les versions électropolies peut atteindre Ra ≤ 0,38 μm (15 μin).
Une finition de surface contrôlée est particulièrement importante dans les applications où des produits résiduels, microbiens une contamination ou un nettoyage difficile peuvent affecter la qualité de la production.
La structure interne est conçue pour minimiser les crevasses et les zones où les fluides de traitement peuvent rester après la vidange. Ceci permet un nettoyage plus efficace et aide à réduire les matières résiduelles lors du changement de processus.
La conception est adaptée aux systèmes utilisant les procédures CIP et SIP, sous réserve de la configuration complète du système et conditions de fonctionnement.
Le coude et le tube sanitaires en acier inoxydable BPE à 90° sont conçus pour les applications de tuyauterie de processus de haute pureté avec référence aux exigences ASME BPE. Sélection des matériaux, finition de surface, dimensions, connexions et fabrication les exigences peuvent être spécifiées en fonction des exigences du projet.
La conception sanitaire convient aux systèmes de traitement hygiéniques où les principes de conception hygiénique 3-A et EHEDG sont requis. Surfaces internes lisses, rétention de produit réduite et applications de support de construction drainables là où la nettoyabilité et le contrôle de la contamination sont importants.
Le raccord peut être configuré pour des applications nécessitant une conformité des matériaux liée à la FDA, sous réserve du les matériaux d'étanchéité, les matériaux en contact avec le produit et la documentation applicable. Les acheteurs doivent spécifier la FDA requise documentation ou exigences de conformité avant de commander.
Pour les projets nécessitant une certification formelle ou une documentation de conformité spécifique, AVM peut confirmer l'ASME applicable. Exigences liées aux BPE, 3-A, EHEDG et FDA en fonction de la configuration réelle du produit.
Le coude sanitaire est utilisé dans la tuyauterie de processus de haute pureté pour la production pharmaceutique et biopharmaceutique, y compris le transfert de fluides, les systèmes de formulation, la distribution d'eau purifiée, les connexions d'équipements de traitement et autres applications hygiéniques.
Les applications typiques incluent les systèmes de fermentation, la tuyauterie des bioréacteurs, la distribution de fluides propres, les cuves de traitement, les systèmes d’échantillonnage et autres équipements biotechnologiques où le contrôle de la contamination est important.
Le raccord peut être installé dans les canalisations sanitaires pour les produits laitiers, les boissons, les aliments liquides, les jus, le brassage et autres systèmes de transformation des aliments où des surfaces lisses et un nettoyage efficace sont nécessaires.
Le coude convient à la tuyauterie de fluides de haute pureté dans les applications liées aux semi-conducteurs où la surface contrôlée la finition, la qualité des matériaux en acier inoxydable et les chemins d'écoulement à faible rétention sont importants.
Le raccord peut également être utilisé dans des systèmes de fluides utilitaires propres et de haute pureté où les connexions hygiéniques et contrôlées des surfaces internes sont nécessaires.
| Article | Spécification |
| Type de produit | Coude et tube sanitaires en acier inoxydable BPE |
| Angles de coude | 45°, 90°, 180° |
| Rayon de 90° | Rayon court 1,0D / Rayon long 1,5D |
| Matériel | ASTM A270 TP304L/TP316L |
| Standard | ASME-BPE |
| Exigences hygiéniques | Exigences liées à 3-A / EHEDG / FDA |
| Connexion | Soudure bout à bout / Tri-Clamp |
| Taille du tube | 1/2"-6" DE |
| Finition de surface mécanique | Ra ≤ 0,51 μm (20 μin) |
| Finition de surface électropolie | Ra ≤ 0,38 μm (15 μin) |
| Conception interne | Alésage lisse / entièrement drainable |
| Rétention du produit | Minimisé |
| Nettoyage | Compatible CIP |
| Stérilisation | Compatible SIP |
| Applications typiques | Industrie pharmaceutique, biotechnologie, agroalimentaire, semi-conducteurs, cosmétiques |
Les acheteurs doivent sélectionner TP304L ou TP316L en fonction du milieu de traitement et des conditions de corrosion. Pour les plus exigeants Applications de haute pureté ou corrosives, le TP316L est généralement considéré là où sa résistance améliorée à la corrosion est requis.
Le diamètre extérieur du tube doit correspondre au système de tuyauterie de procédé existant. Les acheteurs doivent confirmer la taille requise avant de commander évitez les problèmes d'installation ou les raccords de transition supplémentaires.
Les connexions soudées bout à bout et Tri-Clamp répondent à différentes exigences d'installation. La soudure bout à bout convient aux systèmes de tuyauterie, tandis que Tri-Clamp est plus pratique là où l'équipement doit être fréquemment déconnecté pour inspection ou entretien.
La finition de surface doit être sélectionnée en fonction des exigences réelles de propreté du processus. Mécanique le polissage peut répondre à de nombreuses applications sanitaires, tandis que l'électropolissage convient aux projets nécessitant un moindre rugosité de surface et état de surface amélioré de haute pureté.
Pour les projets pharmaceutiques, biotechnologiques, de semi-conducteurs et autres projets réglementés, les acheteurs doivent confirmer si le le projet nécessite une conformité ASME BPE, 3-A, EHEDG, FDA, des certificats de matériaux ou une inspection spécifique documentation avant la production.
AVM fournit des coudes et des tubes sanitaires en acier inoxydable BPE à 90° pour les systèmes de tuyauterie de processus hygiéniques et de haute pureté. Les produits peuvent être configurés en fonction de la qualité du matériau, de l'angle, du rayon, de la taille du tube, du type de connexion, de la finition de surface, et les exigences sanitaires applicables.
Pour les projets avec des exigences de documentation strictes, AVM peut confirmer le matériel applicable et les documents de conformité selon la configuration finale du produit. Cela permet aux acheteurs de définir les exigences techniques avant la production plutôt que de modifier les spécifications de la tuyauterie après la livraison.
Le coude et le tube sanitaires BPE à 90° en acier inoxydable AVM sont disponibles en acier inoxydable ASTM A270 TP304L et TP316L. Le TP304L convient aux applications hygiéniques générales, tandis que le TP316L est préféré pour les applications nécessitant des résistance à la corrosion ou conditions de processus de haute pureté plus exigeantes.
Le coude sanitaire est disponible avec des surfaces internes polies mécaniquement ou électropolies. Polissage mécanique peut atteindre Ra ≤ 0,51 μm (20 μin), tandis que l'électropolissage peut atteindre Ra ≤ 0,38 μm (15 μin). La finition appropriée peut être sélectionné en fonction des exigences de propreté et de rugosité de surface du système de traitement.
AVM fournit des coudes et des tubes sanitaires BPE dans des tailles allant de 1/2" à 6" OD. Les acheteurs doivent confirmer le tube requis diamètre extérieur et norme dimensionnelle applicable pour assurer la compatibilité avec la tuyauterie sanitaire existante système.
Oui. Le coude sanitaire à 90° est disponible en configurations 1,0D à court rayon et 1,5D à long rayon. Le approprié le rayon peut être sélectionné en fonction de la disposition du pipeline, de l'espace d'installation disponible et des exigences du processus.
Le produit est disponible avec des connexions soudées bout à bout et Tri-Clamp. Les connexions soudées bout à bout conviennent aux tuyauterie hygiénique, tandis que les connexions Tri-Clamp facilitent l'installation, le démontage, l'inspection et la maintenance.
