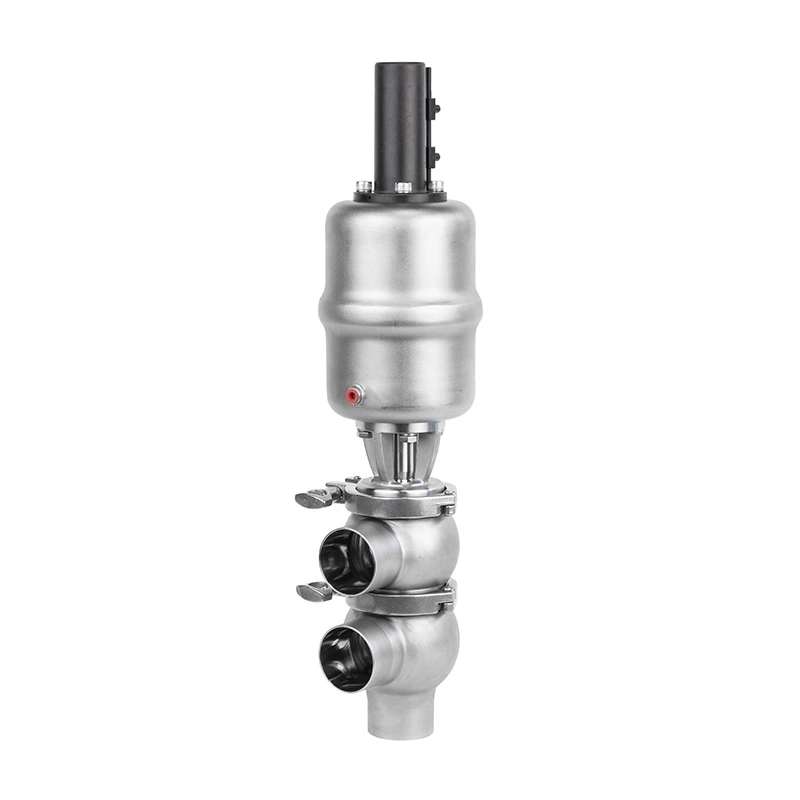

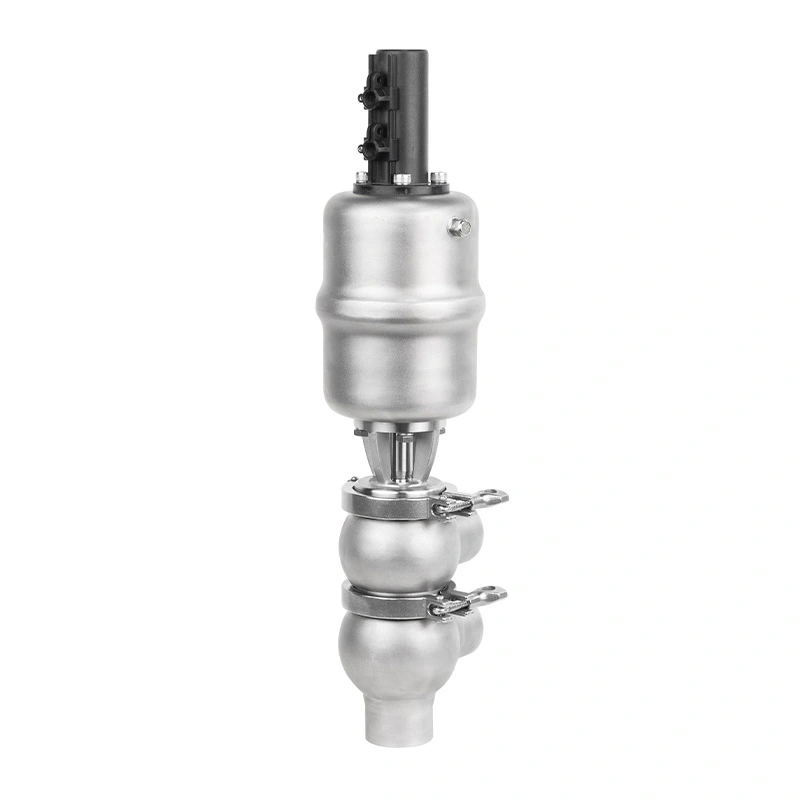

Avec une structure compacte à siège unique, des composants en contact avec le produit en acier inoxydable 316L, des surfaces internes lisses et fonctionnement manuel ou pneumatique, la vanne d'arrêt sanitaire monoplace AVM offre une solution pratique pour isolation hygiénique des fluides dans les secteurs de l'alimentation, des boissons, des produits laitiers, des brasseries, des produits pharmaceutiques, de la biotechnologie, des cosmétiques et des sanitaires traitement chimique.
Sa construction compatible CIP/SIP réduit le besoin de démontage fréquent, tandis que les options d'étanchéité conformes aux normes FDA et les normes de raccordement sanitaire permettent d'intégrer la vanne dans différents systèmes de traitement hygiénique.
La vanne d'arrêt à siège unique AVM est principalement conçue pour ouvrir ou fermer une ligne de traitement, offrant ainsi une moyen d'isoler les équipements, les pipelines, les réservoirs et les sections de traitement.
Son principe de fonctionnement simple le rend adapté aux applications où une isolation fiable du flux est plus importante. que le routage complexe des flux.
Un siège de valve usiné avec précision fonctionne avec le joint sanitaire sélectionné pour créer une étanchéité fiable interface. Cela permet de minimiser les fuites indésirables lorsque la vanne est fermée, même lorsque le processus subit des changements. en pression ou en température dans la plage de fonctionnement spécifiée.
Par rapport aux agencements de vannes multi-sièges plus complexes, la structure à siège unique offre une configuration compacte c'est plus facile à installer et à entretenir.
Il peut être utilisé aux embranchements de pipelines, aux entrées et sorties d'équipements, aux connexions de réservoirs et à d'autres points où une isolation fiable est requise.
Le chemin d'écoulement interne est conçu pour minimiser les espaces morts où les résidus de produit, le liquide de nettoyage ou les micro-organismes pourraient s’accumuler.
Ceci est particulièrement important dans les applications où les lots de production sont fréquemment modifiés ou où des règles strictes un contrôle hygiénique est requis.
La finition de la surface interne peut atteindre Ra ≤0,4–0,8 μm, avec un électropolissage disponible en option. Une surface lisse aide à réduire l’adhérence du produit et permet un nettoyage plus efficace pendant les cycles CIP.
Le corps de la vanne et les composants internes en contact avec le produit sont fabriqués en acier inoxydable de qualité sanitaire, avec Acier inoxydable ASTM 316L / 1.4404 disponible pour les applications hygiéniques exigeantes.
Le matériau offre une résistance à la corrosion contre les fluides de traitement compatibles et les agents de nettoyage répétés.
La vanne est conçue pour les systèmes de traitement hygiéniques nécessitant des normes sanitaires 3-A, tandis qu'elle est disponible en EPDM, Les joints en silicone et FKM utilisent des matériaux conformes à la FDA.
Pour les applications pharmaceutiques, alimentaires et de boissons, les acheteurs peuvent sélectionner la configuration appropriée en fonction leurs exigences réglementaires et de processus.
La structure interne simplifiée permet aux liquides de nettoyage de passer à travers la vanne pendant les opérations CIP, aidant ainsi éliminer le produit résiduel sans nécessiter de démontage systématique.
La vanne peut être configurée pour des cycles de stérilisation répétés, la température applicable étant déterminée par le matériau de joint sélectionné et configuration de la vanne.
La structure de la vanne permet d'accéder aux principaux composants d'usure pour inspection et remplacement. Inspection régulière des joints peut aider à identifier l’usure avant qu’elle n’affecte la fiabilité du processus.
La combinaison d'une structure simple à siège unique, de composants d'étanchéité remplaçables et d'une construction facile d'accès aide réduire le temps de maintenance par rapport aux ensembles de vannes plus compliqués.
Le fonctionnement manuel offre une solution simple pour les pipelines où la commutation des vannes est effectuée par les opérateurs et le contrôle automatique n'est pas nécessaire.
Une configuration normalement fermée maintient la vanne fermée lorsque la commande pneumatique n'est pas appliquée, ce qui la rend adaptée pour lignes de traitement où une position fermée est préférée comme état de fonctionnement par défaut.
Une configuration normalement ouverte permet à la vanne de rester ouverte dans la condition par défaut définie et peut être sélectionnée selon la stratégie de contrôle du processus.
La configuration à double effet fournit un contrôle pneumatique pour les opérations d'ouverture et de fermeture, ce qui en fait adapté aux systèmes de production automatisés nécessitant un mouvement contrôlé des vannes.
Des unités de retour de position, des plateaux de commande, des électrovannes et des contrôleurs intelligents en option permettent à la vanne AVM de être connecté à des systèmes de contrôle de processus automatisés.
| Paramètre | Spécification |
| Produit | Vanne d'arrêt sanitaire à siège unique |
| Marque | MAV |
| Type de vanne | Vanne d'arrêt sanitaire / d'isolement hygiénique |

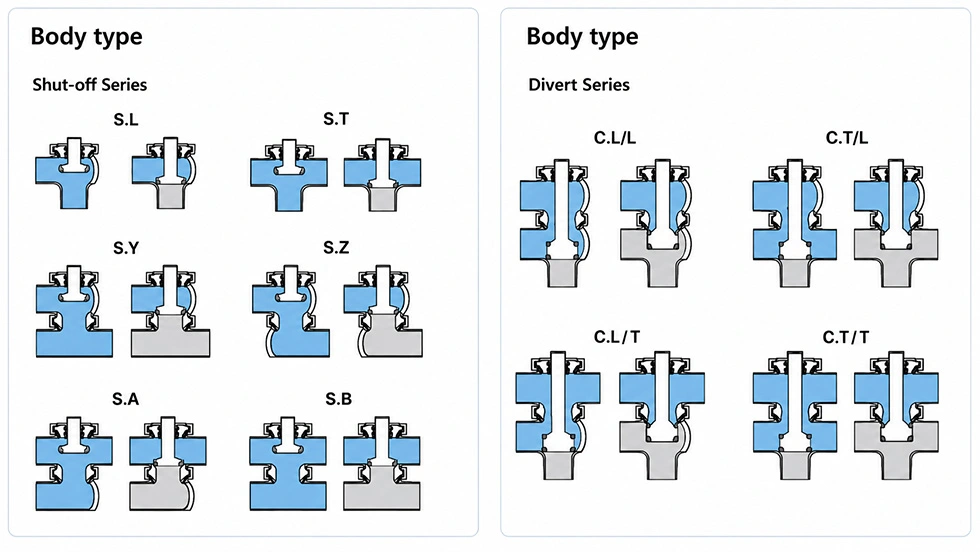

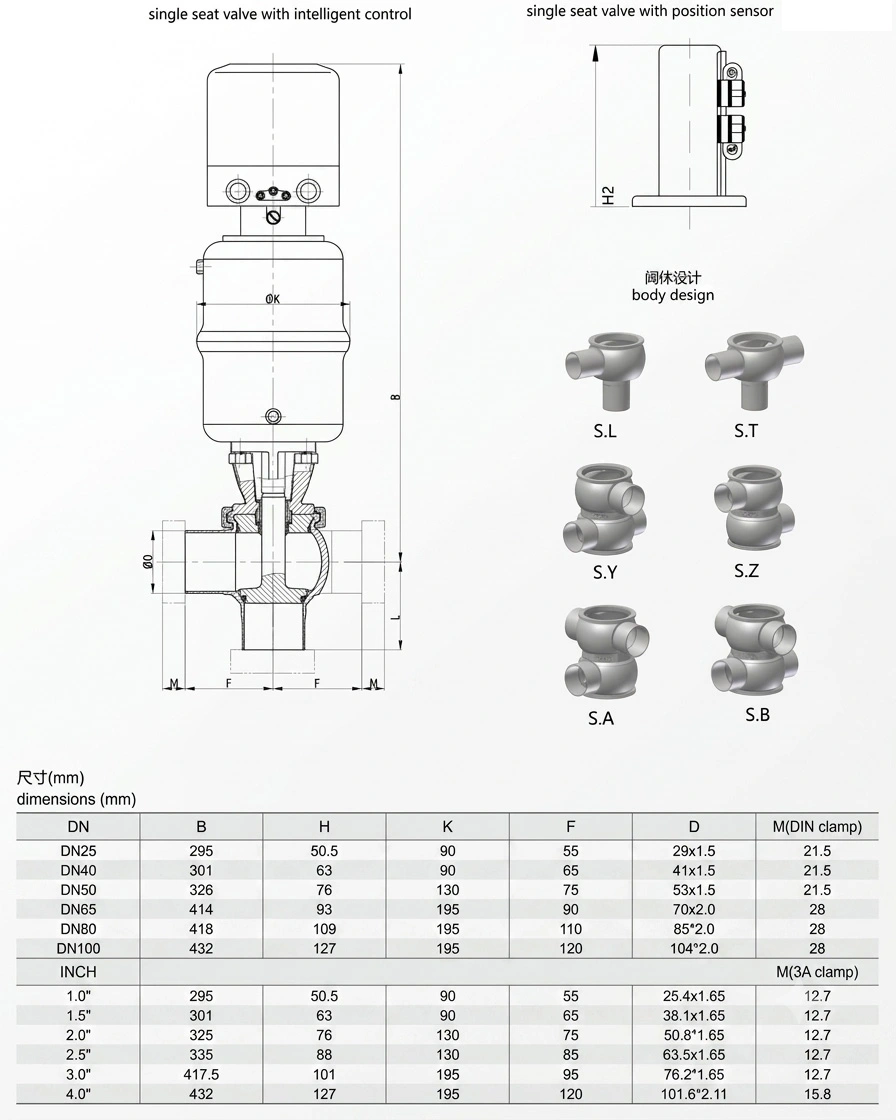

| Tailles disponibles | DN10 à DN100 ; configuration standard spécifique DN25–DN100 / 2"–4" |
| Matériau du corps | Acier inoxydable AISI 304/ASTM 316L ; 1.4404 |
| Composants internes | Acier inoxydable de qualité sanitaire usiné avec précision |
| Finition de la surface interne | Ra ≤0,4–0,8 μm |
| Électropolissage | En option, Ra ≤0,4 μm |
| Matériaux de joint | EPDM, PTFE, silicone, FKM |
| Conformité du sceau | Options de qualité alimentaire conformes à la FDA |
| Pression de service | Jusqu'à 10 bars, personnalisable ; configuration standard jusqu'à 5 bars |
| Température de travail | -10°C à 150°C, selon la configuration et le matériau du joint |
| Opération | Manuel / Pneumatique |
| Types de connexion | Pince, soudure, filetage, bride |
| Normes | SMS, DIN 11851, ASME BPE, RJT, IDF |
| Accessoires en option | Unité de retour de position, dessus de commande, électrovanne, contrôleur intelligent |
Les connexions à pince permettent une installation rapide et un démontage pratique, ce qui les rend adaptées au traitement sanitaire systèmes qui nécessitent une inspection ou un entretien fréquent.
Les connexions soudées bout à bout fournissent une connexion de canalisation permanente avec moins de joints détachables et conviennent pour des systèmes hygiéniques où des transitions internes fluides sont importantes.
Les configurations filetées et à brides peuvent être sélectionnées pour les configurations d'équipements de traitement et de pipelines compatibles où des exigences différentes en matière d'installation ou de maintenance s'appliquent.
AVM peut configurer la vanne selon les normes de raccordement sanitaire couramment utilisées, notamment SMS, DIN 11851, ASME BPE, RJT et IDF, aidant les acheteurs à faire correspondre la vanne avec la tuyauterie de procédé existante.
L'AISI 304 offre une option pratique pour les applications sanitaires appropriées, tandis que l'acier inoxydable 316L est préféré où une résistance à la corrosion plus élevée et des conditions de contact avec le produit exigeantes sont requises.
L'EPDM convient à de nombreuses applications de traitement hygiénique général et à base d'eau. La sélection finale doit être basée sur le milieu de traitement et les conditions de nettoyage.
Le silicone peut être sélectionné pour les applications nécessitant une flexibilité et des performances en température appropriées, sous réserve de compatibilité des processus.
Le FKM offre une résistance à de nombreuses huiles, produits chimiques et applications à haute température. Compatibilité avec le réel le processus et les médias de nettoyage doivent être confirmés avant la sélection.
Le PTFE peut être spécifié lorsque ses caractéristiques de résistance chimique et de température sont avantageuses pour l'usage prévu. demande.
Les matériaux en acier inoxydable et la documentation relative aux matériaux peuvent être vérifiés par rapport à la vanne spécifiée configuration.
Les dimensions critiques et les interfaces de connexion sont inspectées pour garantir la compatibilité avec la tuyauterie du client et équipement.
Des tests de pression sont effectués pour vérifier l'intégrité mécanique de la vanne dans des conditions de test spécifiées.
L'étanchéité du système d'étanchéité est vérifiée pour vérifier les performances d'arrêt avant expédition.
L’état des surfaces internes et externes est inspecté conformément aux exigences de finition spécifiées.
Les configurations manuelles et pneumatiques sont vérifiées pour le bon fonctionnement de l'ouverture, de la fermeture et de l'actionneur avant la livraison.
Utilisé pour isoler le lait, la crème, les produits laitiers liquides et les lignes de nettoyage compatibles où une hygiène stricte et un nettoyage CIP fréquent est requis.
Convient aux lignes de production d'aliments liquides hygiéniques nécessitant une isolation fiable au niveau des équipements de transformation, des réservoirs et sections de canalisations.
La vanne peut être installée dans les systèmes de traitement des boissons, de la bière et des liquides pour l'isolation et l'équipement des lignes de produits. arrêt.
Pour les applications pharmaceutiques compatibles, la finition de surface hygiénique, la construction sanitaire et le CIP/SIP capacité à prendre en charge des environnements de processus contrôlés.
La configuration compacte à siège unique peut être utilisée pour l'isolation hygiénique des fluides en biotechnologie et en laboratoire. équipement de traitement où la nettoyabilité et le débit contrôlé sont importants.
Convient aux systèmes de traitement de liquides cosmétiques nécessitant une manipulation propre des produits et une isolation fiable des pipelines.
Sélectionnez la vanne en fonction du diamètre du tuyau existant, de la capacité de débit requise et de la norme de connexion. MAV les configurations sont disponibles dans une large gamme de tailles sanitaires.
Confirmez la pression de service et la température de fonctionnement réelles avant de sélectionner la configuration du corps de vanne et du joint. La température maximale applicable dépend des matériaux sélectionnés.
Choisissez l'EPDM, le PTFE, le silicone ou le FKM en fonction du fluide de traitement, des produits chimiques de nettoyage, des conditions de stérilisation, et la température de fonctionnement prévue.
Choisissez un fonctionnement manuel pour une isolation locale simple ou un fonctionnement pneumatique lorsque la vanne doit être intégrée dans un système de production automatisé.
Fournissez le type et la norme de connexion requis, tels que Tri-Clamp, soudure, filetage, bride, DIN 11851, SMS, IDF, RJT, ou ASME BPE.
La configuration monoplace offre une solution pratique lorsque la principale exigence est une ouverture fiable et fermeture plutôt qu'une séparation complexe des médias ou un détournement de flux.
La conception minimisée des points morts, la finition interne lisse et la compatibilité CIP/SIP aident à réduire les résidus de produit et simplifier l’entretien hygiénique.
AVM propose plusieurs matériaux de corps, options de joints, normes de connexion, méthodes de fonctionnement et accessoires d'automatisation pour correspondre à différents environnements de traitement.
Les actionneurs pneumatiques, le retour de position, les électrovannes, les plateaux de commande et les contrôleurs intelligents permettent à la vanne de être intégrés dans les systèmes de traitement automatisés modernes.
Il est principalement utilisé pour isoler ou ouvrir un seul chemin de flux de processus dans les systèmes de tuyauterie hygiénique. Applications typiques inclure l'isolation de l'équipement, les connexions des réservoirs, les sections de pipeline et l'arrêt de la ligne de traitement.
Une vanne d'arrêt à siège unique est principalement conçue pour une isolation simple du débit. Une vanne anti-mélange utilise plusieurs des sièges d'étanchéité et une chambre de fuite pour séparer les deux milieux de traitement et réduire les risques de contamination croisée.
Oui. La conception sanitaire prend en charge le nettoyage CIP et peut être configurée pour des cycles de stérilisation répétés selon les matériaux sélectionnés pour les vannes et les joints.
L'acier inoxydable 316L est généralement préféré pour les applications hygiéniques exigeantes en contact avec les produits en raison de sa résistance à la corrosion et performances sanitaires.
Oui. AVM propose des configurations d'actionneurs pneumatiques normalement fermés, normalement ouverts et à double effet, ainsi que accessoires d'automatisation.
La plage globale spécifiée est DN10-DN100, avec des configurations standard incluant DN25-DN100 et 2"-4". L'exact La taille disponible doit être confirmée en fonction de la connexion sélectionnée et de la configuration de la vanne.
La spécification générale autorise jusqu'à 10 bars avec personnalisation, tandis que la configuration standard est évaluée jusqu'à 5 barre. La pression nominale réelle doit être confirmée pour le modèle sélectionné.
Oui. Les options disponibles incluent SMS, DIN 11851, ASME BPE, RJT, IDF, ainsi que les colliers, les soudures, les filetages et les brides. configurations de connexion.
Si votre ligne de production a besoin d'une solution compacte, hygiénique et maintenable pour une isolation fiable des pipelines, l'AVM La vanne d'arrêt sanitaire à siège unique offre une configuration flexible pour différentes conditions de processus.
Envoyez à AVM la taille de votre pipeline, le fluide de traitement, la pression, la température, les exigences d'étanchéité, la norme de connexion et le manuel. ou les exigences de fonctionnement pneumatique pour identifier la configuration de vanne appropriée pour votre application.
