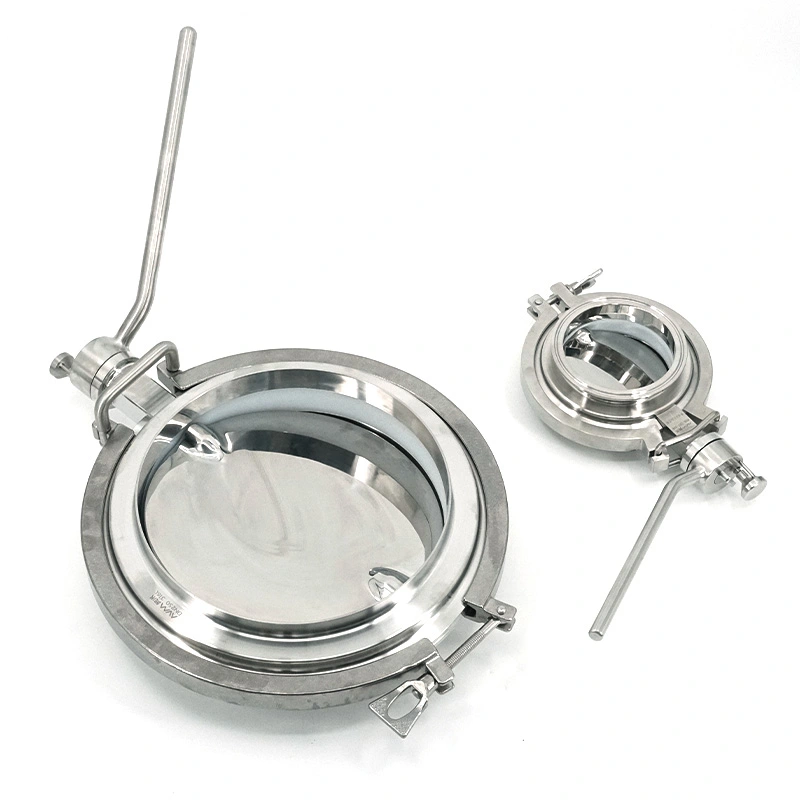

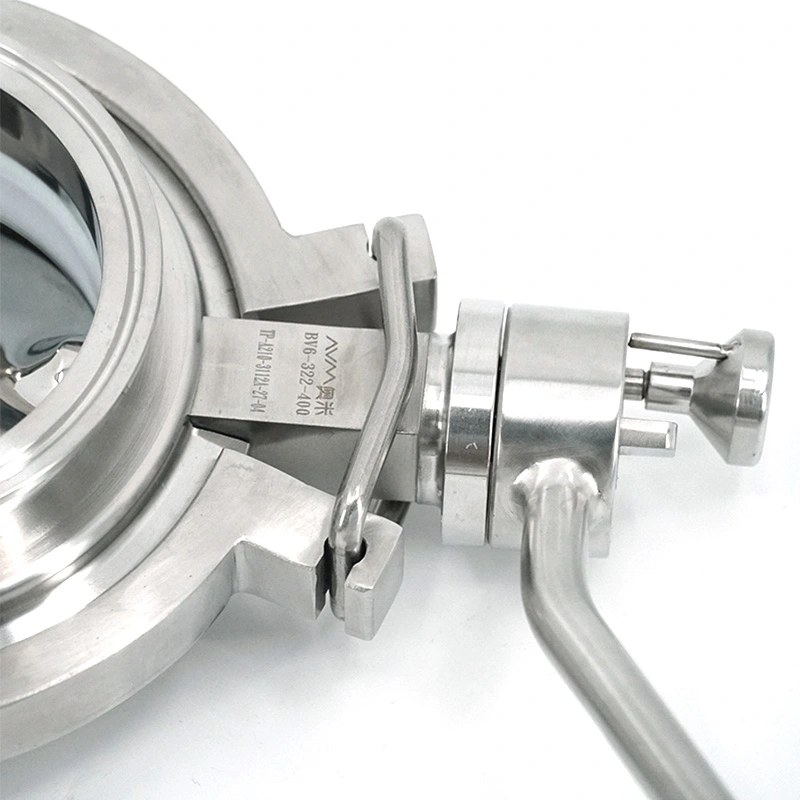

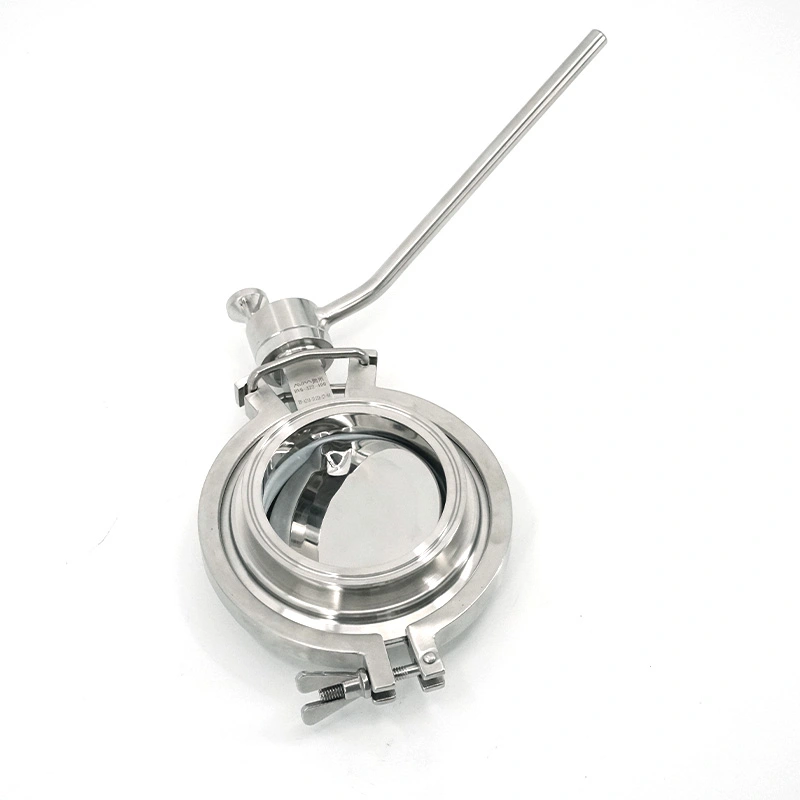

La vanne papillon sanitaire d'accueil de poudre en acier inoxydable AVM est conçue pour les lignes de manipulation de poudre là où elles sont fiables une connexion de l'équipement, un traitement hygiénique et un nettoyage fréquent sont nécessaires. Contrairement au papillon à usage général vannes, elle est développée spécifiquement pour les points de transfert de poudre entre silos, trémies, bacs, alimentateurs, convoyeurs, et autres équipements de traitement.

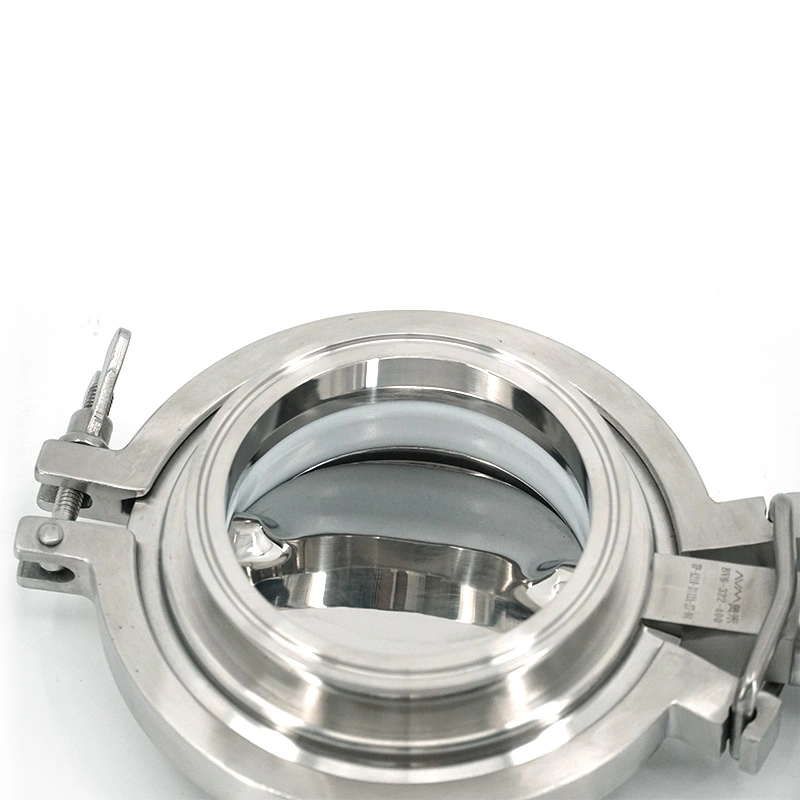

La vanne utilise une construction sanitaire en acier inoxydable avec des surfaces lisses en contact avec le produit et une étanchéité flexible. choix. Sa connexion Tri-Clamp permet une installation et un retrait pratiques, tandis que la structure interne compacte aide à réduire la rétention de poudre. Ces caractéristiques le rendent adapté aux applications pharmaceutiques, alimentaires, nutraceutiques et systèmes de traitement de poudre chimique sélectionnés.
Les équipements de traitement des poudres doivent gérer plus qu’une simple isolation du flux. De fines poudres peuvent rester à l'intérieur surfaces, pénétrer dans les espaces de connexion ou créer des difficultés de nettoyage après la production. Changements de produits fréquents peut également augmenter les temps d'arrêt lorsque les vannes sont difficiles à retirer ou à inspecter.
La vanne papillon sanitaire à quai pour poudre en acier inoxydable AVM répond à ces exigences grâce à un boîtier compact structure sanitaire, surfaces polies en contact avec le produit et conception de connexion amovible. La configuration peut être sélectionné en fonction des caractéristiques de la poudre, de la méthode de nettoyage, de la taille du pipeline et des exigences d'hygiène du processus de production.
Les composants en contact avec le produit sont fabriqués en acier inoxydable SS316L, offrant une résistance à la corrosion et un base matérielle appropriée pour le traitement pharmaceutique, alimentaire et nutraceutique. SS304 est disponible pour composants sans contact avec le produit, si nécessaire.
La surface de contact avec le produit est finie à Ra <0,4 μm. La surface lisse réduit les zones où la poudre peut rester ci-joint et prend en charge les procédures de nettoyage et d’inspection de routine.
Les matériaux d'étanchéité en silicone, EPDM et FKM peuvent être sélectionnés en fonction des conditions du processus. Scellement conforme à la FDA Des qualités sont disponibles pour les applications pharmaceutiques et de transformation alimentaire applicables.
Des options de connexion Tri-Clamp et à bride sont disponibles. Les normes de connexion peuvent être configurées selon DIN, Exigences ISO 1127, BS4825, ISO et SMS, permettant à la vanne d'être intégrée dans différents sanitaires systèmes de canalisations.
Les exigences de nettoyage sont particulièrement importantes dans le traitement des poudres, car les matières résiduelles peuvent affecter le prochain lot de production. La structure interne simple de la vanne contribue à réduire les points d'accumulation potentiels, tandis que le la connexion amovible permet aux opérateurs d'accéder à la vanne pour l'inspection et le nettoyage si nécessaire.
En fonction de la configuration complète du pipeline, la vanne peut prendre en charge les procédures CIP, SIP ou de nettoyage manuel. La méthode de nettoyage sélectionnée doit être adaptée aux propriétés de la poudre, au produit de nettoyage, à la température et exigences de validation de la demande.
Pour les lignes de production avec des changements de produits fréquents, un retrait rapide peut également réduire le temps requis pour l'équipement inspection et nettoyage, contribuant ainsi à réduire les interruptions inutiles de la production.
La vanne peut être installée entre les équipements de stockage de poudre et de traitement, notamment les silos, les trémies, les bacs, mangeoires et convoyeurs. La position d'installation doit fournir un accès suffisant pour le fonctionnement, l'inspection et nettoyage.
Propriétés du matériau telles que la taille des particules, la fluidité, la teneur en humidité, l'abrasivité et la tendance à adhérer doivent être pris en compte lors de la sélection de la configuration de la vanne et du matériau d'étanchéité.
Le processus de nettoyage requis doit être confirmé avant l'installation. Le nettoyage CIP, SIP et manuel peut nécessiter différents agencements de pipelines et conditions d'exploitation.
Le type de connexion et la norme dimensionnelle doivent correspondre au pipeline existant et aux équipements adjacents. AVM fournit plusieurs options de connexion pour simplifier l’intégration avec les systèmes de traitement sanitaire.
| Spécification | Détails |
| Taille | DN100, DN150, DN200, DN250, DN300 / 4", 6", 8", 10", 12" |
| Matériel de contact avec le produit | SS316L |
| Matériau sans contact avec le produit | SS304 |
| Finition de surface | Ra <0,4 μm |
| Opération | Manuel |
| Matériau du joint | Silicone, EPDM, FKM |
| Sceaux conformes à la FDA | Disponible |
| Terminer la connexion | Tri-Clamp, bride |
| Normes de connexion | DIN, OIN 1127, BS4825, OIN, SMS |
La vanne peut être utilisée pour le chargement et le déchargement de poudre, le transfert de matériaux intermédiaires, la granulation et le comprimé ou fabrication de capsules. Sa construction sanitaire et son raccord amovible sont adaptés aux processus à fréquents nettoyage et changement de produit.
Il convient à la manipulation de lait en poudre, de farine, d'amidon, d'ingrédients nutritionnels et d'additifs alimentaires. Acier inoxydable la construction, les surfaces lisses en contact avec le produit et les options d'étanchéité conformes à la FDA favorisent un traitement hygiénique exigences.
La vanne peut être installée dans les systèmes de transport de poudre utilisés pour les compléments nutritionnels et autres ingrédients secs où la propreté des matériaux et l'efficacité du nettoyage sont importantes.
La vanne peut être utilisée aux points de transfert et d'isolement de poudre dans certains systèmes de traitement chimique. Matériel et la sélection du joint doit être confirmée en fonction des propriétés chimiques et des conditions de fonctionnement.
Lors de la sélection d’une vanne pour une ligne de traitement de poudre, les acheteurs doivent prendre en compte plus que le diamètre nominal du pipeline. Le caractéristiques de la poudre, procédure de nettoyage requise, norme de connexion, compatibilité des joints et disponibilité L'espace d'installation doit tous être évalués ensemble.
Pour les applications pharmaceutiques et alimentaires, la construction en contact avec le produit SS316L et les matériaux d'étanchéité conformes à la FDA sont options appropriées là où des exigences hygiéniques s’appliquent. Pour les lignes de transfert de poudre plus grandes, les modèles DN100 à DN300 disponibles La gamme offre plusieurs options de dimensionnement.
Pour les systèmes nécessitant un démontage fréquent, la configuration Tri-Clamp peut simplifier l'accès et réduire le temps requis pour le nettoyage et l’inspection de routine.
| Considération clé | Vanne papillon d'amarrage de poudre AVM | Vanne papillon standard |
| Application principale | Amarrage poudreuse et transfert sanitaire | Isolation générale du flux |
| Connexion | Tri-Clamp / Bride rapide | Cela dépend de la conception |
| Construction | Conception sanitaire SS304 / SS316L | Divers matériaux |
| Finition de surface | Ra <0,4 μm | Cela dépend du produit |
| Nettoyage | Démontage rapide, CIP/SIP/nettoyage manuel | Cela dépend de la structure |
| Rétention de poudre | Conçu pour minimiser l’accumulation | Pas spécifiquement optimisé |
| Application sanitaire | Pharmaceutique, alimentaire, nutraceutique | Applications industrielles générales |
AVM fabrique des composants de transformation sanitaire selon des procédures de qualité contrôlées. Le produit applicable La gamme est prise en charge par les exigences de conformité ISO 9001, CE et FDA.
Pour les applications pharmaceutiques et agroalimentaires, la vanne peut être fournie avec des pièces en contact avec le produit SS316L, surfaces polies et matériaux d'étanchéité conformes à la FDA. Les certificats de matériaux et la documentation associée peuvent être fournis selon les exigences du projet.
Un client pharmaceutique avait besoin d'une vanne sous un système de manipulation de poudre qui pourrait être fréquemment retirée pour nettoyage. Le client a choisi la vanne papillon d'amarrage AVM car la connexion Tri-Clamp permettait un démontage, tandis que la surface interne lisse simplifie l'élimination des résidus de poudre lors du nettoyage.
Un client du secteur de la transformation alimentaire a utilisé la vanne pour connecter un équipement de manipulation de poudre pendant le traitement du lait en poudre et des ingrédients. transfert. Les principales exigences étaient le confinement de la poussière, les surfaces hygiéniques et une étanchéité fiable lors de fréquents changements de production.
Pour une ligne de traitement de poudre nécessitant une inspection régulière, le client a apprécié la structure simple et l'accès rapide. conception. Les opérateurs peuvent déconnecter efficacement la vanne pour l'inspection et le nettoyage, contribuant ainsi à réduire la maintenance. interruption.
L'entretien de routine doit se concentrer sur les éléments d'étanchéité, le disque papillon, les surfaces de connexion et le contact avec le produit. zones. Les opérateurs doivent vérifier l'usure des joints, l'accumulation de matériaux, les dommages de surface ou les fuites anormales conformément à le calendrier d'entretien de l'usine.
Après le nettoyage, la vanne doit être inspectée avant d'être renvoyée en production. Les composants d'étanchéité doivent être remplacés lorsque leur état ne répond plus aux performances d'étanchéité requises. L'intervalle de remplacement dépend de fréquence de fonctionnement, conditions de nettoyage, température et compatibilité des matériaux.
La vanne papillon sanitaire d'accueil de poudre en acier inoxydable est principalement utilisée pour le transfert, l'isolation et la poudre. connexion d'équipements dans les systèmes de traitement pharmaceutique, alimentaire, nutraceutique et chimique sélectionné.
Oui. La vanne utilise des composants en contact avec le produit SS316L, une finition de surface sanitaire et des options d'étanchéité conformes à la FDA. pour les exigences applicables en matière de traitement pharmaceutique.
AVM propose des options d'étanchéité en silicone, EPDM et FKM. Le matériau approprié doit être sélectionné en fonction du produit, température, agents de nettoyage et conditions de fonctionnement.
Oui. La structure sanitaire peut prendre en charge le nettoyage CIP, SIP ou manuel en fonction de la configuration complète du système et les exigences du processus.
La vanne est disponible avec des raccords Tri-Clamp et à bride. Les normes de connexion incluent DIN, ISO 1127, BS4825, ISO et SMS.
Les tailles disponibles incluent DN100, DN150, DN200, DN250 et DN300, correspondant à 4", 6", 8", 10" et 12".
Les acheteurs doivent confirmer la taille de vanne requise, les caractéristiques de la poudre, la norme de connexion, le matériau d'étanchéité, méthode de nettoyage, conditions de fonctionnement et exigences en matière de matériaux en contact avec le produit avant de commander.
