Contrairement aux vannes à membrane à deux voies standard qui fournissent uniquement un simple contrôle marche/arrêt, la configuration à trois voies permet opérateurs pour détourner, combiner ou sélectionner le flux de processus entre différents pipelines. Le diaphragme crée un barrière entre les médias de processus et le mécanisme de fonctionnement, aidant à prévenir la contamination et les fuites externes tout en prenant en charge un nettoyage CIP et SIP fiable.

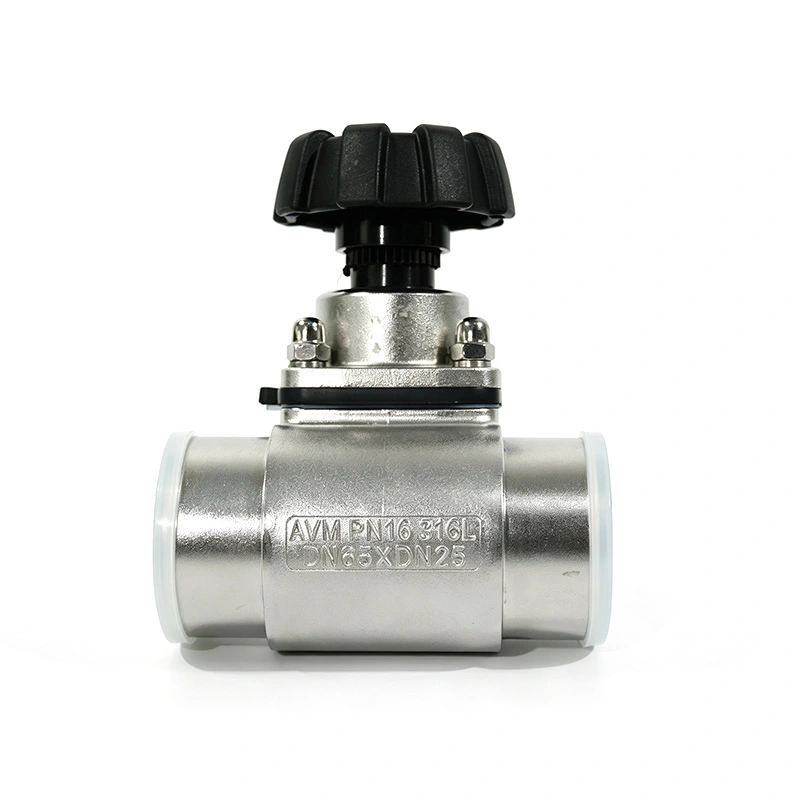

La vanne sanitaire à membrane 3 voies est fabriquée en acier inoxydable 316L avec un revêtement lisse et électropoli. surfaces en contact avec le produit et peut être équipé d'un actionnement manuel ou pneumatique pour différents contrôles de processus exigences.
La structure à trois ports permet à la vanne AVM de gérer plusieurs itinéraires de processus à partir d'un seul ensemble de vanne. En fonction de la configuration du corps sélectionnée et de la position de fonctionnement, la vanne peut diriger le fluide d'une entrée vers soit une sortie, soit une combinaison du flux de différentes conduites vers une sortie commune.
Cette configuration est particulièrement utile lorsque les systèmes de production nécessitent une sélection fréquente d'ingrédients, des supports transfert, commutation de pipeline ou changement de lot sans installer plusieurs vannes d'arrêt individuelles.

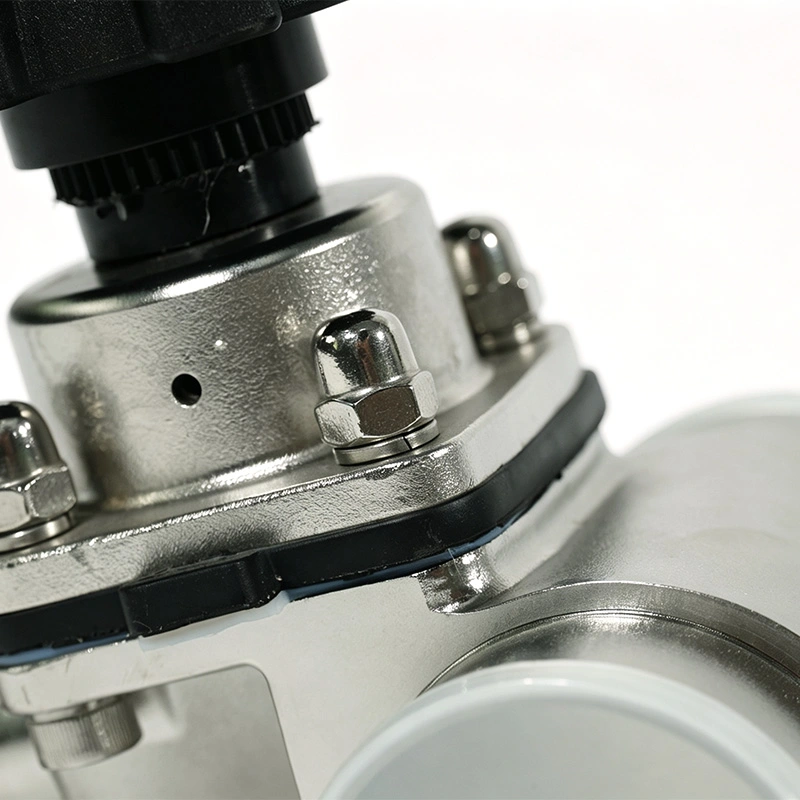

Le diaphragme flexible sépare le fluide de procédé de la tige de vanne et de l'actionneur, créant ainsi un barrière d'étanchéité résistante à la contamination. Cette conception élimine le besoin d'un emballage conventionnel autour de la tige et aide à prévenir les fuites de processus lors d'opérations de commutation répétées.
La géométrie interne lisse réduit également les zones où le liquide peut rester piégé, facilitant ainsi le nettoyage et amélioration de la récupération du produit.

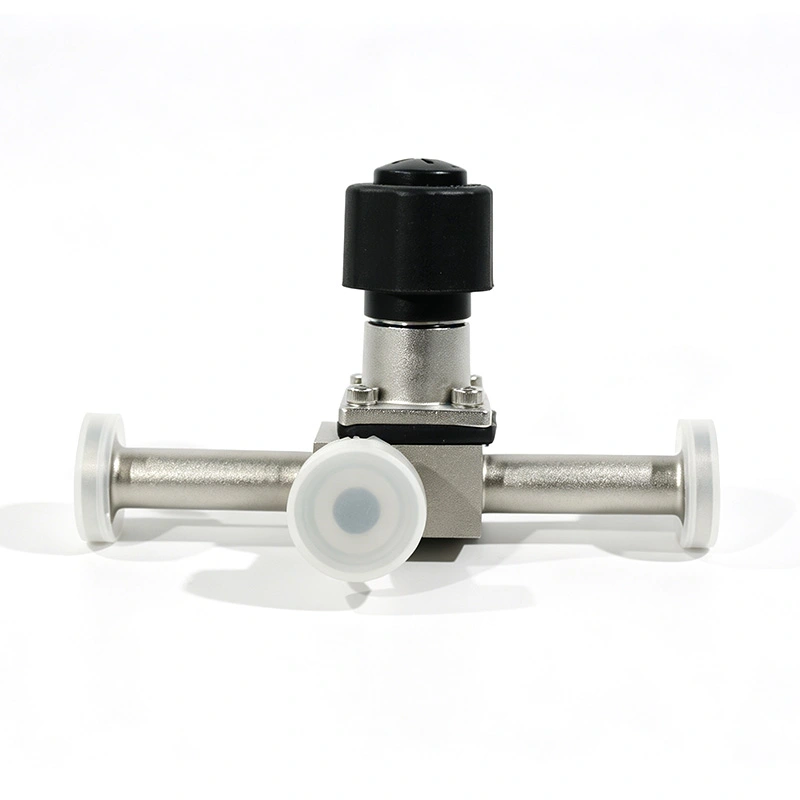

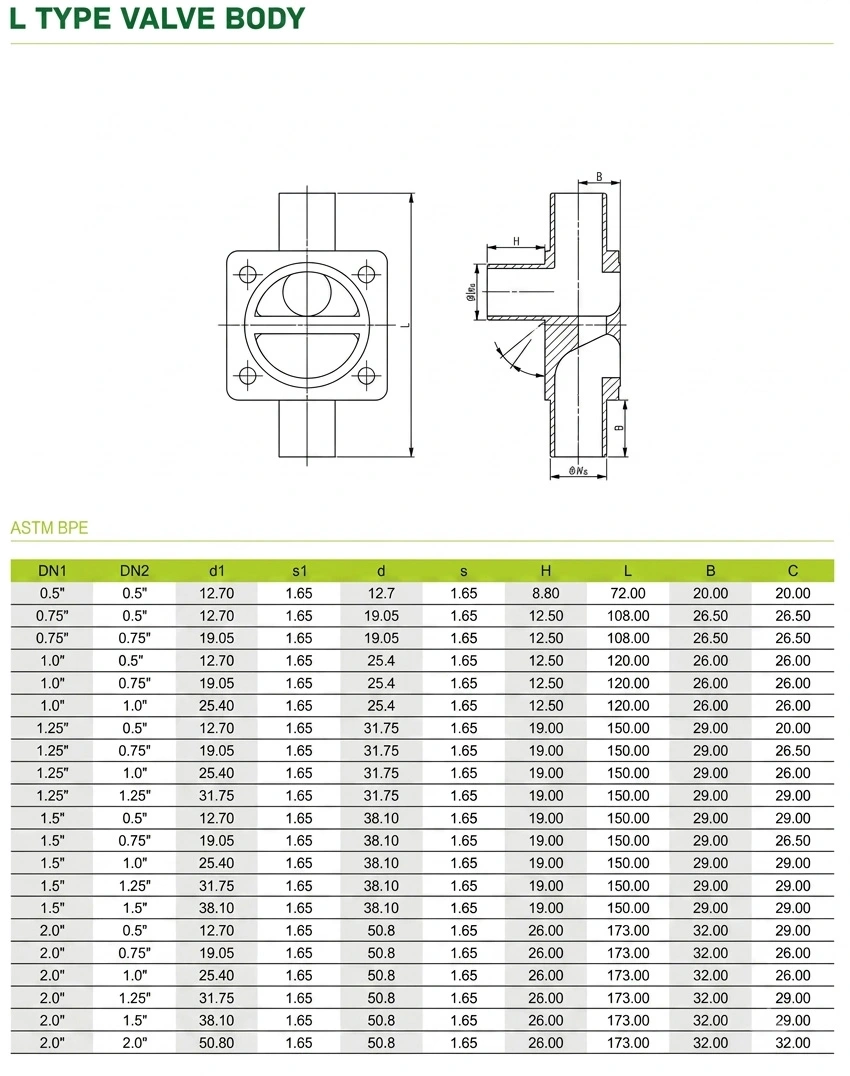

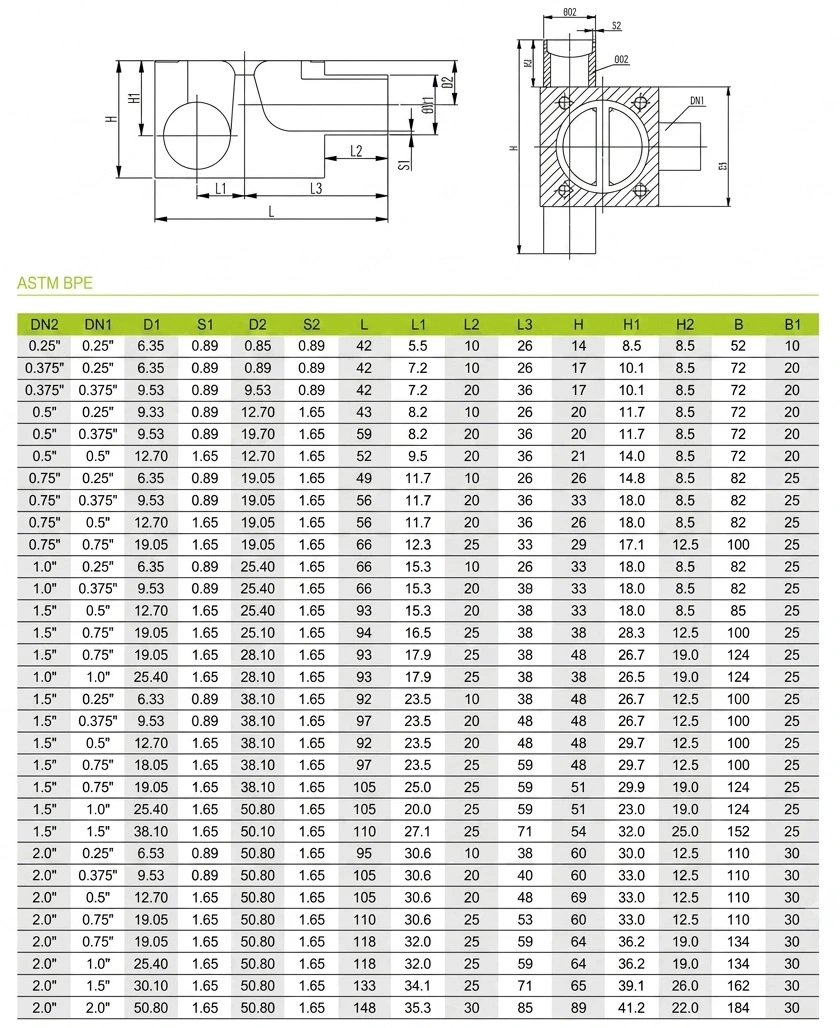

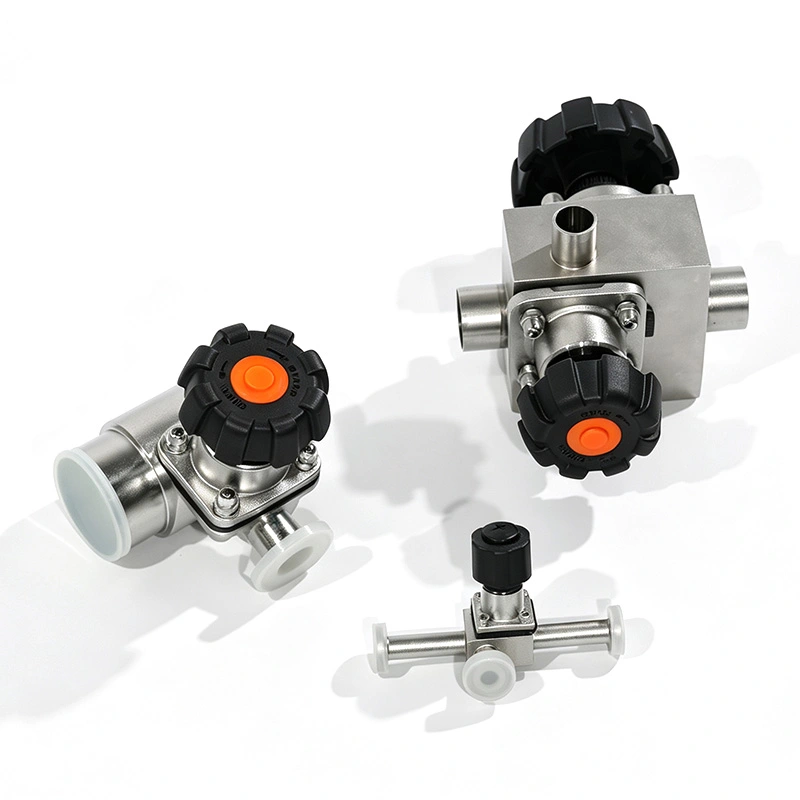

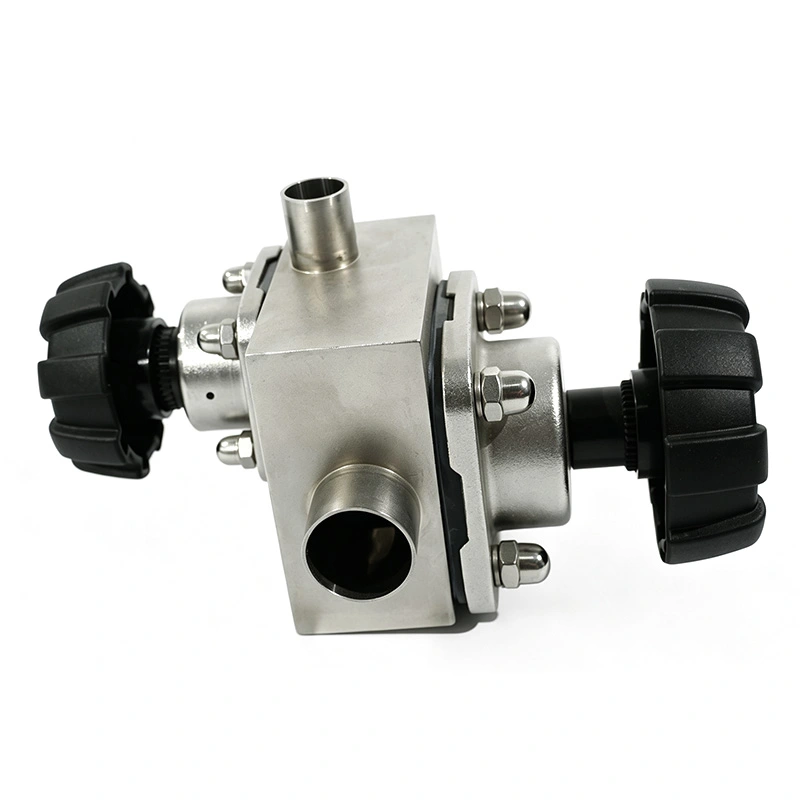

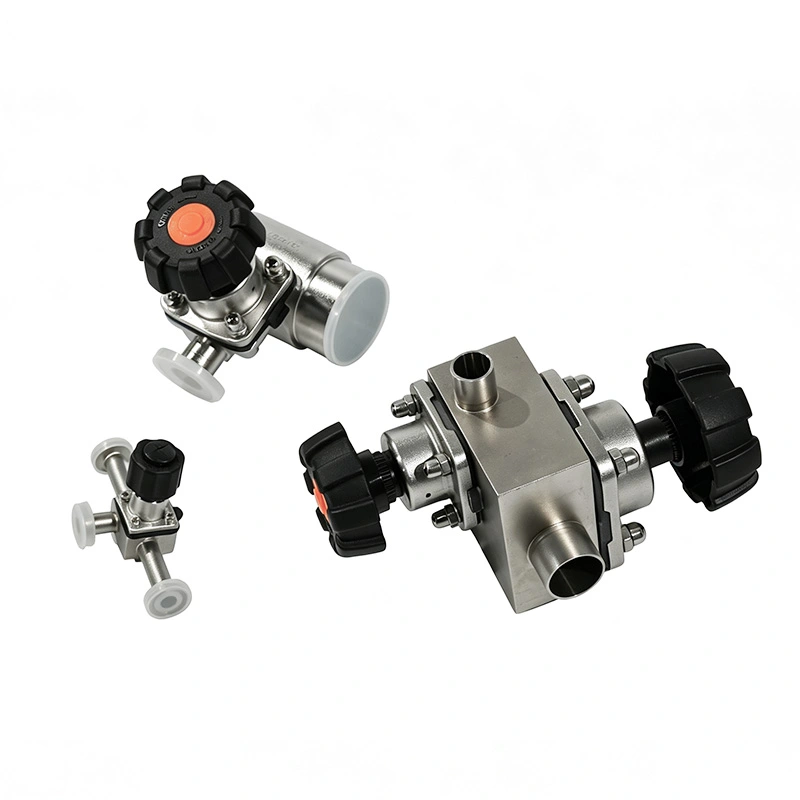

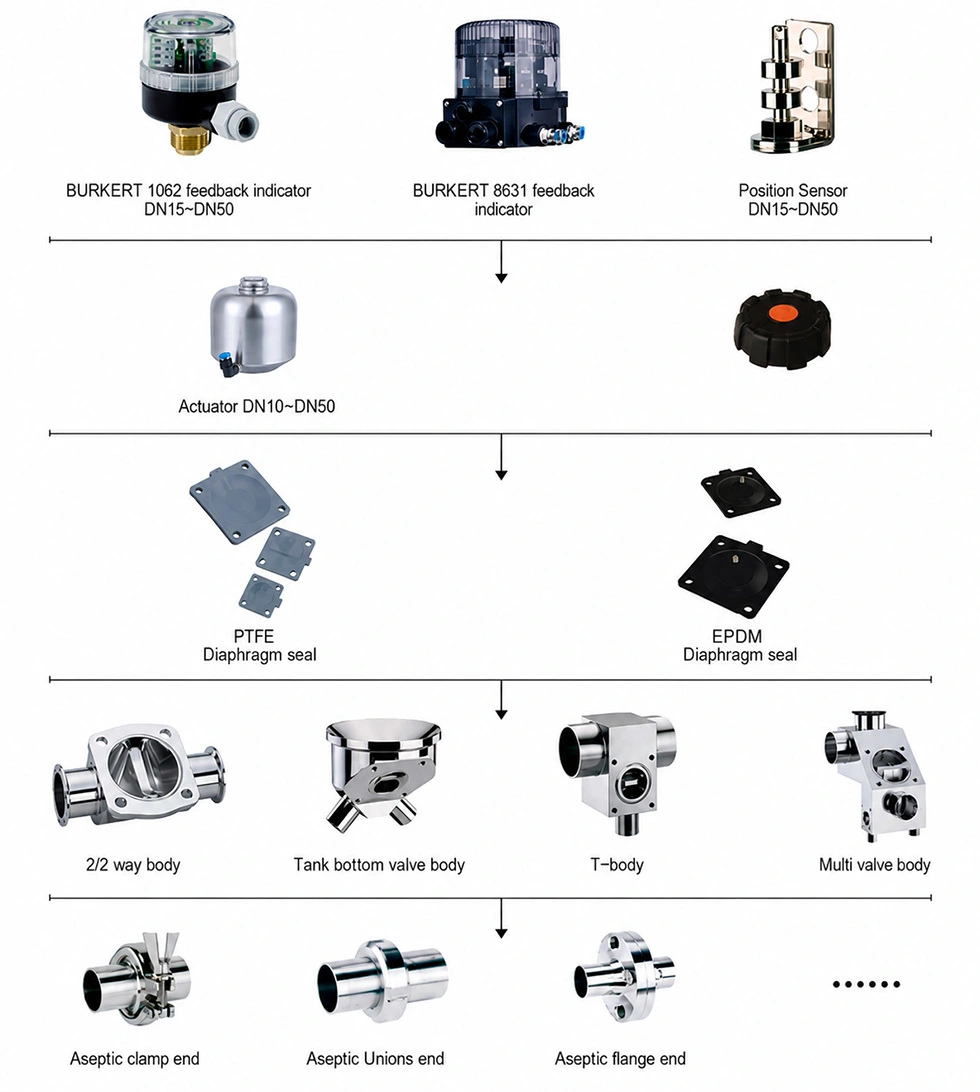

La vanne sanitaire à membrane 3 voies AVM est disponible en versions corps en T et corps en L pour s'adapter à différents routages de débit. exigences. La configuration du corps en T convient à la distribution ou à la combinaison du flux entre trois pipelines, tandis que la configuration du corps en L est mieux adaptée aux applications nécessitant une commutation directionnelle entre deux voies d'écoulement.
Les connexions sanitaires Tri-Clamp ou soudées bout à bout simplifient l'installation et la maintenance. Les surfaces en contact avec le produit peuvent être électropoli à Ra ≤ 0,4 μm, aidant à réduire la rétention de résidus et favorisant une production hygiénique.
La vanne est compatible avec les procédures CIP et SIP, ce qui la rend adaptée aux lignes de production où des nettoyages fréquents et la stérilisation sont nécessaires.

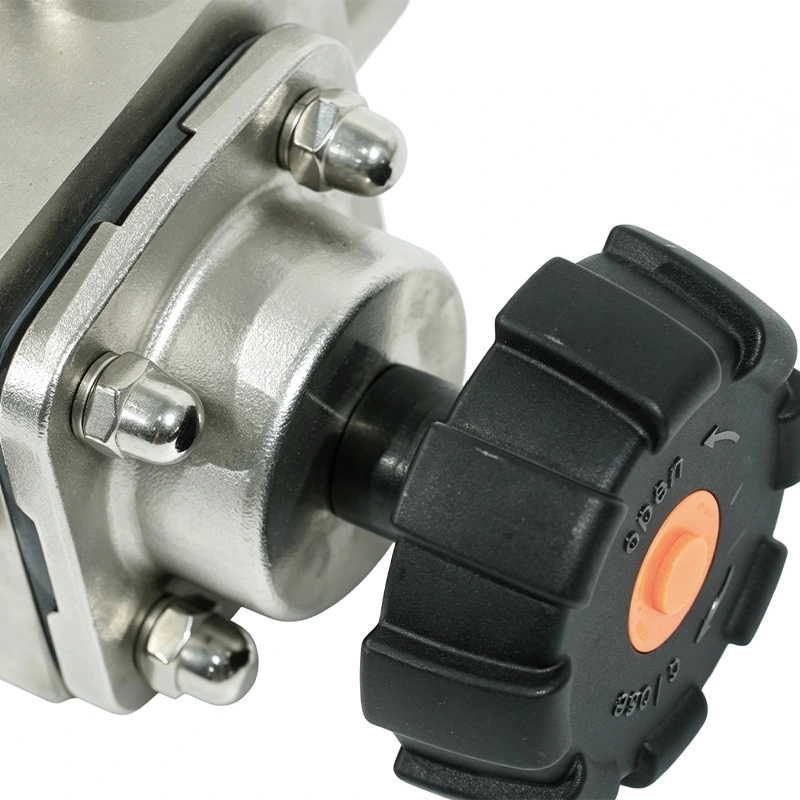

La vanne peut être actionnée manuellement pour les systèmes de processus simples ou équipée d'un actionneur pneumatique pour commutation automatisée. Le fonctionnement pneumatique permet l'intégration avec des systèmes de contrôle basés sur PLC, rendant la vanne adapté au traitement automatisé par lots et à la distribution de médias multilignes.
La vanne sanitaire à membrane 3 voies AVM est utilisée pour le transfert de liquides pharmaceutiques, le traitement biotechnologique, les vaccins. production, transformation des produits laitiers, fabrication de boissons, manipulation des ingrédients alimentaires et autres systèmes de fluides aseptiques où une distribution hygiénique du flux et une isolation fiable sont requises.
| Paramètre | Spécification |
| Type de vanne | Vanne sanitaire à membrane à 3 voies |
| Configuration du corps | Corps en T / Corps en L |
| Taille disponible | DN10-DN50 (1/2"-2") |
| Pression de service maximale | 0,6 MPa (6 bars) |
| Matériau du corps | Acier inoxydable SS316L |
| Matériaux du diaphragme | EPDM, silicone, FKM, EPDM + composite PTFE |
| Conformité du diaphragme | Élastomères conformes à la norme FDA 21 CFR 177.2600 ; Options 3-A disponibles |
| Type de connexion | Tri-Clamp, soudé bout à bout |
| Normes de connexion | DIN, SMS, ISO, 3-A, BS |
| Température de travail | -20°C à +150°C |
| Actionnement | Manuel / Pneumatique |
| Nettoyage | Compatible CIP/SIP |
| Finition de surface | Électropolissage interne et externe, Ra ≤ 0,4 μm |
Une chaîne de production biopharmaceutique nécessitait un ensemble de valves hygiéniques pour commuter l'approvisionnement en nutriments entre plusieurs récipients de préparation. La vanne sanitaire à membrane 3 voies AVM a permis aux opérateurs de sélectionner différentes sources de médias tout en maintenant un chemin de processus fermé et hygiénique. La configuration du corps en T a réduit le nombre de personnes vannes requises et nettoyage simplifié des canalisations lors du changement de lot.
Il est utilisé pour détourner, combiner ou commuter des fluides de procédé hygiéniques entre trois canalisations connectées.
Un corps en T est adapté à la distribution à trois voies ou à la combinaison de flux, tandis qu'un corps en L est généralement utilisé pour la distribution directionnelle. commutation entre deux chemins d’écoulement.
Oui. La vanne AVM est conçue pour les applications hygiéniques et aseptiques et prend en charge les traitements orientés BPF, CIP et Exigences de nettoyage SIP.
