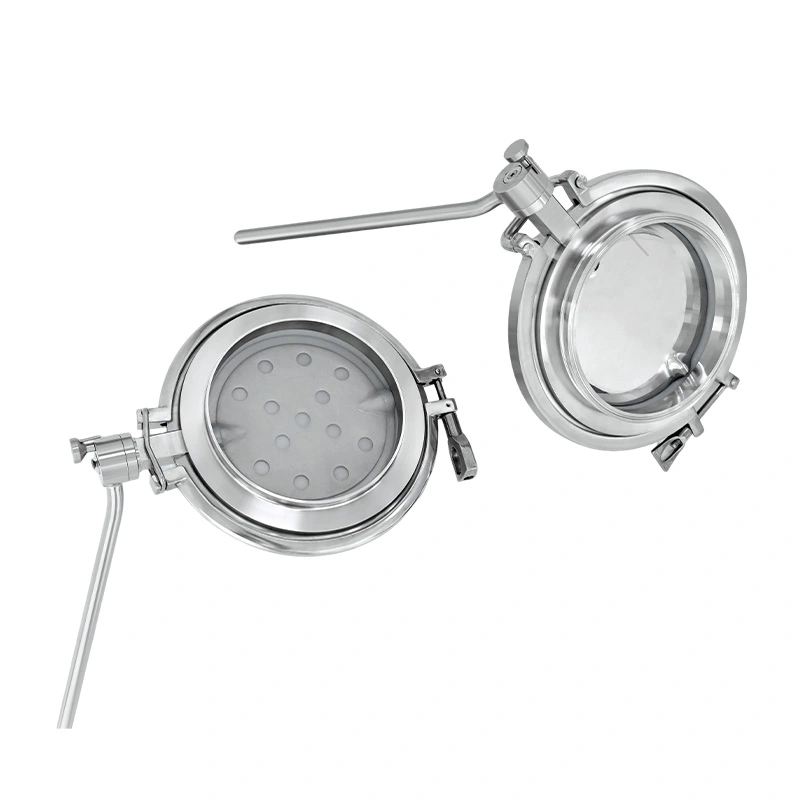

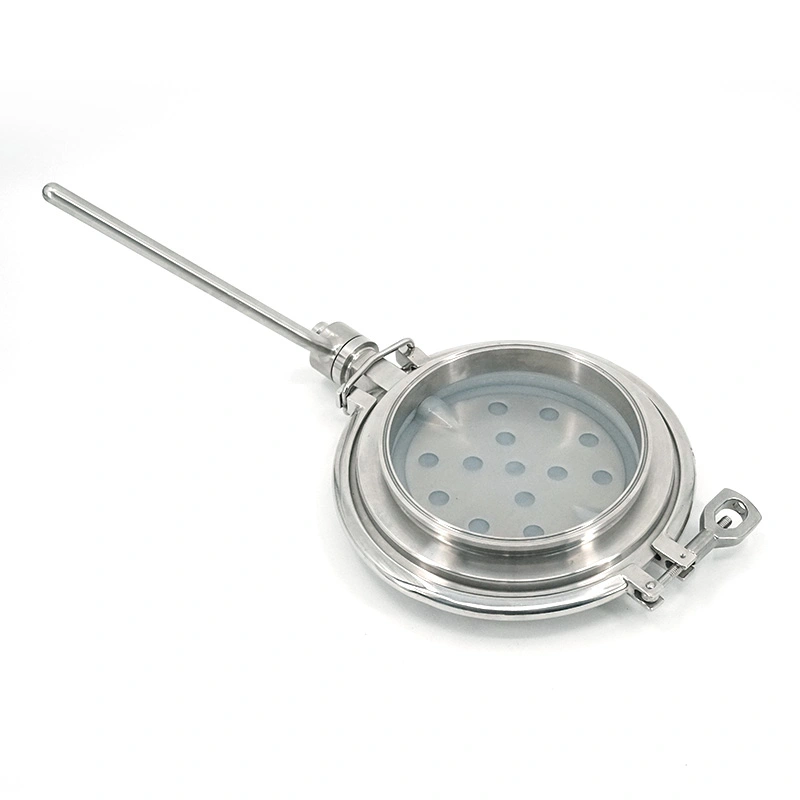

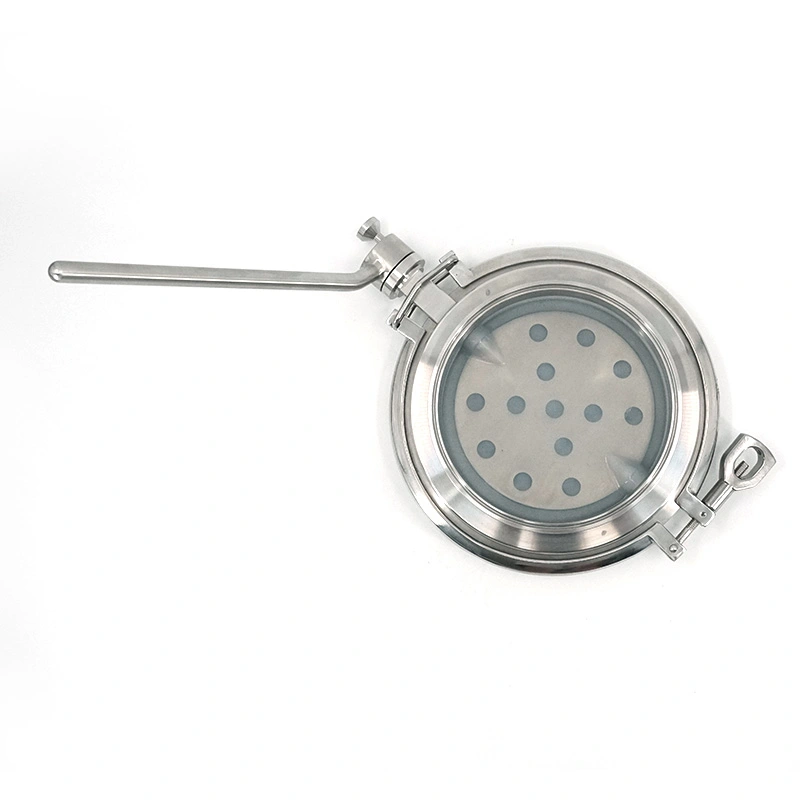

La vanne papillon sanitaire pour la manipulation des comprimés peut être installée entre les presses à comprimés, les machines d'enrobage, les GRV, trémies, systèmes de transport sous vide et équipements d'emballage, permettant une décharge contrôlée du produit tout en maintenant conditions de processus hygiéniques.
Les comprimés sont plus sensibles aux chocs et à l’abrasion que les poudres ou granulés classiques. Impact excessif pendant la décharge peut provoquer des bords cassés, des comprimés ébréchés, des dommages au revêtement et des fines supplémentaires, affectant à la fois le produit qualité et rendement de production.
AVM optimise la structure de la vanne et fournit en option des surfaces de disque recouvertes de silicone pour créer un contact plus doux interface pendant la décharge du comprimé. Cette configuration est particulièrement adaptée aux comprimés enrobés et autres produits où l’intégrité de la surface est importante.
La vanne papillon sanitaire pour la manipulation des comprimés prend en charge le transfert contrôlé pour les lots et les continus. production pharmaceutique.

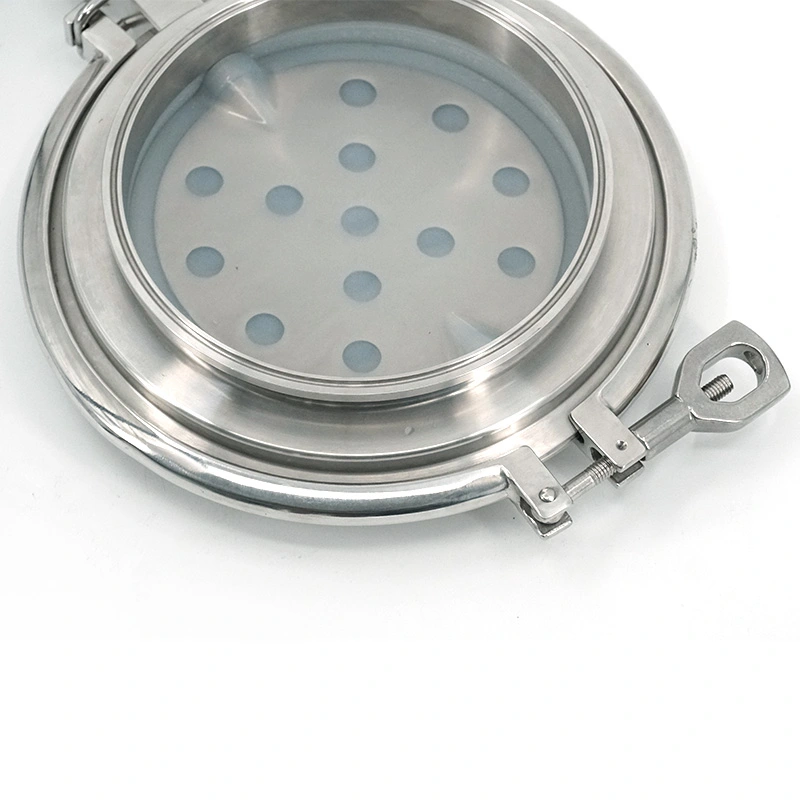

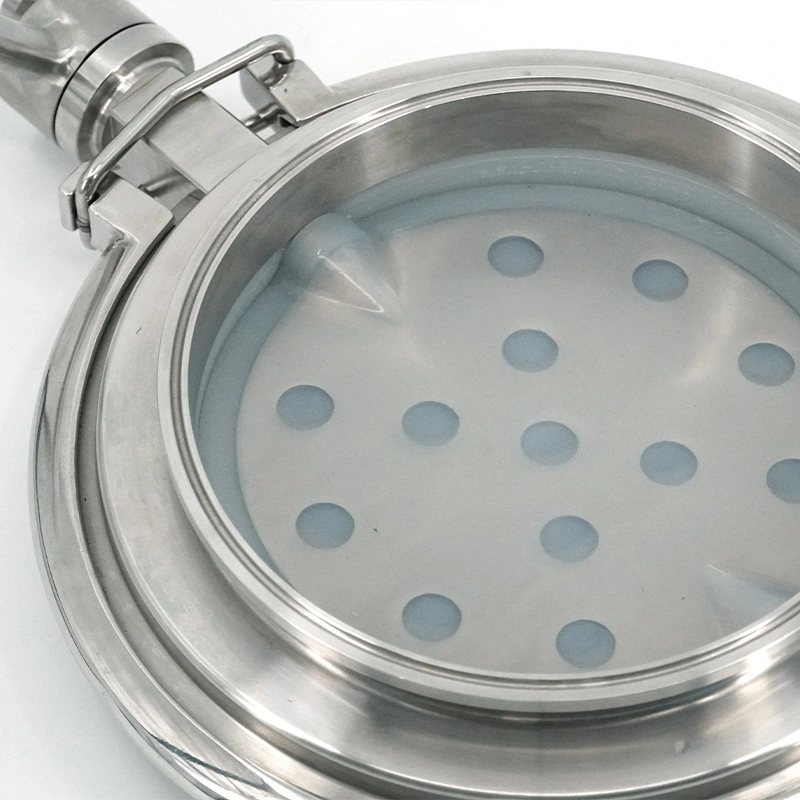

Le disque peut être équipé d'un revêtement en silicone pour réduire le contact direct entre le disque métallique et le produit pharmaceutique. produits. Ceci est particulièrement utile lors de la manipulation de comprimés enrobés ou de produits présentant des surfaces relativement fragiles.
La surface du disque plus douce aide à réduire les frottements et les impacts inutiles lors de la décharge du produit, offrant ainsi un meilleur support. l'intégrité des comprimés et réduire l'excès de poudre ou les particules brisées.
Le revêtement du disque peut être personnalisé en fonction du type de comprimé, des caractéristiques du produit et des exigences de fonctionnement. permettant à la valve d'être adaptée à différents processus pharmaceutiques.
La vanne papillon sanitaire pour la manipulation des comprimés peut servir de point d'isolement et de transfert entre plusieurs étapes de traitement pharmaceutique.
Installée sous une presse à comprimés, la vanne contrôle le refoulement de l'équipement de compression vers une trémie de collecte, bac ou conteneur de transfert.
Pour la production de comprimés enrobés, la vanne assure une décharge contrôlée tout en aidant à protéger la surface d'enrobage pendant le transfert.
La vanne peut être installée aux points d'accueil et de déchargement IBC pour isoler les conteneurs et contrôler le mouvement des produits. entre les étapes de traitement.
Pour les systèmes de transport sous vide pharmaceutiques, la vanne fournit un point d'isolement contrôlé entre le système de transport équipement et équipement de traitement en aval.
La vanne peut être positionnée avant l'équipement de remplissage et de conditionnement pour contrôler la décharge du produit et isoler le processus en amont lorsque cela est nécessaire.
La vanne papillon sanitaire pour la manipulation des comprimés utilise du SS316L pour les pièces en contact avec le produit et du SS304 pour composants sans contact avec le produit. Les surfaces en contact avec le produit peuvent atteindre un Ra <0,4 μm, réduisant ainsi les zones où des matières pharmaceutiques peuvent s’accumuler.
Des matériaux d'étanchéité en silicone, EPDM et FKM sont disponibles, avec des qualités conformes à la FDA proposées pour les applications applicables. applications pharmaceutiques.
La construction sanitaire répond aux exigences de nettoyage dans la fabrication pharmaceutique et aide à maintenir conditions de contact produit cohérentes entre les lots de production.
| Spécification | Détails |
| Application | Comprimés, capsules, pellets, granulés |
| Taille | DN100–DN300 / 4"–12" |
| Matériel de contact avec le produit | SS316L |
| Matériau sans contact avec le produit | SS304 |
| Revêtement du disque | Silicone, FKM |
| Matériau du joint | Silicone, EPDM, FKM |
| Finition de surface | Ra <0,4 μm |
| Opération | Manuel |
| Connexion | Tri-Clamp, bride |
| Normes | DIN, OIN 1127, BS4825, OIN, SMS |
| Sceaux conformes à la FDA | Disponible |
| Considération | Valve de manipulation de comprimés AVM | Vanne papillon sanitaire générale |
| Matériau principal | Comprimés et gélules | Médias sanitaires généraux |
| Protection du produit | Axé sur la réduction de l’impact des tablettes | Contrôle général du flux |
| Option disque | Disque recouvert de silicone disponible | Disque généralement standard |
| Application | Presse à comprimés, enrobage, IBC, convoyage | Isolation générale des processus |
| Finition de surface | Ra <0,4 μm | Dépend de la configuration |
| Intégration pharmaceutique | Conçu pour les systèmes de manipulation de comprimés | Applications sanitaires générales |
Un fabricant pharmaceutique avait besoin de transférer des comprimés compressés d'une presse à comprimés vers un système de collecte tout en réduisant les comprimés cassés et les amendes excessives lors de la décharge. Le client a sélectionné la vanne AVM avec un disque recouvert de silicone, car la protection du produit était plus importante que la simple isolation du flux.
Pendant le fonctionnement, le client s'est concentré sur trois points : déchargement fluide des comprimés, protection des bords des comprimés et une isolation fiable lorsque les équipements en aval nécessitent une maintenance. La vanne assurait un transfert contrôlé point entre la presse à comprimés et les équipements de collecte tout en conservant les conditions sanitaires requises.
Dans une chaîne de production de comprimés enrobés, le client devait éviter tout contact inutile susceptible d'endommager l'enrobage. pendant la décharge. Le disque recouvert de silicone offre une surface de contact plus douce, tandis que le sanitaire en acier inoxydable nettoyage pris en charge par la construction entre les lots de production.
Les commentaires des clients portaient spécifiquement sur une réduction des préoccupations concernant les dommages au revêtement pendant le fonctionnement de la vanne et sur une intégration avec la ligne de transfert existante, plutôt que de simplement évaluer la vanne comme une vanne marche/arrêt conventionnelle appareil.
AVM maintient un système de gestion de la qualité basé sur la norme ISO 9001 et fournit des produits applicables avec 3-A Sanitary Normes, conformité CE et FDA.
Pour les applications pharmaceutiques, la vanne peut être configurée avec des matériaux d'étanchéité et hygiéniques conformes aux normes FDA. surfaces de contact avec les produits en acier inoxydable pour prendre en charge les environnements de fabrication orientés BPF.
Le matériel pertinent et la documentation de conformité peuvent être fournis en fonction des exigences du projet.
Il est spécialement conçu pour la manipulation des comprimés et des gélules, en prêtant attention à l'impact du produit, à l'abrasion et protection du revêtement. Un disque recouvert de silicone est disponible pour les applications impliquant des comprimés fragiles ou enrobés.
Oui. Un revêtement en silicone est disponible pour les applications de déchargement de comprimés, et la configuration peut être discutée selon le produit et les conditions d'utilisation.
Oui. La valve convient au transfert de comprimés enrobés et le disque recouvert de silicone, plus souple, peut aider à réduire contact inutile avec la surface de la tablette.
Les emplacements typiques incluent les presses à comprimés, les machines d'enrobage, les stations d'accueil IBC, les trémies de collecte, le vide systèmes de transport et lignes de conditionnement.
Le SS316L est utilisé pour les pièces en contact avec le produit, tandis que le SS304 est disponible pour les composants sans contact avec le produit.
Le délai de livraison standard est de 2 à 4 semaines, selon la taille, la configuration et la quantité.
