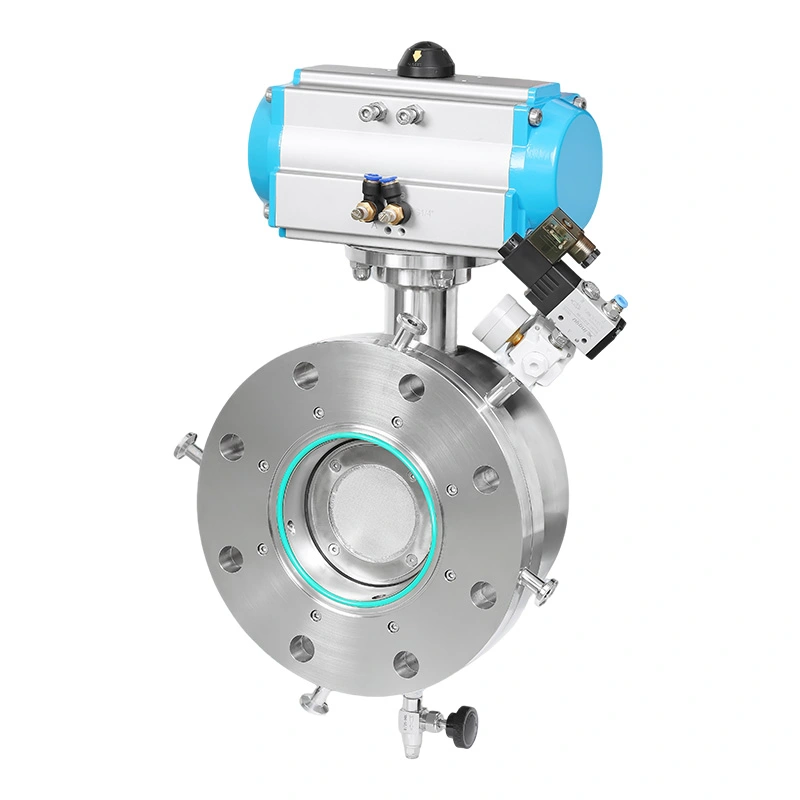

Contrairement à un robinet d'arrêt sanitaire conventionnel qui peut nécessiter un retrait pour le nettoyage de la cavité, l'AVM Sanitary Le robinet à tournant sphérique segmenté à expansion avec la conception du système CIP permet au liquide de nettoyage d'atteindre les zones internes critiques pendant le cycle CIP. Cela permet de réduire les interventions manuelles, de raccourcir les temps d'arrêt pour le nettoyage et de favoriser une hygiène reproductible. traitement.
La bille segmentée fournit un chemin d'écoulement caractérisé pour un étranglement stable et un réglage du débit répétable. C'est adapté aux applications où la vanne doit faire plus que simplement ouvrir ou fermer, y compris le dosage de liquides, mélange et régulation du flux de processus.
Le siège à expansion applique une pression d'étanchéité contrôlée contre la bille segmentée lorsque la vanne est fermée. C'est la structure d'expansion aide à compenser l'usure normale du siège, les changements thermiques et les fluctuations de pression, en maintenant arrêt fiable lors de cycles de fonctionnement répétés.
Les ports CIP dédiés dirigent la solution de nettoyage vers la cavité de la vanne, la bille segmentée et les zones d'étanchéité. La valve peut donc être nettoyé sans le retirer de la chaîne de traitement, contribuant ainsi à réduire les travaux de démontage et la production interruptions.
En fonctionnement normal, la bille segmentée tourne pour réguler le flux du processus.
Lorsque le robinet à tournant sphérique segmenté à expansion sanitaire avec système CIP est fermé, le siège d'expansion se déplace dans son étanchéité position pour assurer une fermeture étanche.
Pendant le CIP, la solution de nettoyage pénètre par les ports de nettoyage dédiés et atteint les zones internes susceptibles de sinon, il serait difficile à nettoyer. Le cycle de nettoyage élimine les résidus de produit de la bille et des zones d'étanchéité avant la vanne revient au fonctionnement normal du processus.
Cette conception est particulièrement intéressante pour les lignes de production avec des changements de produits fréquents et un nettoyage strict exigences.
La vanne utilise de l'acier inoxydable SS316L ou SS304L, avec des surfaces en contact avec le produit finies à Ra ≤0,4 μm. L'optimisé la géométrie interne minimise les zones mortes et la rétention de produit, facilitant ainsi le nettoyage et la validation.
Les matériaux d'étanchéité FKM, EPDM et silicone sont disponibles en fonction de la température, de la compatibilité chimique et du processus. exigences.
Convient aux lignes de processus où un débit contrôlé, une fermeture hygiénique et un nettoyage NEP répétable sont requis entre lots de production.
Le robinet à tournant sphérique segmenté à expansion sanitaire avec système CIP peut être intégré dans des systèmes de processus hygiéniques où le contrôle de la contamination et la nettoyabilité sont essentiels.
Convient aux ingrédients liquides, aux fluides de traitement, aux systèmes de mélange et à d'autres applications nécessitant un débit sanitaire régulation et nettoyage en ligne.
La conception interne à faible rétention et la capacité CIP rendent la vanne adaptée aux systèmes de transformation hygiénique des produits laitiers.
La bille segmentée permet un réglage contrôlé du débit pour les systèmes de dosage de liquides, de mélange et de transfert de matériaux.
Le concept d'étanchéité par expansion peut également être appliqué aux équipements de traitement sous vide où une isolation fiable est requise.
| Paramètre | Spécification |
| Type de vanne | Robinet à bille segmenté à expansion sanitaire |
| Conception de la vanne | Boule segmentée + siège d'extension |
| Matériel | SS316L/SS304L |
| Finition de surface | Ra ≤0,4 μm |
| Gamme de tailles | DN80–DN300 / 3"–12" |
| Pression nominale | Max. 5 barres |
| Température de travail | -20°C à +150°C |
| Matériaux de joint | FKM, EPDM, Silicone |
| Connexion | Tri-Clamp, bride |
| Actionnement | Actionneur pneumatique |
| Nettoyage | Système CIP intégré |
| Conformité | BPF, FDA, ASME BPE |
| Considération | Robinet à bille segmenté à expansion AVM | Robinet à tournant sphérique sanitaire conventionnel |
| Fonction principale | Contrôle de débit + arrêt + CIP | Principalement l'isolement |
| Régulation du débit | Boule segmentée | Cela dépend de la conception |
| Conception des sièges | Siège d'extension | Siège fixe conventionnel |
| Fonction CIP | Intégré | Dépend de la configuration |
| Nettoyage | Nettoyage en ligne | Peut nécessiter une procédure de nettoyage supplémentaire |
| Rétention du produit | Conception à faible rétention | Dépend de la structure interne |
| Automation | Options pneumatiques/intelligentes | Dépend de la configuration |
| Application | Traitement hygiénique critique | Traitement sanitaire général |
Un fabricant pharmaceutique avait besoin d'une vanne de régulation sanitaire pour une ligne de traitement avec des changements de produits fréquents. La principale préoccupation n'était pas seulement la fiabilité de la fermeture, mais aussi la question de savoir si des résidus autour de la cavité de la vanne et du joint d'étanchéité La zone pourrait être retirée sans retrait répété de la valve.
Le client a choisi la configuration AVM avec un système CIP intégré. Lors du nettoyage, le circuit CIP a délivré liquide de nettoyage dans les zones internes des valves, réduisant ainsi le besoin de démontage manuel. Les commentaires du client axé sur une intervention de nettoyage plus courte et un changement de lot plus facile, en particulier par rapport à un système conventionnel vanne nécessitant davantage de travail de nettoyage manuel.
Un client du secteur de la transformation alimentaire a utilisé la vanne dans un système de dosage et de mélange de liquides où un réglage stable du débit et un nettoyage fiable était tous deux nécessaires. La bille segmentée assurait une régulation contrôlée du débit, tandis que l'expansion le siège maintient une fermeture étanche pendant l'isolation du processus.
Le client a particulièrement apprécié le contrôle du débit et la capacité de nettoyage en ligne au sein de la même vanne. configuration, réduisant ainsi le nombre de composants séparés requis autour de la chaîne de traitement.
Les produits de vannes sanitaires AVM sont pris en charge par les normes sanitaires 3-A applicables, la conformité ISO 9001, CE et FDA.
Le robinet à tournant sphérique segmenté à expansion sanitaire peut être configuré pour la production pharmaceutique orientée GMP et ASME Systèmes hygiéniques à base de BPE, avec acier inoxydable 316L, finition de surface sanitaire et matériaux d'étanchéité adaptés disponible selon les exigences du projet.
Le siège d'expansion fournit une pression d'étanchéité contrôlée contre la bille segmentée et aide à compenser la pression normale l'usure du siège et les changements de fonctionnement, permettant un arrêt fiable.
Oui. La bille segmentée est conçue pour un étranglement stable et reproductible, ce qui rend la vanne adaptée au dosage et contrôle du flux de processus en plus de l'isolation.
Oui. Les ports CIP dédiés permettent au liquide de nettoyage d'atteindre la cavité interne et les zones d'étanchéité sans retirer le vanne de la ligne de traitement.
Oui. CIP est standard pour la configuration indiquée, tandis que des conceptions compatibles SIP peuvent être fournies selon le processus température et exigences du projet.
Il convient aux produits pharmaceutiques, API, biotechnologies, aliments, boissons, produits laitiers, nutraceutiques et produits chimiques fins. traitement.
Oui. Le robinet à tournant sphérique segmenté à expansion sanitaire avec système CIP peut être équipé d'un actionneur pneumatique, positionneur intelligent, capteurs de retour de position et contrôle d'électrovanne pour intégration avec PLC, DCS ou SCADA systèmes.
