Le robinet à tournant sphérique segmenté à joint gonflable sanitaire est particulièrement précieux dans les équipements tels que les séchoirs sous vide, réacteurs, mélangeurs et systèmes de traitement de poudre où les joints de vannes conventionnels peuvent souffrir de friction, de produits accumulation ou fuite lors d’un fonctionnement répété.

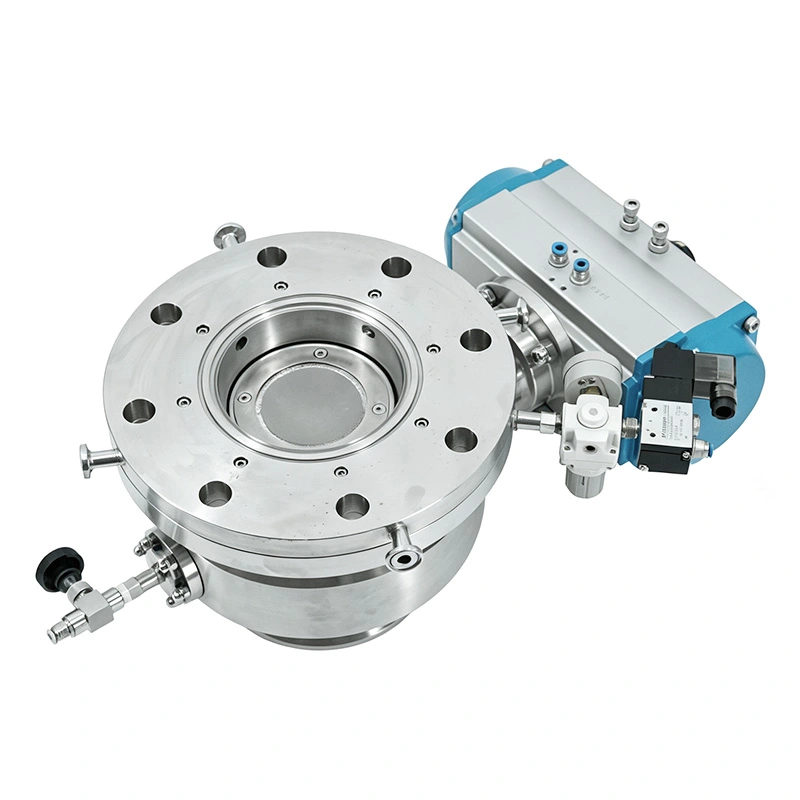

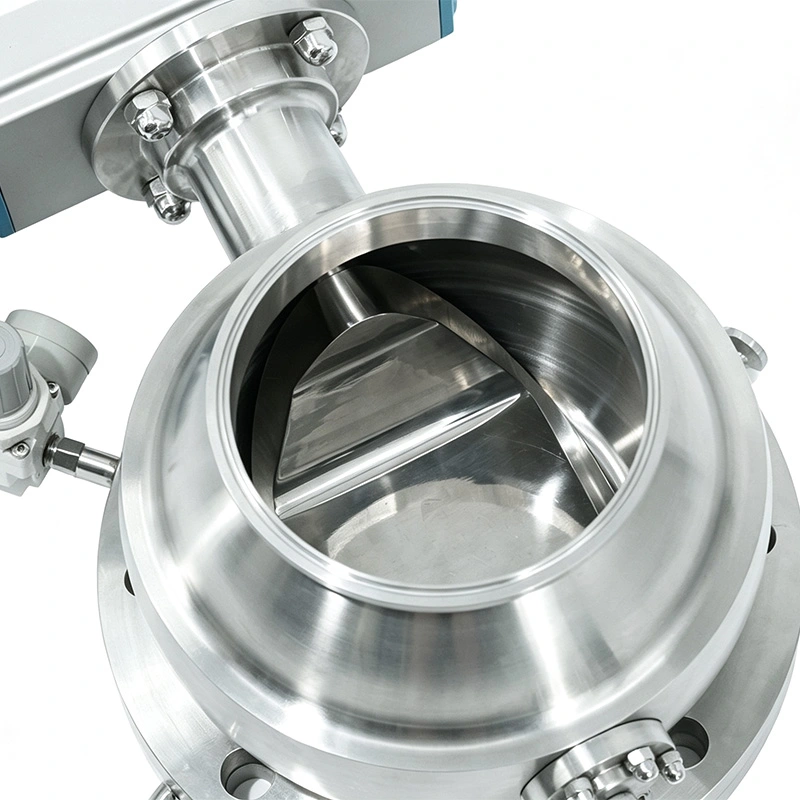

Le robinet à tournant sphérique segmenté AVM utilise un joint gonflable positionné entre le corps du robinet et le segment sphérique.
Lors de l'ouverture, le joint se rétracte du segment, permettant au segment de tourner sans frottement continu contre la surface d'étanchéité. Une fois que le segment atteint la position fermée, le joint se gonfle et s'appuie contre le segment pour établir la coupure requise.
Ce principe de rétraction du joint réduit la friction lors du mouvement de la vanne et contribue à prolonger la durée de vie du joint.
Pour les équipements de traitement sous vide, le maintien de l’intégrité du vide est essentiel. Le système d'étanchéité gonflable fournit étanchéité fiable dans des conditions de vide et de pression positive, ce qui rend la vanne particulièrement adaptée aux séchage sous vide et décharge de poudre confinée.
Lorsqu'elle est complètement ouverte, la conception segmentée offre un chemin de décharge dégagé. Cela aide les poudres, granulés, pâtes et d'autres matériaux de traitement passent à travers la vanne avec une accumulation et un pontage réduits.
Le système pneumatique dégonfle d'abord le joint gonflable. Le joint se rétracte du segment, supprimant le contact pendant rotation. Le segment sphérique tourne ensuite d'environ 90° pour ouvrir le passage d'écoulement.
Le segment revient en position fermée. Une fois correctement positionné, le joint gonflable se dilate et appuie contre le segment, créant une interface d'étanchéité étanche.
Cette séquence sépare le mouvement de la vanne du contact d'étanchéité, réduisant ainsi l'usure inutile par rapport aux conceptions où le joint reste en contact continu pendant la rotation.
Le robinet à tournant sphérique segmenté à joint gonflable sanitaire peut être installé à la sortie de refoulement des séchoirs sous vide où le Le processus nécessite une rétention de vide fiable et une décharge efficace des matériaux.
L'ouverture à passage intégral permet d'évacuer les poudres et granulés séchés avec une obstruction minimale, tandis que le joint gonflable prend en charge l'isolation entre le sécheur et l'équipement en aval.
La vanne fournit une interface de décharge hygiénique pour les produits en poudre tout en réduisant les zones où les matériaux peuvent rester piégé.
Pour les processus pharmaceutiques et de chimie fine impliquant des poudres précieuses ou dangereuses, la structure d'étanchéité aide réduire les fuites et les rejets indésirables de produit.
Les surfaces en contact avec le produit peuvent atteindre un Ra <0,4 μm, tandis que les surfaces sans contact peuvent atteindre un Ra <0,8 μm. Le réduit la conception avec espace mort permet de minimiser la rétention de produit et prend en charge les procédures de nettoyage et de validation.

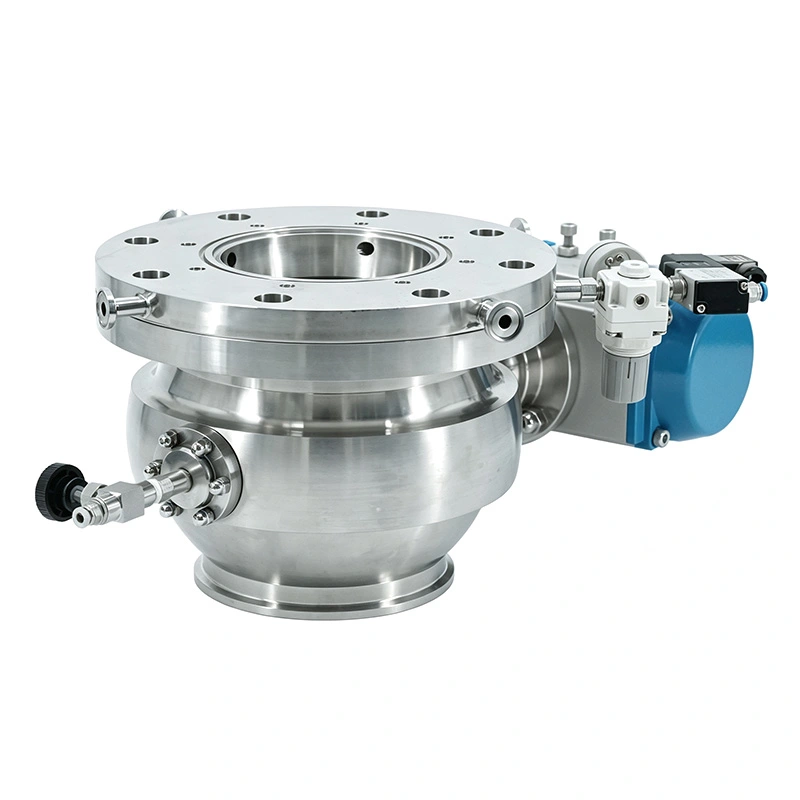

Le corps du robinet à tournant sphérique segmenté à joint gonflable sanitaire est disponible en SS304, SS316L, Duplex 2205 et Titanium TA2, permettant d'adapter la configuration du matériau aux exigences de corrosion, de pureté et de processus.
| Paramètre | Spécification |
| Taille de la vanne | 3"-12" |
| Matériau du corps | SS304, SS316L, Duplex 2205, Titane TA2 |
| Joint gonflable | EPDM, silicone, FKM |
| Produit Contact Finition | Ra <0,4 μm |
| Finition sans contact | Ra <0,8 μm |
| Pression de travail | -0,1 à +0,5 MPa |
| Température de travail | -20°C à +135°C |
| Terminer les connexions | Bride, Tri-Clamp |

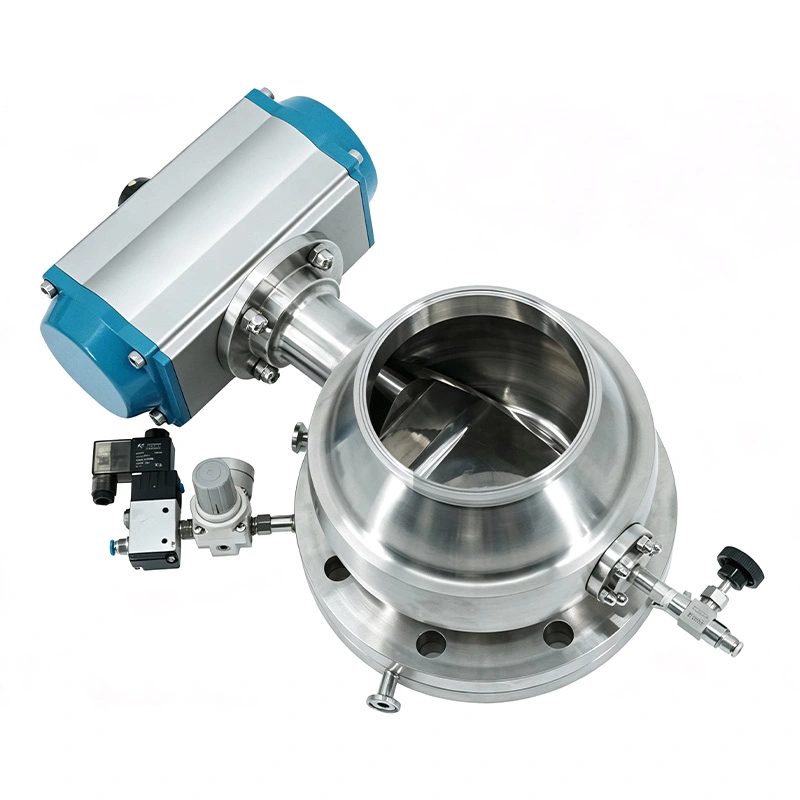

| Actionnement | Actionneur pneumatique |
| Accessoires en option | Maille filtrante, vanne de régulation de pression, boîtier de commutateur de fin de course, ports de purge |
Utilisée comme soupape de décharge pour les séchoirs sous vide où l'étanchéité au vide et la décharge rapide du matériau sont toutes deux importantes.
Convient à la manipulation de poudres pharmaceutiques, aux décharges confinées et à l'isolation des équipements dans le cadre d'une construction hygiénique et le contrôle des fuites sont essentiels.
Applicable aux cathodes, anodes et autres matériaux fins de batterie où le confinement du produit, la nettoyabilité et la corrosion la résistance est importante.
Utilisé avec des poudres, des granulés et d'autres matériaux de traitement dans des réacteurs, des mélangeurs, des séchoirs et des systèmes de transfert confinés.
Convient pour le déchargement hygiénique et l'isolation dans les systèmes de traitement des ingrédients où la construction et l'acier inoxydable Des surfaces nettoyables en contact avec le produit sont nécessaires.
| Considération | Robinet à tournant sphérique segmenté à joint gonflable AVM | Robinet à tournant sphérique conventionnel |
| Méthode de scellement | Joint pneumatique gonflable | Joint fixe conventionnel |
| Sceller pendant la rotation | Rétracté | Reste généralement en contact |
| Usure des joints | Frottement réduit pendant le fonctionnement | Cela dépend de la conception |
| Application sous vide | Conçu pour l'étanchéité au vide | Dépend de l'application |
| Décharge | Passage de produit à passage intégral | Dépend de la configuration de la vanne |
| Rétention du produit | Conception à faible espace mort | Cela dépend de la conception |
| Objectif principal | Confinement et décharge hygiénique | Isolement général |
Un client du secteur pharmaceutique avait besoin d'une vanne de sortie pour un système de séchage sous vide où le maintien du vide conditions et obtenir une décharge fiable de la poudre étaient tous deux importants. Le client a choisi la vanne AVM parce que le joint gonflable pourrait se rétracter avant que le segment ne tourne, réduisant ainsi la friction du joint lors d'ouvertures répétées et fermeture.
Le client a particulièrement apprécié la combinaison des performances de mise sous vide et de l'évacuation sans obstruction du produit, ce qui a simplifié la connexion entre le séchoir et les équipements de collecte en aval.
Un client de chimie fine avait besoin d'une vanne de décharge pour un processus de poudre où les fuites de matériaux et la rétention du produit étaient des préoccupations. Le client a choisi la configuration du joint gonflable car le joint ne pouvait être gonflé que en position fermée, tandis que le passage à passage intégral offrait un chemin de décharge plus propre lorsqu'il était ouvert.
Les retours se sont concentrés sur l'amélioration du confinement pendant l'isolation et la réduction de l'accumulation de matériaux autour du joint d'étanchéité. zone.
Les produits de vannes sanitaires AVM sont pris en charge par les normes sanitaires 3-A applicables, la conformité ISO 9001, CE et FDA. Pour les applications pharmaceutiques et alimentaires, les matériaux sanitaires, la finition de surface et les configurations d'étanchéité peuvent être sélectionnés selon les exigences du processus.

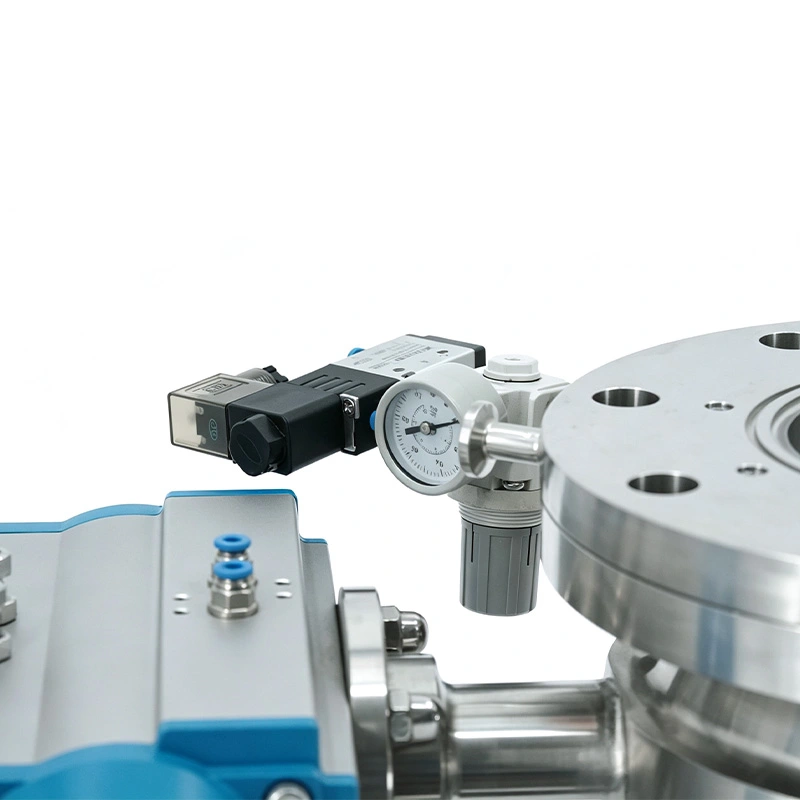

La vanne peut également être configurée avec des ports de purge, des systèmes de régulation de pression, des capteurs de retour de position et composants de contrôle automatisés pour les environnements de processus plus exigeants.
Le robinet à tournant sphérique segmenté à joint gonflable sanitaire utilise un joint d'air gonflable actionné par un système pneumatique. Le Le joint se rétracte lors de l'ouverture et de la rotation, puis se gonfle après la fermeture pour établir l'interface d'étanchéité.
La rétraction du joint élimine la friction continue entre le joint et le segment rotatif. Cela contribue à réduire l'usure et peut prolonger la durée de vie du joint.
Oui. Sa capacité de scellage sous vide et son chemin de décharge complet le rendent particulièrement adapté aux séchoirs sous vide, séchoirs rotatifs sous vide et séchoirs coniques.
Le corps de vanne peut être fourni en SS304, SS316L, Duplex 2205 ou Titanium TA2, en fonction de la résistance à la corrosion et exigences du processus.
Oui. La vanne utilise un actionneur pneumatique et peut être équipée d'un retour de position, de boîtiers de fin de course et d'autres accessoires de contrôle pour systèmes de processus automatisés.
Un robinet à tournant sphérique conventionnel utilise généralement une bille sphérique complète avec un trou traversant pour l'isolation. La conception de l'AVM utilise une boule segmentée avec un joint gonflable, ce qui la rend mieux adaptée aux applications nécessitant un contrôle décharge, confinement hygiénique et friction d’étanchéité réduite.
