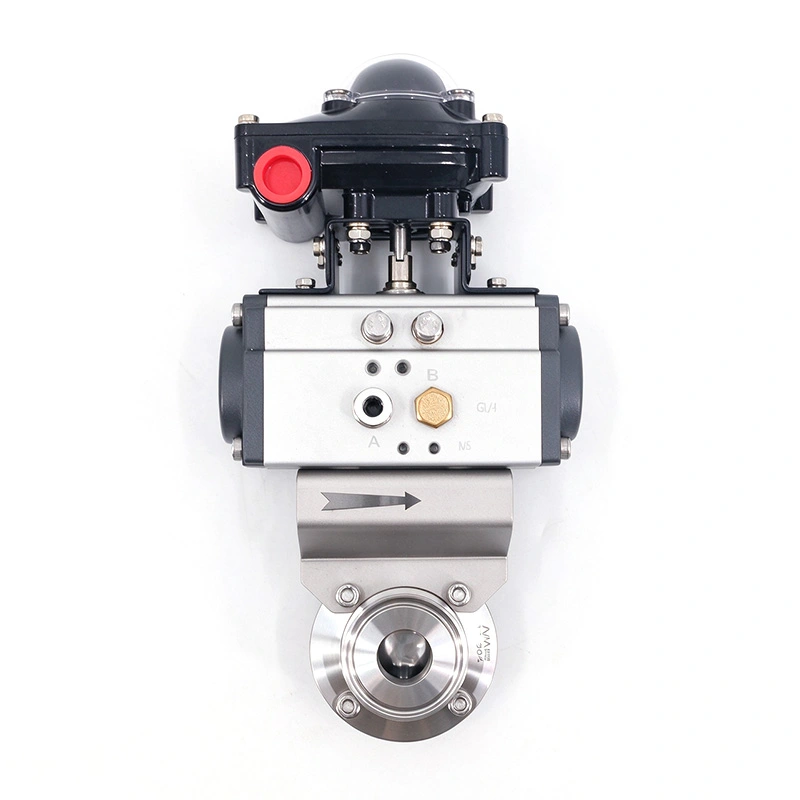

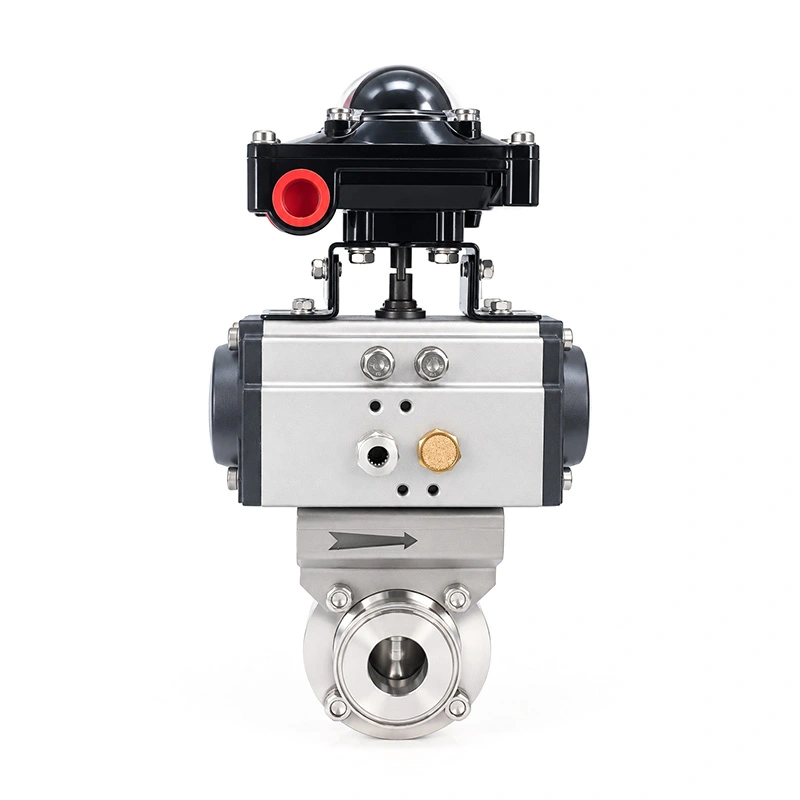

La vanne papillon pneumatique sanitaire AVM avec boîtier de fin de course combine une structure de vanne papillon sanitaire avec actionnement pneumatique et surveillance électrique de la position. Le boîtier de fin de course intégré fournit des informations en temps réel Signaux de retour OUVERT/FERME vers PLC, DCS ou systèmes de contrôle, permettant aux opérateurs de surveiller l'état de la vanne et d'atteindre gestion automatisée des processus.
Fabriquée avec des matériaux hygiéniques en acier inoxydable et des composants d'étanchéité conformes aux normes FDA, la vanne présente des caractéristiques lisses. surfaces internes, performances d'étanchéité fiables et compatibilité avec les processus de nettoyage CIP. Les produits AVM sont fabriqué selon les systèmes de gestion de la qualité ISO 9001 et répond aux exigences internationales, y compris 3-A Sanitary Normes, conformité CE et FDA.
connaître la position de la vanne est aussi important que contrôler la vanne elle-même. Une vanne sans retour peut provoquer incertitude lors des processus de remplissage, de mélange, de transfert ou de CIP.
La vanne papillon pneumatique sanitaire AVM avec boîtier de fin de course utilise un système de détection de position installé sur le mécanisme d'actionnement. Lorsque la vanne atteint les positions complètement ouverte ou complètement fermée, le boîtier de fin de course envoie signaux correspondants au système de contrôle.
La fonction de retour d'information aide les opérateurs à assurer une surveillance en temps réel, le verrouillage des processus et l'état de l'équipement. confirmation. Il est particulièrement adapté aux lignes de production nécessitant un séquençage automatique, des vannes multiples coordination et contrôle centralisé.
En intégrant le fonctionnement des vannes et le retour de position dans un seul système, les fabricants peuvent réduire les inspections manuelles. exigences et améliorer la cohérence des processus.
la conception des vannes affecte directement l’efficacité du nettoyage et la sécurité des produits. Espaces morts internes, surfaces rugueuses ou des matériaux d'étanchéité inappropriés peuvent augmenter les risques de contamination.
Les vannes papillon sanitaires AVM utilisent des corps en acier inoxydable usinés avec précision avec des chemins d'écoulement internes lisses pour réduire la rétention de matière. La structure compacte minimise les besoins d'entretien tout en favorisant l'hygiène fonctionnement dans des environnements exigeants.
La structure de la vanne est adaptée aux processus de nettoyage sur place, permettant de nettoyer les équipements de production sans démontage fréquent. Cela permet de réduire les temps d'arrêt et d'améliorer l'efficacité de la production dans la fabrication continue. systèmes.
La finition de surface lisse et la conception d'étanchéité sanitaire aident à prévenir l'accumulation de résidus pendant le transfert de fluide, répondant à des exigences d’hygiène strictes.
AVM fournit des configurations d'actionnement flexibles en fonction du niveau d'automatisation, des conditions d'installation et du client. exigences.
L'actionneur pneumatique offre une réponse rapide et un fonctionnement reproductible, ce qui le rend adapté aux pipelines automatisés. Les configurations Normalement Ouvert (NO), Normalement Fermé (NC) et Air-Air (A/A) sont disponibles selon le processus exigences.
La conception pneumatique permet un fonctionnement fréquent des vannes tout en maintenant des performances stables dans la production automatisée lignes.
Pour un contrôle simple des pipelines, des poignées manuelles, notamment des poignées de traction, des poignées en plastique multi-positions et en acier inoxydable. des poignées en acier peuvent être sélectionnées.
Des actionneurs électriques sont également disponibles pour les systèmes nécessitant une intégration de commande électrique et centralisée. gestion de l'automatisation.
C'est pourquoi différentes combinaisons de matériaux et conceptions de connexion sont disponibles.
Le corps de la vanne peut être fabriqué en acier inoxydable SUS304 ou SUS316L, offrant une excellente résistance à la corrosion et une longue durée de vie dans des environnements hygiéniques.
Les matériaux d'étanchéité, notamment le silicone, l'EPDM et le FKM, sont disponibles avec des options conformes à la FDA pour différents travaux. conditions.
Les types de connexion incluent des conceptions soudées, à serrage, filetées, à bride et à union, permettant une intégration facile dans les systèmes existants. canalisations sanitaires.
| Article | Spécification |
| Type de vanne | Vanne papillon sanitaire |
| Matériau du corps | SUS304/SUS316L |
| Gamme de tailles | DN20–DN150 / 1"–6" |
| Normes | 3-A, DIN, ISO/IDF, BS/RJT, ASME/BPE |
| Matériau du joint | Silicone / EPDM / FKM, conforme FDA |
| Connexion | Pince / Soudure / Filetage / Bride / Union |
| Opération | Manuel / Pneumatique / Électrique |
| Type pneumatique | Normalement ouvert (NO) / Normalement fermé (NC) / Air-Air (A/A) |
| Système de rétroaction | Indication OUVERT/FERMÉ du boîtier de commutateur de fin de course |
| Documentation | Rapport d'inspection des matériaux disponible |
La vanne papillon pneumatique sanitaire AVM avec boîtier de fin de course est largement utilisée dans les industries nécessitant des mesures d'hygiène. contrôle des fluides et fonctionnement automatisé.
Les applications typiques incluent :
Utilisé pour les pipelines de processus stériles, les systèmes de transfert de liquides et les équipements de production automatisés où la contamination le contrôle est essentiel.
Convient aux systèmes de mélange et de remplissage de produits laitiers, de boissons, de sauces, d'ingrédients nécessitant un fonctionnement sanitaire.
Appliqué dans les systèmes de manipulation de fluides à haute propreté où un contrôle fiable et une conception hygiénique sont requis.
Utilisé pour les équipements de transfert et de traitement de matériaux liquides nécessitant des surfaces lisses et un nettoyage facile.
La vanne peut également être utilisée dans les systèmes CIP, le contrôle d'entrée/sortie de réservoir, les lignes de remplissage et les processus automatisés. canalisations.
Les tests se concentrent sur les performances d’étanchéité, la qualité des matériaux, la fiabilité de fonctionnement et la précision du retour de position.
Chaque vanne est testée dans des conditions de pression contrôlée pour vérifier les performances d'étanchéité et garantir qu'il n'y a pas de fuite anormale pendant le fonctionnement.
Ce processus permet de confirmer la fiabilité à long terme dans les environnements de production continue.
Le boîtier de fin de course est testé pour confirmer une transmission précise du signal OUVERT/FERMÉ et une communication fiable avec PLC ou systèmes de contrôle.
Cela garantit que la vanne peut fonctionner correctement dans les systèmes de production automatisés.
Les matériaux en acier inoxydable, la qualité de l'usinage et la finition de surface sont inspectés pour garantir que les exigences hygiéniques sont respectées. maintenu pour des applications alimentaires et pharmaceutiques.
AVM fonctionne selon les normes de gestion de la qualité ISO 9001 et fournit des solutions de vannes sanitaires répondant aux normes internationales exigences du marché.
Les produits sont conçus selon les normes sanitaires 3-A et disponibles avec une documentation conforme aux normes CE et FDA.
Grâce à un contrôle strict de la production, à la vérification des matériaux et aux tests de performances, AVM aide ses clients à construire des bâtiments plus sûrs. et des systèmes de traitement hygiéniques plus fiables.
Le boîtier de fin de course détecte les positions d'ouverture et de fermeture de la vanne et envoie des signaux de retour au PLC, au DCS ou au contrôle. systèmes de surveillance et de contrôle automatisés des processus.
Oui. La conception sanitaire prend en charge les environnements de traitement hygiéniques et convient aux applications CIP lorsque le le matériel et la configuration corrects sont sélectionnés.
Ils sont couramment utilisés dans les systèmes de traitement des produits pharmaceutiques, alimentaires, des boissons, des produits laitiers, de la biotechnologie et des cosmétiques. nécessitant un contrôle des fluides hygiéniques.
AVM propose des options d'étanchéité en silicone, EPDM et FKM. Des matériaux d'étanchéité conformes à la FDA sont disponibles selon exigences de candidature.
Oui. AVM prend en charge la personnalisation de la taille de la vanne, du type de connexion, de la configuration de l'actionneur, des matériaux d'étanchéité et systèmes de rétroaction selon les exigences du processus client.
AVM se concentre sur la fourniture de produits de contrôle de débit hygiéniques qui combinent conception sanitaire, capacité d'automatisation et performances fiables.
Grâce à la fabrication d'acier inoxydable, à une inspection de qualité stricte et à des systèmes de certification internationaux, AVM fournit aux clients des solutions de vannes stables pour les industries alimentaires, pharmaceutiques et de haute propreté.
Du fonctionnement manuel au contrôle de vanne entièrement automatisé, AVM propose des solutions de vannes papillon sanitaires conçues pour des systèmes de production modernes exigeant sécurité, efficacité et gestion fiable des processus.
