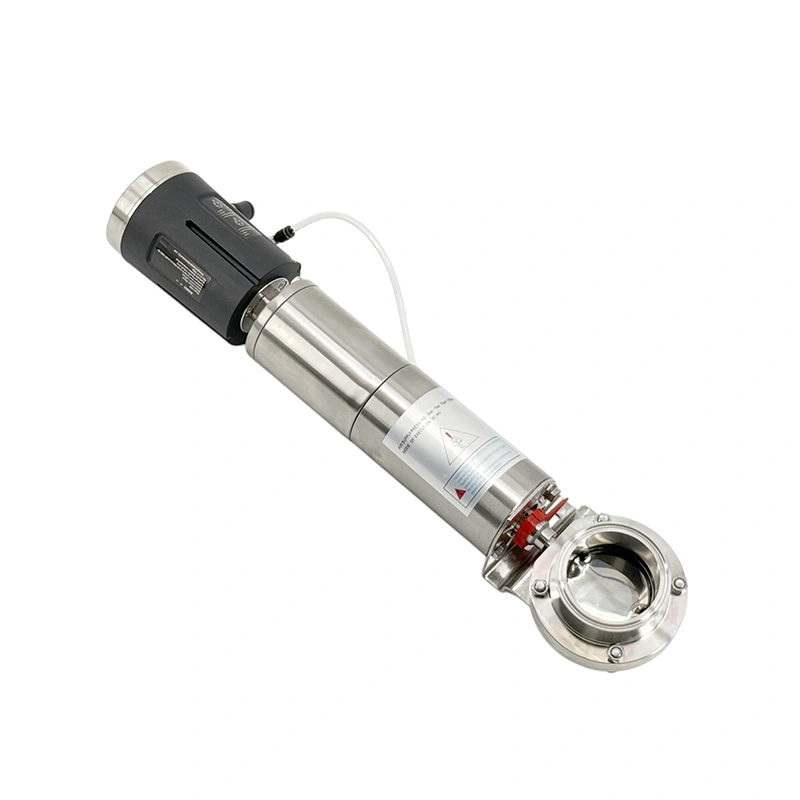

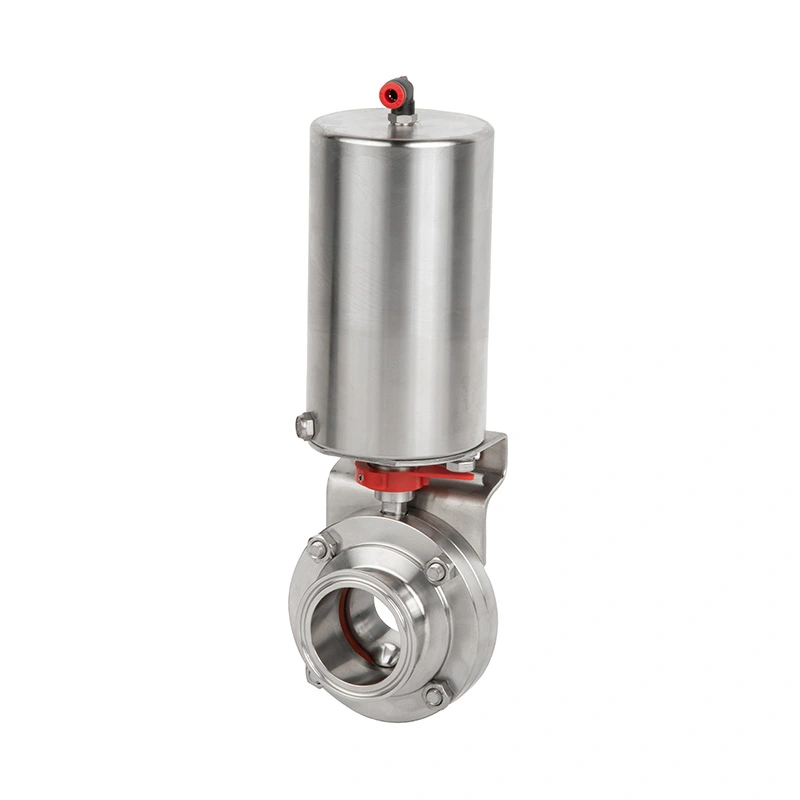

La vanne papillon sanitaire pneumatique 2 pièces est disponible avec des pièces en contact avec le produit en acier inoxydable 304L ou 316L. et EPDM comme matériau d'étanchéité standard, avec FPM, silicone et NBR disponibles en options. L'actionneur pneumatique fournit un mouvement rotatif de 90° pour l'ouverture et la fermeture, tandis que les configurations NC, NO et double effet permettent le mode de fonctionnement à sélectionner en fonction des exigences du procédé et de la sécurité.

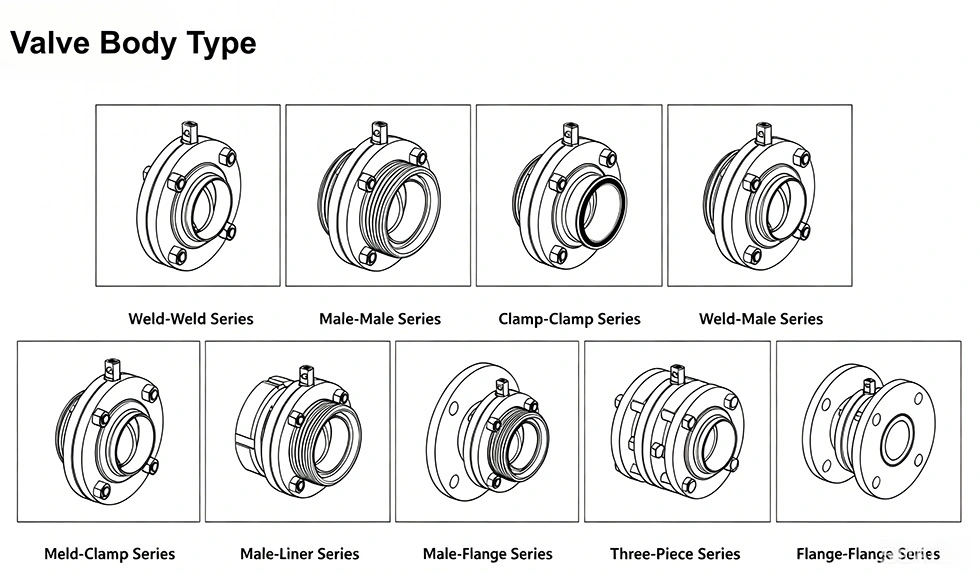

Avec les options de connexion Tri-Clamp, soudées, filetées, à pince et à bride, la vanne AVM peut être configurée pour différents systèmes de tuyauterie sanitaire. Il convient aux produits pharmaceutiques, biotechnologiques, alimentaires et boissons, produits laitiers, cosmétiques, fine produits chimiques et autres applications de processus propres.
La vanne utilise un corps compact en deux parties avec des surfaces lisses en contact avec le produit pour réduire la rétention de matériau et simplifier le nettoyage. Des options en acier inoxydable 304L et 316L sont disponibles pour les composants en contact avec le produit, avec une certification EN Certificat 10204 3.1B disponible selon la configuration sélectionnée. La finition de la surface interne peut atteindre Ra ≤0,8 μm.

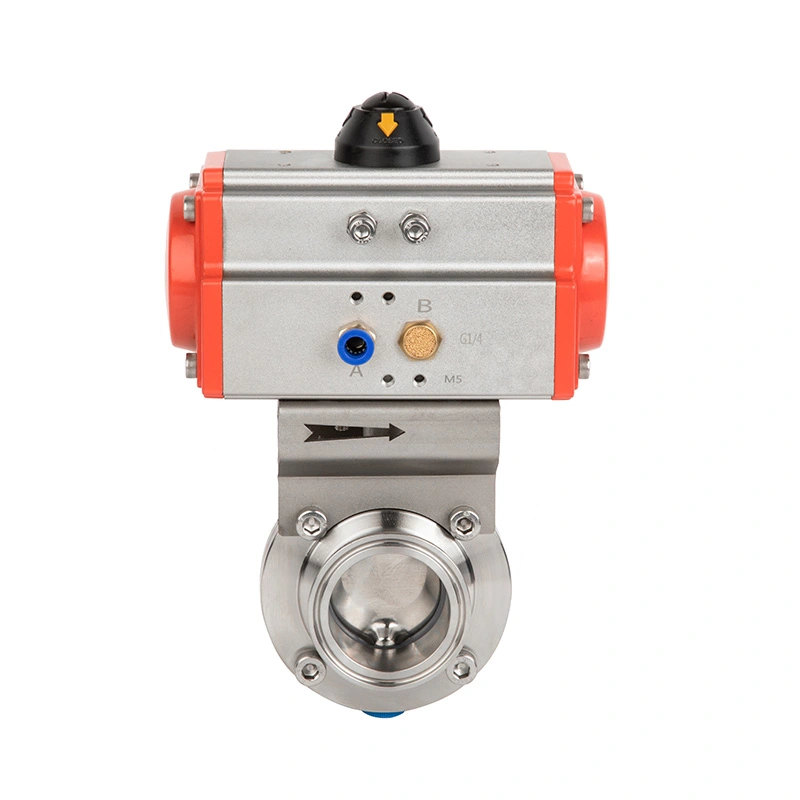

L'actionneur pneumatique convertit le mouvement de l'air comprimé en mouvement de rotation à 90°, permettant ainsi une vanne rapide et reproductible. opération. Il peut être connecté à un API et à d’autres systèmes de contrôle de processus pour l’ouverture, la fermeture et la surveillance à distance. La pression de l'air de commande est spécifiée entre 5 et 8 bars.
Le disque et le siège en élastomère sont conçus pour maintenir l'étanchéité lors de cycles de fonctionnement répétés. L'EPDM est la norme matériau d'étanchéité, tandis que le FPM, le silicone et le NBR peuvent être sélectionnés en fonction du milieu de traitement et du fonctionnement conditions. L'actionneur fournit le couple de fermeture requis lorsque le disque atteint la position d'étanchéité.
La vanne papillon pneumatique sanitaire en 2 pièces peut être fournie en version normalement fermée, normalement ouverte ou à double effet. Cela permet aux utilisateurs de sélectionner la réponse de la vanne lorsque l'alimentation en air change ou est interrompue. Un manuel une poignée multi-positions est également disponible pour les installations où un réglage local est requis.
La vanne contrôle le fluide de traitement via un disque monté sur l'arbre de la vanne. L'actionneur pneumatique fait tourner le l'arbre d'environ 90°.
Lorsque la vanne est complètement ouverte, le disque est positionné dans la direction du pipeline, permettant au fluide de processus de s'écouler. passer à travers. À mesure que l'actionneur fait tourner le disque vers la position fermée, la zone d'écoulement disponible diminue. Quand le disque atteint la position fermée, il entre en contact avec le siège en élastomère et bloque la canalisation.
Pour une configuration normalement fermée, le ressort ramène la vanne en position fermée lorsque la pression pneumatique est supprimé. Pour une configuration normalement ouverte, le ressort ramène la vanne vers la position ouverte. Un double effet L'actionneur utilise de l'air comprimé pour l'ouverture et la fermeture.
La vanne s'ouvre lorsque de l'air comprimé est fourni et revient en position fermée grâce à la force du ressort lorsque l'air est fourni. la pression est supprimée. Cette configuration peut être utilisée lorsque le processus nécessite une isolation automatique du flux en cas de perte d'alimentation pneumatique.
La vanne se ferme lorsque l'air comprimé est fourni et revient vers la position ouverte lorsque l'alimentation en air est supprimée. Cette configuration peut être sélectionnée lorsque le maintien du flux de processus est préféré lors d'une panne pneumatique.
L'air comprimé contrôle les mouvements d'ouverture et de fermeture. Cette configuration fournit une force d'actionneur constante dans dans les deux sens et convient aux systèmes de production automatisés nécessitant des cycles réguliers.

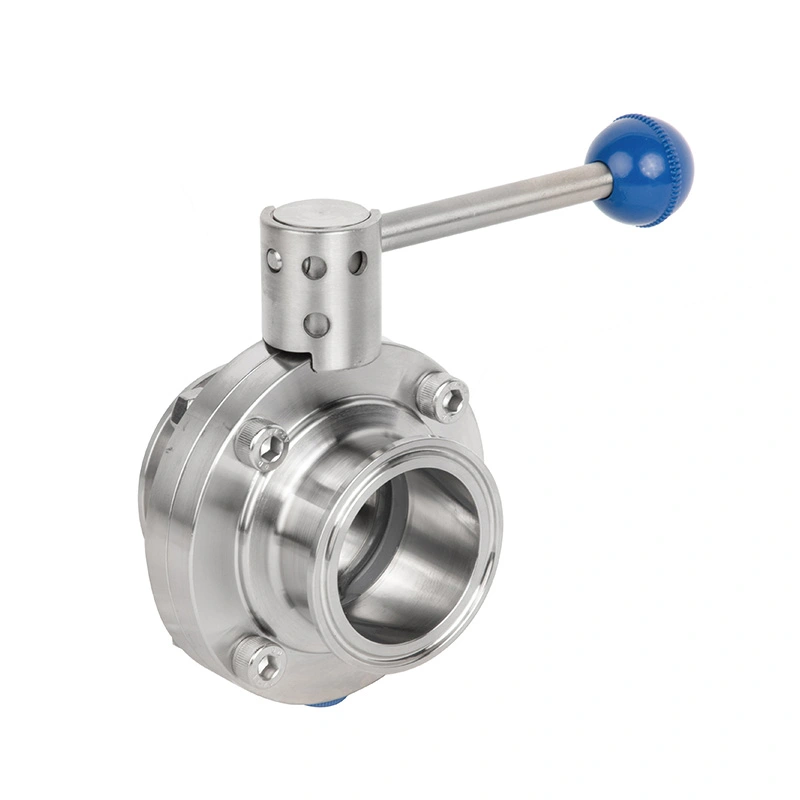

Une poignée de verrouillage multi-positions peut être installée là où un réglage local du débit est requis. L'opérateur peut sélectionner positions complètement ouvertes, entièrement fermées ou intermédiaires sans nécessiter de système de commande pneumatique.
Cette configuration est utile pour les sections d'une ligne de processus qui nécessitent une intervention manuelle occasionnelle, réglage de la mise en service ou isolement de maintenance.
La vanne papillon pneumatique sanitaire 2 pièces AVM peut être utilisée dans la tuyauterie de processus pharmaceutique et biotechnologique pour transfert de liquide, préparation de tampons, systèmes de bioréacteurs, lignes de processus stériles, systèmes CIP et fluides de haute pureté manipulation. La construction en contact avec le produit en acier inoxydable et la finition de surface sanitaire disponible conviennent à applications où le nettoyage et le contrôle de la contamination sont importants.
Les applications typiques incluent la transformation des produits laitiers, la production de lait et de yaourt, la transformation des boissons, la production de jus, systèmes de brasserie et transfert d’ingrédients alimentaires. Le fonctionnement pneumatique permet d'intégrer la vanne dans un système automatisé lignes de transfert et de traitement.
La valve peut être utilisée pour le traitement de shampoing, lotion, crème et autres produits liquides ou semi-liquides. Les sanitaires la construction prend en charge le nettoyage de routine et contribue à réduire l’accumulation de produits dans le pipeline de traitement.
Les applications incluent le transfert de liquides chimiques fins, les systèmes utilitaires propres, la distribution de liquides hygiéniques et contrôle des fluides de traitement lorsqu'une construction en acier inoxydable et un fonctionnement automatisé reproductible sont requis.
Les principaux composants comprennent un corps de vanne sanitaire en deux parties, un disque en acier inoxydable, une tige de vanne et un joint en élastomère. système et actionneur pneumatique. Contrôleurs intelligents, électrovannes, capteurs de position et NPN/PNP en option des capteurs de position limite peuvent être ajoutés en fonction des exigences d'automatisation du système de processus.
| Spécification technique | Détails |
| Type de produit | Vanne papillon pneumatique sanitaire en 2 pièces |
| Matériel de contact avec le produit | 304L / 316L (1.4307 / 1.4404) Forgé |
| Matériau sans contact | 304 (1,4301) |
| Certificat matériel | EN 10204 3.1B Disponible |
| Sceau standard | EPDM |
| Joint en option | FPM, Silicone, NBR |
| Conformité du sceau | FDA 177.2600 |
| Température de travail | -20°C à +135°C (EPDM) |
| Température de stérilisation | 150°C, maximum. 20 minutes |
| Pression de travail | 0 à 10 bars |
| Contrôler la pression de l'air | 5 à 8 barres |
| Type de connexion | Tri-Clamp / Soudure / Pince / Bride |
| Opération | Manuel / Pneumatique |
| Méthode de nettoyage | Compatible CIP/SIP |
| Normes | SMS, DIN, 3-A, ISO |
| Finition de la surface interne | Ra ≤0,8 μm |
| Finition de la surface externe | Ra ≤1,6 μm |
| Accessoires en option | Contrôleur intelligent, électrovanne, capteur de position, 2 capteurs de position limite NPN/PNP |

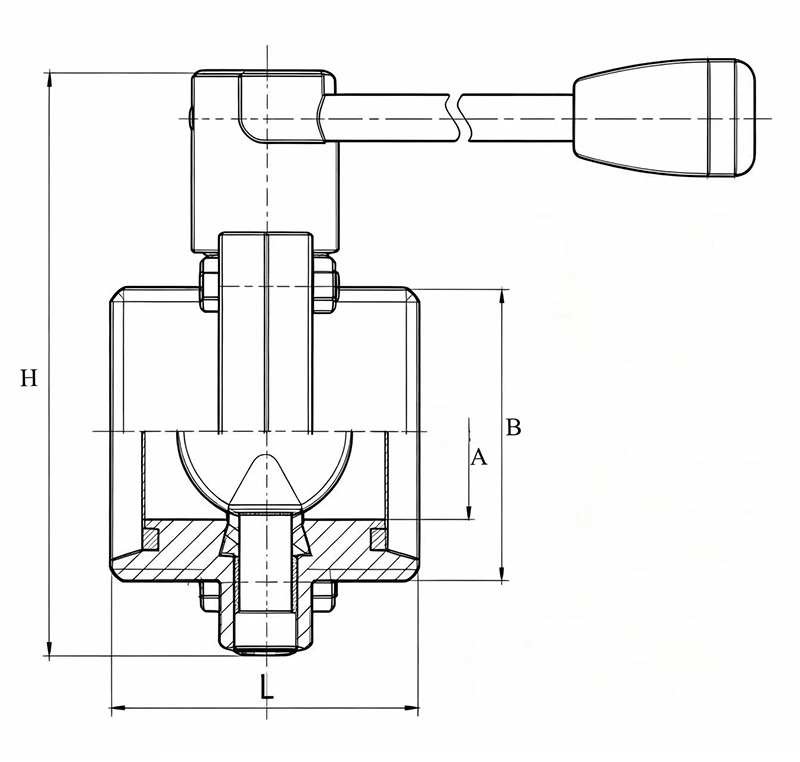

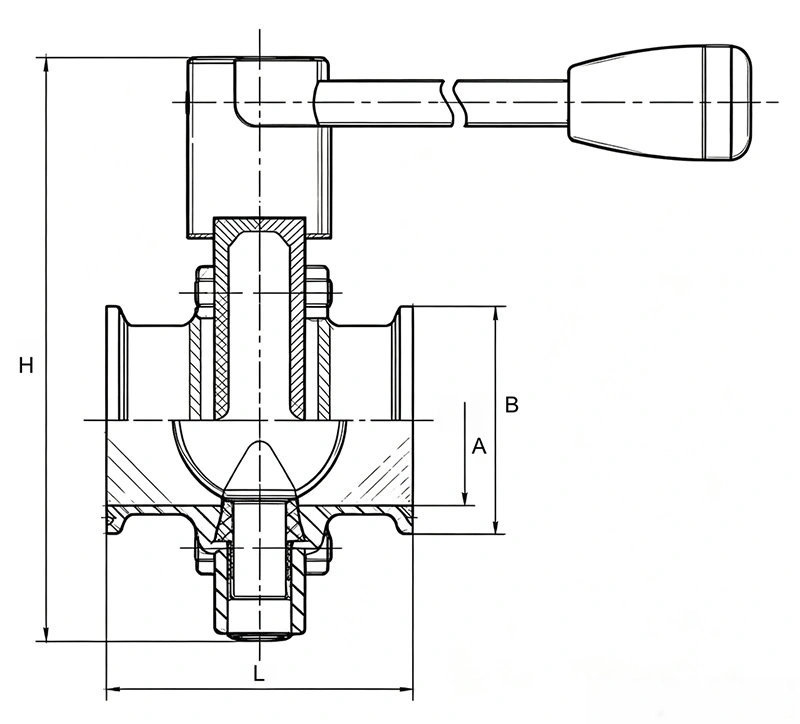

| Taille | A | B | L | H |
| DN20 | 20 | 34 | 66 | 113.5 |
| DN25 | 26 | 50.5 | 66 | 113.5 |
| DN32 | 32 | 50.5 | 66 | 125.5 |
| DN40 | 38 | 50.5 | 68 | 132.5 |
| DN50 | 50 | 64 | 70 | 145 |
| DN65 | 66 | 91 | 72 | 163 |
| DN80 | 81 | 106 | 92 | 190 |
| DN100 | 100 | 119 | 98 | 210 |
| DN125 | 125 | 155 | 106 | 239 |
| DN150 | 150 | 183 | 120 | 288 |
| Taille | A | B | L | H |
| 1" | 22.1 | 50.5 | 66 | 113.5 |
| 1,5" | 34.8 | 50.5 | 68 | 132.5 |
| 2" | 47.5 | 64 | 70 | 145 |
| 2,5" | 60.2 | 77.5 | 72 | 163 |
| 3" | 72.9 | 91 | 80 | 190 |
| 4" | 97.38 | 119 | 94 | 210 |

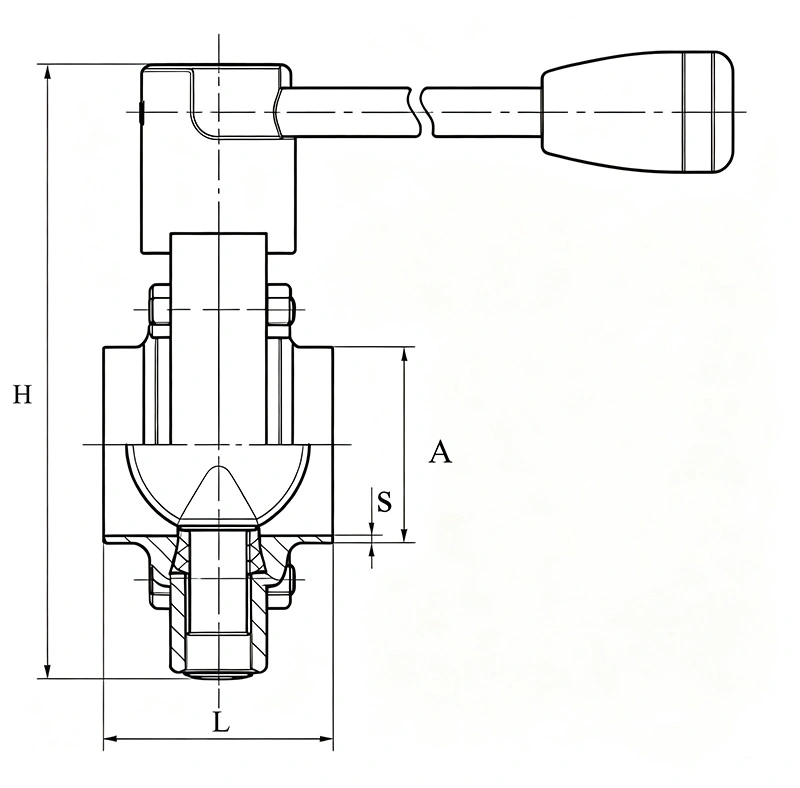

| Taille | A | S | L | H |
| DN20 | 22 | 1.5 | 44 | 113.5 |
| DN25 | 28 | 1.5 | 44 | 113.5 |
| DN32 | 34 | 1.5 | 48 | 125.5 |
| DN40 | 40 | 1.5 | 48 | 132.5 |
| DN50 | 52 | 1.5 | 48 | 145 |
| DN65 | 70 | 2 | 50 | 163 |
| DN80 | 85 | 2 | 56 | 190 |
| DN100 | 104 | 2 | 60 | 210 |
| DN125 | 129 | 2 | 70 | 239 |
| DN150 | 154 | 2 | 80 | 288 |
| Taille | A | S | L | H |
| 1" | 25.4 | 1.25 | 44 | 113.5 |
| 1,5" | 38.1 | 1.25 | 48 | 132.5 |
| 2" | 50.8 | 1.25 | 48 | 145 |
| 2,5" | 63.5 | 1.5 | 50 | 163 |
| 3" | 76.2 | 1.6 | 56 | 190 |
| 4" | 101.6 | 2 | 60 | 210 |
| Taille | A | B | L | H |
| DN20 | 20 | RD44×1/6" | 66 | 113.5 |
| DN25 | 26 | RD52×1/6" | 66 | 113.5 |
| DN32 | 32 | RD58×1/6" | 66 | 125.5 |
| DN40 | 38 | RD65×1/6" | 68 | 132.5 |
| DN50 | 50 | RD78×1/6" | 70 | 145 |
| DN65 | 66 | RD95×1/6" | 72 | 163 |
| DN80 | 81 | RD110×1/4" | 92 | 190 |
| DN100 | 100 | RD130×1/4" | 98 | 210 |
| DN125 | 125 | RD160×1/4" | 106 | 239 |
| DN150 | 150 | RD190×1/4" | 120 | 288 |
| Taille | A | B | L | H |
| 1" | 22.1 | RD37.13×1/6" | 66 | 113.5 |
| 1,5" | 34.8 | RD50,65×1/6" | 68 | 132.5 |
| 2" | 47.5 | RD64.16×1/6" | 70 | 145 |
| 2,5" | 60.2 | RD77,67×1/6" | 80 | 163 |
| 3" | 72.9 | RD91.19×1/6" | 80 | 190 |
| 4" | 97.6 | RD119,25×1/6" | 96 | 210 |
| Taille | A | B | L | H |
| 1" | 22.1 | 45,72 × 8TPI ACME | 66 | 113.5 |
| 1,5" | 34.8 | 58,42 × 8TPI ACME | 68 | 132.5 |
| 2" | 47.5 | 72,72 × 8TPI ACME | 70 | 145 |
| 2,5" | 60.2 | 85,42 × 8TPI ACME | 80 | 163 |
| 3" | 72.9 | 98,12 × 8TPI ACME | 80 | 190 |
| 4" | 97.6 | 123,52 × 6TPI ACME | 96 | 210 |
| Taille | A | B | L | H |
| 1" | 22.1 | 37,13 × 8TPI ACME | 66 | 113.5 |
| 1,5" | 34.8 | 50,65 × 8TPI ACME | 68 | 132.5 |
| 2" | 47.5 | 64,16 × 8TPI ACME | 70 | 145 |
| 2,5" | 60.2 | 77,67 × 8TPI ACME | 80 | 163 |
| 3" | 72.9 | 91,19 × 8TPI ACME | 80 | 190 |
| 4" | 97.6 | 125,9 × 6TPI ACME | 96 | 210 |
| Taille | A | B | L | H |
| 1" | 22.1 | 37,13 × 8TPI ACME | 66 | 113.5 |
| 1,5" | 34.8 | 50,65 × 8TPI ACME | 68 | 132.5 |
| 2" | 47.5 | 64,16 × 8TPI ACME | 70 | 145 |
| 2,5" | 60.2 | 77,67 × 8TPI ACME | 80 | 163 |
| 3" | 72.9 | 91,19 × 8TPI ACME | 80 | 190 |
| 4" | 97.6 | 125,9 × 6TPI ACME | 96 | 210 |

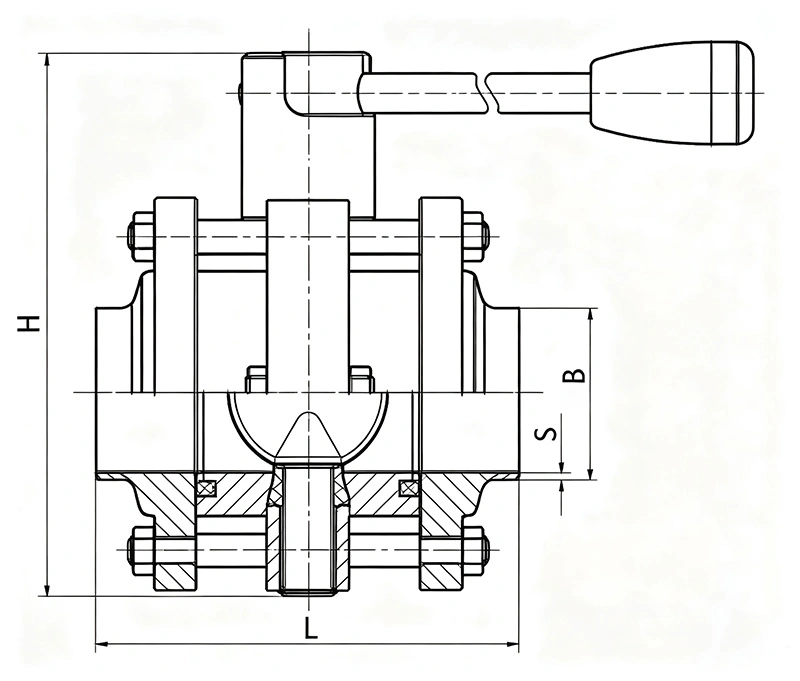

| Taille | S | B | L | H |
| DN25 | 1.5 | 29 | 100 | 113.5 |
| DN32 | 1.5 | 35 | 100 | 125.5 |
| DN40 | 1.5 | 41 | 100 | 132.5 |
| DN50 | 1.5 | 53 | 110 | 145 |
| DN65 | 2 | 70 | 114 | 163 |
| DN80 | 2 | 85 | 130 | 190 |
| DN100 | 2 | 104 | 135 | 210 |
| DN125 | 2 | 129 | 160 | 239 |
| DN150 | 2 | 154 | 180 | 288 |
| Taille | S | B | L | H |
| 1" | 1.65 | 25.4 | 100 | 113.5 |
| 1,5" | 1.65 | 38.1 | 100 | 132.5 |
| 2" | 1.65 | 50.8 | 110 | 145 |
| 2,5" | 1.65 | 63.5 | 114 | 163 |
| 3" | 1.65 | 76.2 | 130 | 190 |
| 4" | 2.11 | 101.6 | 135 | 210 |
Lors de la sélection d'une vanne papillon pneumatique sanitaire AVM, l'acheteur doit confirmer la taille du pipeline, la connexion norme, matériau en contact avec le produit, matériau du joint, pression de fonctionnement, température, pression d'air de contrôle et mode d’actionneur requis.
Pour les systèmes CIP/SIP, le matériau d'étanchéité sélectionné doit être vérifié par rapport aux produits chimiques de nettoyage réels, au processus température et cycle de stérilisation. Pour les équipements automatisés, la configuration des actionneurs et en option les accessoires de contrôle de position doivent être spécifiés avec la vanne.
La norme de raccordement doit également correspondre au système de tuyauterie sanitaire existant. Sélection de la connexion correcte à la phase d'approvisionnement permet d'éviter des adaptateurs supplémentaires ou une modification du pipeline pendant l'installation.
Avant de commander, la vanne doit être sélectionnée en fonction de la taille du pipeline, de la norme de connexion, du fluide de traitement, pression de service, température de fonctionnement, matériau du joint et mode de fonctionnement pneumatique requis. Pour automatisé systèmes, les accessoires de contrôle requis doivent également être confirmés.
Pour les applications hygiéniques utilisant CIP ou SIP, le matériau du joint et la température de stérilisation doivent être vérifiés par rapport à le cycle de nettoyage proprement dit. Pour les installations pneumatiques, une pression d'air de commande de 5 à 8 bars est spécifiée à cet effet. série.
La principale différence de sélection pour cette vanne ne réside pas simplement dans la taille de la vanne. Le mode de fonctionnement pneumatique, sanitaire La connexion, le matériau d'étanchéité et le traitement de surface peuvent affecter directement le fonctionnement de la vanne dans l'ensemble. système de processus.
Par exemple, une ligne pharmaceutique peut donner la priorité aux pièces en contact avec le produit en 316L, à la sélection d'élastomères appropriés, traitement de surface hygiénique et compatibilité CIP/SIP, tandis qu'une ligne de transformation alimentaire peut mettre davantage l'accent sur compatibilité de connexion et cycles automatisés fréquents. Sélection de la vanne selon le processus complet Ces conditions permettent d’éviter un remplacement ou une modification inutile après l’installation.
Le délai de production standard d'AVM est généralement de 2 à 4 semaines, en fonction de la quantité commandée, des spécifications de la vanne, configuration de la connexion et disponibilité du matériel. Le calendrier de livraison doit être confirmé avant de commander, notamment pour des besoins urgents ou personnalisés.
Le mode de paiement standard est un dépôt de 30 % et un solde de 70 % avant expédition par T/T ou L/C. Les commandes de petite valeur peuvent exiger le paiement intégral avant la production. Des modalités spécifiques peuvent être confirmées en fonction de la commande.
La valve est protégée par un emballage adapté au transport international. Des caisses en papier et en bois peuvent être utilisées pour aider à protéger le corps de la vanne en acier inoxydable, les extrémités de connexion, l'actionneur et d'autres composants pendant la manipulation et expédition.
Oui. En fonction des exigences d'automatisation, la vanne peut être configurée avec un contrôleur intelligent, un solénoïde vanne, capteur de position ou capteurs de position limite NPN/PNP. Les accessoires requis doivent être spécifiés lorsque commande.
L'EPDM est le matériau de joint standard, tandis que le FPM, le silicone et le NBR sont des options disponibles. La sélection doit être basée sur le milieu de traitement, la température de fonctionnement, les produits chimiques de nettoyage et les conditions de stérilisation plutôt que d'utiliser le même matériau de joint pour chaque application.
