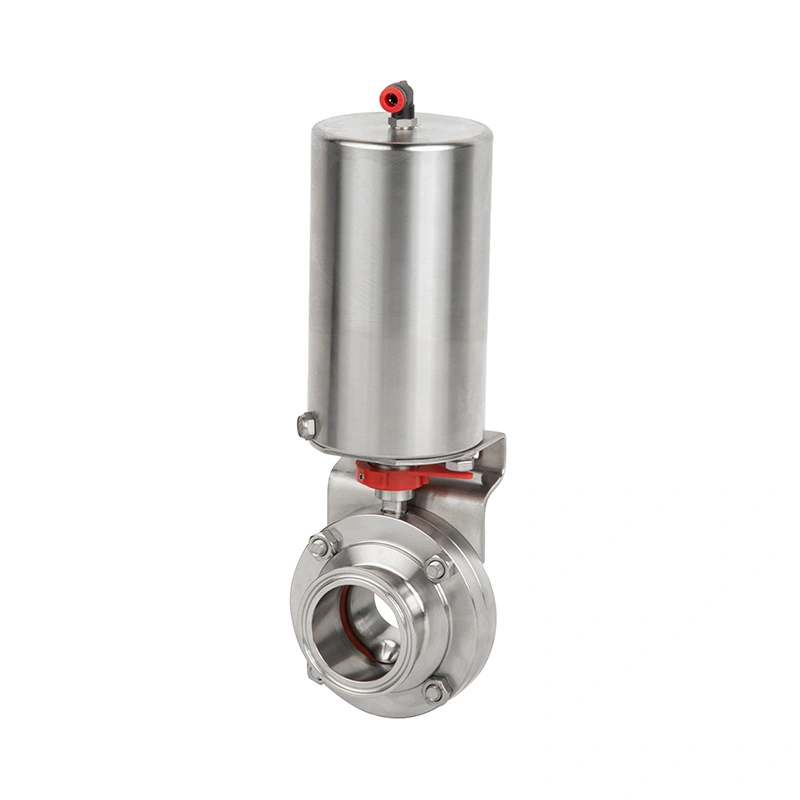

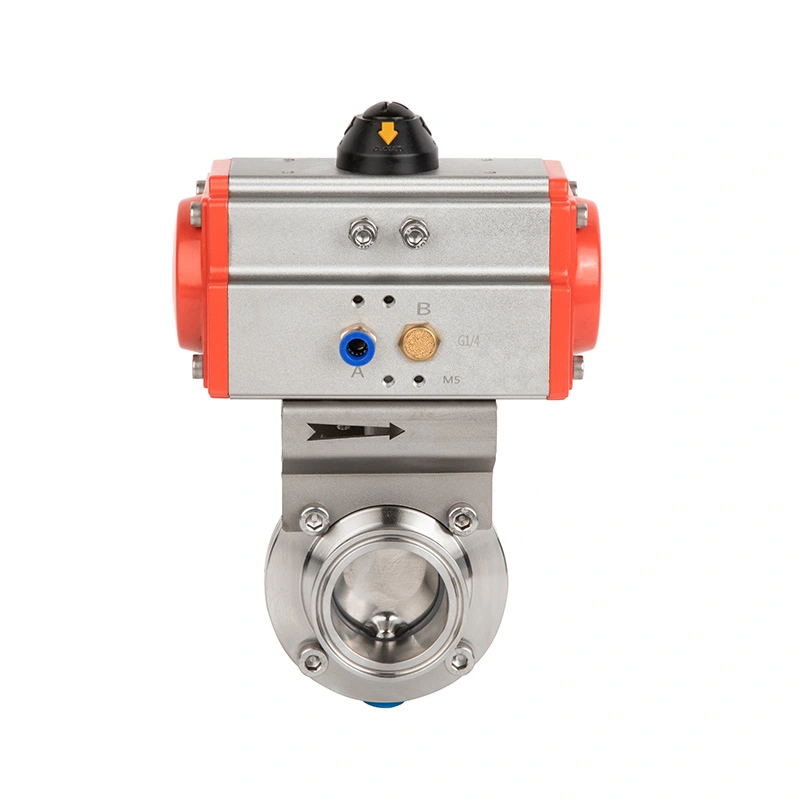

La construction en trois pièces offre un accès pratique au papillon sanitaire manuel en acier inoxydable en 3 pièces. Corps de vanne et composants d'étanchéité internes, utiles pour l'inspection, le nettoyage, le remplacement des joints et la routine entretien. La construction en acier inoxydable et les options de raccordement sanitaire rendent la vanne adaptée au nettoyage environnements de traitement où l’hygiène et un fonctionnement fiable sont importants.
La valve est couramment utilisée dans les domaines pharmaceutique, biotechnologique, alimentaire et des boissons, produits laitiers, cosmétiques et autres produits sanitaires. systèmes de traitement pour le transfert de liquide, l’isolation des conduites, la vidange et le réglage du débit.

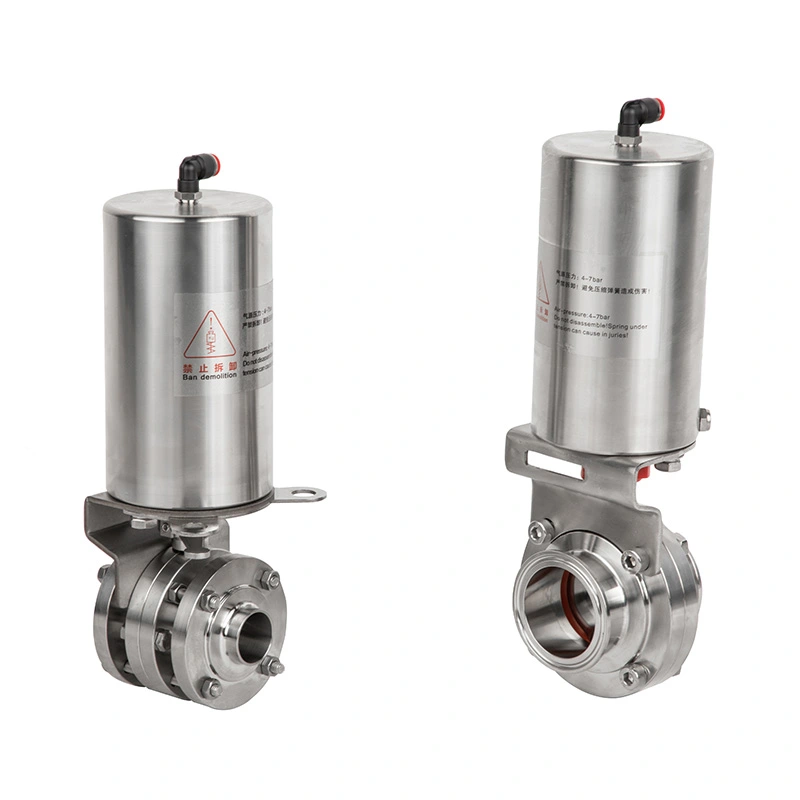

La construction en trois pièces permet d'accéder plus facilement au corps de la vanne et aux composants internes pendant entretien. Par rapport aux structures plus difficiles à démonter, cette configuration convient pour lignes de traitement nécessitant une inspection, un nettoyage ou un remplacement régulier des composants d’étanchéité.

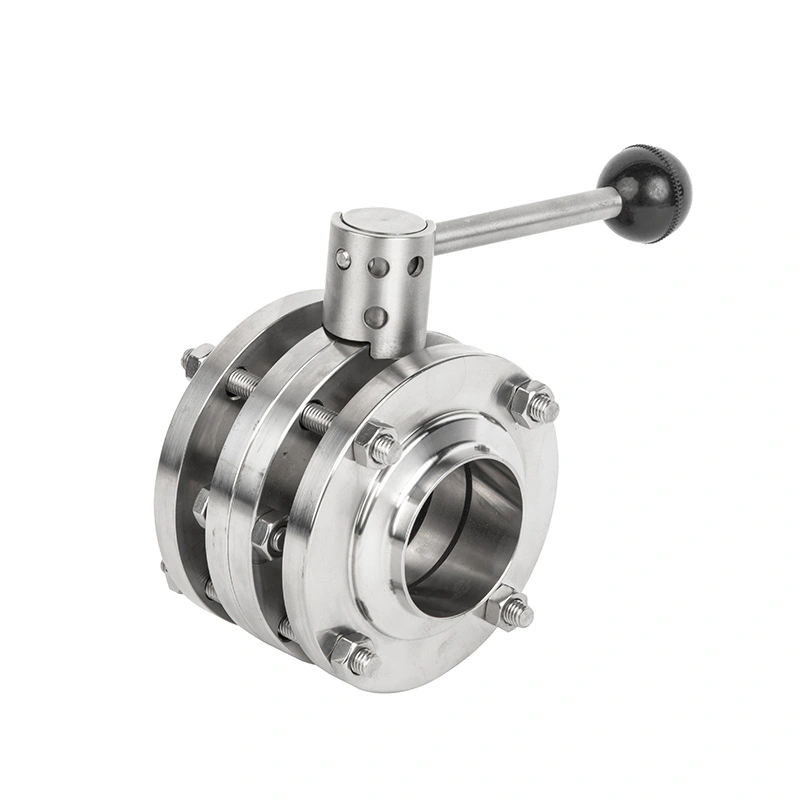

La poignée de verrouillage manuel permet un contrôle direct de la position de la vanne sans nécessiter d'air comprimé, câblage électrique ou équipement de commande pneumatique. Les opérateurs peuvent sélectionner complètement ouvert, entièrement fermé ou intermédiaire postes selon les exigences du processus.
La vanne est fabriquée à partir de composants en acier inoxydable adaptés aux applications de processus hygiéniques. Le lisse la structure interne aide à réduire l’accumulation de fluides et facilite le nettoyage des systèmes de tuyauterie sanitaire.
La vanne papillon sanitaire manuelle 3 pièces en acier inoxydable utilise un mécanisme de commande quart de tour. Faire pivoter le la poignée entraîne le disque papillon sur environ 90°, permettant à l'opérateur de basculer entre ouvert et fermé positions ou régler le passage d'écoulement à une position intermédiaire.
AVM propose différentes configurations de connexion pour s'adapter à diverses configurations de tuyauterie, notamment les systèmes de serrage, de soudage, connexions filetées et en trois parties. Différentes normes dimensionnelles peuvent être sélectionnées en fonction de l'existant pipeline de processus.
La vanne papillon manuelle contrôle le fluide du processus grâce à la rotation d'un disque interne.
Lorsque la poignée fait tourner le disque pour qu'il soit aligné avec le pipeline, la vanne est en position ouverte et permet aux médias de passer. Lorsque le disque tourne dans le sens contraire du sens d'écoulement, la zone d'écoulement disponible diminue et le débit peut être ajusté. Lorsque le disque atteint la position fermée, il appuie contre le joint structure pour isoler le pipeline.
Le mécanisme de verrouillage aide à maintenir la position sélectionnée pendant le fonctionnement, réduisant ainsi les mouvements involontaires causés par vibrations ou conditions normales de processus.
La version manuelle est particulièrement adaptée aux lignes de process où les opérateurs ont besoin d'un accès direct à la vanne et un actionnement automatisé n’est pas nécessaire.
La poignée peut être utilisée pour l'isolation lors de la maintenance de l'équipement, du réglage du processus, du nettoyage, de la vidange ou de la conduite. commutation. Comme la vanne ne nécessite pas d'alimentation pneumatique externe, son installation est relativement simple et peut réduire le nombre de composants auxiliaires autour du pipeline.
Pour les installations comportant de nombreuses vannes sanitaires individuelles, la configuration manuelle peut également être utilisée dans les endroits où une opération à distance fréquente n’est pas nécessaire.
La vanne peut être installée dans des conduites de transfert de liquides pharmaceutiques, des systèmes de préparation de tampons, des équipements de bioprocédés, tuyauterie de processus stérile, systèmes de fluides de haute pureté et conduites de services propres où un fonctionnement hygiénique et fiable une isolation manuelle est requise.
Les applications typiques incluent la transformation des produits laitiers, la production de lait et de yaourt, la production de boissons, la transformation de jus, transfert d'ingrédients alimentaires, systèmes de brasserie et pipelines de transformation des aliments liquides.
La valve convient aux systèmes de transfert de produits liquides et semi-liquides utilisés pour les shampoings, lotions, crèmes, cosmétiques. ingrédients et autres produits de soins personnels.
Il peut également être utilisé dans les conduites d'eau sanitaire, les systèmes de nettoyage, les skids de traitement, les équipements de stockage et de transfert, et d'autres applications de tuyauterie hygiénique nécessitant un contrôle ou un arrêt manuel du débit.
La vanne se compose d'un corps de vanne en trois parties en acier inoxydable, d'un disque papillon, d'un arbre de vanne, de composants d'étanchéité et poignée de verrouillage manuel. La structure du corps modulaire permet d'accéder aux composants internes de la vanne pour inspection et l'entretien.
Différentes configurations de connexion peuvent être sélectionnées en fonction de la conception du pipeline, notamment à serrage, soudé, raccords sanitaires filetés et en trois parties.
| Article | Spécification |
| Type de produit | Vanne papillon manuelle en acier inoxydable sanitaire en 3 pièces |
| Structure de la vanne | Vanne papillon en trois pièces |
| Opération | Manuel |
| Matériel | Acier inoxydable |
| Méthode de contrôle | Poignée de verrouillage manuel |
| Angle de rotation | 90° |
| Type de connexion | Collier de serrage / Soudage / Fileté / Trois pièces |
| Normes de connexion | DIN / SMS / 3-A / ISO |
| Application | Arrêt du fluide hygiénique et réglage du débit |
| Industries appropriées | Pharmaceutique / Biotechnologie / Alimentation et boissons / Produits laitiers / Cosmétiques |

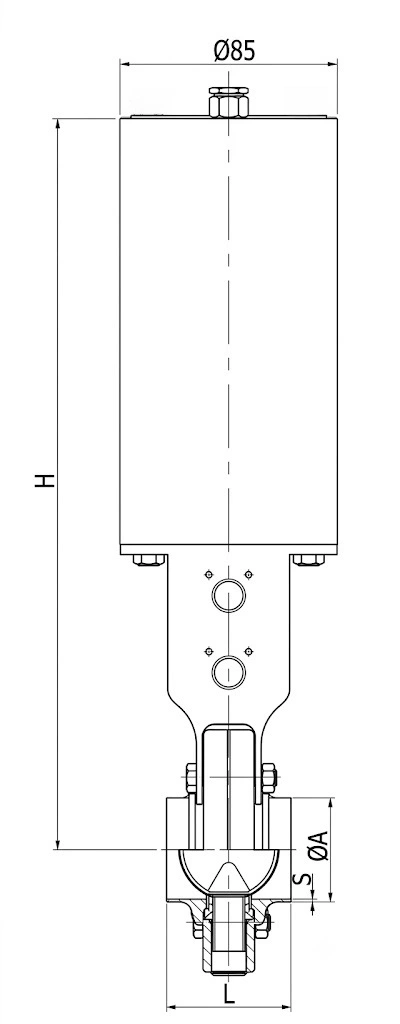

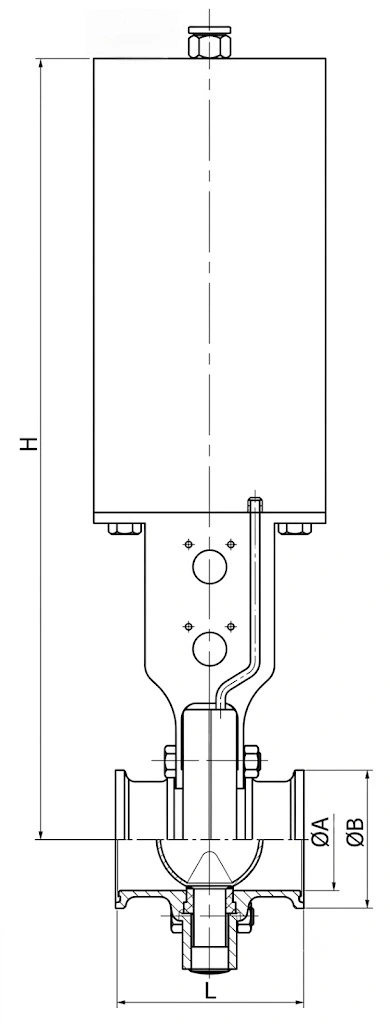

| Taille | A | B | L | H |
| DN20 | 20 | 34 | 66 | 113.5 |
| DN25 | 26 | 50.5 | 66 | 113.5 |
| DN32 | 32 | 50.5 | 66 | 125.5 |
| DN40 | 38 | 50.5 | 68 | 132.5 |
| DN50 | 50 | 64 | 70 | 145 |
| DN65 | 66 | 91 | 72 | 163 |
| DN80 | 81 | 106 | 92 | 190 |
| DN100 | 100 | 119 | 98 | 210 |
| DN125 | 125 | 155 | 106 | 239 |
| DN150 | 150 | 183 | 120 | 288 |
| Taille | A | B | L | H |
| 1" | 22.1 | 50.5 | 66 | 113.5 |
| 1,5" | 34.8 | 50.5 | 68 | 132.5 |
| 2" | 47.5 | 64 | 70 | 145 |
| 2,5" | 60.2 | 77.5 | 72 | 163 |
| 3" | 72.9 | 91 | 80 | 190 |
| 4" | 97.38 | 119 | 94 | 210 |
| Taille | A | S | L | H |
| DN20 | 22 | 23 | 1.5 | 44 |
| DN25 | 28 | 29 | 1.5 | 44 |
| DN32 | 34 | 35 | 1.5 | 48 |
| DN40 | 40 | 41 | 1.5 | 48 |
| DN50 | 52 | 53 | 1.5 | 48 |
| DN65 | 70 | 2 | 50 | 163 |
| DN80 | 85 | 2 | 56 | 190 |
| DN100 | 104 | 2 | 60 | 210 |
| DN125 | 129 | 2 | 70 | 239 |
| DN150 | 154 | 2 | 80 | 288 |
| Taille | A | S | L | H |
| 1" | 25.4 | 1.25 | 44 | 113.5 |
| 1,5" | 38.1 | 1.25 | 48 | 132.5 |
| 2" | 50.8 | 1.25 | 48 | 145 |
| 2,5" | 63.5 | 1.5 | 50 | 163 |
| 3" | 76.2 | 1.6 | 56 | 190 |
| 4" | 101.6 | 2 | 60 | 210 |
| Taille | A | B | L | H |
| DN20 | 20 | RD44×1/6" | 66 | 113.5 |
| DN25 | 26 | RD52×1/6" | 66 | 113.5 |
| DN32 | 32 | RD58×1/6" | 66 | 125.5 |
| DN40 | 38 | RD65×1/6" | 68 | 132.5 |
| DN50 | 50 | RD78×1/6" | 70 | 145 |
| DN65 | 66 | RD95×1/6" | 72 | 163 |
| DN80 | 81 | RD110×1/4" | 92 | 190 |
| DN100 | 100 | RD130×1/4" | 98 | 210 |
| DN125 | 125 | RD160×1/4" | 106 | 239 |
| DN150 | 150 | RD190×1/4" | 120 | 288 |

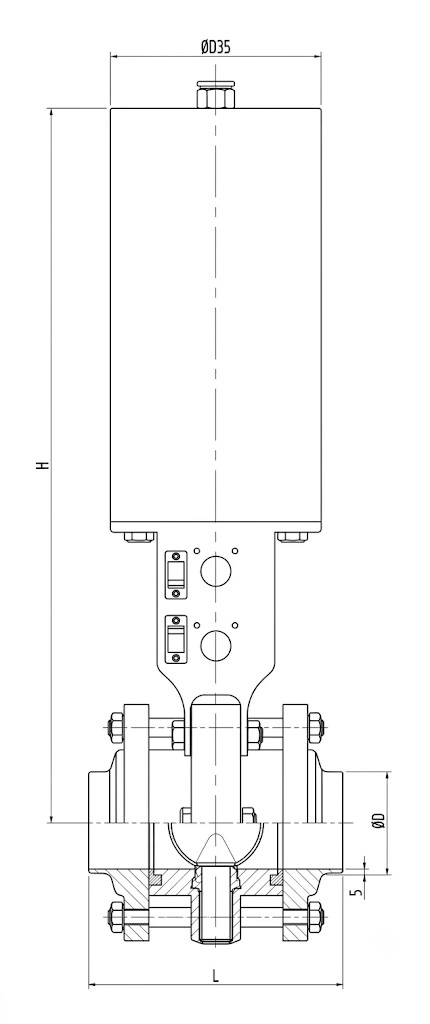

| Taille | S | B | L | H |
| DN25 | 1.5 | 29 | 100 | 113.5 |
| DN32 | 1.5 | 35 | 100 | 125.5 |
| DN40 | 1.5 | 41 | 100 | 132.5 |
| DN50 | 1.5 | 53 | 110 | 145 |
| DN65 | 2 | 70 | 114 | 163 |
| DN80 | 2 | 85 | 130 | 190 |
| DN100 | 2 | 104 | 135 | 210 |
| DN125 | 2 | 129 | 160 | 239 |
| DN150 | 2 | 154 | 180 | 288 |
La vanne papillon manuelle 3 pièces sanitaire en acier inoxydable AVM combine un fonctionnement mécanique direct avec un construction en trois parties accessible à l'entretien. Il convient aux canalisations sanitaires où les opérateurs ont besoin positionnement simple de la vanne, isolation fiable et accès pratique aux composants internes.
Les configurations de serrage, soudées, filetées et en trois pièces disponibles offrent une flexibilité lors de l'adaptation des modèles existants. systèmes de tuyauterie sanitaire. Sa méthode de fonctionnement manuelle élimine également le besoin d'air comprimé et de pneumatique. contrôler les accessoires aux points d’installation où le fonctionnement automatisé n’est pas nécessaire.
Le délai de production standard est de 2 à 4 semaines. Le calendrier réel dépend de la quantité commandée, des spécifications des vannes, type de connexion et disponibilité du matériel. Les besoins urgents doivent être confirmés auprès d’AVM avant de commander.
Les conditions de paiement standard sont un dépôt de 30 %, les 70 % restant étant payés avant expédition par T/T ou L/C. Petite valeur les commandes peuvent nécessiter un paiement intégral avant la production.
La valve est solidement emballée dans des caisses en papier et en bois adaptées au transport international. L'emballage aide protègent le corps en acier inoxydable, les extrémités de connexion, la poignée et les composants d'étanchéité pendant la manipulation et l'expédition.
