Cette structure unique empêche efficacement les fuites externes, réduit les risques de contamination et protège les internes. pièces détachées des milieux corrosifs. Avec d'excellentes performances d'étanchéité, des surfaces internes lisses et flexibles Options de fonctionnement, la vanne à membrane à actionnement pneumatique manuelle sanitaire AVM fournit une solution fiable pour applications nécessitant des normes d’hygiène élevées, la sécurité des processus et une stabilité opérationnelle à long terme.
Le principal avantage de la vanne sanitaire à membrane AVM réside dans sa structure complète d’isolation des fluides. Le flexible Le diaphragme agit comme une barrière entre le fluide de processus et les composants mécaniques de fonctionnement, garantissant que le le produit entre uniquement en contact avec le corps de la vanne hygiénique et la surface de la membrane.
Par rapport aux vannes traditionnelles utilisant des joints d'étanchéité, la structure à membrane élimine les points de fuite potentiels causée par le mouvement de la tige. Cette conception améliore considérablement le contrôle de la contamination et rend la vanne particulièrement adapté au traitement stérile, à la manipulation de liquides corrosifs et aux applications nécessitant une protection stricte du produit.
Le diaphragme protège également l'actionneur, la tige et le chapeau du contact direct avec des produits chimiques agressifs ou sensibles. fluides de traitement, contribuant ainsi à prolonger la durée de vie et à réduire la fréquence de maintenance.

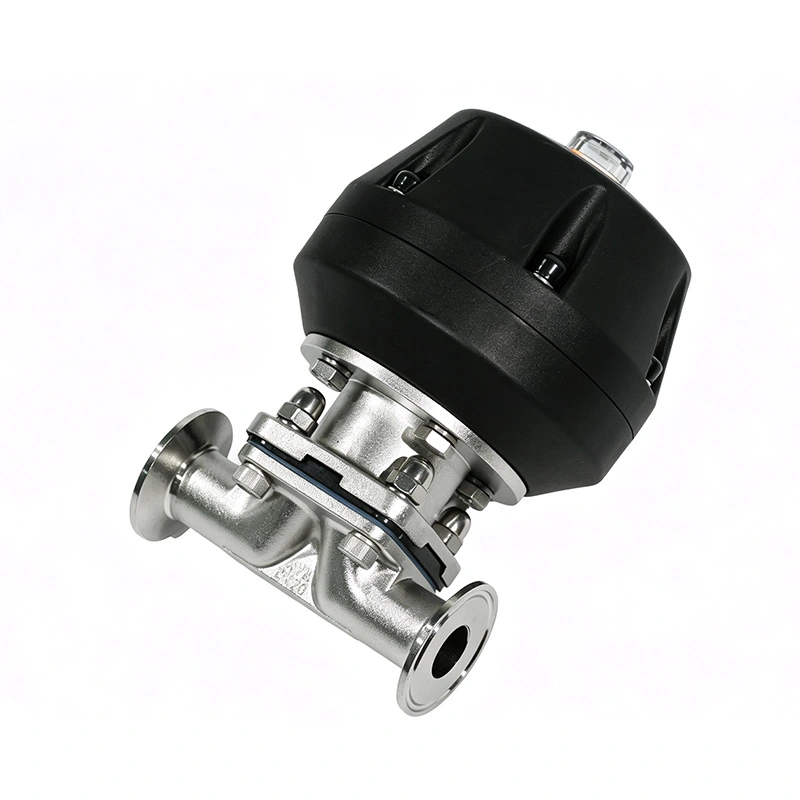

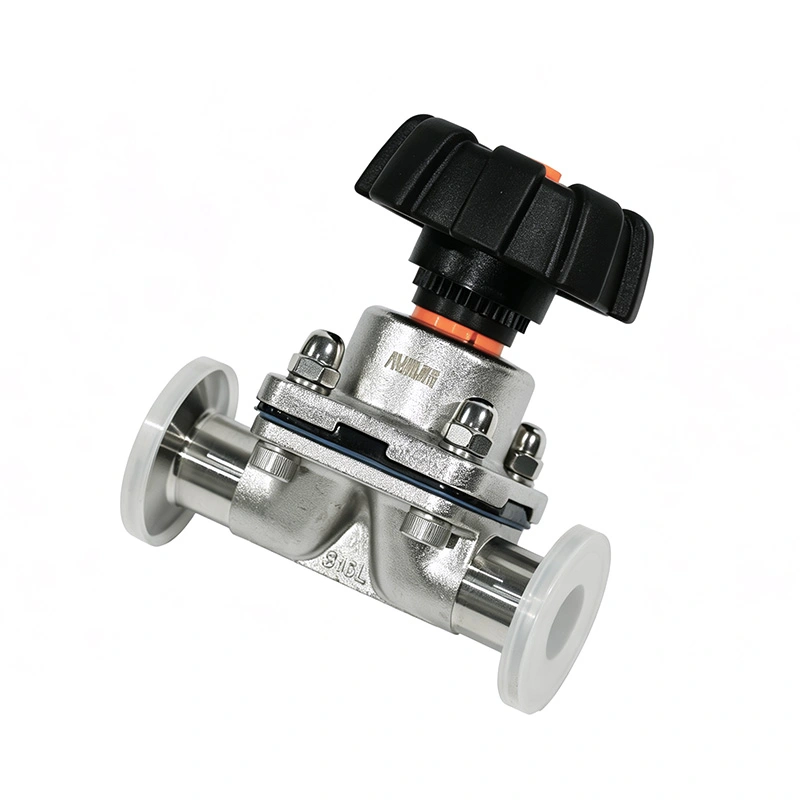

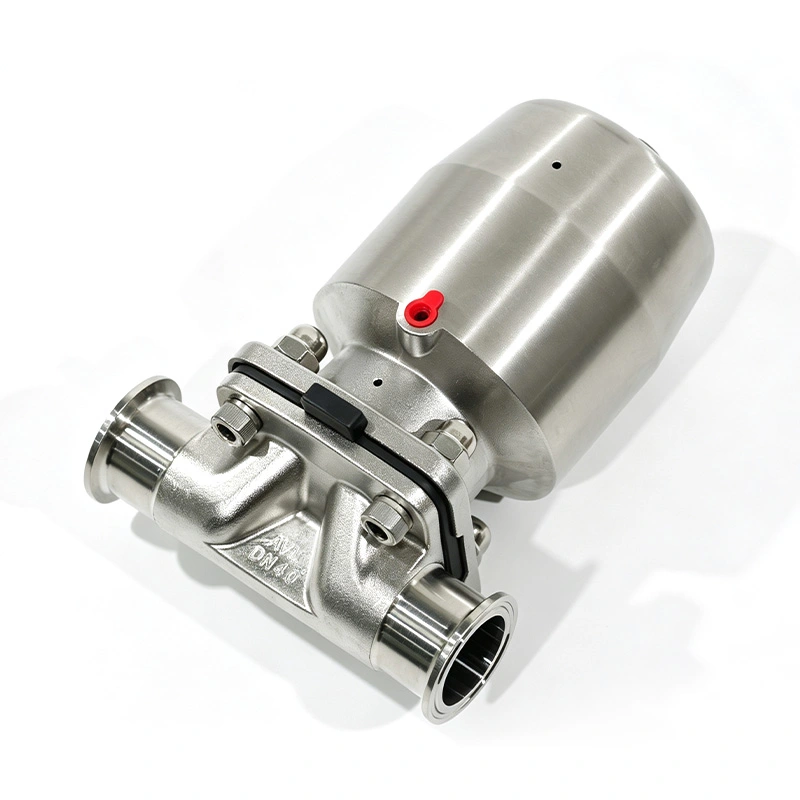

La vanne à membrane à commande pneumatique manuelle sanitaire AVM fonctionne grâce au mouvement vertical d'une membrane flexible. commandé par opération manuelle ou actionnement pneumatique.
Pendant le processus de fermeture, la tige de la vanne pousse la membrane vers le bas jusqu'à ce qu'elle entre en contact avec le siège de la vanne. Le la déformation élastique du diaphragme crée une barrière d'étanchéité fiable, arrêtant l'écoulement du liquide et empêchant fuite interne.
Lors de l'ouverture, le diaphragme s'éloigne du siège de vanne vers le haut, rétablissant le passage d'écoulement et permettant le traiter les médias pour passer à travers la vanne en douceur.
Étant donné que le fluide de procédé reste complètement isolé du mécanisme d'actionnement, la vanne offre une excellente résistance à la corrosion, performances d'étanchéité stables et hygiène améliorée tout au long de sa durée de vie.
Le diaphragme flexible offre une excellente capacité d'étanchéité sans recourir aux systèmes de garniture traditionnels. Le La vanne offre des performances d'arrêt stables, aidant à prévenir les fuites internes et garantissant un fonctionnement fiable dans applications exigeantes de traitement des liquides.
Le diaphragme crée une barrière d'isolation complète entre le liquide de procédé et les composants de commande de la vanne. Ceci prévient la contamination, réduit les risques de corrosion et protège la structure mécanique des substances agressives ou sensibles médias.
Le chemin d'écoulement interne optimisé minimise les zones de rétention de produit et réduit le risque d'accumulation de contamination. Les surfaces lisses en contact avec le produit simplifient les procédures de nettoyage et prennent en charge un traitement hygiénique compatible CIP/SIP systèmes.
La conception de la vanne directe assure un débit de liquide efficace avec une réduction des turbulences et des pertes de pression. Ceci aide à améliorer l’efficacité du transfert et à maintenir des performances de processus stables.
La vanne est fabriquée en acier inoxydable SS316L de haute qualité et peut être équipée de différents diaphragmes matériaux pour répondre à diverses exigences de résistance chimique, de température et de processus.
La conception du diaphragme remplaçable permet au personnel de maintenance de remplacer le composant d'étanchéité sans changer le ensemble complet de vannes. Cela réduit les coûts de maintenance et améliore l’efficacité de la production.

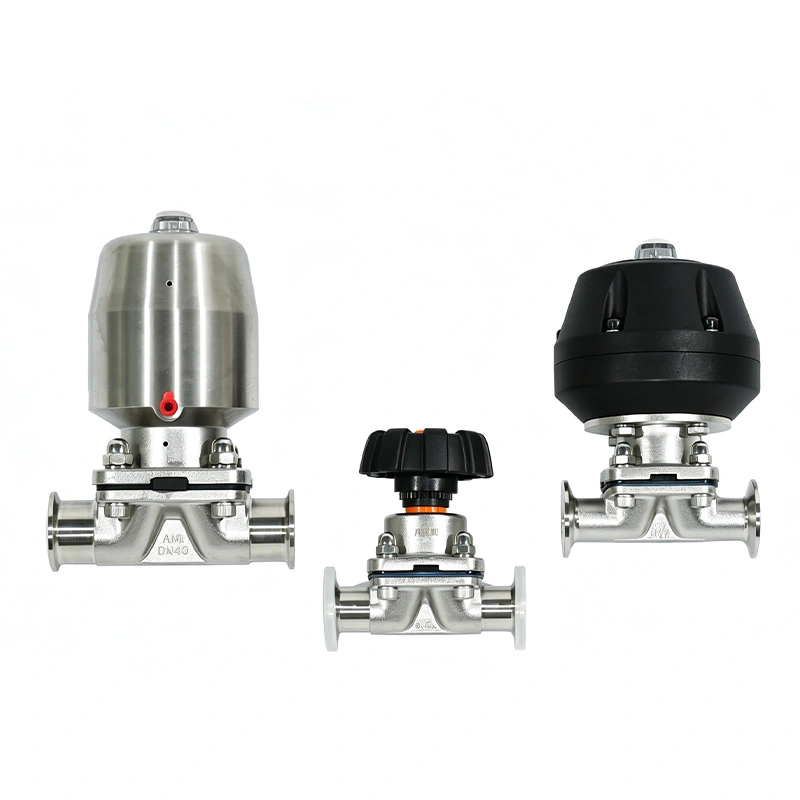

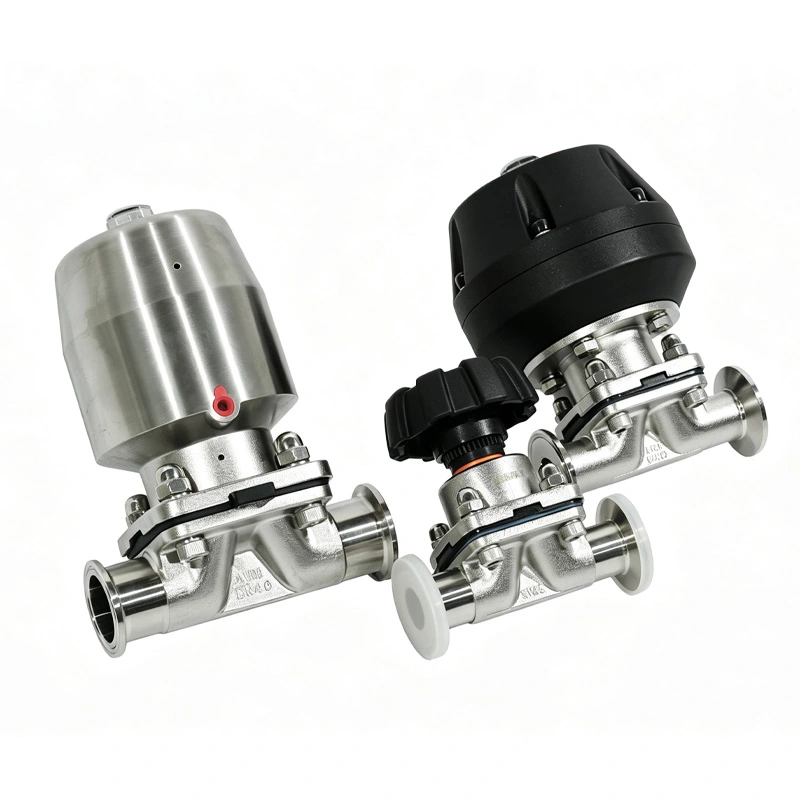

La vanne est disponible dans des configurations de fonctionnement manuel et pneumatique. Indicateurs de retour de position en option, les capteurs et les actionneurs antidéflagrants permettent l'intégration avec les systèmes PLC, DCS et de contrôle de processus automatisés.
La vanne à membrane à commande pneumatique manuelle sanitaire AVM est conçue selon les principes de traitement hygiénique et prend en charge les environnements de production orientés GMP. Des matériaux de membrane conformes à la FDA sont disponibles pour répondre aux exigences strictes exigences des industries pharmaceutique, alimentaire et biotechnologique.
La structure sanitaire aide les fabricants à maintenir la pureté des produits, à simplifier la validation du nettoyage, à réduire risques de contamination et améliorer la fiabilité globale du processus.

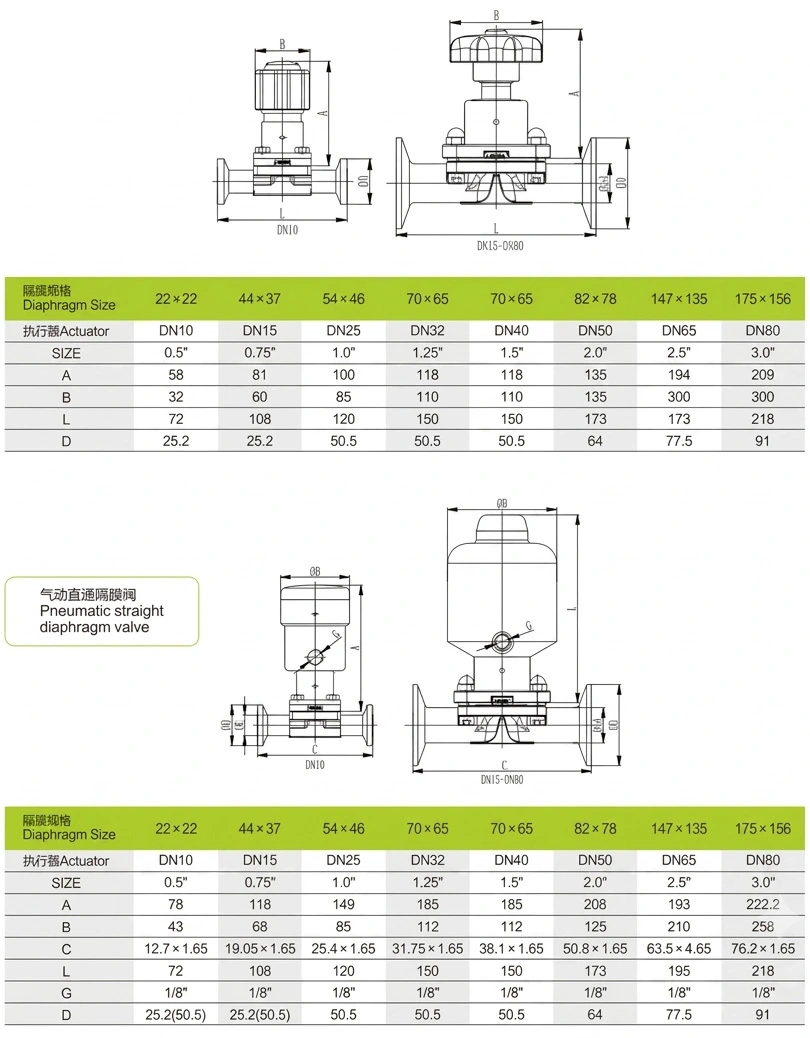

| Paramètre | Spécification |
| Type de vanne | Vanne à membrane à commande pneumatique manuelle sanitaire |
| Gamme de tailles | DN10-DN100 |
| Matériau du corps | Acier inoxydable SS316L |
| Matériaux de joint | PTFE, EPDM, silicone, FKM |
| Opération | Actionneur manuel/pneumatique |
| Type de connexion | Tri-Clamp, bride, soudure bout à bout |
| Norme de connexion | DIN, ASME, BS, 3A |
| Méthode de nettoyage | Compatible CIP/SIP |
| Contrôle optionnel | Indicateur de retour Burkert, capteur de position, actionneur antidéflagrant Exd II BT4 |
La vanne à membrane sanitaire AVM est largement utilisée dans les systèmes de traitement de liquides pharmaceutiques, y compris l'eau purifiée. systèmes, systèmes d'eau pour injection (WFI), lignes de traitement API, systèmes de nettoyage CIP/SIP et liquide stérile demandes de transfert. La structure d'isolation du diaphragme empêche la contamination du produit tout en protégeant l'intérieur composants provenant de milieux pharmaceutiques corrosifs, ce qui le rend adapté aux environnements de fabrication de haute pureté.
Dans la production biotechnologique, la vanne assure un contrôle fiable des systèmes de fermentation, des processus de culture cellulaire, manipulation de liquides stériles et équipement de traitement biopharmaceutique. La séparation complète entre les fluides de processus et les mécanismes de fonctionnement aident à maintenir l'intégrité du processus et réduisent les risques de contamination dans les milieux biologiques sensibles. candidatures.
La vanne à membrane sanitaire convient au transfert de liquide hygiénique et au contrôle du débit dans la transformation des produits laitiers et des boissons. production, transfert de sirop et systèmes d’ingrédients alimentaires. Ses surfaces internes lisses et son étanchéité conforme aux normes FDA les options facilitent le nettoyage et aident à maintenir les normes de sécurité alimentaire pendant la production continue.
Avec une construction SS316L résistante à la corrosion et plusieurs choix de matériaux de membrane, la vanne est conçue pour les acides. et transfert d'alcali, traitement de chimie fine, systèmes de dosage de produits chimiques, systèmes d'eau ultra pure et eau de traitement distribution où une étanchéité fiable et une résistance chimique sont requises.
Un fabricant pharmaceutique a utilisé les vannes sanitaires à membrane AVM pour les systèmes de transfert d'eau purifiée et de liquide. Le le client exigeait des performances d'arrêt fiables, un nettoyage facile et un risque de contamination réduit lors de fréquentes Opérations CIP/SIP.
Après l'installation, la vanne offre des performances d'étanchéité stables, une maintenance simplifiée et un processus amélioré fiabilité grâce à sa conception d'isolation à membrane et sa construction hygiénique en acier inoxydable.
Un client du secteur de l'agroalimentaire a sélectionné les vannes sanitaires à membrane AVM pour les applications de transfert d'ingrédients liquides. Le la structure interne lisse et les matériaux d'étanchéité conformes aux normes FDA ont contribué à améliorer l'efficacité du nettoyage et à maintenir la sécurité conditions de production.
Les commentaires des clients ont montré une stabilité opérationnelle améliorée et une réduction des temps d'arrêt lors du nettoyage de routine et entretien.
Un client de biotechnologie a utilisé des vannes à membrane AVM dans un équipement de manipulation de liquides stériles. La séparation complète entre les milieux de traitement et les composants opérationnels ont permis de minimiser les risques de contamination et de maintenir un processus cohérent performances.
La vanne à membrane à commande pneumatique manuelle sanitaire AVM combine une conception hygiénique et une étanchéité à membrane fiable technologie et une capacité d'automatisation flexible pour fournir une solution fiable pour les industries de traitement des liquides.
La vanne aide les fabricants à obtenir un fonctionnement plus sûr, un contrôle amélioré de la contamination et une maintenance réduite. exigences et performances de production stables dans les domaines pharmaceutique, biotechnologique, alimentaire, des boissons et des produits chimiques candidatures.
Une vanne à membrane sanitaire est conçue pour l'arrêt hygiénique et le contrôle du débit des liquides dans les secteurs pharmaceutique, systèmes de transformation de la biotechnologie, des aliments, des boissons et des produits chimiques où la propreté, la protection des produits et la prévention de la contamination est importante.
AVM propose plusieurs options de matériaux de membrane, notamment le PTFE, l'EPDM, le silicone et le FKM. Différents matériaux peuvent être sélectionnés en fonction des milieux de traitement, des exigences de température et de la compatibilité chimique.
Oui. La vanne peut être équipée d'actionneurs pneumatiques, d'indicateurs de retour de position, de capteurs et de systèmes antidéflagrants. systèmes d'actionneurs pour intégration dans des lignes de production automatisées et des systèmes de contrôle intelligents.
La vanne prend en charge les connexions Tri-Clamp, à bride et à souder bout à bout avec des normes telles que DIN, ASME, BS et 3A pour répondre à différentes exigences en matière de tuyauterie sanitaire.
Le délai de livraison standard est d'environ 2 à 4 semaines après la confirmation de la commande, en fonction des spécifications de la vanne. configuration de l'actionneur et exigences de personnalisation.
