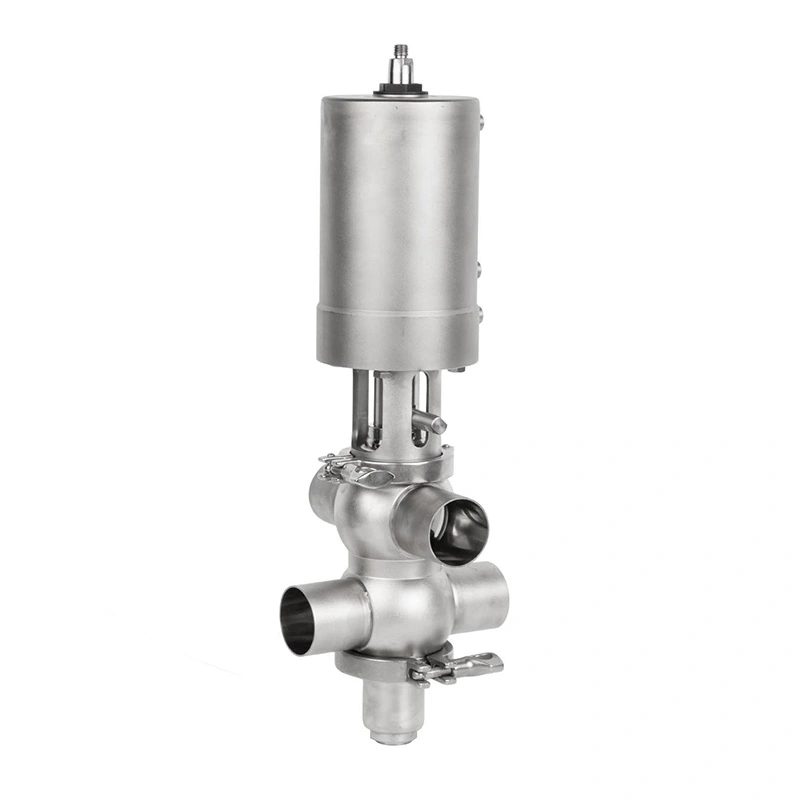

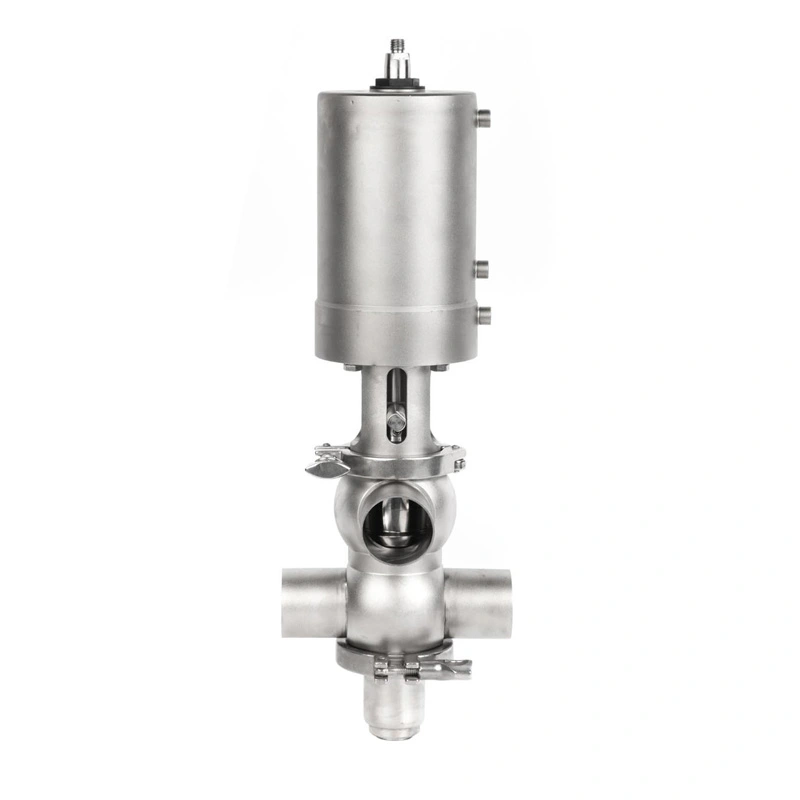

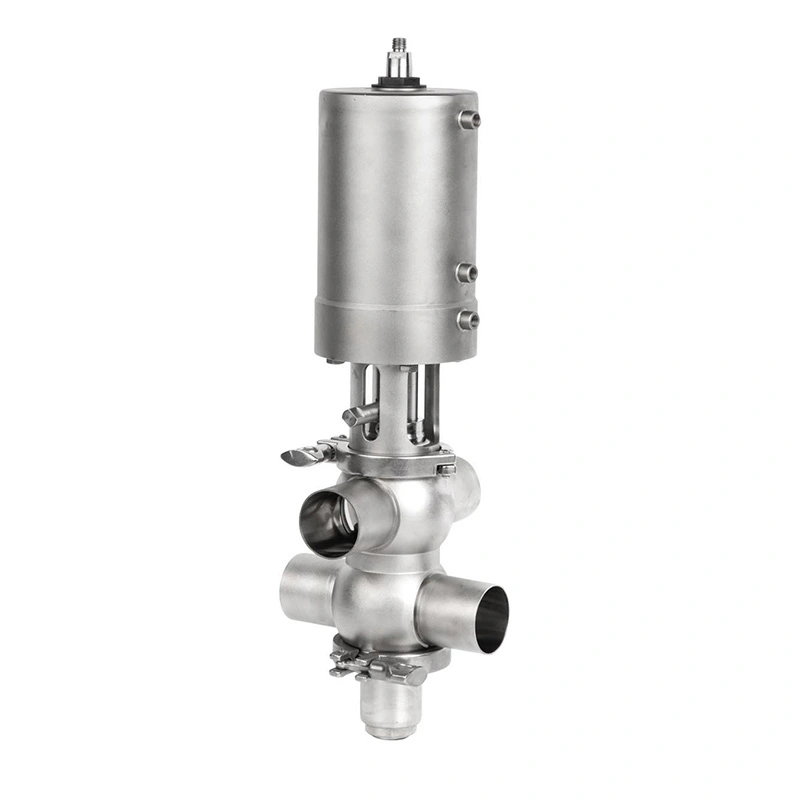

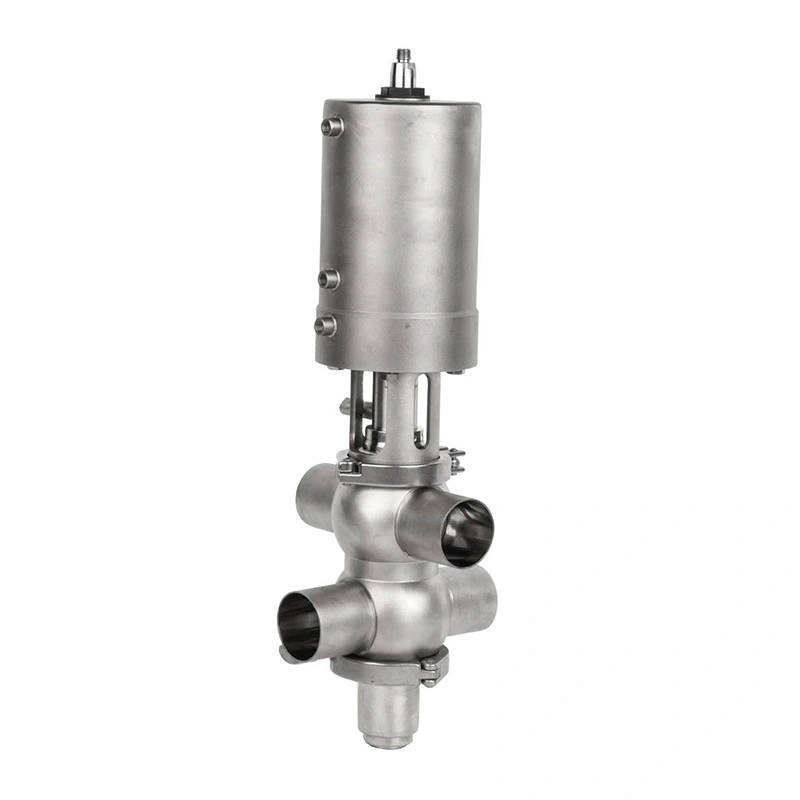

Par rapport aux agencements conventionnels de vannes à siège unique, la vanne anti-mélange intelligente à double siège sanitaire AVM peut simplifier la conception de la tuyauterie, réduire le nombre de vannes requises et prendre en charge le traitement et le traitement simultanés des produits. Nettoyage CIP. Il convient aux applications exigeantes dans les secteurs de l'alimentation et des boissons, des produits laitiers, des brasseries, des produits pharmaceutiques, la biotechnologie et d’autres industries de transformation hygiénique.
Dans le cadre d’un traitement hygiénique, il est plus important d’empêcher le mélange des produits que de simplement contrôler le flux. Une panne de valve, un joint endommagé ou un processus de nettoyage incomplet peut entraîner une contamination croisée, un arrêt de la production, une perte de produit, et des frais de maintenance supplémentaires.
La conception anti-mixte à double siège AVM répond à ces risques en créant une chambre de fuite contrôlée entre deux points d'étanchéité indépendants. Si un joint présente une fuite, le fluide est plutôt dirigé vers l'évacuation atmosphérique. que d'entrer dans la ligne de processus opposée.
Cette conception offre aux acheteurs une combinaison pratique de séparation des supports, de détection des fuites, de nettoyage hygiénique, compatibilité d'automatisation et efficacité des processus.

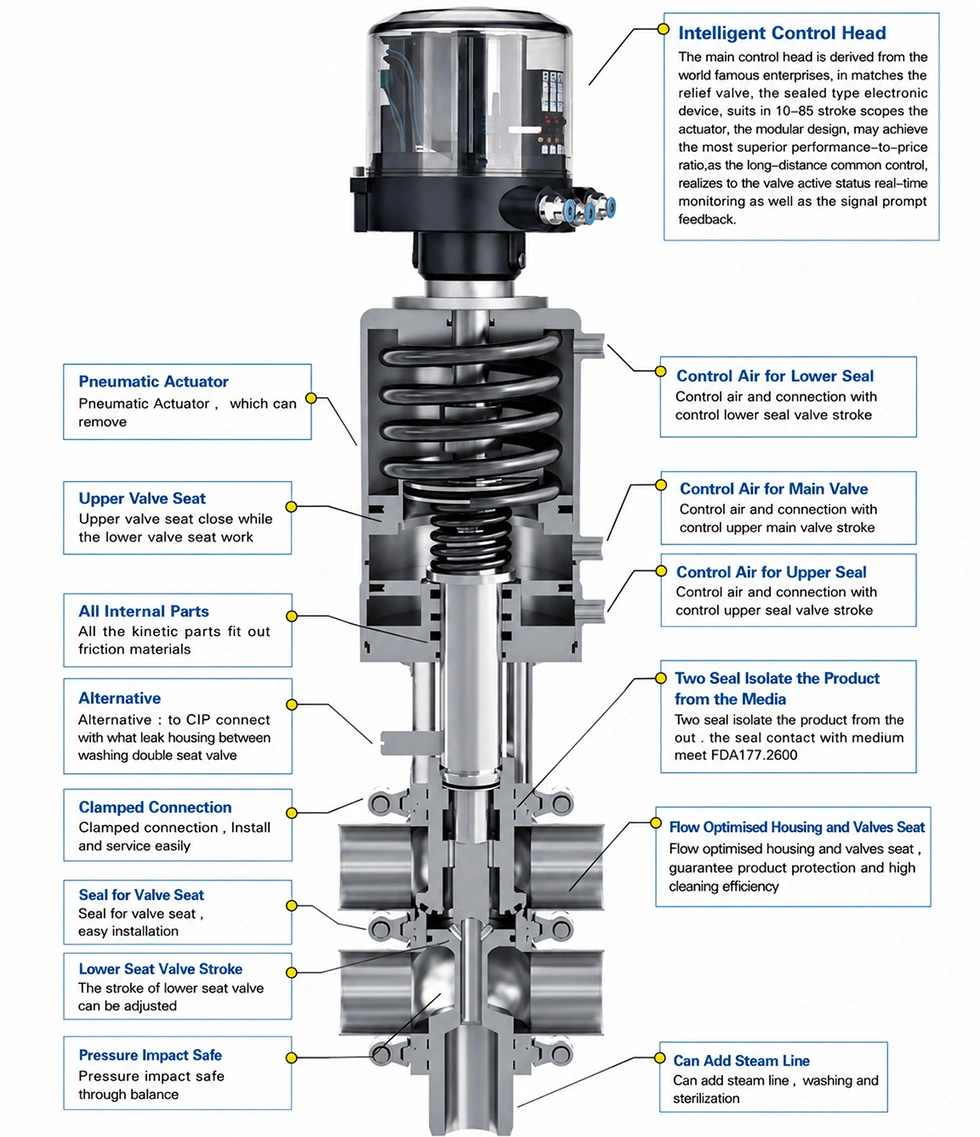

La vanne intègre deux joints de siège indépendants. Lorsque la vanne est fermée, les joints supérieur et inférieur isolent le deux fluides de traitement et forment une chambre de fuite entre eux.
Dans des conditions normales de fonctionnement, les deux joints restent fermés et les deux fluides restent complètement séparés.
La chambre de fuite intermédiaire est reliée à un drain atmosphérique. Si l'un des points d'étanchéité échoue, la fuite le fluide entre dans la chambre et est évacué par la sortie de fuite.
Cela offre un avantage de sécurité important : une défaillance du joint peut être détectée avant que le fluide qui fuit n'atteigne le gamme de produits opposée.
Une fuite visible au niveau du drain peut également fournir une indication immédiate qu'une inspection ou un remplacement du joint peut être nécessaire. requis.
La vanne AVM Mixproof est conçue pour le CIP (Clean-in-Place) et prend en charge les processus de stérilisation sans nécessiter démontage courant.
Les tiges de vanne supérieure et inférieure et la chambre de fuite peuvent être nettoyées et stérilisées dans le cadre du cycle de processus. contribuant à réduire les besoins de nettoyage manuel et à améliorer la fiabilité hygiénique globale.
Deux positions de scellage indépendantes séparent les différents milieux de traitement et réduisent le risque de contact produit à produit ou contamination croisée produit-CIP.
Cela rend la vanne particulièrement adaptée aux lignes de production manipulant différents produits ou liquides de nettoyage au sein de le même système de tuyauterie.
La configuration Mixproof peut permettre aux opérations de production et de CIP d'avoir lieu simultanément dans différents chemins d'écoulement. le temps.
Cela peut réduire les interruptions de production et améliorer l'utilisation des équipements par rapport aux vannes traditionnelles. des arrangements qui nécessitent des arrêts de processus plus importants.
Une vanne anti-mélange à double siège peut remplacer l'agencement fonctionnel de deux ou plusieurs vannes à siège unique conventionnelles dans configurations de tuyauterie appropriées.
Cela permet de réduire la complexité de l'installation, d'économiser de l'espace et d'offrir une plus grande flexibilité lors de la conception de systèmes hygiéniques. systèmes de processus.
Les surfaces lisses en contact avec le produit et la conception à faible jambe morte aident à réduire les zones où se trouvent des résidus de produit ou des micro-organismes. pourraient s’accumuler.
La construction hygiénique prend également en charge un nettoyage CIP efficace et aide à maintenir des conditions de processus constantes.
Pour les lignes de traitement automatisées, AVM propose en option des contrôleurs intelligents et des capteurs de position.
Ces accessoires peuvent être intégrés dans des systèmes de contrôle de vannes automatisés pour fournir un positionnement et une fiabilité fiables des vannes. améliorer le suivi des processus.
AVM fournit la vanne anti-mélange sanitaire intelligente à double siège avec plusieurs configurations de connexion adaptées différentes exigences en matière de tuyauterie hygiénique.
Les raccords Tri-Clamp sont largement utilisés dans la tuyauterie hygiénique pour les aliments, les produits laitiers, les boissons, les produits pharmaceutiques et la biotechnologie. systèmes. La conception permet une installation, une inspection et une maintenance pratiques.
Les connexions soudées bout à bout offrent une connexion hygiénique permanente avec une transition interne en douceur. Ils conviennent pour les lignes de traitement où la réduction des crevasses et le maintien de la propreté des pipelines sont des priorités.
Les configurations à bride conviennent aux systèmes de processus nécessitant des connexions mécaniques robustes et pratiques intégration des équipements.
Les configurations filetées peuvent être utilisées pour des arrangements de tuyauterie hygiéniques compatibles où une installation compacte et une connexion pratique est requise.
Remarque : Le type de connexion approprié doit être sélectionné en fonction de la norme de pipeline existante, du fluide de traitement, exigences de pression et conditions d’installation.
| Article | Spécification |
| Produit | Vanne anti-mélange intelligente à double siège sanitaire |
| Marque | MAV |
| Taille de la vanne | DN40–DN100 |
| Pression de service maximale | Jusqu'à 5 bars |
| Température de travail | -10°C à +135°C, selon les matériaux d'étanchéité |
| Matériel de contact avec le produit | SS316L |
| Matériau hors contact avec le produit | SS304 |
| Types de connexion | Tri-Clamp, soudure bout à bout, bride, filetage |
| Matériaux de joint | EPDM, FKM, Silicone |
| Conformité du sceau | Matériaux d'étanchéité conformes à la norme FDA 177.2600 |
| Nettoyage | CIP |
| Stérilisation | SIP / température nominale de stérilisation |
| Accessoires en option | Contrôleur intelligent, capteur de position |
Les composants en contact avec le produit sont fabriqués en acier inoxydable SS316L, offrant une solution matérielle adaptée pour les environnements de traitement hygiéniques où la résistance à la corrosion et la nettoyabilité sont importantes.
Les composants sans contact avec le produit utilisent de l'acier inoxydable SS304, offrant un équilibre entre performances mécaniques et coût global de l'équipement.
La configuration matérielle est conçue pour répondre aux exigences des équipements de traitement sanitaire tout en conservant fonctionnement fiable pendant les cycles répétés de nettoyage et de production.
AVM propose des options d'étanchéité EPDM, FKM et silicone en fonction des exigences des différents milieux de traitement et conditions de fonctionnement.
Les matériaux d'étanchéité disponibles sont conformes aux exigences FDA 177.2600, ce qui les rend adaptés aux applications où La conformité des élastomères est une considération d’achat importante.
Le matériau du joint final doit être sélectionné en fonction du fluide de traitement, de la température de fonctionnement et du nettoyage. produits chimiques, conditions de stérilisation et durée de vie requise.
Pour les lignes de production automatisées, la vanne anti-mélange intelligente à double siège sanitaire AVM peut être équipée de composants de contrôle intelligents.
Le contrôleur intelligent prend en charge le fonctionnement automatisé de la vanne, tandis que le capteur de position peut fournir la position de la vanne. rétroaction au système de contrôle.
Cela rend la vanne adaptée à l'intégration dans des systèmes de traitement hygiénique automatisés où une vanne précise un séquençage, une surveillance des processus et une intervention manuelle réduite sont nécessaires.
La vanne peut être utilisée dans les pipelines de produits hygiéniques où différentes boissons, aliments liquides ou solutions de nettoyage doivent rester séparés pendant la production.
Les usines laitières nécessitent un contrôle strict de la contamination des produits et des processus de nettoyage. La structure à double siège fournit une solution efficace pour séparer les produits laitiers des fluides CIP.
Les processus de brassage impliquent plusieurs fluides liquides et des cycles de nettoyage fréquents. La vanne AVM Mixproof peut contribuer à améliorer séparation du chemin d'écoulement et prise en charge des opérations de nettoyage automatisées.
La production pharmaceutique nécessite des normes élevées de propreté, de contrôle des processus et de prévention de la contamination. Le La construction hygiénique et la capacité CIP/SIP rendent la vanne adaptée aux systèmes de processus pharmaceutiques compatibles.
Les processus biotechnologiques nécessitent souvent une manipulation contrôlée des milieux et des conditions d’hygiène strictes. Le double siège la conception du joint permet de maintenir la séparation entre les différents fluides de traitement.
Le choix de la bonne vanne anti-mélange nécessite bien plus que la sélection de la taille de la vanne. Les acheteurs doivent confirmer ce qui suit paramètres avec AVM :
1. Taille du pipeline : DN40–DN100
2. Milieu de traitement : produit, eau, solution CIP ou autre fluide compatible
3. Pression de service : maximum jusqu'à 5 bars
4. Température de fonctionnement : -10°C à +135°C selon le choix du joint
5. Matériau du joint : EPDM, FKM ou silicone
6. Norme de connexion : Tri-Clamp, soudure bout à bout, bride ou filetage
7. Méthode de nettoyage : exigences CIP
8. Exigences de stérilisation : SIP et température nominale de stérilisation
9. Exigences en matière d'automatisation : contrôleur intelligent et/ou capteur de position
10. Exigences matérielles : pièces en contact avec le produit SS316L et pièces sans contact avec le produit SS304
La fourniture de ces paramètres avant de commander aide AVM à recommander la configuration et l'étanchéité appropriées de la vanne. solution.
| Comparaison | Vanne anti-mélange à double siège AVM | Disposition conventionnelle des vannes à siège unique |
| Séparation des médias | Double structure d'étanchéité indépendante | Dépend de plusieurs vannes et tuyauteries |
| Protection contre la contamination croisée | La chambre de fuite permet une décharge contrôlée | Une plus grande dépendance à l'égard de la disposition des vannes |
| Production + CIP | Prend en charge les opérations simultanées appropriées | Nécessite souvent un isolement supplémentaire |
| Détection des fuites | Chambre de fuite atmosphérique | Dépend de la conception du système |
| Quantité de vannes | Peut remplacer plusieurs vannes à siège unique dans des applications appropriées | Plus de vannes peuvent être nécessaires |
| Nettoyage | Conception hygiénique compatible CIP | Dépend de la configuration de chaque vanne |
| Automation | Contrôleur intelligent et capteur de position en option | Dépend du système de contrôle sélectionné |
| Complexité de l'installation | Peut simplifier les dispositions de tuyauterie appropriées | Peut nécessiter plus de vannes et de connexions |
AVM se concentre sur les solutions de vannes de procédé hygiéniques conçues autour des exigences réelles des secteurs de l'alimentation, des boissons, des produits laitiers, systèmes de traitement pharmaceutique, de brasserie et de biotechnologie.
La vanne anti-mélange à double siège intelligente sanitaire combine une construction en contact avec le produit SS316L, indépendante étanchéité à double siège, détection des fuites atmosphériques, compatibilité CIP/SIP et contrôle intelligent en option.
Pour les acheteurs à la recherche d'un fabricant et fournisseur fiable de vannes sanitaires à l'épreuve du mélange, AVM peut fournir des vannes configurations basées sur la taille du pipeline, le type de connexion, le fluide de traitement, le matériau du joint, les conditions de fonctionnement et exigences en matière d'automatisation.
Une vanne sanitaire anti-mélange à double siège est une vanne de process hygiénique conçue pour séparer deux fluides de process différents au sein d'un même corps de vanne. Deux joints indépendants créent une chambre de fuite entre les chemins du fluide pour réduire le risque de contamination croisée.
En cas de défaillance d'un joint, le fluide qui fuit pénètre dans la chambre de fuite intermédiaire et est évacué par le sortie de fuite atmosphérique. Cela empêche le fluide qui fuit de pénétrer directement dans la ligne de processus opposée et fournit une indication visible d’un problème d’étanchéité potentiel.
Oui. La vanne est conçue pour le nettoyage CIP, permettant ainsi les zones d'écoulement interne pertinentes, les tiges de vanne et les fuites. chambre à nettoyer dans le cadre du processus de nettoyage sans démontage régulier.
Oui. La conception hygiénique, le matériau de contact avec le produit SS316L, la capacité CIP/SIP et le contrôle automatisé en option font la vanne adaptée aux applications de traitement pharmaceutique compatibles. Le système complet doit être évalué selon les exigences hygiéniques et réglementaires spécifiques du client.
AVM propose des matériaux d'étanchéité EPDM, FKM et silicone. Le matériau approprié dépend du milieu de traitement, température, produits chimiques de nettoyage et conditions de stérilisation.
La gamme de tailles standard fournie est DN40 – DN100. Les acheteurs doivent confirmer la taille requise en fonction du débit du pipeline taux, norme de connexion et exigences de processus.
La pression de service maximale peut atteindre 5 bars. La pression de fonctionnement réelle doit être confirmée en fonction de la valeur sélectionnée. configuration de la vanne et conditions d'application.
Oui. AVM propose des contrôleurs intelligents et des capteurs de position en option pour l'intégration avec des systèmes de processus automatisés et surveillance de la position des vannes.
Si votre ligne de traitement doit gérer deux fluides différents tout en minimisant le risque de contamination croisée, l'AVM Sanitary La vanne anti-mélange intelligente à double siège offre une solution pratique pour l'isolation hygiénique du flux.
Envoyez à AVM la taille de votre pipeline, le fluide de traitement, la pression de service, la température de fonctionnement, le type de connexion et le joint. exigences, conditions CIP/SIP et exigences d'automatisation. AVM peut vous aider à déterminer une vanne anti-mélange appropriée configuration de votre système de traitement sanitaire.
