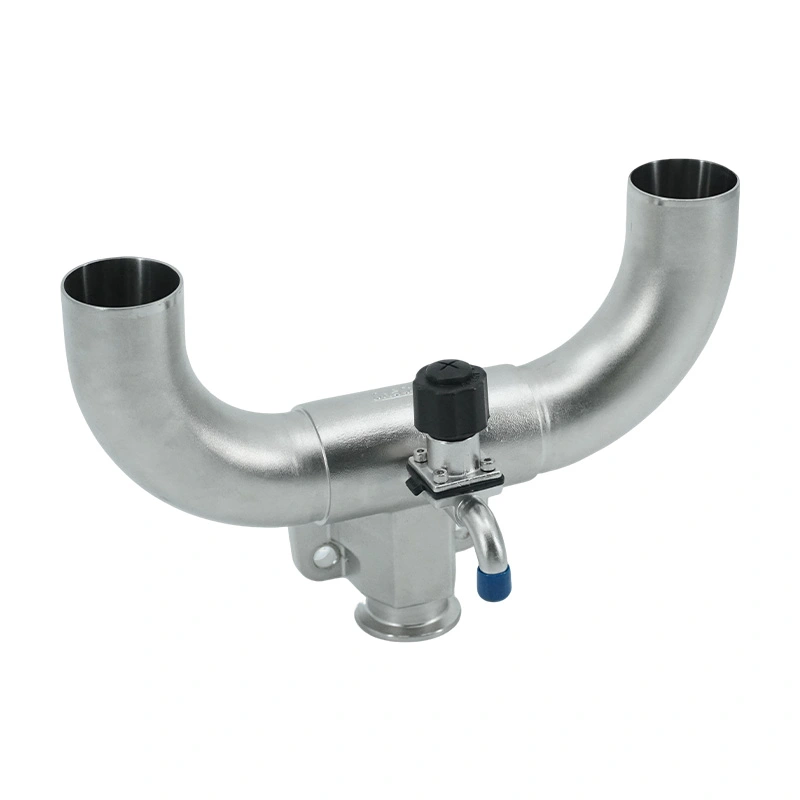

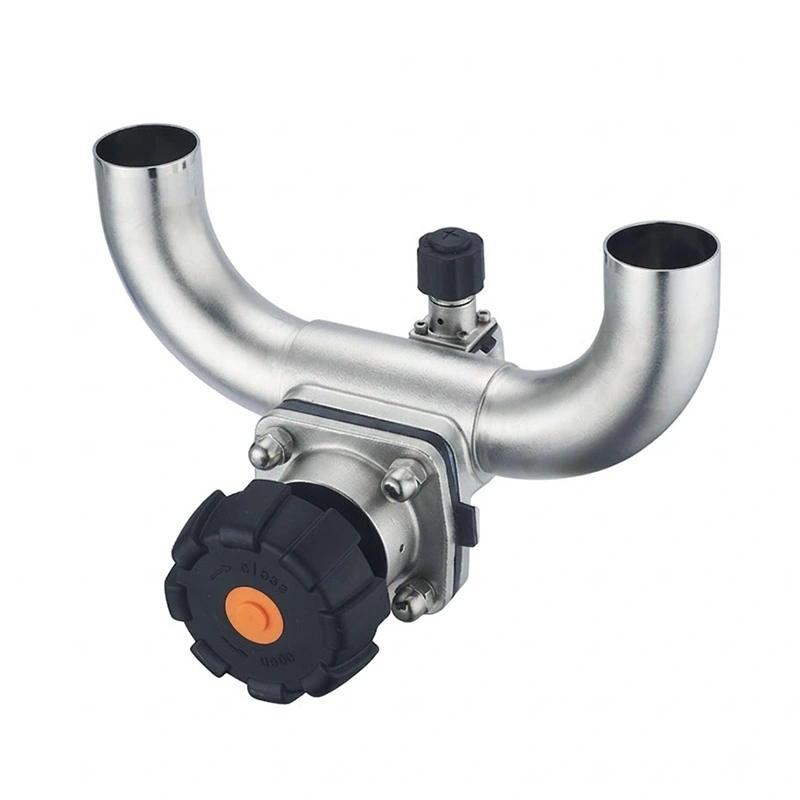

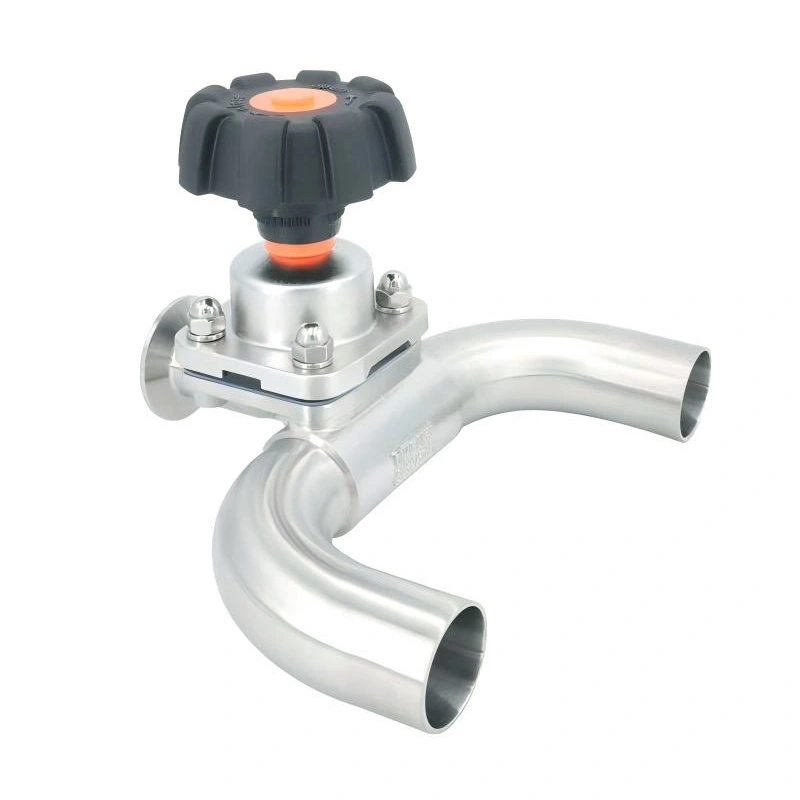

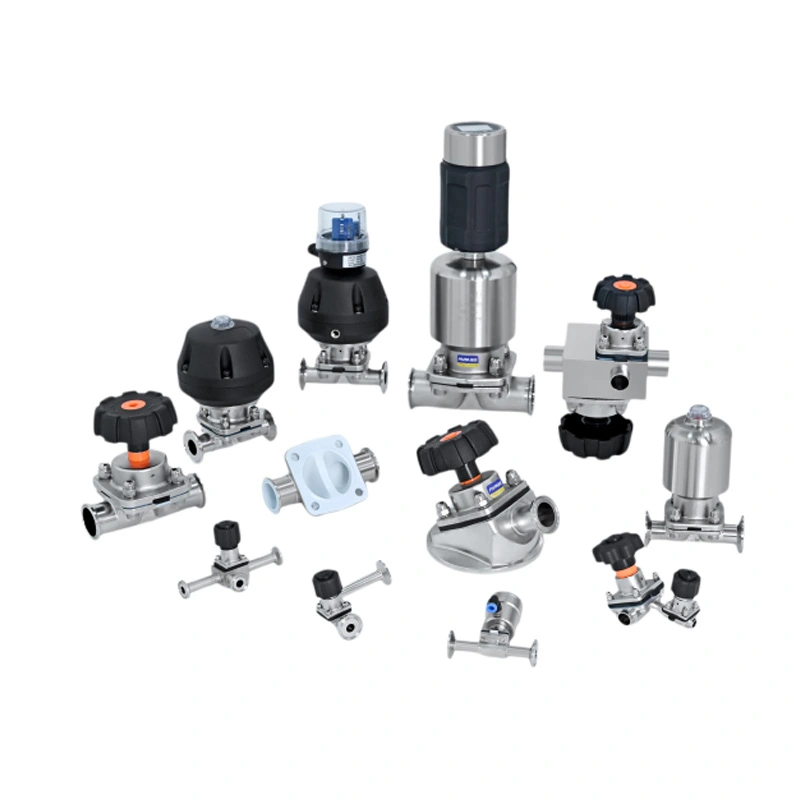

Contrairement aux vannes à membrane conventionnelles dotées de structures de branchement complexes ou de plusieurs sections soudées, le corps en forme de U crée un canal de processus rationalisé avec moins de zones stagnantes. Cela rend la vanne à membrane sanitaire en forme de U convient aux applications pharmaceutiques, biotechnologiques, alimentaires, de boissons, laitières, cosmétiques et chimiques de haute pureté nécessitant des performances CIP et SIP fiables.
Fabriqué en acier inoxydable sanitaire avec des surfaces de contact avec le produit finies avec précision, diaphragme en forme de U AVM La vanne offre une fermeture fiable, une excellente vidange et des performances hygiéniques stables pour une production exigeante environnements.
Le principal avantage de la vanne à membrane en forme de U AVM réside dans la conception de son corps incurvé intégré. Le chemin du flux interne est optimisé pour réduire les zones stagnantes et la rétention de matière inutile autour des branches de vanne. Comparé à configurations de vannes conventionnelles, la structure en forme de U favorise un mouvement plus fluide du fluide et une efficacité accrue auto-drainant après le traitement.
Le nombre réduit de points de connexion internes contribue également à simplifier le nettoyage et réduit le risque de résidus. restant à l’intérieur de la chaîne de traitement. Cela rend la vanne particulièrement intéressante pour les applications impliquant des changements de produits et exigences sanitaires strictes.
La membrane flexible agit à la fois comme composant d'étanchéité et comme barrière entre le fluide de traitement et le système d'exploitation. mécanisme. Pendant le fonctionnement, le fluide de procédé reste isolé de la tige de vanne et des composants de l'actionneur, réduisant les risques de contamination et éliminant les problèmes de fuites externes associés aux emballages traditionnels structures.
Cette configuration offre une isolation fiable des supports tout en simplifiant la maintenance, ce qui la rend adaptée aux liquides pharmaceutiques, eau purifiée, milieux biologiques et autres fluides de traitement de haute pureté.
La géométrie interne de la vanne est conçue pour minimiser les zones où des liquides ou des résidus de produits peuvent rester après production. Un chemin d'écoulement plus fluide améliore le drainage et aide à réduire le risque de croissance microbienne ou contamination croisée entre les lots de production.
Pour les fabricants de produits pharmaceutiques et de biotechnologie, cette configuration à faible zone morte peut simplifier la validation du nettoyage et assurent des performances hygiéniques constantes pendant les cycles répétés CIP et SIP.
Lorsque la vanne se ferme, le diaphragme est pressé contre le siège de la vanne pour créer une barrière sécurisée à travers le débit chemin. L'élément d'étanchéité flexible offre des performances d'arrêt stables tout en maintenant la séparation entre les fluide de traitement et mécanisme de fonctionnement.
Le diaphragme peut également être remplacé selon les besoins de maintenance sans remplacer la vanne complète assemblage, contribuant ainsi à réduire le temps de service et les coûts de maintenance à long terme.
La vanne à membrane en forme de U AVM est disponible dans les configurations en acier inoxydable SUS304, SUS304L, SUS316 et SUS316L. Pour Applications nécessitant une résistance à la corrosion et une pureté de produit plus élevées, le SS316L convient au contact avec le produit composants.
Les surfaces en contact avec le produit peuvent être polies mécaniquement ou électropolies jusqu'à Ra <0,4 μm, offrant ainsi une surface lisse qui réduit l’adhérence des résidus et répond aux exigences de production hygiénique.
La vanne à membrane sanitaire en forme de U AVM contrôle le flux du processus grâce au mouvement vertical d'une membrane flexible. Lorsque l'actionneur soulève la tige de la vanne, le diaphragme s'éloigne du siège de la vanne et ouvre le flux en forme de U. canal, permettant au fluide de traitement de passer à travers la vanne.
Lorsque la tige de soupape descend, le diaphragme est pressé contre le siège de soupape usiné avec précision et ferme le passage d'écoulement. Étant donné que le diaphragme sépare complètement le fluide de procédé du mécanisme de commande, la vanne maintient un chemin de processus propre tout en réduisant le risque de fuite de tige et de contamination des médias.
Le corps intégré en forme de U améliore encore le drainage en guidant les médias résiduels vers la sortie au lieu de lui permettant de rester dans des zones stagnantes.
La vanne à membrane en forme de U AVM convient aux canalisations de processus pharmaceutiques, aux systèmes d'eau purifiée, aux systèmes WFI, transfert de liquide stérile, traitement API et autres applications où distribution de flux hygiénique et fiable l'isolement est nécessaire.
La vanne peut être intégrée dans des bioréacteurs, des systèmes de fermentation, des équipements de culture cellulaire, des lignes de traitement stériles, et d'autres systèmes biotechnologiques où de faibles points morts et un nettoyage CIP/SIP efficace sont importants.
Le chemin d'écoulement sanitaire rend la vanne adaptée aux produits laitiers, aux boissons, aux ingrédients alimentaires liquides, au brassage systèmes et autres applications de traitement hygiénique qui nécessitent un nettoyage et un drainage fiables.
La vanne à membrane en forme de U AVM peut également être utilisée pour les produits chimiques de haute pureté, les ingrédients cosmétiques, les fluides spéciaux et d'autres milieux de traitement où la résistance à la corrosion, la nettoyabilité et la protection du produit sont importantes.
| Paramètre | Spécification |
| Type de vanne | Vanne à membrane sanitaire en forme de U |
| Configuration du flux | Type U à trois voies |
| Taille nominale | DN10–DN80 |
| Pression de service maximale | 10 bars / 145 psi |
| Température de travail | -20°C à +150°C |
| Matériau du corps | SUS304, SUS304L, SUS316, SUS316L |
| Matériaux du diaphragme | EPDM, PTFE, silicone, FKM, composite PTFE/EPDM |
| Opération | Manuel / Pneumatique |
| Types de connexion | Tri-Clamp, soudé bout à bout, fileté, à bride |
| Finition de surface | Mécanique ou électropoli, Ra <0,4 μm |
| Normes de connexion | DIN, ISO, FIL, 3-A, SMS, ASME BPE, BS, GB |
| Nettoyage | Compatible CIP/SIP |
Une installation de traitement pharmaceutique a utilisé la vanne à membrane sanitaire en forme de U AVM dans une distribution de liquides stériles système dans lequel les connexions de vannes conventionnelles entraînaient le maintien de liquide résiduel autour des sections de dérivation après nettoyage. La configuration de la valve en forme de U offre un chemin de drainage plus fluide et réduit la rétention de produit pendant Cycles CIP, aidant le client à améliorer l’uniformité du nettoyage et à simplifier l’entretien de routine.
La vanne à membrane sanitaire en forme de U AVM est développée pour les systèmes de processus où la drainabilité et la faible jambe morte les performances sont plus importantes que le simple contrôle du débit de fluide. Son corps intégré en forme de U, son diaphragme flexible l'isolation, les surfaces de contact lisses avec les produits et la compatibilité CIP/SIP offrent une solution pratique aux fabricants à la recherche de canalisations de procédés sanitaires plus propres, plus efficaces et plus faciles à entretenir.
Une vanne à membrane en forme de U est utilisée pour le contrôle hygiénique du débit, la distribution et l'isolation dans les secteurs pharmaceutique, systèmes de transformation de la biotechnologie, des aliments, des boissons, des cosmétiques et de haute pureté.
Le corps en forme de U offre un chemin d'écoulement interne plus fluide qui améliore le drainage et réduit les jambes mortes et les produits. rétention. Cela peut contribuer à réduire les risques de contamination et à améliorer l’efficacité du nettoyage CIP/SIP.
Oui. La vanne est conçue pour les environnements de traitement hygiéniques et peut être fabriquée avec des matériaux sanitaires, surfaces polies en contact avec le produit et normes de connexion adaptées aux applications pharmaceutiques et aseptiques.
