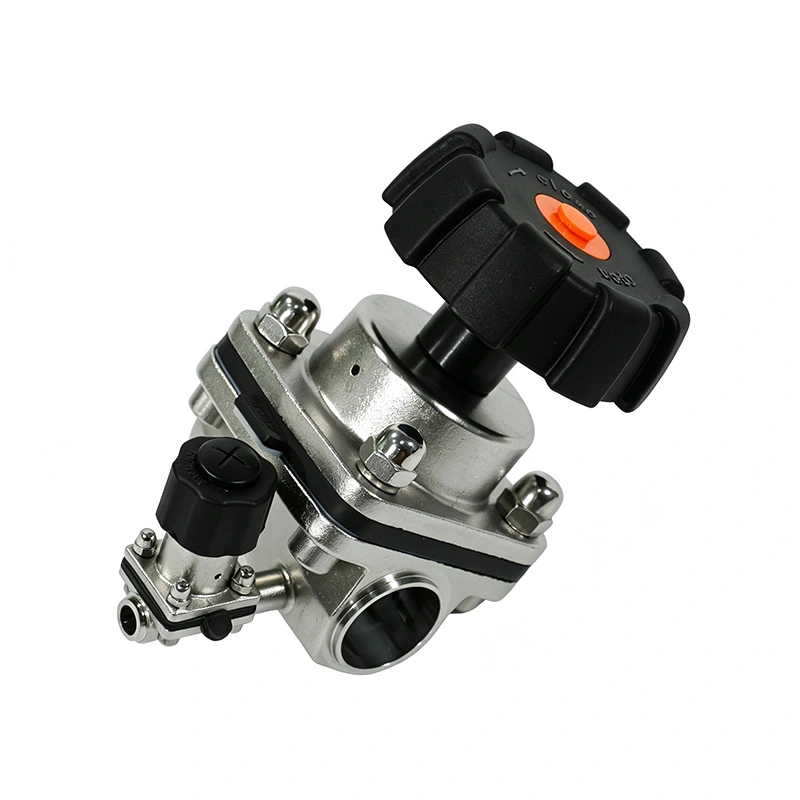

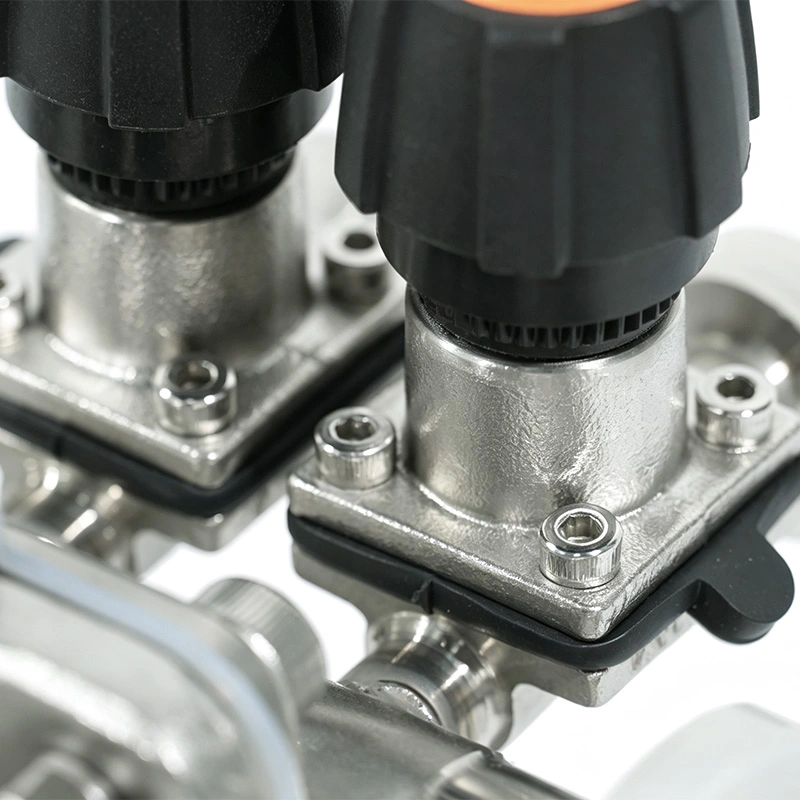

Conçue selon les exigences hygiéniques GMP, la vanne offre d'excellentes performances d'étanchéité, de contamination prévention et capacité de nettoyage facile. La vanne à membrane bidirectionnelle sanitaire GMP avec port d'accès est largement utilisée dans systèmes d'eau purifiée, systèmes WFI, bioréacteurs, équipements de fermentation, cuves de traitement stériles et haute pureté applications de transfert de fluides où l’intégrité du produit et la sécurité des processus sont essentielles.
Contrairement aux solutions d'échantillonnage conventionnelles qui nécessitent des dispositifs d'échantillonnage supplémentaires ou une interruption du pipeline, AVM La vanne à membrane avec port d'accès intègre les fonctions d'arrêt et d'échantillonnage dans une seule structure de vanne sanitaire. Ceci réduit la complexité du système, minimise les risques de contamination et améliore l'efficacité opérationnelle dans les environnements exigeants environnements de production.
La vanne sanitaire à membrane bidirectionnelle AVM utilise une membrane flexible comme élément d'étanchéité principal pour isoler complètement le fluide de procédé de la tige de vanne, de l'actionneur et des composants de fonctionnement.
Pendant le fonctionnement normal, le diaphragme se déplace vers le bas pour entrer en contact avec le siège de la vanne, créant ainsi un joint d'étanchéité fiable. et empêcher les fuites internes. Lorsque la vanne s'ouvre, le diaphragme s'éloigne du chemin d'écoulement, permettant ainsi une transfert de fluide avec une perte de pression minimale.

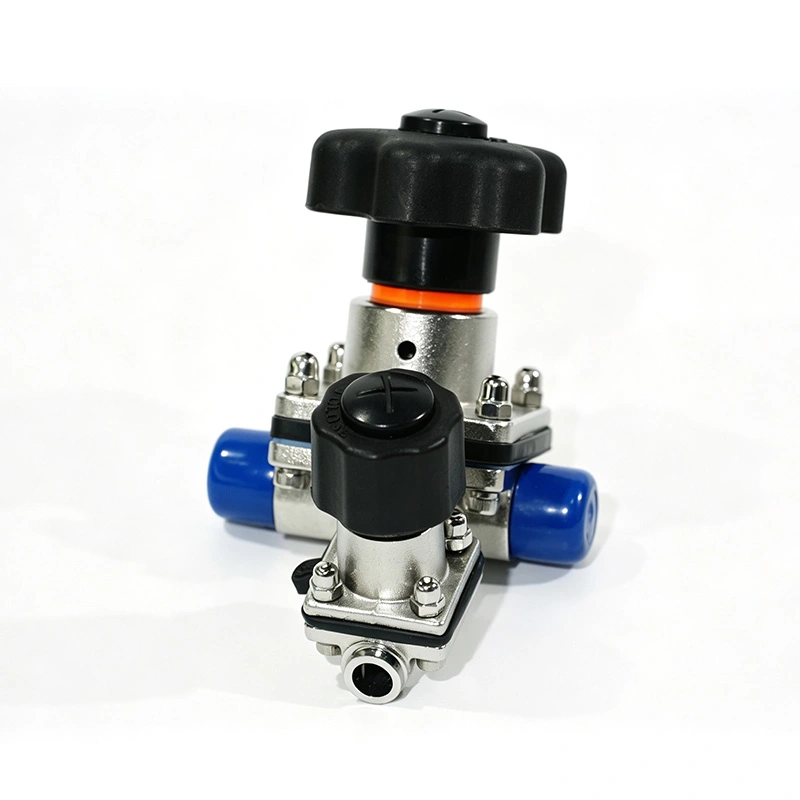

Lorsque l'échantillonnage est requis, le port d'accès intégré permet aux opérateurs de collecter des échantillons de processus directement à partir du système sans interrompre la production. Après l'échantillonnage, le port peut être fermé et refermé, en maintenant un environnement hygiénique et réduisant le risque de contamination externe.
La structure du diaphragme élimine les espaces morts et les zones de rétention de produit, tout en prenant en charge le CIP (Clean-in-Place) et Procédures SIP (Sterilize-in-Place) pour les applications de traitement stérile.
La vanne combine des capacités de contrôle des fluides et d'échantillonnage en ligne dans une conception compacte. Les opérateurs peuvent collecter des échantillons représentatifs directement de la chaîne de traitement sans arrêter l'équipement, améliorant ainsi la production efficacité et simplification de la configuration du système.
La membrane flexible assure une séparation complète entre les fluides de traitement et les composants mécaniques. Cette conception élimine les risques de fuite de la tige, protège l'actionneur des fluides corrosifs et garantit des performances d'étanchéité fiables tout au long de l'opération.

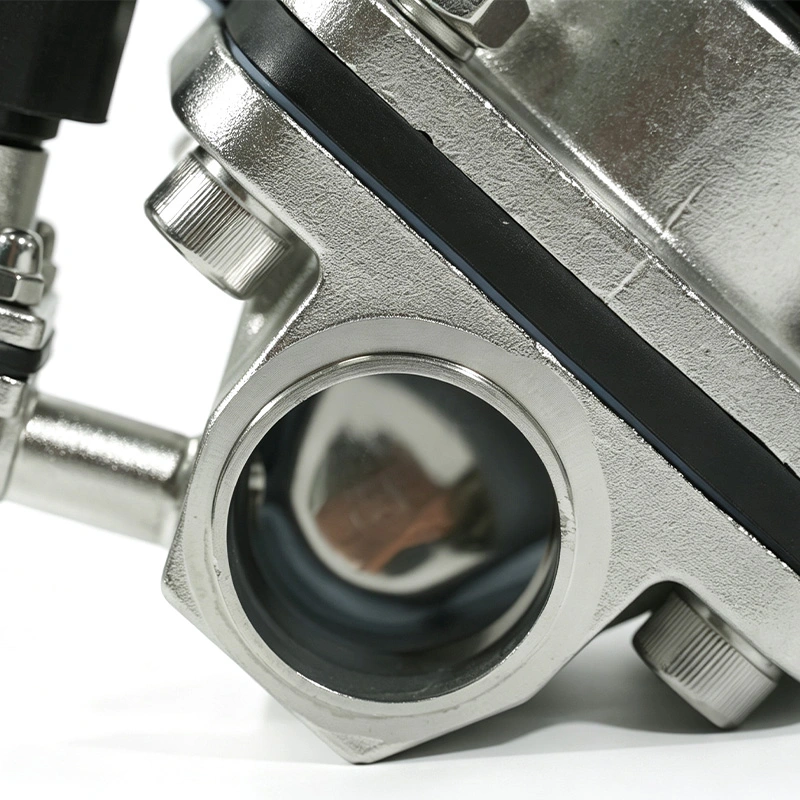

Fabriquée en acier inoxydable SS316L de haute qualité, la vanne présente des surfaces lisses en contact avec le produit pour minimiser risques de rétention de matière et de contamination. Des matériaux de membrane conformes à la FDA sont disponibles pour les produits pharmaceutiques, applications alimentaires et biotechnologiques.
Le port d'accès intégré permet l'échantillonnage dans un environnement fermé, évitant ainsi l'exposition aux contaminants externes et maintenir la précision des échantillons. Ceci est particulièrement important pour les fluides stériles, l'eau purifiée, les liquides de fermentation, et des matériaux de traitement de grande valeur.
La structure simple du diaphragme prend en charge des procédures de nettoyage efficaces et réduit les besoins de maintenance. Le la conception à membrane remplaçable permet un entretien rapide sans remplacer l'ensemble complet de la vanne, contribuant ainsi à réduire temps d'arrêt.
La vanne à membrane bidirectionnelle sanitaire GMP AVM avec port d'accès est largement utilisée dans les systèmes d'eau purifiée, l'eau pour Systèmes d'injection (WFI), lignes de production d'API, cuves de traitement stériles et systèmes de transfert de fluides pharmaceutiques. Il permet un échantillonnage sûr tout en maintenant un contrôle strict de la contamination.
La valve convient aux bioréacteurs, aux systèmes de fermentation, aux processus de culture cellulaire et à la production biopharmaceutique lignes où l’échantillonnage stérile et la protection des produits sont essentiels.
Utilisé pour la transformation des produits laitiers, la production de boissons, le transfert d'ingrédients liquides et les systèmes de production hygiéniques nécessitant isolation et échantillonnage fiables des fluides.
Appliqué dans les systèmes d'eau ultra pure, la distribution de produits chimiques spécialisés et les applications de processus en salle blanche où la résistance à la corrosion et la prévention de la contamination sont requises.

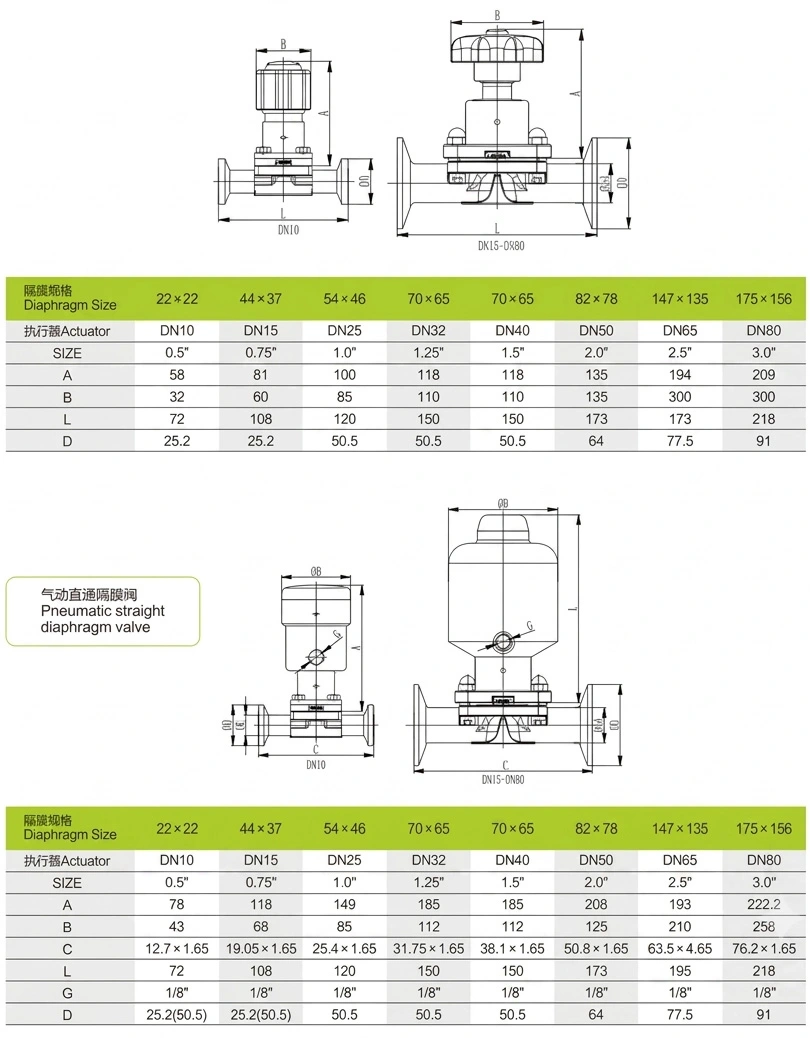

| Paramètre | Spécification |
| Type de vanne | Vanne à membrane sanitaire à deux voies avec port d'accès |
| Taille de la vanne | DN10-DN100 |
| Taille du port d'échantillonnage | DN10-DN100 |
| Matériel de contact avec le produit | Acier inoxydable SS316L |

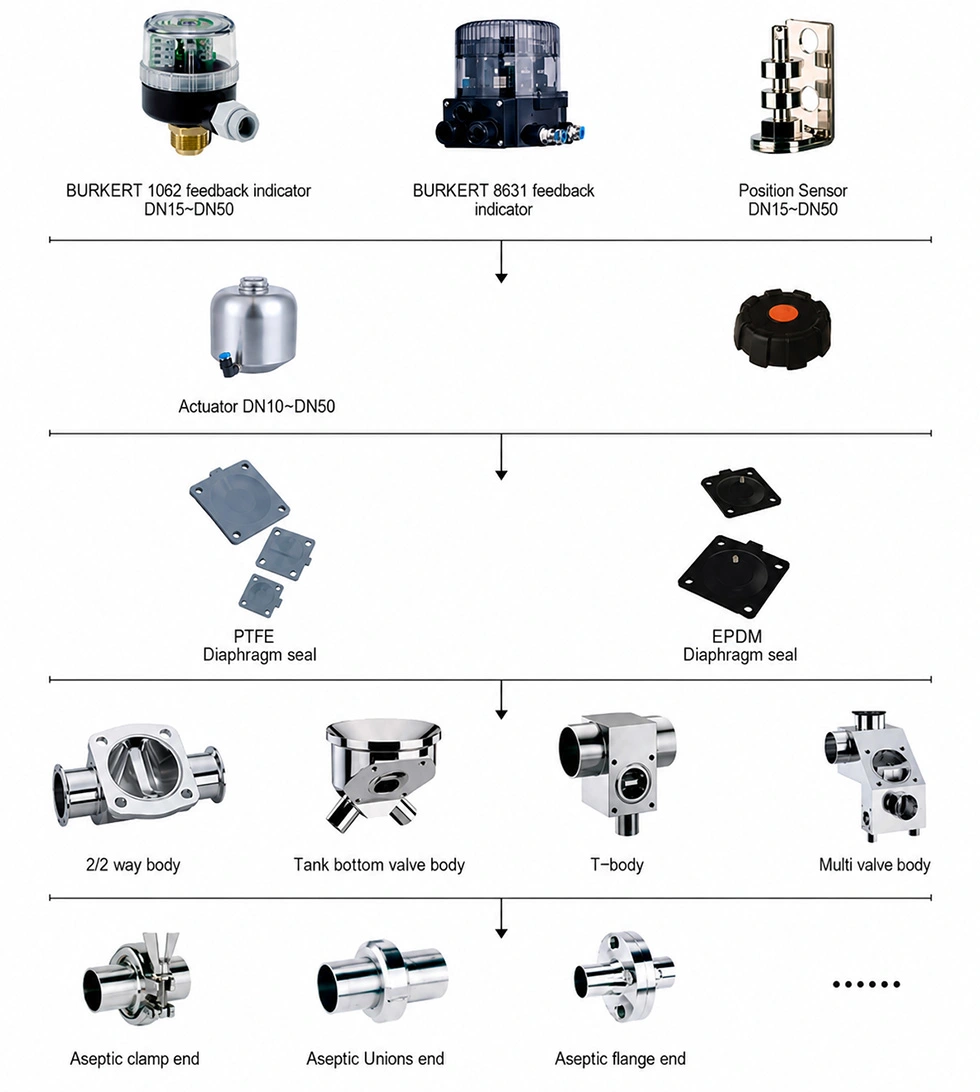

| Options de matériaux de joint | PTFE+EPDM, EPDM, PTFE, Silicone, FKM |
| Type de connexion | Tri-Clamp, soudure bout à bout, bride |
| Normes de connexion | DIN, série ISO 1127, ASME BPE, 3A |
| Température de travail | -20°C à +150°C |

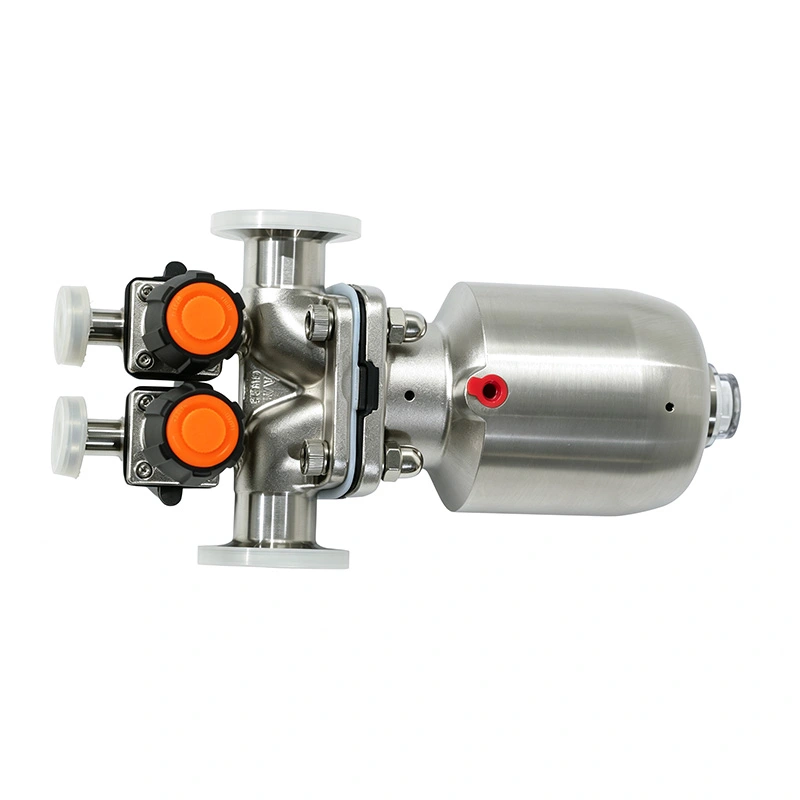

| Opération | Actionnement manuel/pneumatique |
| Méthode de nettoyage | Compatible CIP, SIP en option |
Un fabricant pharmaceutique avait besoin d'une solution d'échantillonnage plus sûre pour son système de distribution d'eau purifiée. Le la méthode d'échantillonnage originale nécessitait l'ouverture de la chaîne de traitement, augmentant ainsi le risque de contamination de l'environnement et étendre les procédures de nettoyage.
Après avoir installé la vanne à membrane bidirectionnelle sanitaire GMP AVM avec port d'accès, le client a obtenu un système fermé échantillonnage sans interrompre le fonctionnement continu. La construction sanitaire SS316L et la conception d'étanchéité à membrane a contribué à maintenir la pureté de l'eau, tandis que le port d'échantillonnage intégré a simplifié les inspections de qualité de routine.
La solution a amélioré l'efficacité de l'échantillonnage, réduit les risques de contamination et pris en charge la conformité aux BPF du client. exigences de production.
La vanne à membrane bidirectionnelle sanitaire GMP AVM avec port d'accès fournit une solution intégrée pour le contrôle du débit hygiénique et échantillonnage stérile. Avec une étanchéité à membrane fiable, une construction sanitaire en acier inoxydable et une compatibilité avec Processus CIP/SIP, la vanne aide les fabricants à maintenir la qualité des produits, à améliorer la sécurité des processus et à atteindre fonctionnement efficace dans les industries pharmaceutiques et de haute pureté.
Il est conçu pour l'échantillonnage stérile et hygiénique de liquides issus des secteurs pharmaceutique, biotechnologique, alimentaire et de haute pureté. systèmes de transformation sans contaminer l’environnement de production.
Oui. La conception sanitaire prend en charge le nettoyage CIP et les processus de stérilisation SIP en option pour les applications nécessitant contrôle d'hygiène strict.
AVM propose des options de connexion sanitaire, notamment des connexions Tri-Clamp, à souder bout à bout et à bride selon différentes normes industrielles.
