Contrairement à un robinet à tournant sphérique à passage intégral conventionnel, qui est principalement utilisé pour l'isolation marche/arrêt, la configuration du port en V est destiné à la régulation manuelle du débit et au réglage du processus. AVM fournit une boule sanitaire manuelle 30° 45° 60° V-Port Valve, permettant aux acheteurs de sélectionner l'ouverture de la boule en fonction de la sensibilité de contrôle et de la capacité de débit requises.
Fabriquée en acier inoxydable SS304 ou SS316L, la vanne présente des surfaces mouillées polies et des sanitaires options de connexion. Il convient aux secteurs pharmaceutique, biotechnologique, agroalimentaire, laitier, cosmétique et raffiné. systèmes de traitement chimique où le débit contrôlé et la construction hygiénique sont tous deux importants.
Le port en V de 30° offre une ouverture de débit initiale plus petite, offrant aux opérateurs un contrôle plus précis à des débits inférieurs.
Il convient lorsque l'ajustement progressif du débit est plus important que la capacité de débit maximale, comme le dosage des ingrédients, préparation du tampon et injection de produits chimiques.
Le port en V à 45° offre un juste milieu entre la sensibilité du contrôle et la capacité de débit.
Il peut être sélectionné pour le contrôle général des processus lorsque le système nécessite un ajustement raisonnablement précis sur une plage de fonctionnement plus large sans donner la priorité au contrôle des très faibles débits ou au débit maximal.
L'ouverture plus grande de 60° offre une plus grande zone d'écoulement et une capacité d'écoulement potentielle plus élevée.
Il est mieux adapté aux applications telles que le déchargement de réservoirs, le transfert de liquides de traitement, les conduites de services publics et d'autres systèmes. où un débit plus élevé est une priorité.
Choisissez le port en V à 30° lorsque le processus nécessite un réglage progressif et un contrôle précis à des débits relativement faibles.
Les applications typiques incluent le dosage d'ingrédients pharmaceutiques, les systèmes de laboratoire, la préparation de tampons et le CIP. dosage chimique.
Choisissez le port en V à 45° pour une régulation hygiénique générale des processus où les performances de contrôle et la capacité de débit sont important.
Cette configuration peut être utilisée dans les secteurs de l'alimentation et des boissons, de la biotechnologie, de l'industrie pharmaceutique et des produits chimiques compatibles. processus.
Choisissez le port en V à 60° lorsque le processus nécessite un passage de débit plus grand et une capacité de débit plus élevée.
Les applications typiques incluent le contrôle de sortie de réservoir, les canalisations de transfert, les services publics et les liquides de traitement. répartition.
| Boule V-Port | Flux Ccaractéristique | Précision du contrôle | Capacité de débit relative | Applications typiques |
| Port V 30° | Régulation fine du débit | Le plus haut | Faible | Dosage précis, procédés pharmaceutiques, dosage chimique CIP |
| Port V 45° | Une régulation équilibrée | Haut | Moyen | Agroalimentaire, biotechnologie, contrôle général des processus |
| Port V 60° | Capacité de débit plus élevée | Modéré | Haut | Vidange de réservoirs, lignes de transfert, services publics |
La caractéristique de débit réelle et la valeur Cv dépendent de la taille de la vanne, de la différence de pression, des propriétés du fluide et de la configuration complète de la vanne. Les acheteurs doivent donc sélectionner l'angle du port en V ainsi que le débit requis et les conditions de fonctionnement plutôt que de choisir uniquement l'angle.
La poignée manuelle permet aux opérateurs d'ajuster l'ouverture de la vanne directement en fonction du flux de processus requis.
Cela constitue une solution simple pour les lignes de processus qui ne nécessitent pas de modulation automatique contrôlée par PLC.

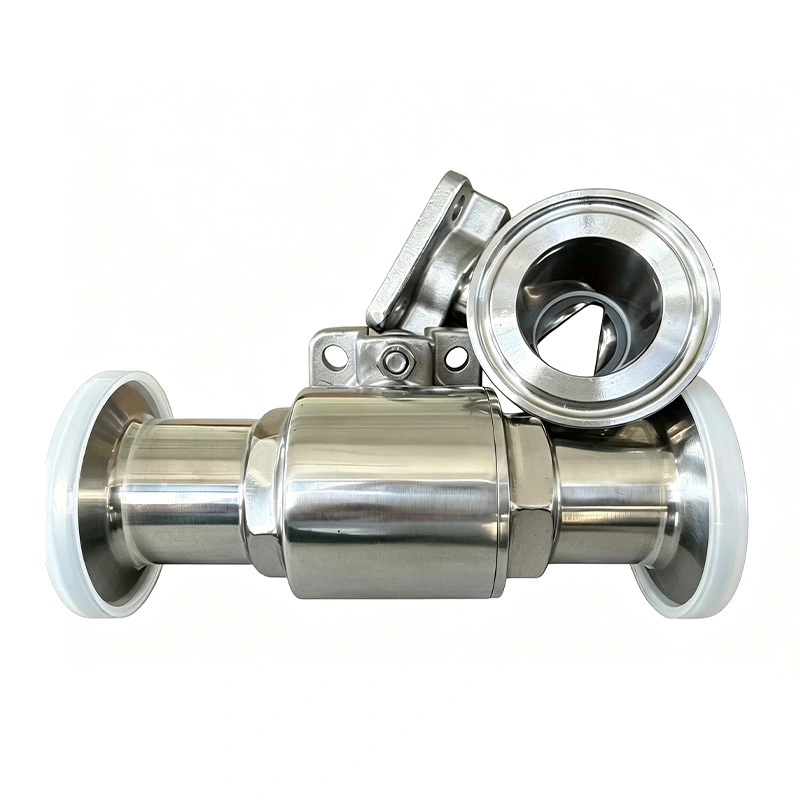

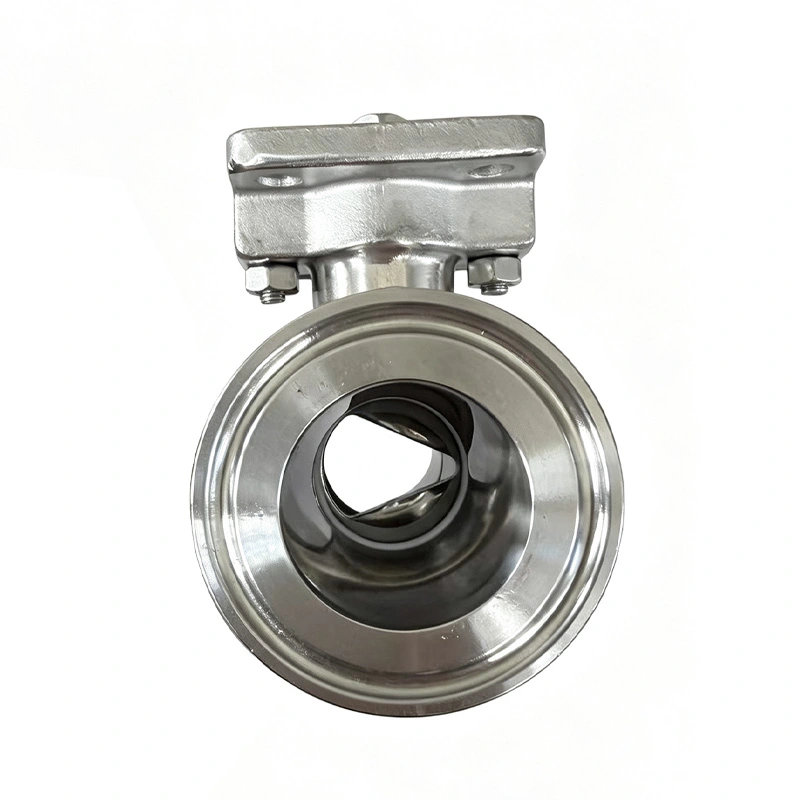

Contrairement à un robinet à tournant sphérique marche/arrêt classique, le robinet à tournant sphérique sanitaire manuel 30° 45° 60° V-Port peut être positionné entre États entièrement fermés et entièrement ouverts pour réguler le débit.
L'opérateur peut sélectionner une ouverture intermédiaire en fonction des exigences du processus.
La structure à bille quart de tour offre un mécanisme de fonctionnement simple sans contrôle compliqué composants, ce qui le rend adapté aux équipements de processus à commande manuelle.
AVM fournit des configurations SS304 et SS316L. Le SS316L peut être sélectionné pour les applications exigeantes en contact avec le produit où une meilleure résistance à la corrosion est requise.
La finition de surface standard est Ra ≤0,8 μm, avec une finition Ra ≤0,4 μm en option pour les applications nécessitant un fini plus lisse. surface interne.
Une surface plus lisse peut contribuer à réduire l’adhérence du produit et faciliter le nettoyage.
La configuration interne sanitaire est conçue pour réduire les espaces inutiles où pourraient s'accumuler les résidus de processus.
Ceci est particulièrement pertinent pour les applications impliquant des changements de produits fréquents ou des procédures de nettoyage strictes.
Le robinet à tournant sphérique sanitaire manuel 30° 45° 60° V-Port peut être intégré dans des systèmes CIP appropriés, permettant au processus conduite à nettoyer sans dépose systématique de la vanne.
Pour les applications SIP, les matériaux de siège et d'étanchéité sélectionnés doivent être vérifiés par rapport à la stérilisation réelle. température et durée.
Le PTFE convient à de nombreuses applications de procédés sanitaires nécessitant une résistance chimique et une étanchéité fiable performances.
Le RPTFE peut être sélectionné lorsque des caractéristiques mécaniques améliorées sont requises par rapport au PTFE standard, sous réserve de compatibilité des processus.
Le PEEK est disponible en tant que matériau de siège en option pour les applications nécessitant des performances mécaniques et thermiques plus élevées. performances. Les conditions de fonctionnement réelles doivent être confirmées avant la sélection.
Les connexions Tri-Clamp permettent une installation et un retrait faciles et sont couramment utilisées dans les systèmes de traitement sanitaire.
Les raccords soudés bout à bout fournissent une connexion permanente adaptée aux systèmes de tuyauterie hygiénique où les joints amovibles doivent être minimisés.
Ces normes de raccordement sanitaire permettent d'adapter la vanne à différentes tuyauteries de process internationales configurations.
Les acheteurs doivent fournir la norme, la taille et les dimensions de raccordement du tuyau existant lors du remplacement d'une vanne existante pour éviter les incompatibilités d'installation.
| Article | Spécification |
| Produit | Robinet à tournant sphérique sanitaire manuel 30° 45° 60° V-Port |
| Marque | MAV |
| Configuration des vannes | Robinet à bille 2 pièces |
| Options de balle | Port V 30° / Port V 45° / Port V 60° |
| Matériau du corps | SS304/SS316L |
| Matériau du siège | PTFE / RPTFE / PEEK |
| Opération | Poignée manuelle |
| Fonctionnement optionnel | Actionneur pneumatique/électrique |
| Finition de surface | Ra ≤0,8 μm Norme |
| Finition de surface en option | Ra ≤0,4 μm |
| Connexion | Tri-Clamp / Soudure bout à bout / SMS / DIN / RJT / IDF |
| Principales applications | Industrie pharmaceutique, biotechnologie, agroalimentaire, produits laitiers, cosmétiques, chimie fine |
Les configurations de port en V à 30° et 45° peuvent être utilisées pour les processus pharmaceutiques compatibles nécessitant un contrôle ajout ou ajustement de liquides de procédé.
Les applications typiques incluent le dosage d'ingrédients, la préparation de tampons et la régulation des liquides de traitement.
La vanne peut être utilisée dans des équipements de biotraitement compatibles où un réglage manuel du débit est requis pour le processus. liquides et systèmes de support.
Le port en V à 45° convient au réglage général du débit dans la transformation des aliments et des boissons, en particulier là où les opérateurs besoin de réguler manuellement le transfert de produit.
La construction sanitaire et les surfaces internes polies rendent la vanne adaptée à la transformation laitière compatible systèmes nécessitant un flux de produit contrôlé.
La valve peut être utilisée pour le transfert contrôlé de liquides cosmétiques compatibles tels que des crèmes, des lotions et des liquides. ingrédients.
Pour les applications de chimie fine compatibles, le matériau approprié du corps et du siège de la vanne doit être sélectionné en fonction au milieu chimique et à la température de fonctionnement.
Le débit requis est l'un des facteurs les plus importants lors de la sélection d'un angle de port en V. Débit requis plus élevé la capacité peut favoriser une configuration à 60°, tandis que le contrôle du faible débit peut favoriser une configuration à 30°.
Si de petits changements dans la position de la poignée doivent produire des changements de débit progressifs, un angle de port en V plus petit peut être plus judicieux. approprié.
Fournissez le fluide de traitement exact afin que la qualité de l'acier inoxydable et le matériau du siège puissent être évalués pour leur compatibilité.
La différence de pression à travers la vanne affecte directement le comportement réel du débit et doit être prise en compte lors du déterminer la taille de vanne requise et la configuration du port en V.
Confirmez les conditions de NEP et de nettoyage requises avant de sélectionner le matériau du siège, en particulier lorsqu'il est agressif. des produits chimiques de nettoyage ou des températures élevées sont impliqués.
Confirm whether the process line uses Tri-Clamp, Butt Weld, SMS, DIN, RJT, or IDF connections before ordering.
Choisissez 30° lorsque la principale exigence est une régulation précise du faible débit, un dosage ou un ajustement progressif du processus.
Choisissez 45° lorsque l’application nécessite un équilibre pratique entre contrôle du débit et capacité de débit.
Choisissez 60° lorsqu’une capacité de débit plus élevée est plus importante que la sensibilité maximale à faible débit.
Pour les applications pharmaceutiques et biotechnologiques, les configurations 30° et 45° sont généralement plus adaptées lorsque une réglementation précise est nécessaire. Pour les applications de transfert à débit plus élevé, la configuration à 60° peut fournir un plus grand ouverture d'écoulement.
Un robinet à tournant sphérique à port en V est utilisé pour réguler le débit du processus en positionnant une ouverture en forme de V entre complètement fermé et complètement fermé. postes ouverts. Il permet un réglage du débit plus pratique qu'un robinet à tournant sphérique marche/arrêt classique à passage intégral.
La principale différence réside dans la taille de l’ouverture en forme de V. 30° permet un contrôle plus fin du faible débit, 45° équilibre le contrôle et la capacité, et 60° offre une plus grande capacité de débit.
Oui. La vanne utilise une construction sanitaire en acier inoxydable, des surfaces mouillées polies et des options de connexion sanitaire. pour les systèmes de traitement hygiéniques compatibles.
Un port en V à 30° est généralement l'option préférée lorsqu'un réglage précis du faible débit et une régulation progressive sont les principales exigences. exigences.
Parmi les trois configurations, le port en V à 60° offre la plus grande ouverture et est généralement sélectionné lorsqu'il est plus haut. une capacité de débit est requise.
Le produit standard décrit ici utilise une poignée manuelle. Un actionnement pneumatique ou électrique peut également être envisagé où un contrôle automatisé du flux est requis.
La finition de surface standard est Ra ≤0,8 μm, avec Ra ≤0,4 μm disponible en option.
Fournir la taille du pipeline, le fluide de traitement, le débit requis, la pression d'entrée et de sortie, la température de fonctionnement, norme de connexion, conditions de nettoyage et angle de port en V préféré. Ces paramètres permettent à la vanne appropriée configuration à déterminer.
Le délai de production standard est de 2 à 4 semaines, en fonction de la quantité commandée, des spécifications et du matériau. disponibilité. Les commandes urgentes doivent être confirmées auprès d’AVM à l’avance.
Les conditions de paiement standard sont un dépôt de 30 %, les 70 % restant étant payés avant expédition par T/T ou L/C. Commandes de petite valeur peut exiger le paiement intégral avant la production.
Les vannes sont solidement emballées dans des caisses en papier et en bois adaptées au transport international, contribuant ainsi à protéger le corps de la vanne, la poignée et les surfaces de connexion pendant le transport.
Le robinet à tournant sphérique sanitaire manuel AVM 30° 45° 60° V-Port offre trois configurations de contrôle de débit pour différents exigences du processus : 30° pour un réglage plus fin du faible débit, 45° pour un contrôle équilibré et 60° pour une capacité de débit plus élevée.
Lors d'une demande de devis, indiquez la taille de la vanne, le débit requis, le fluide de traitement, la pression différentielle, température de fonctionnement, angle du port en V, matériau du siège et norme de connexion afin que la vanne puisse être configurée en fonction aux conditions réelles du procédé.
