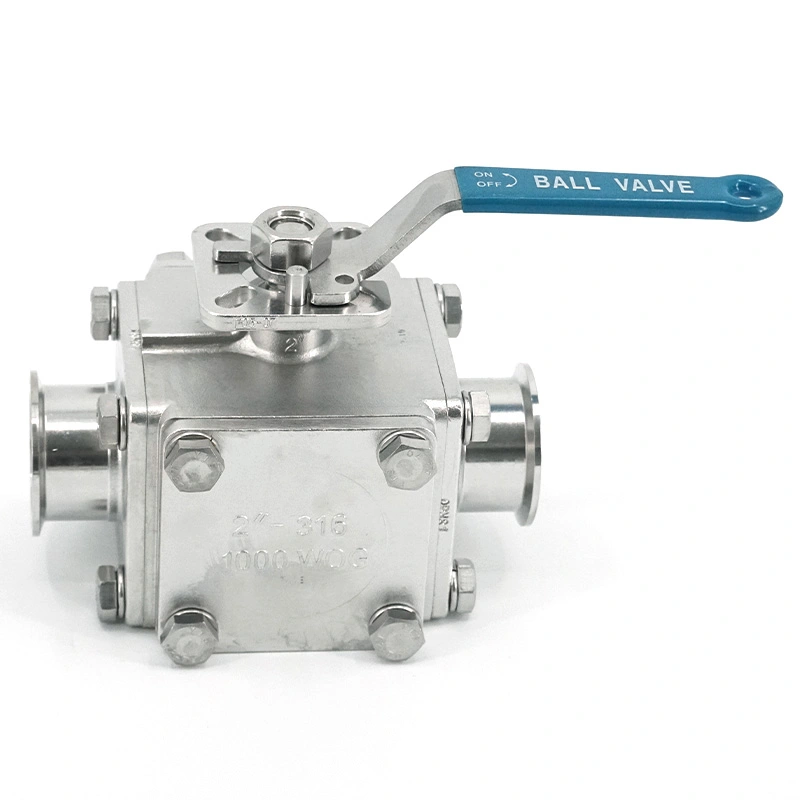

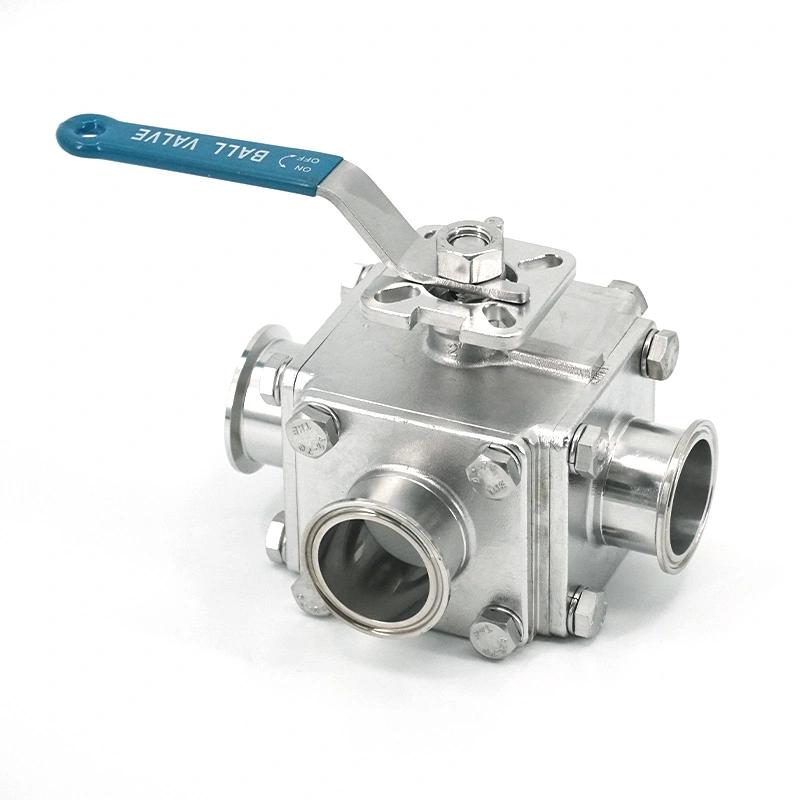

Disponible avec des configurations à bille L-Port et T-Port, le robinet à tournant sphérique pneumatique carré à trois voies sanitaire peut répondre à différentes exigences de routage de flux. Le corps en acier inoxydable, les surfaces mouillées polies, la structure du siège à cavité minimisée et le fonctionnement pneumatique quart de tour le rendent approprié pour les produits pharmaceutiques, biotechnologie, aliments, boissons, produits laitiers, cosmétiques et autres systèmes de traitement hygiénique.
La boule L-Port connecte deux ports tout en isolant le troisième port. Il convient lorsqu'un flux de processus doit être commuté entre deux pipelines différents, comme la sélection entre deux réservoirs, des itinéraires de transfert ou des sorties de processus.
La boule T-Port offre une communication plus flexible entre les trois ports de vanne. En fonction de la position du ballon, différents pipelines peuvent être connectés ou isolés, ce qui les rend adaptés à la distribution, au transfert et routage de processus multidirectionnel.
La configuration du port L ou du port T doit être sélectionnée en fonction de la disposition réelle du pipeline et des exigences requises. changer de position. Pour les systèmes complexes, les acheteurs peuvent fournir un diagramme de flux de processus afin qu'AVM puisse vérifier les exigences requises. chemin d'écoulement avant la production.
L'actionneur pneumatique fait tourner la tige de la vanne de 90° pour modifier la position de la bille et rediriger le processus. médias. Ce mécanisme quart de tour permet une commutation simple entre des chemins d'écoulement prédéfinis.
La configuration à double effet utilise de l'air comprimé pour le mouvement d'ouverture et de fermeture. Il convient pour systèmes automatisés où un contrôle pneumatique est requis dans les deux sens.
La configuration à ressort de rappel utilise de l'air comprimé pour une direction et la force du ressort pour le mouvement opposé. Il peut être sélectionné lorsque le processus nécessite une position par défaut définie après une perte d'alimentation en air.
L'actionneur pneumatique peut être combiné avec des électrovannes, des boîtiers de fin de course, des positionneurs et un filtre à air. régulateurs. Ces composants permettent à la vanne d'être intégrée à un API ou à d'autres systèmes de contrôle de processus pour une utilisation à distance. commutation.
La structure interne est conçue pour réduire les cavités inutiles autour de la boule et du siège. Cela permet de limiter rétention des fluides de traitement pendant la commutation de débit et prend en charge un fonctionnement hygiénique où les produits sont changés fréquemment.
La conception du siège rempli de cavités réduit l'espace disponible autour de la zone d'étanchéité où les résidus de processus pourraient accumuler. Cette construction facilite le nettoyage et contribue à réduire les points de contamination potentiels.
La finition de surface interne standard est Ra ≤0,8 μm, avec une finition électropolie Ra ≤0,4 μm en option. Le plus lisse la surface peut réduire l’adhérence du produit et faciliter le nettoyage des zones en contact avec le produit.
Le robinet à tournant sphérique pneumatique carré à trois voies sanitaire est conçu pour être intégré dans les systèmes CIP et SIP appropriés, permettant d'effectuer les procédures de nettoyage et de stérilisation pendant que la valve reste installée. Le CIP réel et les conditions SIP doivent être vérifiées par rapport aux matériaux de siège et d'étanchéité sélectionnés.
AVM propose des configurations en acier inoxydable SUS304 et SUS316L. SUS316L peut être sélectionné pour les applications nécessitant une résistance à la corrosion plus élevée ou des conditions de contact avec le produit plus exigeantes.
Le PTFE offre une étanchéité fiable et une résistance chimique pour de nombreuses applications de processus sanitaires compatibles. C'est l'adéquation doit être confirmée en fonction du fluide de traitement, des agents de nettoyage et de la température de fonctionnement.
L'EPDM et le silicone peuvent être sélectionnés pour des applications de traitement sanitaire compatibles en fonction du milieu de traitement, température, exigences de nettoyage et conditions de stérilisation.
FKM est disponible pour les applications nécessitant une résistance appropriée à des produits chimiques et à des conditions de fonctionnement spécifiques. La compatibilité doit être confirmée avant la sélection.
La bille usinée avec précision et la structure du siège hygiénique assurent l'étanchéité entre les chemins d'écoulement sélectionnés, aidant ainsi à prévenir communication indésirable entre des ports isolés.
La structure d'étanchéité élastique permet au siège de s'adapter aux changements normaux des conditions de fonctionnement, aidant ainsi à maintenir contact entre la bille et le siège lors de commutations répétées.
La bille et le siège usinés avec précision sont conçus pour une rotation douce avec un couple de fonctionnement contrôlé, permettant le actionneur pneumatique pour faire fonctionner la vanne efficacement.
Le mécanisme de commande à 90° convient aux systèmes de processus où les chemins d'écoulement doivent être modifiés à plusieurs reprises pendant production, transfert, nettoyage ou changement de produit.
| Article | Spécification |
| Nom du produit | Robinet à tournant sphérique à trois voies carré pneumatique sanitaire |
| Marque | MAV |
| Type de vanne | Robinet à tournant sphérique sanitaire à trois voies |
| Configuration de la balle | Port L/Port T |
| Matériau du corps | SUS304/SUS316L |
| Matériau du joint | PTFE / EPDM / Silicone / FKM |
| Actionneur | Pneumatique Double Effet / Ressort de Rappel |
| Angle de rotation | 90° |
| Pression de fonctionnement | Jusqu'à 5 bars, selon la taille |
| Température de fonctionnement | -20°C à +180°C, selon le matériau du siège |
| Finition de la surface interne | Ra ≤0,8 μm Norme |
| Finition de surface en option | Ra ≤0,4 μm Electropoli |
| Connexion | Tri-Clamp / Soudé bout à bout / Fileté / À bride |
| Normes de connexion | DIN / ISO / SMS / FIL / 3-A |
| Accessoires de contrôle | Électrovanne / Boîtier de fin de course / Positionneur / Régulateur de filtre à air |
AVM propose cette configuration à trois voies de 1/2" à 4", correspondant approximativement à DN15-DN100. Réel les dimensions du raccordement dépendent de la taille de la vanne sélectionnée et de la configuration du raccordement sanitaire.
| Taille | DN | L | Port | d | D | E | H | S | OIN 5211 |
| 1/2" | DN15 | 148 | 16.0 | 12.7 | 25.2 | 73.7 | 89.0 | 186.5 | F04 |
| 3/4" | DN20 | 155 | 20.0 | 19.05 | 25.2 | 77.9 | 98.0 | 218.0 | F05 |
| 1" | DN25 | 168 | 25.0 | 25.4 | 50.5 | 84.4 | 102.0 | 218.0 | F05 |
| 1 1/4" | DN32 | 198 | 32.0 | 31.8 | 50.5 | 98.95 | 118.5 | 135.0 | F05 / F07 |
| 1 1/2" | DN40 | 220 | 38.0 | 38.1 | 50.5 | 110.7 | 127.0 | 135.0 | F05 / F07 |
| 2" | DN50 | 245 | 50.0 | 50.8 | 64.0 | 122.3 | 139.0 | 250.0 | F07 / F10 |
| 2 1/2" | DN65 | 270 | 65.0 | 63.5 | 77.5 | 135.0 | 165.7 | 252.0 | F07 / F10 |
| 3" | DN80 | 290 | 80.0 | 76.2 | 91.0 | 146.1 | 170.0 | 252.0 | F07 / F10 |
| 4" | DN100 | 330 | 100.0 | 101.6 | 119.0 | 164.0 | 193.0 | 600.0 | F07 / F10 |

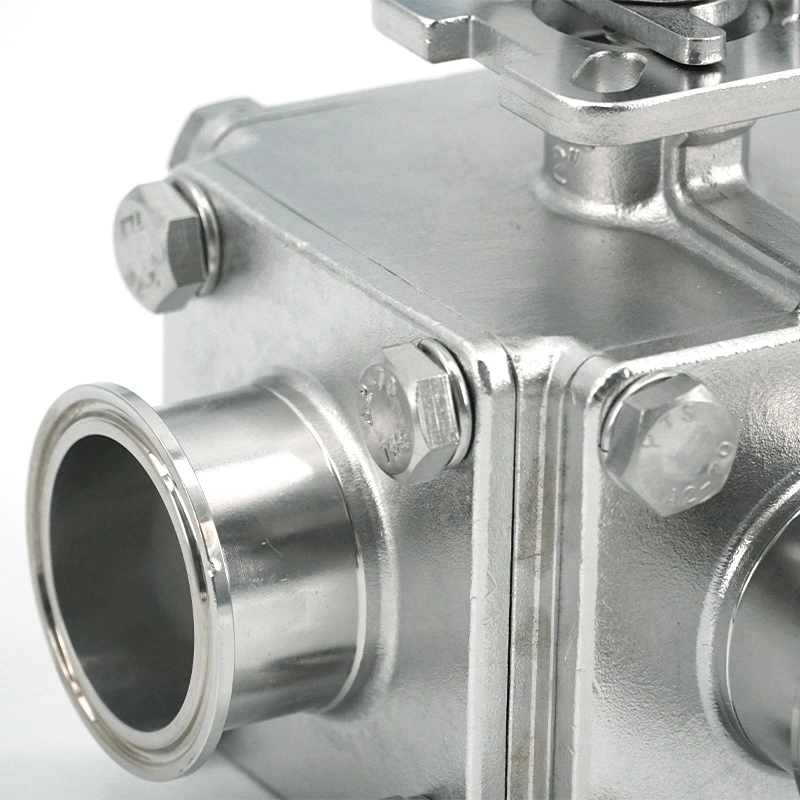

Les connexions Tri-Clamp conviennent aux systèmes de processus sanitaires où une installation, un retrait et une installation faciles une inspection est requise. Ils sont couramment utilisés dans les secteurs de l'alimentation, des boissons, des produits laitiers, des produits pharmaceutiques et de la biotechnologie. équipement.
Les raccords soudés bout à bout assurent une connexion permanente entre la vanne et la conduite de processus. Cette configuration est convient là où une continuité hygiénique des canalisations et une réduction des joints détachables sont nécessaires.
Les versions filetées offrent une méthode de connexion alternative pour les systèmes de tuyauterie sanitaire compatibles. Le applicable La norme de filetage doit être confirmée en fonction de l'installation existante.
Les versions à bride peuvent être utilisées lorsque la vanne doit être connectée à un équipement ou à des systèmes de tuyauterie compatibles à l'aide de connexions boulonnées. Les normes de dimension et de bride doivent être confirmées avant de commander.
Le robinet à tournant sphérique à trois voies carré pneumatique sanitaire peut être utilisé dans les systèmes pharmaceutiques compatibles pour les produits injectables production, fabrication de vaccins, préparation de tampons, systèmes d'eau purifiée, systèmes WFI, transfert de liquide stérile, et les lignes de processus CIP/SIP.
Les applications typiques incluent la culture cellulaire, la fermentation, la production biopharmaceutique, le transfert de liquides stériles et skids de traitement où une commutation automatisée du chemin d'écoulement est requise.
Les applications incluent la transformation des produits laitiers, la production de lait et de yaourt, la transformation des jus de fruits, les systèmes de brasserie, les boissons. le remplissage et le transfert d'aliments liquides lorsqu'un acheminement du flux hygiénique est requis.
La valve peut être appliquée au shampoing, à la lotion, à la crème, au transfert d'ingrédients cosmétiques et à tout autre liquide compatible systèmes de traitement nécessitant une distribution contrôlée par pipeline.
Le premier point de sélection est de savoir si le système nécessite une dérivation L-Port ou un flux multidirectionnel T-Port. Le Les états de connexion et d'isolement requis doivent être confirmés avant de commander.
Le fluide de traitement doit être fourni lors de la sélection du matériau du corps et du siège de la vanne. Ceci est particulièrement important pour les systèmes impliquant des produits chimiques de nettoyage, des produits corrosifs ou des fluides de haute pureté.
La pression de fonctionnement réelle, la température du procédé, la température CIP et les conditions SIP doivent être fournies afin que le La configuration de vanne sélectionnée peut être vérifiée par rapport à ses limites de fonctionnement applicables.
Les acheteurs doivent spécifier le type d'actionneur préféré, la pression d'air disponible, la position de la vanne par défaut et les informations requises. accessoires de contrôle lorsque la vanne sera connectée à un système de processus automatisé.
Le raccordement du pipeline existant doit être identifié comme étant Tri-Clamp, Soudé bout à bout, Fileté, À bride, DIN, ISO, SMS, IDF, ou une autre norme applicable pour éviter les problèmes d'installation.
Pour une vanne à trois voies, AVM vérifie la configuration réelle de la bille et les positions de commutation pour garantir que le port L ou Le chemin d’écoulement du port T correspond à la disposition de vanne spécifiée.
L'actionneur et la vanne assemblés sont vérifiés pour vérifier le mouvement à 90°, la réponse de commutation et l'état de fonctionnement corrects. avant expédition.
La vanne est soumise à des contrôles appropriés d'étanchéité et d'étanchéité, tandis que les surfaces en acier inoxydable et les raccords sanitaires les extrémités sont inspectées pour déceler tout défaut d'usinage ou de surface.
Avant l'emballage, les extrémités des raccords sanitaires sont protégées contre la contamination et les chocs. L'actionneur pneumatique et les composants exposés reçoivent une protection supplémentaire, et la vanne complète est sécurisée conformément à la configuration sélectionnée. méthode de transport.
Il est utilisé pour rediriger, distribuer ou isoler les supports de processus entre trois pipelines connectés. Le trois ports Sa structure le rend adapté aux systèmes de processus nécessitant plusieurs voies de flux.
La configuration L-Port connecte deux ports tout en isolant le troisième, ce qui la rend adaptée au détournement à deux voies. Le La configuration T-Port offre une communication plus flexible entre trois ports pour la distribution et le multidirectionnel routage.
Le robinet à tournant sphérique pneumatique carré à trois voies sanitaire est conçu pour être intégré dans les systèmes CIP et SIP appropriés. Le Les conditions réelles de nettoyage et de stérilisation doivent être vérifiées par rapport aux matériaux de siège et de joint sélectionnés.
La spécification fournie indique une pression de fonctionnement allant jusqu'à 5 bars, la pression réelle admissible dépendant sur la taille et la configuration de la vanne.
Les spécifications fournies donnent une plage de fonctionnement de -20°C à +180°C, en fonction du matériau du siège sélectionné.
Oui. Les électrovannes, les boîtiers de fin de course, les positionneurs et autres accessoires de contrôle peuvent être configurés pour intégration avec des systèmes de contrôle de processus automatisés.
Le choix dépend principalement du fluide à traiter, des conditions de corrosion, des exigences d'hygiène et du contact avec le produit. exigences. Le SUS316L est généralement sélectionné pour les applications hygiéniques et sensibles à la corrosion plus exigeantes.
Indiquez la taille de la vanne, les exigences du port L ou du port T, le fluide de traitement, la pression de fonctionnement, la température et la connexion. standard, type d'actionneur, pression d'air disponible et accessoires de contrôle requis. Un schéma de tuyauterie est recommandé lorsque plusieurs positions de commutation sont impliquées.
