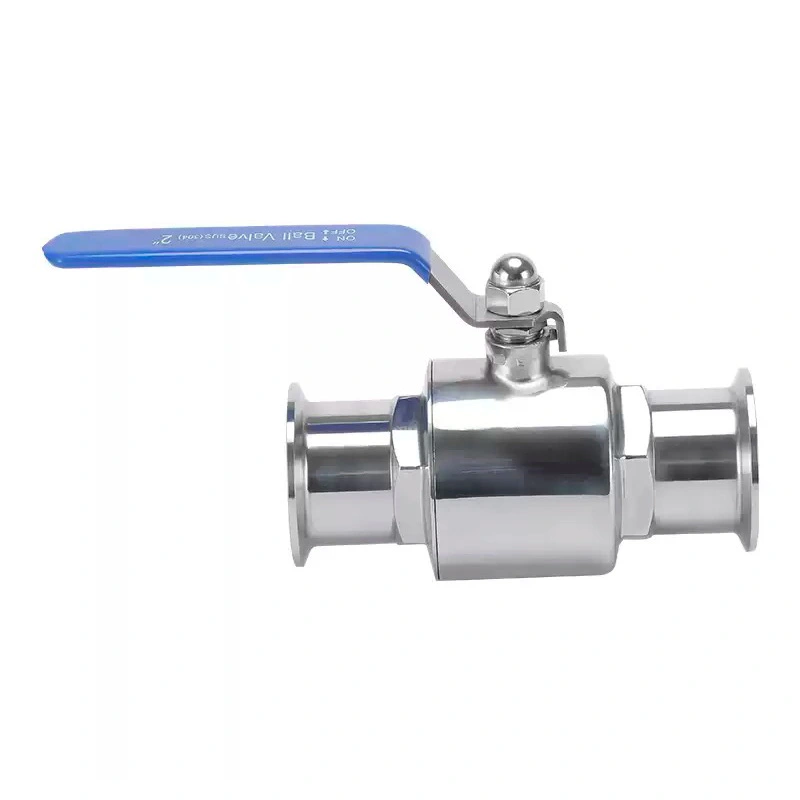

Son corps en deux parties en acier inoxydable est disponible en SUS304 ou SUS316L, avec des surfaces mouillées polies sanitaires et Options d'étanchéité à base de PTFE. La bille à port complet maintient le passage d'écoulement interne proche du diamètre du pipeline, réduisant la restriction de débit et les turbulences lors du transfert continu de liquide. Le manuel sanitaire pneumatique à passage intégral Le robinet à bille 2 pièces peut être fourni avec une poignée manuelle ou un actionneur pneumatique et convient aux aliments et transformation des boissons, des produits laitiers, des produits pharmaceutiques, de la biotechnologie, des cosmétiques et de la chimie fine.
La bille à passage intégral utilise un alésage conçu pour fournir un large passage de débit à travers la vanne. Lorsqu'il est complètement ouvert, l'alésage s'aligne avec le pipeline, permettant aux fluides de traitement de passer avec une obstruction minimale.
Cela rend la vanne particulièrement adaptée aux systèmes où le maintien de la capacité de débit est plus important que l'utilisation d'un vanne d'étranglement.
Étant donné que le passage à bille ouvert ne rétrécit pas de manière significative le chemin d'écoulement, la vanne peut réduire la perte de pression. par rapport aux conceptions de vannes à port restreint.
Cela peut être utile pour les lignes de transfert, les systèmes utilitaires sanitaires et les équipements de traitement lorsqu'ils sont disponibles. la pression de la pompe est importante.
Le chemin d'écoulement direct permet de minimiser les changements inutiles de direction d'écoulement. Combiné avec un intérieur poli surfaces, cela permet un transfert de support plus propre et réduit les zones où des résidus de produit peuvent rester.

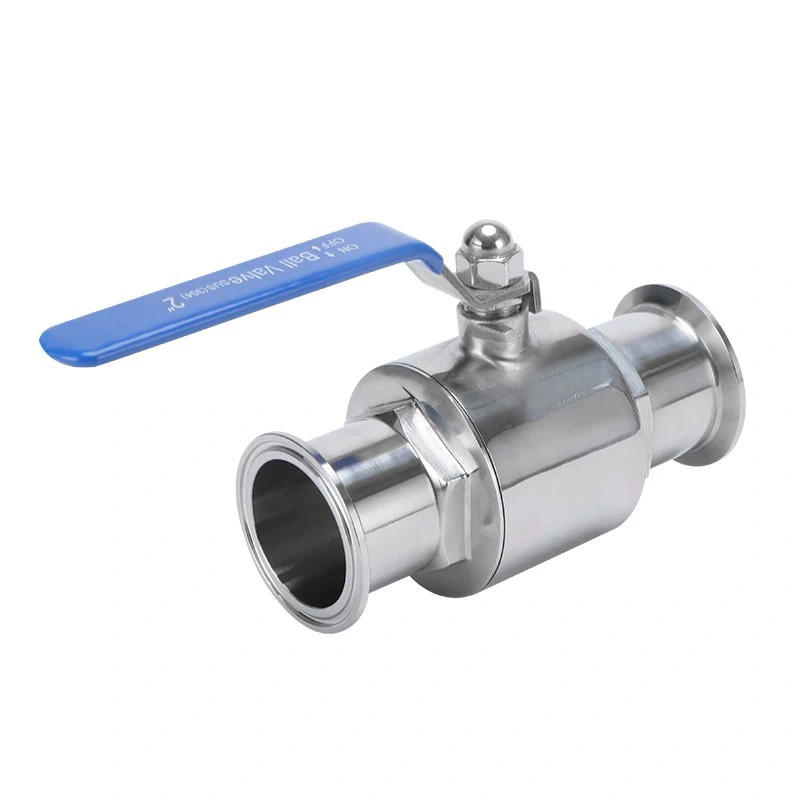

Le robinet à tournant sphérique pneumatique manuel sanitaire à passage intégral en 2 pièces utilise un corps en deux pièces en acier inoxydable intégrant le bille, tige, sièges et ensemble d'étanchéité. Cette construction offre une solution compacte pour les canalisations sanitaires mise en place.
Le SUS304 offre une option économique en acier inoxydable pour les applications sanitaires compatibles, tandis que le SUS316L est meilleur. adapté aux environnements exigeants en contact avec les produits nécessitant une plus grande résistance à la corrosion.
La structure en deux parties permet au personnel de maintenance d'accéder aux composants d'étanchéité internes lors de l'inspection ou un remplacement est nécessaire, ce qui simplifie le travail d'entretien.
La vanne peut être fournie avec des raccords Tri-Clamp, soudés bout à bout, filetés ou à bride pour s'adapter à différents sanitaires. conceptions de pipelines.
Les normes disponibles incluent DIN, ISO, SMS, IDF, 3-A, RJT et ASME BPE.
La vanne fonctionne en faisant tourner la bille de 90°. Lorsque l'alésage s'aligne avec le pipeline, la vanne est ouverte ; après une rotation de 90°, la section pleine de la bille bloque le passage du flux.
Ce principe de fonctionnement simple permet une commutation rapide entre les positions ouverte et fermée.

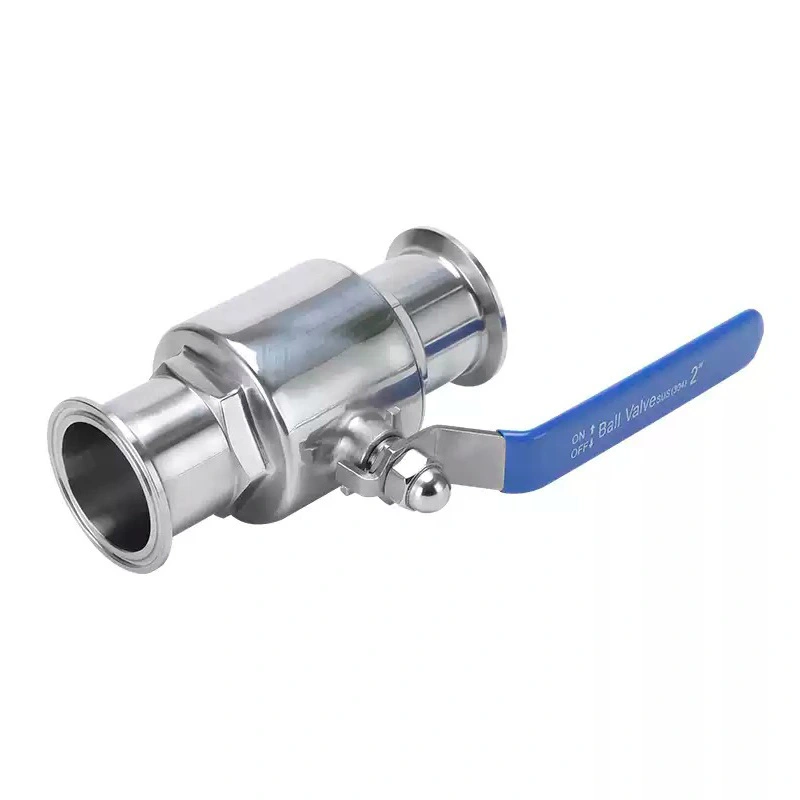

Une poignée manuelle fournit un contrôle local direct pour les systèmes où l'actionnement automatisé n'est pas nécessaire ou où les opérateurs nécessitent une simple commande mécanique.
Un actionneur pneumatique convertit l'air comprimé en un mouvement quart de tour, offrant ainsi un mouvement plus rapide et plus reproductible. exploitation de lignes de production automatisées.
AVM peut configurer la vanne avec des actionneurs pneumatiques à double effet ou à ressort de rappel, permettant aux acheteurs de sélectionner un mode de fonctionnement en fonction de leur stratégie de contrôle et des exigences de position de défaillance.
La finition de surface interne standard est Ra ≤0,8 μm, avec une finition Ra ≤0,4 μm en option pour les applications nécessitant un niveau plus élevé de douceur de la surface.
La construction sanitaire est conçue pour réduire les espaces internes inutiles qui pourraient retenir des résidus de produits ou liquides de nettoyage.
Ceci est particulièrement important pour les applications impliquant des changements de produits fréquents ou des exigences d'hygiène strictes.
La vanne peut être intégrée aux systèmes CIP et SIP, permettant ainsi d'effectuer des procédures de nettoyage et de stérilisation. effectué sans retirer systématiquement la vanne du pipeline.
Les sièges en PTFE constituent l'interface d'étanchéité principale autour de la bille et sont conçus pour une fermeture fiable pendant cycles d'ouverture et de fermeture répétés.
En fonction des exigences du processus, AVM peut proposer des options d'étanchéité en PTFE, EPDM et silicone.
Le joint approprié doit être sélectionné en fonction du fluide de traitement, de la température, des produits chimiques de nettoyage et exigences en matière de stérilisation.
La configuration à bille et siège est conçue pour fournir une fermeture étanche lorsque la vanne est complètement fermée, aidant ainsi à éviter fuite indésirable du fluide de traitement entre les cycles de fonctionnement.

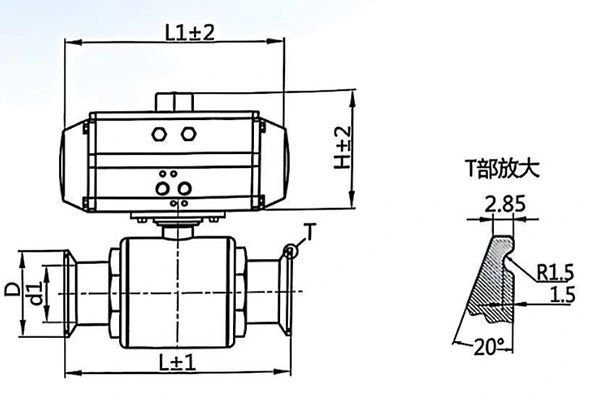

| Article | Spécification |
| Nom du produit | Robinet à bille pneumatique manuel sanitaire à passage intégral en 2 pièces |
| Marque | MAV |
| Type de vanne | Robinet à tournant sphérique sanitaire à port complet |
| Matériau du corps | SUS304/SUS316L |
| Matériau du siège | PTFE, EPDM, silicone |
| Opération | Manuel / Pneumatique |
| Actionneur pneumatique | Double effet / rappel par ressort |
| Pression de travail | Maximum 10 bars |
| Température de fonctionnement | -20°C à +150°C, selon le matériau du siège |
| Finition de surface | Ra ≤0,8 μm Norme ; Ra ≤0,4 μm En option |
| Connexion | Tri-Clamp, soudé bout à bout, fileté, à bride |
| Normes | DIN, ISO, SMS, FIL, 3-A, RJT, ASME BPE |
| Accessoires en option | Électrovanne, boîtier de fin de course, positionneur, régulateur de filtre à air, commande manuelle, accessoires NAMUR |
| Taille | d | B | L | K | H | W |
| 0,75" | 15.8 | 54 | 108 | 50.5 | 52 | 133 |
| 1" | 22.1 | 56 | 112 | 50.5 | 56 | 133 |
| 1,5" | 34.8 | 68 | 136 | 50.5 | 74 | 140 |
| 2" | 47.5 | 81 | 162 | 64 | 81.5 | 163 |
| 2,5" | 60.2 | 89 | 178 | 77.5 | 96 | 180 |
| 3" | 72.9 | 100 | 200 | 91 | 110 | 182 |
| 4" | 97.4 | 115 | 230 | 119 | 140 | 195 |
| Taille | d | D | L | Modèle de cylindre |
| 1/2" | 10 | 25.5 | 75 | AT52 |
| 3/4" | 17 | 50.5 | 100 | AT52 |
| 1" | 22 | 50.5 | 120 | AT52 |
| 1 1/4" | 28 | 50.5 | 130 | AT52 |
| 1 1/2" | 35 | 50.5 | 140 | AT52 |
| 1 3/4" | 42 | 64 | 150 | AT63 |
| 2" | 47.5 | 64 | 164 | AT63 |
| 2 1/4" | 53 | 77.5 | 164 | AT75 |
| 2 1/2" | 60 | 77.5 | 190 | AT75 |
| 3" | 67 | 91 | 210 | AT83 |
| 3 1/2" | 86 | 106 | 230 | AT83 |
| 4" | 100 | 119 | 260 | AT83 |
Une électrovanne peut contrôler l'alimentation en air pneumatique, permettant au robinet à tournant sphérique de répondre aux signaux électriques provenant de un système de contrôle automatisé.
Le boîtier de fin de course fournit un retour de position ouvert/fermé, aidant les opérateurs ou les systèmes PLC à confirmer la valeur réelle. état de la vanne.
Un positionneur peut être sélectionné pour les applications nécessitant un positionnement de l'actionneur et une surveillance du processus plus contrôlés.
Un régulateur de filtre à air aide à fournir de l'air comprimé plus propre et correctement régulé à l'actionneur pneumatique, supportant un fonctionnement stable.
Une commande manuelle fournit une méthode de fonctionnement supplémentaire où le fonctionnement local de la vanne est requis pendant mise en service, maintenance ou interruption du système de contrôle.
La vanne peut être utilisée dans des applications hygiéniques compatibles telles que les systèmes d'eau purifiée, les systèmes WFI, les liquides stériles transfert, préparation de tampons, systèmes de bioréacteurs et skids CIP/SIP.
Pour les installations liées aux BPF, la configuration finale de la vanne doit être sélectionnée en fonction des exigences applicables du projet. exigences hygiéniques et réglementaires.
Les applications incluent la culture cellulaire, la fermentation, le traitement biopharmaceutique, les skids de processus stériles et distribution de liquide de procédé.
La conception à passage intégral est particulièrement utile lorsqu'un transfert efficace des liquides de traitement est requis.
La vanne peut être installée dans les systèmes de transfert de produits laitiers, de lait, de jus, de boissons, de brasserie et d'ingrédients alimentaires où une fermeture hygiénique et une faible résistance au débit sont nécessaires.
Les applications appropriées incluent les lotions, les shampoings, les crèmes et autres systèmes de transfert de liquides cosmétiques compatibles.
Pour les applications compatibles de haute pureté et de chimie fine, la vanne est dotée d'une construction en acier inoxydable, étanche d'arrêt et d'options de connexion flexibles.
Si le procédé nécessite un débit élevé avec une perte de pression minimale, la configuration à passage intégral est un choix important. facteur.
Choisissez SUS304 ou SUS316L en fonction du milieu de traitement, des conditions de corrosion, des produits chimiques de nettoyage et exigences en matière de contact produit.
Le PTFE, l'EPDM ou le silicone doivent être sélectionnés en fonction de la température réelle du processus, du fluide, des produits chimiques CIP et du SIP. conditions.
Choisissez le fonctionnement manuel pour le contrôle local ou le fonctionnement pneumatique lorsqu'une commutation rapide, reproductible et automatisée est nécessaire. requis.
Confirmez la connexion Tri-Clamp, soudée, filetée ou à bride requise ainsi que les normes DIN, ISO, SMS, Norme IDF, 3-A, RJT ou ASME BPE.
Pour les lignes automatisées, préciser s'il s'agit d'électrovannes, de retours de position, de positionneurs, de régulateurs de filtre à air, NAMUR Des accessoires ou des commandes manuelles sont nécessaires.
La conception à passage intégral rend cette vanne particulièrement adaptée aux acheteurs préoccupés par la perte de pression et le maintien transfert processus-média efficace.
Une plate-forme de vannes peut être configurée pour un fonctionnement manuel simple ou un contrôle pneumatique automatisé, permettant ainsi équipements pour s’adapter aux différents environnements de production.
Le corps en deux parties offre une construction simple pour l'inspection et l'entretien de l'étanchéité interne composants.
Les surfaces mouillées polies, l'espace mort minimisé, les connexions sanitaires et la compatibilité CIP/SIP rendent la vanne adapté aux applications où la nettoyabilité est une priorité d’achat.
Un robinet à tournant sphérique sanitaire à passage intégral est doté d'un passage à bille conçu pour correspondre étroitement au diamètre interne de la canalisation. Quand entièrement ouvert, il offre un chemin d'écoulement relativement libre, contribuant ainsi à réduire la perte de pression et les turbulences.
La construction en deux parties offre un corps de vanne compact et un accès pratique aux composants internes pour l'inspection et l'entretien.
Oui. AVM propose un fonctionnement manuel de la poignée ainsi que des configurations pneumatiques à double effet ou à rappel par ressort. actionneurs.
La pression de service maximale spécifiée est de 10 bars. La capacité de pression réelle doit être confirmée conformément au taille, matériau, siège et conditions de fonctionnement sélectionnés.
La plage de fonctionnement spécifiée est de -20°C à +150°C, en fonction du siège et des matériaux d'étanchéité sélectionnés.
Oui. La construction sanitaire est conçue pour être intégrée aux systèmes de nettoyage CIP et SIP. Le réel les conditions de stérilisation doivent être confirmées en fonction des matériaux d'étanchéité sélectionnés.
La finition de surface standard est Ra ≤0,8 μm, avec une finition Ra ≤0,4 μm en option pour les applications nécessitant un fini plus lisse. surface interne.
Les applications typiques incluent les produits pharmaceutiques, la biotechnologie, l'alimentation, les boissons, les produits laitiers, les brasseries, les cosmétiques et les produits compatibles. traitement chimique fin.
Le délai de production standard est de 2 à 4 semaines, en fonction de la quantité commandée, de la configuration de la vanne, des spécifications et disponibilité matérielle. Les acheteurs ayant des besoins urgents doivent confirmer le premier calendrier de production disponible avec AVM.
Les conditions de paiement standard sont un dépôt de 30 %, les 70 % restant étant payés avant expédition par T/T ou L/C. Pour une petite valeur commandes, le paiement intégral peut être exigé avant la production.
Les vannes sont solidement emballées dans des caisses en papier et en bois appropriées pour protéger l'équipement lors des opérations internationales. Transport et réduire le risque de dommages avant la livraison.
Si votre procédé nécessite une capacité de débit élevée, une faible perte de pression, un arrêt rapide et une construction hygiénique, l'AVM Le robinet à tournant sphérique pneumatique manuel sanitaire à passage intégral en 2 pièces offre une solution flexible pour les opérations manuelles et canalisations sanitaires automatisées.
Fournissez à AVM la taille de votre vanne, le fluide de traitement, la pression de service, la température de fonctionnement, la norme de connexion, le siège. matériel et méthode de fonctionnement pour sélectionner la configuration appropriée pour votre application.
