Le robinet à tournant sphérique droit pneumatique sanitaire à 3 pièces utilise un passage d'écoulement à passage intégral pour maintenir un transfert efficace des médias, tandis que les surfaces de contact avec le produit polies avec précision aident à réduire la rétention de résidus et à simplifier le nettoyage. Fabriqué en acier inoxydable SUS304 ou SUS316L, il convient aux applications hygiéniques dans les secteurs pharmaceutique, biotechnologique, alimentaire, des boissons, des produits laitiers, des cosmétiques et de la chimie fine.
Avec un fonctionnement pneumatique quart de tour, la vanne permet une ouverture et une fermeture rapides pour les systèmes de processus automatisés et peut être configurée pour les opérations CIP et SIP.
La construction en trois parties permet de séparer la section centrale de la vanne et les raccords d'extrémité pendant la maintenance. Cela permet un accès plus facile aux composants internes sans remplacer l’ensemble de vanne complet.
La bille, les sièges de vanne et les composants d'étanchéité peuvent être inspectés et remplacés si nécessaire. Cela rend la vanne adaptée aux lignes de traitement où les joints et les sièges sont soumis à des cycles répétés de fonctionnement, de nettoyage ou de stérilisation.
En cas d'usure, le personnel de maintenance peut entretenir les composants internes plutôt que de remplacer l'ensemble du raccordement du pipeline. Cela peut simplifier la gestion des pièces de rechange et l’entretien de routine des vannes.
La bille à passage intégral fournit un passage d'écoulement qui correspond étroitement au pipeline connecté, permettant aux fluides de traitement de passer à travers la vanne avec une restriction limitée lorsqu'elle est complètement ouverte.
Le chemin d'écoulement droit minimise les changements inutiles de direction d'écoulement, contribuant ainsi à réduire la perte de pression à travers la vanne. Ceci est utile pour les systèmes de transfert de liquide où le maintien de la capacité de pompe disponible est important.
Un passage d'écoulement direct combiné à des surfaces mouillées polies permet de réduire les zones où les fluides de traitement peuvent s'accumuler après l'ouverture ou la fermeture de la vanne.

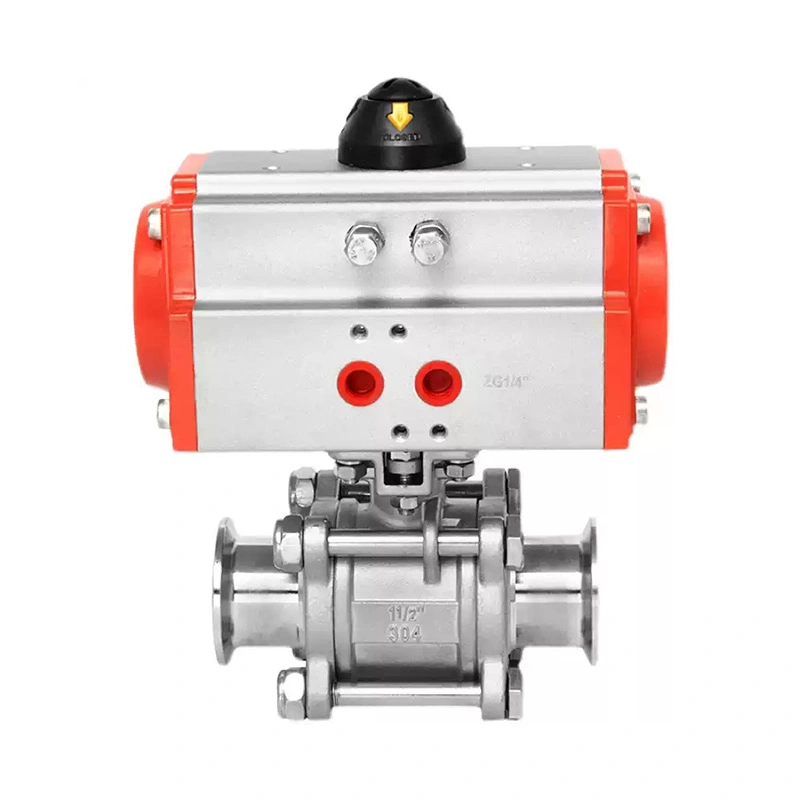

L'actionneur pneumatique fait tourner la boule de 90 degrés. Lorsque l'alésage de la bille est aligné avec le pipeline, la vanne est ouverte. La rotation de la bille de 90 degrés positionne la section solide sur le trajet d'écoulement et ferme la vanne.
Le fonctionnement quart de tour permet un mouvement rapide entre les positions ouverte et fermée, ce qui rend la vanne adaptée aux séquences de production automatisées et aux changements de processus fréquents.

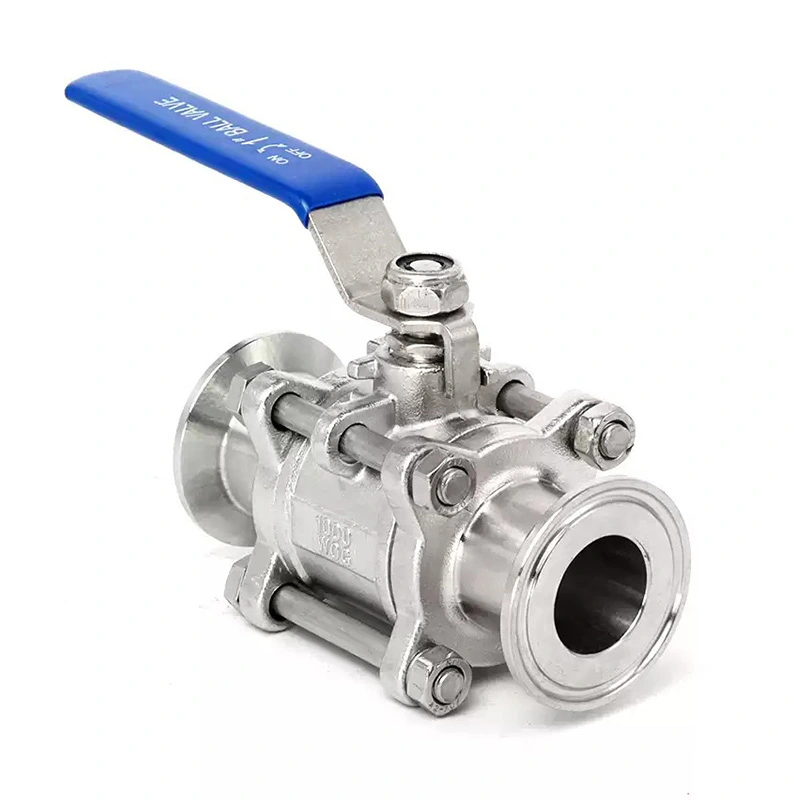

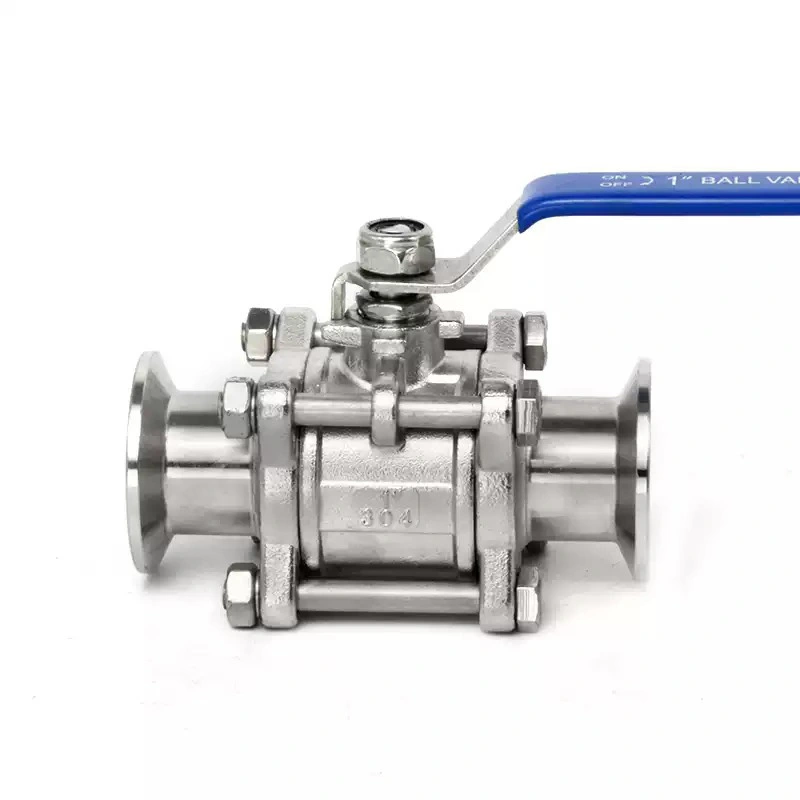

Bien que ce modèle soit configuré pour un fonctionnement pneumatique, AVM peut fournir des configurations d'actionnement manuel ou autre en fonction des exigences du système.
La structure de la bille et du siège est conçue pour réduire le couple requis pour le fonctionnement, permettant à l'actionneur pneumatique de fournir un mouvement fiable sur des cycles répétés.
L'acier inoxydable SUS304 et SUS316L est disponible pour le corps et la bille de la vanne. Le SUS316L peut être sélectionné pour les applications nécessitant une plus grande résistance à la corrosion dans des environnements hygiéniques exigeants.
La finition de surface standard est Ra ≤0,8 μm, avec une finition Ra ≤0,4 μm en option pour les applications nécessitant une surface interne plus lisse.
La structure interne est conçue pour réduire les zones mortes et la rétention de produit, favorisant ainsi un fonctionnement hygiénique et un nettoyage plus efficace.
Le robinet à tournant sphérique droit pneumatique sanitaire à 3 pièces peut être intégré aux systèmes de nettoyage CIP et de stérilisation SIP. Les conditions de nettoyage et de stérilisation applicables doivent être confirmées en fonction des matériaux de siège et d'étanchéité sélectionnés.
Le PTFE est disponible pour les applications nécessitant une résistance chimique et des performances d’étanchéité stables à des températures de fonctionnement appropriées.
Le silicone peut être sélectionné pour des applications hygiéniques compatibles où la flexibilité et les performances en température sont importantes.
L'EPDM convient à de nombreuses applications de procédés sanitaires généraux et à base d'eau et peut être sélectionné en fonction du fluide de procédé et des conditions de nettoyage.
Le FKM peut être sélectionné pour les applications compatibles nécessitant une résistance à certains produits chimiques et à des conditions de traitement à haute température.
| Article | Spécification |
| Nom du produit | Robinet à tournant sphérique droit pneumatique sanitaire en 3 pièces |
| Type de vanne | Robinet à tournant sphérique sanitaire à passage intégral |
| Marque | MAV |
| Matériau du corps | SUS304/SUS316L |
| Matériau de la balle | SUS304/SUS316L |
| Matériau du siège | PTFE, silicone, EPDM, FKM |
| Opération | Pneumatique; Option manuelle disponible |
| Finition de surface | Ra ≤0,8 μm Norme ; Ra ≤0,4 μm En option |
| Pression de travail | 1,0 à 1,6 MPa |
| Température de fonctionnement | -20°C à +150°C, selon le matériau du siège |
| Connexion | Tri-Clamp, soudé bout à bout, fileté, à bride |
| Normes de connexion | DIN, 3-A, SMS, BS, RJT, IDF |
| Nettoyage | Compatible CIP |
| Stérilisation | Compatible SIP |
Les connexions Tri-Clamp permettent une installation et un démontage relativement rapides et conviennent aux systèmes de processus sanitaires nécessitant une inspection ou un entretien régulier.
Les raccords soudés bout à bout fournissent une connexion permanente avec moins de joints détachables et conviennent aux systèmes de canalisations hygiéniques où la douceur interne est importante.
Les configurations filetées offrent une option de connexion pratique pour les équipements de traitement et les systèmes de tuyauterie compatibles.
Les raccords à bride peuvent être utilisés lorsque la vanne doit s'interfacer avec des équipements ou des systèmes de tuyauterie compatibles à l'aide de raccords boulonnés.
L'actionneur pneumatique permet un fonctionnement quart de tour automatique et peut être intégré dans des systèmes d'automatisation de processus.
Une électrovanne peut être utilisée pour contrôler l'alimentation en air de l'actionneur en fonction des signaux de commande électriques du système d'automatisation de l'usine.
Des accessoires de retour de position peuvent être ajoutés lorsque le PLC ou le système de contrôle a besoin d'une confirmation de l'état ouvert ou fermé de la vanne.
Un régulateur de filtre à air peut être intégré au circuit pneumatique pour aider à fournir de l'air comprimé correctement conditionné pour un fonctionnement stable de l'actionneur.
Le robinet à tournant sphérique droit pneumatique sanitaire à 3 pièces peut être utilisé dans les systèmes pharmaceutiques et de biotraitement pour des applications compatibles telles que l'eau purifiée, l'eau purifiée, le transfert de liquide stérile, la production de vaccins, les équipements de biotraitement et les systèmes CIP/SIP.
Les applications typiques incluent le lait, le yaourt, les ingrédients laitiers, les sauces, les huiles comestibles et d'autres systèmes de transformation des aliments liquides compatibles où une isolation hygiénique du flux est requise.
La configuration à passage intégral peut être utilisée dans les lignes de production de bière, de boissons gazeuses, de jus et d'autres boissons où un transfert de liquide efficace et un arrêt automatisé sont requis.
La vanne convient aux systèmes de production compatibles manipulant des shampooings, des lotions, des crèmes et des ingrédients cosmétiques où la nettoyabilité et le contrôle du processus sont importants.
Pour les applications compatibles de produits chimiques fins, d'eau de haute pureté, de laboratoire et autres applications sensibles à la propreté, la construction en acier inoxydable et le chemin d'écoulement poli permettent une manipulation contrôlée des fluides.
Si le processus nécessite une inspection ou un remplacement fréquent des sièges et des joints de vanne, la construction en trois parties facilite l'accès aux composants internes.
Confirmez le liquide ou le gaz du procédé avant de sélectionner SUS304 ou SUS316L ainsi que le matériau de siège et de joint approprié.
La plage de pression de service standard est de 1,0 à 1,6 MPa, tandis que la température de fonctionnement peut atteindre -20°C à +150°C selon le matériau du siège sélectionné.
Ra ≤0,8 μm est la finition standard. Les applications avec des exigences de surface plus strictes peuvent spécifier la finition optionnelle Ra ≤0,4 μm.
Confirmez le raccordement requis et la norme applicable avant de commander, notamment lors du remplacement d'une vanne sanitaire existante.
Pour les systèmes automatisés, confirmez la configuration de l'actionneur pneumatique et si des électrovannes, un retour de position ou d'autres accessoires de contrôle sont requis.
Le délai de production standard est de 2 à 4 semaines, en fonction de la quantité commandée, des spécifications et de la disponibilité des matériaux. Les commandes urgentes doivent être confirmées auprès d’AVM avant l’achat.
Les conditions de paiement standard sont un dépôt de 30 %, les 70 % restant étant payés avant expédition par T/T ou L/C. Les commandes de petite valeur peuvent nécessiter un paiement intégral avant la production.
Les vannes sont solidement emballées dans des caisses en papier et en bois adaptées pour réduire le risque de dommages lors de la manipulation et du transport international.
Le principal avantage est l’accessibilité à la maintenance. Le corps en trois parties permet de séparer la section centrale de la vanne afin que les composants internes puissent être inspectés ou remplacés plus facilement.
Une conception en 3 pièces offre un meilleur accès aux composants internes pour la maintenance, tandis qu'une conception en 2 pièces offre généralement une construction de carrosserie plus simple et plus compacte.
Oui. La vanne utilise une conception à bille à passage intégral pour fournir un passage d'écoulement relativement sans restriction et réduire la perte de pression lorsqu'elle est complètement ouverte.
Oui. La construction sanitaire prend en charge l'intégration dans les processus CIP et SIP. Les paramètres réels de nettoyage et de stérilisation doivent être confirmés en fonction des matériaux de siège et de joint sélectionnés.
Le corps et la bille de la vanne sont disponibles en acier inoxydable SUS304 ou SUS316L, avec des options d'étanchéité PTFE, silicone, EPDM et FKM.
La pression de service spécifiée est de 1,0 à 1,6 MPa. La pression nominale exacte doit être confirmée en fonction de la taille et de la configuration sélectionnées.
La plage spécifiée est de -20°C à +150°C, selon le matériau du siège sélectionné.
Oui. La configuration pneumatique prend en charge un fonctionnement automatisé et peut être équipée d'accessoires de contrôle et de retour de position compatibles.
Pour les systèmes de processus hygiéniques où l'accessibilité interne, le débit intégral et l'arrêt pneumatique sont des exigences clés, le robinet à tournant sphérique droit pneumatique sanitaire 3 pièces AVM offre une configuration de vanne pratique pour les applications sanitaires exigeantes.
Fournissez à AVM la taille de votre vanne, le fluide de traitement, la pression, la température, la norme de connexion, les exigences en matière de finition de surface et les exigences de contrôle pneumatique pour déterminer la configuration appropriée.
