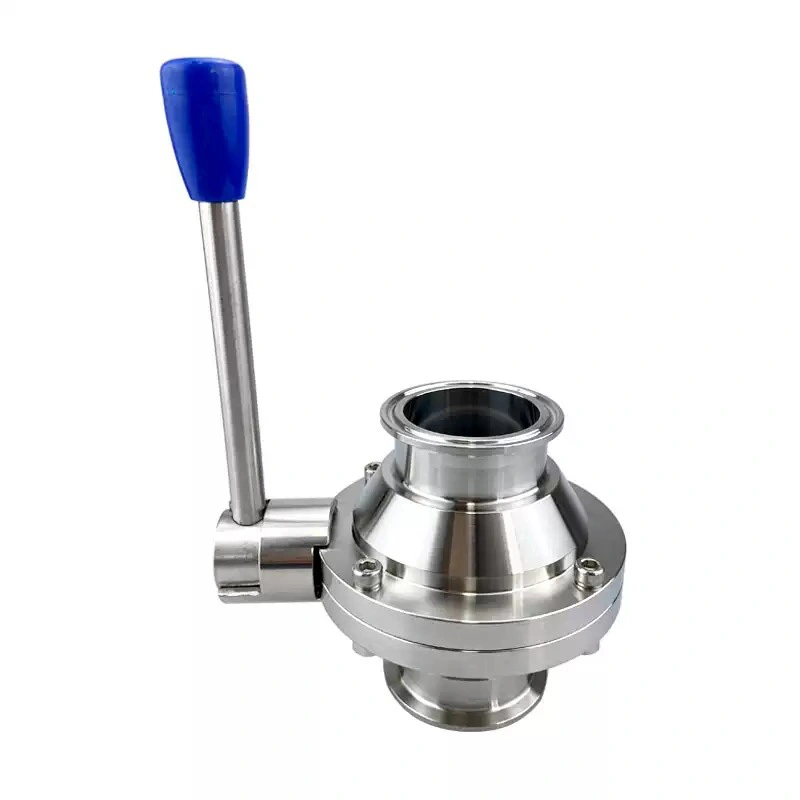

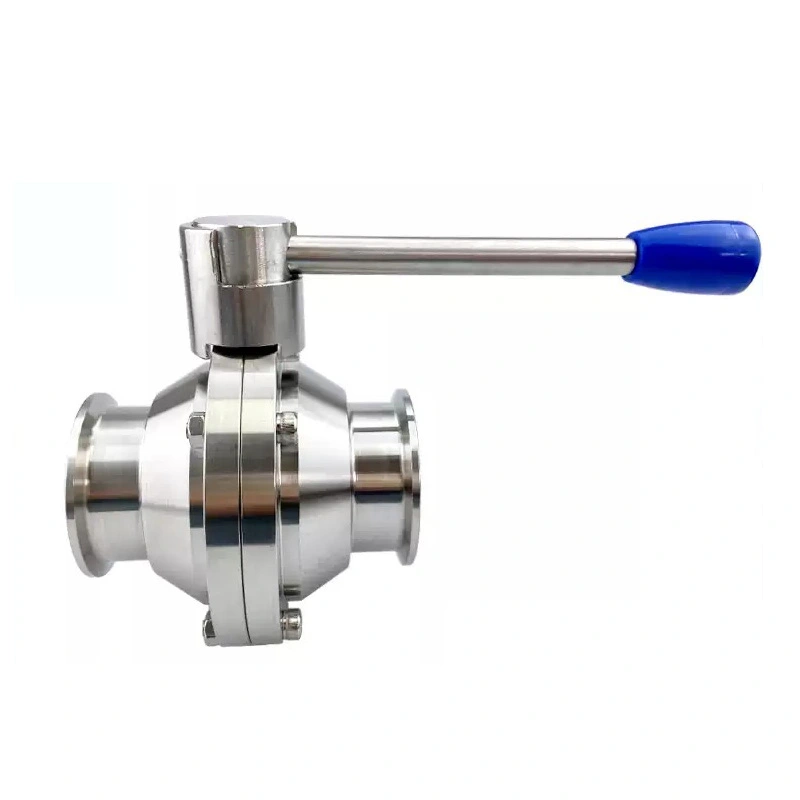

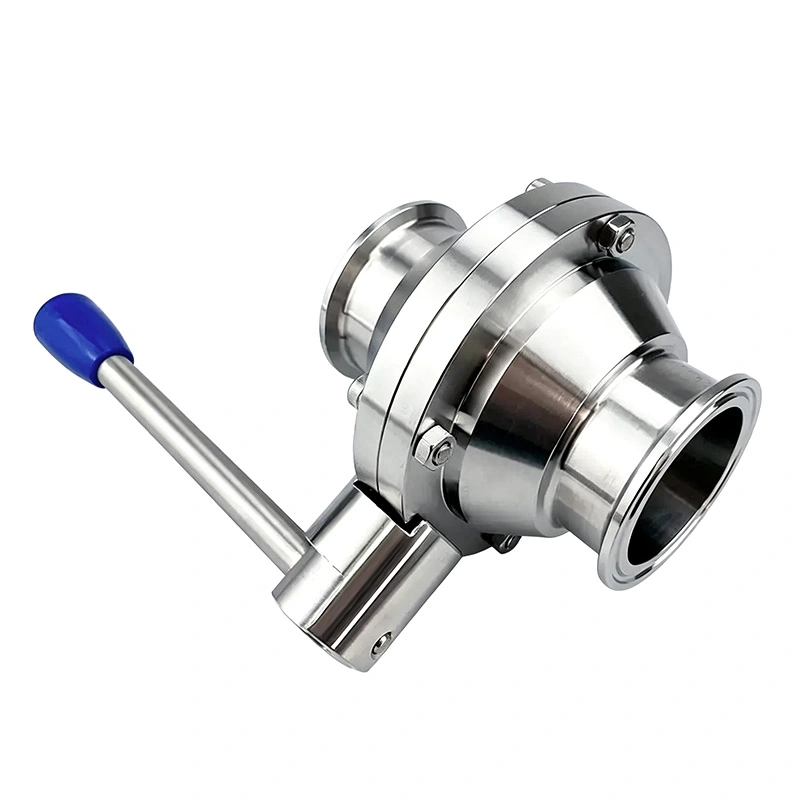

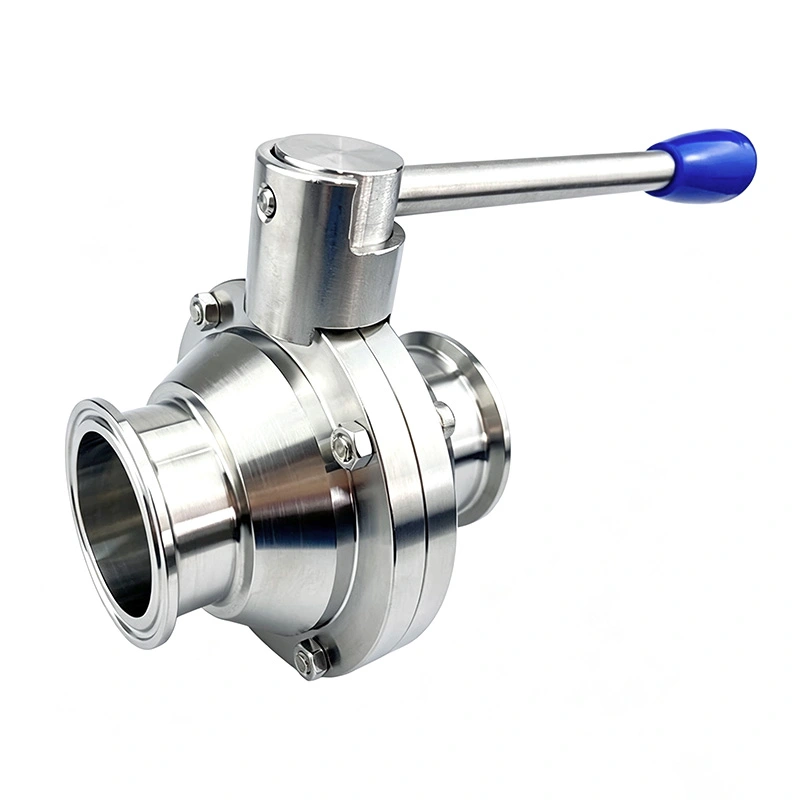

Le robinet à tournant sphérique sanitaire de type papillon est disponible avec des configurations de fonctionnement manuelles et automatisées. C'est en acier inoxydable la construction en acier et le chemin d'écoulement sanitaire le rendent approprié pour les aliments et boissons, les produits laitiers, les produits pharmaceutiques, systèmes de traitement de biotechnologie, de cosmétiques et de chimie fine compatibles.
La bille interne de type papillon modifie la zone d'écoulement efficace lorsque la vanne tourne. Cela permet aux opérateurs de ajustez le flux de processus entre les positions complètement ouvertes et entièrement fermées en fonction des exigences de production.
Le passage d'écoulement relativement ouvert convient aux produits à viscosité plus élevée pour lesquels une restriction excessive du débit peut affecter les performances de transfert. Les applications typiques incluent les produits laitiers, les aliments liquides, les formulations cosmétiques et liquides de procédé compatibles.
Le robinet à tournant sphérique sanitaire de type papillon peut être utilisé pour certains milieux liquides contenant des particules en suspension ou molles. La taille des particules, la concentration, la viscosité, la température et le débit doivent être confirmés avant de sélectionner la vanne. pour un processus spécifique.
La poignée à 12 positions fournit des incréments de réglage d'environ 15°, permettant aux opérateurs de sélectionner des réglages répétables. positions de débit intermédiaires. Il convient aux procédés nécessitant un réglage manuel plus fin du débit.
La poignée de traction à 4 positions offre plusieurs positions de fonctionnement définies pour un réglage manuel simple. C'est convient lorsque le processus utilise des paramètres de débit prédéterminés plutôt qu'une régulation continue.
La configuration de la poignée doit être sélectionnée en fonction de la précision de réglage requise. La version 12 positions est convient à une régulation manuelle plus fine, tandis que la version à 4 positions convient à des réglages de débit plus simples.
L'actionneur pneumatique convertit le mouvement de l'air comprimé en un mouvement rotatif d'environ 90°, permettant une vanne rapide positionnement. Il convient aux lignes de production équipées de systèmes de contrôle pneumatique.
L'actionnement électrique peut être sélectionné lorsque le processus nécessite un positionnement de vanne à commande électrique ou lorsque l'air comprimé n'est pas disponible.
La vanne actionnée peut être intégrée à un API et à d'autres systèmes de contrôle, permettant au positionnement de la vanne de fonctionner ensemble. avec des pompes, des réservoirs, des équipements de remplissage et d'autres machines de traitement.
La bille interne est spécialement formée pour fournir une ouverture de débit contrôlable pendant la rotation. Cela permet à la vanne pour effectuer un ajustement du débit en plus de la fermeture du pipeline.
Lorsque la vanne s'approche de la position complètement ouverte, le passage d'écoulement fournit un chemin relativement dégagé pour le milieu de traitement, aidant à réduire la résistance inutile pendant le transfert de liquide.
À mesure que la bille s’éloigne de la position complètement ouverte, la zone d’écoulement disponible diminue. Ceci fournit un fonction de contrôle de débit intermédiaire sans nécessiter de vanne de régulation séparée.
Le SUS304 convient aux applications compatibles de traitement des aliments, des boissons, des cosmétiques et de l'hygiène générale où la résistance à la corrosion standard répond aux exigences du processus.
Le SUS316L peut être sélectionné pour des conditions de contact avec le produit plus exigeantes où une résistance à la corrosion plus élevée et plus stricte des exigences matérielles sont nécessaires.
Le matériau d'étanchéité doit être sélectionné en fonction du milieu de traitement, de la température, des produits chimiques de nettoyage et conditions de stérilisation. Les acheteurs doivent fournir les conditions de fonctionnement réelles lorsqu'ils demandent un produit approprié. configuration.
Lorsque le passage d'écoulement interne est aligné avec la canalisation, la vanne fournit la zone d'écoulement maximale disponible pour traiter le transfert de média.
Lorsque la bille tourne vers une position intermédiaire, la zone d'écoulement est partiellement restreinte. Ce poste est utilisé pour contrôler le flux du processus en fonction des conditions de production requises.
Lorsque la bille atteint la position fermée, le passage d'écoulement est bloqué et la structure d'étanchéité assure l'arrêt entre les côtés amont et aval.
| Article | Spécification |
| Nom du produit | Robinet à tournant sphérique sanitaire de type papillon |
| Marque | MAV |
| Type de vanne | Robinet à tournant sphérique de type papillon |
| Matériau du corps | SUS304/SUS316L |
| Opération | Manuel / Pneumatique / Électrique |
| Poignée manuelle | 12 positions / 4 positions |
| Mécanisme de fonctionnement | Rotatif à 90° |
| Connexion | Pince sanitaire et options de connexion compatibles |
| Supports d'application | Liquides / Liquides visqueux / Liquides contenant des particules compatibles |
| Finition de surface | Selon les exigences de traitement sanitaire |
| Secteurs d'application | Alimentation et boissons / Produits laitiers / Pharmaceutique / Biotechnologie / Cosmétiques / Chimie fine |

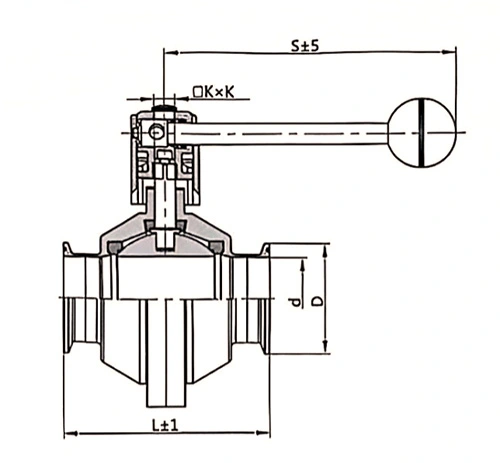

| Taille | d | D | L | S |
| 3/4" | 16 | 50.5 | 80 | 115 |
| 1" | 22.1 | 50.5 | 80 | 115 |
| 1 1/4" | 28 | 50.5 | 80 | 115 |
| 1 1/2" | 34.9 | 50.5 | 100 | 128 |
| 2" | 47.5 | 64 | 105 | 128 |
| 2 1/2" | 59.5 | 77.5 | 125 | 160 |
| 3" | 72.2 | 91 | 134 | 160 |
| 3 1/2" | 85 | 106 | 140 | 185 |
| 4" | 98 | 119 | 170 | 185 |
Le robinet à tournant sphérique sanitaire de type papillon peut être utilisé pour le transfert contrôlé du lait, du yaourt, du jus, des sauces et des liquides. ingrédients alimentaires et autres produits compatibles où un réglage hygiénique du débit est nécessaire.
Les applications typiques incluent le transfert de liquides pharmaceutiques, la préparation de tampons, les équipements de biotraitement, les produits de haute pureté manipulation de liquides et tuyauterie de processus hygiénique compatible.
La valve peut être utilisée pour les shampooings, lotions, crèmes et autres formulations cosmétiques dont la viscosité est contrôlée. le transfert de liquide est une considération importante du processus.
Pour les milieux chimiques compatibles, la vanne peut être appliquée aux systèmes de transfert de liquide et de contrôle de processus impliquant matériaux visqueux ou contenant des particules. La compatibilité des matériaux et des joints doit être évaluée selon les composition chimique réelle.
Fournissez le nom du support, la viscosité, la teneur en particules, la concentration et la température de fonctionnement car ces facteurs affectent directement la sélection des vannes et des matériaux d’étanchéité.
Si la vanne est principalement utilisée pour l'isolement, une configuration de fonctionnement de base peut suffire. Si débit intermédiaire un réglage est nécessaire, la poignée à 12 positions ou une configuration actionnée doit être envisagée.
La taille de la vanne et les dimensions du raccordement doivent correspondre au système de tuyauterie sanitaire existant. Fournir le nécessaire dimension nominale et type de connexion lors de la demande de devis.
Pour un fonctionnement manuel, spécifiez le type de poignée requis. Pour les applications automatisées, spécifiez pneumatique ou électrique fonctionnement et fournir les conditions de contrôle disponibles.
Les dimensions des vannes et les interfaces de raccordement sanitaire sont vérifiées selon la configuration spécifiée avant expédition.
Les configurations manuelles et actionnées sont vérifiées pour assurer un mouvement et un positionnement corrects en fonction de la configuration sélectionnée. mécanisme de fonctionnement.
Le corps et les extrémités de connexion en acier inoxydable sont protégés lors de la manipulation et de l'emballage pour réduire le risque de rayures, déformations et contaminations pendant le transport.
AVM utilise des emballages de protection adaptés pour le transport international. Des caisses en papier et en bois peuvent être disposées en fonction de la taille de la vanne, de la configuration de fonctionnement et des exigences d'expédition.
Il est utilisé à la fois pour la régulation du débit et l'arrêt dans les canalisations de processus hygiéniques, en particulier là où le débit intermédiaire un ajustement est nécessaire.
Oui. La vanne est conçue pour les applications impliquant des liquides visqueux, bien que son adéquation réelle dépende viscosité, température, débit et caractéristiques du milieu spécifique.
Il peut être envisagé pour les liquides contenant des particules compatibles. Taille des particules, concentration, dureté et processus les conditions doivent être confirmées avant la sélection.
La poignée à 12 positions fournit des incréments de réglage d'environ 15° pour un positionnement manuel plus précis du débit. Le La poignée à 4 positions offre plusieurs positions prédéfinies pour une utilisation plus simple.
Oui. Des options d'actionnement pneumatique et électrique sont disponibles pour l'intégration avec des systèmes de processus automatisés.
Fournir la taille de la vanne, le fluide de traitement, la viscosité, les caractéristiques des particules, la température, la pression et le débit requis le débit, le type de connexion et la méthode de fonctionnement manuelle ou automatisée préférée.
